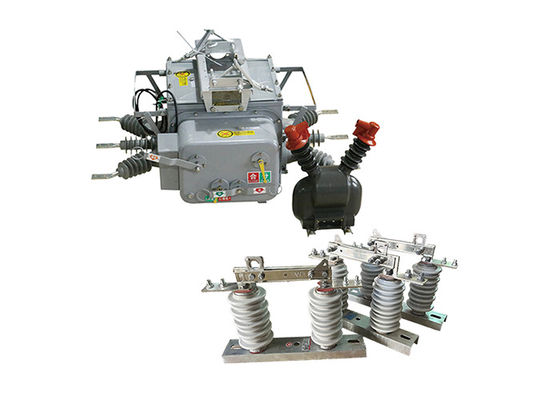

নিয়ামক ভ্যাকুয়াম সার্কিট ব্রেকার 1250A ফিক্সড টাইপ সহ শিল্প সীমানা লোড সুইচ ZW20 সিরিজ

নিয়ামক ভ্যাকুয়াম সার্কিট ব্রেকার 1250A ফিক্সড টাইপ সহ শিল্প সীমানা লোড সুইচ ZW20 সিরিজ


পণ্যের বর্ণনাঃ

ZW20 সিরিজ সীমানা ভ্যাকুয়াম সুইচ একটি বৈদ্যুতিক সুইচ যা একটি ভ্যাকুয়াম পরিবেশে কাজ করে।এটি মাঝারি ভোল্টেজ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে এবং সাধারণত বিদ্যুৎ বিতরণ সিস্টেমে ব্যবহৃত হয়.

সুইচটি সাধারণত উচ্চমানের উপকরণ থেকে তৈরি একটি শক্তিশালী এবং টেকসই ঘরের সাথে নির্মিত হয়। এটিতে একটি ভ্যাকুয়াম ইন্টারপুটার চেম্বার, বর্তমান বহনকারী পরিচিতি এবং নিয়ন্ত্রণ ব্যবস্থা অন্তর্ভুক্ত রয়েছে.

এবং ভ্যাকুয়াম ইন্টারপুটার হল সুইচ এর মূল উপাদান। এটি একটি সিলড ভ্যাকুয়াম চেম্বারে গঠিত যা দুটি যোগাযোগ ইলেকট্রোড ধারণ করে। যখন সুইচ বন্ধ হয়,ভ্যাকুয়াম পরিবেশে স্যুইচিং অপারেশন চলাকালীন একটি বৈদ্যুতিক আর্ক গঠনের প্রতিরোধ করে.

এটি একটি যোগাযোগ খোলার এবং বন্ধ করার প্রক্রিয়া দিয়ে সজ্জিত। এটি মডেল এবং অ্যাপ্লিকেশন প্রয়োজনীয়তা উপর নির্ভর করে ম্যানুয়াল বা বৈদ্যুতিকভাবে পরিচালিত হতে পারে।অপারেটিং প্রক্রিয়া মসৃণ এবং নির্ভরযোগ্য সুইচিং অপারেশন নিশ্চিত করে.

ZW20 সিরিজের সীমানা ভ্যাকুয়াম সুইচ বিভিন্ন সিস্টেমের প্রয়োজনীয়তা অনুসারে বিভিন্ন ভোল্টেজ এবং বর্তমান রেটিংগুলিতে উপলব্ধ।এটি সাধারণত কয়েক কিলোভোল্ট থেকে কয়েক ডজন কিলোভোল্ট পর্যন্ত মাঝারি ভোল্টেজ স্তরগুলি পরিচালনা করতে পারে.

সুইচটির একটি উচ্চ বিরতি ক্ষমতা রয়েছে যা ত্রুটি স্রোতকে বাধাগ্রস্ত করে এবং বৈদ্যুতিক সিস্টেমকে রক্ষা করে।ব্রেকিং ক্ষমতা সর্বাধিক ত্রুটি বর্তমান যে সুইচ নিরাপদে ক্ষতি ছাড়া বিরতি করতে পারেন পরিপ্রেক্ষিতে নির্দিষ্ট করা হয়.

ZW20 সিরিজের কিছু মডেল উন্নত নিয়ন্ত্রণ এবং পর্যবেক্ষণ বৈশিষ্ট্য সরবরাহ করতে পারে। এই বৈশিষ্ট্যগুলির মধ্যে দূরবর্তী নিয়ন্ত্রণ ক্ষমতা, অবস্থা নির্দেশক এবং ত্রুটি নির্ণয় অন্তর্ভুক্ত থাকতে পারে,উন্নত কার্যকারিতা এবং সহজ অপারেশন প্রদান.

সুইচটিতে ব্যবহৃত ভ্যাকুয়াম প্রযুক্তি চমৎকার আর্ক নিভানোর ক্ষমতা নিশ্চিত করে, এটিকে মাঝারি ভোল্টেজ অ্যাপ্লিকেশনের জন্য একটি নির্ভরযোগ্য এবং নিরাপদ সমাধান করে তোলে।সুইচ কঠোর নিরাপত্তা মান পূরণ এবং সর্বনিম্ন রক্ষণাবেক্ষণ প্রয়োজনীয়তা সঙ্গে দীর্ঘমেয়াদী কর্মক্ষমতা প্রদান করার জন্য ডিজাইন করা হয়.

ZW20 সিরিজের সীমানা ভ্যাকুয়াম সুইচ বিদ্যুৎ বিতরণ সাবস্টেশন, শিল্প উদ্ভিদ, বাণিজ্যিক ভবন এবং আরও অনেক কিছু সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।এটি সাধারণত লোড সুইচিং জন্য ব্যবহৃত হয়, ত্রুটি সুরক্ষা, এবং মাঝারি ভোল্টেজ বৈদ্যুতিক সিস্টেমের বিচ্ছিন্নতা।

GW9-10 ওভারহেড ডিসকানেক্ট সুইচ একটি বহনযোগ্য, উচ্চ-ভোল্টেজ বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ এবং মেরামতের উদ্দেশ্যে বৈদ্যুতিক সার্কিটগুলি বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি সাধারণত মাঝারি থেকে উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়.

ওভারহেড সংযোগ বিচ্ছিন্ন সুইচটি বহনযোগ্য এবং এটির প্রয়োজনের জায়গায় সহজেই পরিবহন করা যেতে পারে। এটি উচ্চ ভোল্টেজ স্তরগুলি পরিচালনা করতে সক্ষম,সাধারণত কয়েক কিলোভোল্ট থেকে কয়েকশো কিলোভোল্ট পর্যন্ত.

স্যুইচটি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বিদ্যুৎ সিস্টেমের একটি বিভাগকে বিচ্ছিন্ন করতে ব্যবহৃত হয়। এটিতে চাক্ষুষ সূচক রয়েছে যা দেখায় যে স্যুইচটি খোলা বা বন্ধ রয়েছে কিনা,অপারেটরদের সার্কিটের অবস্থা জানার জন্য এটি সহজ করে তোলে.

লোডবাস্টার ইলেকট্রিক্যাল আইসোলেটরটি সুইচিং এবং বিচ্ছিন্ন সার্কিট সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে, পাশাপাশি গ্রাউন্ডিং এবং ডি-এনার্জি সরঞ্জামগুলির জন্য।এটি বৈদ্যুতিক বিপদ থেকে অপারেটরদের রক্ষা করার জন্য নিরাপত্তা বৈশিষ্ট্য সঙ্গে ডিজাইন করা হয়, যেমন নিরোধক উপকরণ যা সক্রিয় অংশগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগ রোধ করে।

সুইচটি ব্যবহার করা সহজ এবং এটি পরিচালনা করার জন্য ন্যূনতম প্রশিক্ষণের প্রয়োজন। এটিতে বিনিময়যোগ্য ব্লেড রয়েছে যা সহজেই প্রতিস্থাপন করা যায়, যা আরও নমনীয়তা এবং বহুমুখিতা দেয়।


ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।


কন্ট্রোলারের বৈশিষ্ট্যঃ

বুদ্ধিমান টার্মিনাল কন্ট্রোলারগুলির সুরক্ষা, স্বয়ংক্রিয় নিয়ন্ত্রণ, পরিদর্শন / অনুসন্ধান, যোগাযোগ এবং সফ্টওয়্যার পরিচালনার মতো ফাংশন রয়েছে।

1. ব্যাপক কার্যকারিতাঃ

• সার্কিট সুরক্ষা, রিমোট কন্ট্রোল, অ্যালার্ম এবং রিমোট মনিটরিং এর মতো বিভিন্ন ফাংশন নিখুঁতভাবে বাস্তবায়ন করুন।

2কম খরচ এবং ব্যবহারিকতা:

• জিএসএম নেটওয়ার্কে কোনো যোগাযোগ হার্ডওয়্যার বিনিয়োগের প্রয়োজন নেই। কেবল একটি সিম কার্ড কিনুন এবং এসএমএস পরিষেবা সক্রিয় করুন।

3. একাধিক নিরাপত্তা ব্যবস্থাঃ

• নির্দিষ্ট মোবাইল ফোন ব্যবহার করুন, তথ্য এনক্রিপ্ট করুন, পাসওয়ার্ড যাচাই করুন, এবং অন্যান্য নিরাপত্তা ব্যবস্থা করুন।

• জিএসএম মডিউলটি একটি মোবাইল নম্বর নির্দিষ্ট করতে পারে এবং শুধুমাত্র সংযুক্ত ফোন থেকে কমান্ড গ্রহণ করে।

• রিমোট কন্ট্রোল এবং অন্যান্য কমান্ডের জন্য যোগাযোগ বার্তা এনক্রিপ্ট করা হয়।

• সিস্টেম কন্ট্রোলের নিরাপত্তা নিশ্চিত করতে এবং ভুল অপারেশন প্রতিরোধ করার জন্য একটি পূর্বনির্ধারিত-নিশ্চিত-কার্যকর-নিশ্চিত দূরবর্তী নিয়ন্ত্রণ পদ্ধতি অনুসরণ করে।

4সহজ সিস্টেম কনফিগারেশনঃ

• কোন যোগাযোগ লাইন বা ডিবাগ যোগাযোগ লাইন ইনস্টল করার প্রয়োজন নেই।

• কেবলমাত্র এসএমএস ইন্টেলিজেন্ট মনিটরিং টার্মিনালটি সঠিকভাবে ইনস্টল করুন, সিম কার্ডটি সন্নিবেশ করান, মনোনীত মোবাইল নম্বরটি সেট করুন এবং সিস্টেমটি কাজ শুরু করবে।

5. মোবাইল মনিটরিং যে কোন সময়, যে কোন জায়গায়ঃ

• রিয়েল-টাইম মনিটরিং এবং ভিউয়িং সিগন্যাল সহ যে কোনও স্থানে করা যেতে পারে, মনিটরিংয়ের জন্য কর্মীদের মোতায়েন করার প্রয়োজন ছাড়াই।



 প্রয়োগঃ


1সংযোগ বিচ্ছিন্ন সুইচ এবং যোগাযোগ সুইচঃ ZW20-12 ((F) সার্কিট ব্রেকারটি বিদ্যুৎ বিতরণ সিস্টেমের রিং নেটওয়ার্ক কনফিগারেশনে সংযোগ বিচ্ছিন্ন সুইচ বা যোগাযোগ সুইচ হিসাবে ব্যবহার করা যেতে পারে।এটি রক্ষণাবেক্ষণ বা ত্রুটি অবস্থার সময় সার্কিট খোলার এবং বন্ধ করতে সক্ষম.
2স্বয়ংক্রিয় সুইচ ডিভাইসঃ এটি একটি স্বয়ংক্রিয় সুইচ ডিভাইস হিসাবে কাজ করে, যা রিং নেটওয়ার্ক কনফিগারেশনে লোড সুইচিং বাস্তবায়নের অনুমতি দেয়।এই বৈশিষ্ট্যটি বিদ্যুৎ বিতরণের নমনীয়তা এবং দক্ষতা বৃদ্ধি করে.
3সীমানা সুইচঃ পাওয়ার সাপ্লাইয়ের শাখা লাইনে, ZW20-12 ((F) সার্কিট ব্রেকার সীমানা সুইচ বা "ওয়াচডগ" হিসাবে কাজ করতে পারে।" এটি ত্রুটি এবং অস্বাভাবিক অবস্থার বিরুদ্ধে শাখা লাইন পর্যবেক্ষণ এবং রক্ষা করতে সাহায্য করে.
4.Recloser and Sectionalizer: সার্কিট ব্রেকারটি ওভারহেড ডিস্ট্রিবিউশন নেটওয়ার্কে পুনরায় বন্ধক এবং সেক্শনার হিসাবে কাজ করতে পারে।এটি স্বয়ংক্রিয়ভাবে অস্থায়ী ত্রুটির পরে শক্তি পুনরুদ্ধার করে এবং ত্রুটিপূর্ণ বিভাগগুলিকে বিচ্ছিন্ন করে যাতে বন্ধের প্রভাবকে কমিয়ে আনা যায়.



গঠনঃ

1মাইক্রো কম্পিউটার রিলে সুরক্ষা এবং পর্যবেক্ষণঃ ZW20-12 সার্কিট ব্রেকারটির নিয়ামক হিসাবে একটি মাইক্রো কম্পিউটার ভিত্তিক রিলে সুরক্ষা এবং পর্যবেক্ষণ ডিভাইস রয়েছে।এই উন্নত প্রযুক্তি সঠিক এবং বুদ্ধিমান ত্রুটি সনাক্তকরণের অনুমতি দেয়, বিশ্লেষণ এবং নিয়ন্ত্রণ, সার্কিট ব্রেকারের সামগ্রিক কর্মক্ষমতা এবং নির্ভরযোগ্যতা উন্নত করে।

2আবহাওয়া এবং ঘনীভবনের প্রতিরোধ ক্ষমতাঃ সার্কিট ব্রেকারটি প্রাকৃতিক আবহাওয়া এবং ঘনীভবনের প্রতিরোধের জন্য ডিজাইন করা হয়েছে।এটি কঠিন পরিবেশগত অবস্থার মধ্যেও নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য শক্তিশালী উপকরণ এবং সুরক্ষা ব্যবস্থা অন্তর্ভুক্ত করে, এর স্থায়িত্ব এবং দীর্ঘায়ু বৃদ্ধি করে।

3.এভিয়েশন সংযোগকারী সংযোগঃ ZW20-12 সার্কিট ব্রেকারের ইউটিলিটি মডেলটি একটি এভিয়েশন সংযোগকারীর মাধ্যমে সুইচ দেহের সাথে সংযুক্ত।এই ধরনের সংযোগকারী নিরাপদ এবং নির্ভরযোগ্য সংযোগ প্রদান করে, লস বা ত্রুটিযুক্ত সংযোগের ঝুঁকি হ্রাস করে এবং নিয়ামক এবং সুইচ দেহের মধ্যে স্থিতিশীল যোগাযোগ এবং নিয়ন্ত্রণ নিশ্চিত করে।

4. উচ্চ সংযোগ নির্ভরযোগ্যতা এবং সুরক্ষা স্তরঃ সার্কিট ব্রেকার একটি ভাল সংযোগ নির্ভরযোগ্যতা প্রদান করে, সিস্টেমের মধ্যে ধারাবাহিক এবং নিরাপদ বৈদ্যুতিক সংযোগ নিশ্চিত করে।এটি উচ্চ স্তরের সুরক্ষা প্রদান করে, ধুলো, আর্দ্রতা এবং শারীরিক ক্ষতির মতো বাহ্যিক কারণগুলির বিরুদ্ধে অভ্যন্তরীণ উপাদান এবং বৈদ্যুতিক সার্কিট সুরক্ষিত করে।

5.অ্যানালগ ইনপুট চ্যানেল: ZW20-12 সার্কিট ব্রেকারের নিয়ামকটিতে চারটি অ্যানালগ ইনপুট চ্যানেল রয়েছে। এই চ্যানেলগুলি বিভিন্ন বৈদ্যুতিক পরামিতি পর্যবেক্ষণ করে, যার মধ্যে এ ফেজ বর্তমান,সি-ফেজ বর্তমানএই মানগুলির রিয়েল-টাইম মনিটরিং এবং পূর্বনির্ধারিত প্রান্তিকের সাথে তুলনা সঠিক ত্রুটি সনাক্তকরণ এবং উপযুক্ত পদক্ষেপের অনুমতি দেয়।

6ত্রুটি সনাক্তকরণ এবং চিকিত্সাঃ নিয়ামক ক্রমাগত বৈদ্যুতিক পরামিতি পর্যবেক্ষণ করে এবং লাইন ত্রুটি সনাক্ত করার জন্য স্থির মানগুলির সাথে তাদের তুলনা করে।নিয়ন্ত্রক সংশ্লিষ্ট প্রক্রিয়া শুরু করে, যেমন সার্কিট ব্রেকারটি ট্রিগার করা বা সুরক্ষা ব্যবস্থা সক্রিয় করা, কার্যকর এবং সময়মতো নিশ্চিত করা

পরিবেশগত অবস্থা:

পরিবেষ্টিত বায়ুর তাপমাত্রাঃ -৪০°সি থেকে +৭০°সি।

উচ্চতাঃ সমুদ্রপৃষ্ঠ থেকে ৩০০০ মিটার পর্যন্ত।

চারপাশের বায়ু ধুলো, ধোঁয়া, ক্ষয়কারী গ্যাস, বাষ্প বা লবণ কুয়াশা দ্বারা দূষিত হতে পারে। দূষণের মাত্রাঃ স্তর IV।

বাতাসের গতি 34m/s অতিক্রম করা উচিত নয় (সিলিন্ডারিক পৃষ্ঠের উপর 700Pa চাপের সমতুল্য) ।

বাহ্যিক সুইচগ্রিড এবং নিয়ন্ত্রণ সরঞ্জাম থেকে কম্পন বা ভূমিকম্প কার্যকলাপ উপেক্ষা করা যেতে পারে।

সেকেন্ডারি সিস্টেমে প্ররোচিত ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের ব্যাপ্তি 1.6kV অতিক্রম করে না।




টেকনিক্যাল প্যারামিটারঃ

জি ডব্লিউ ৯-১০
