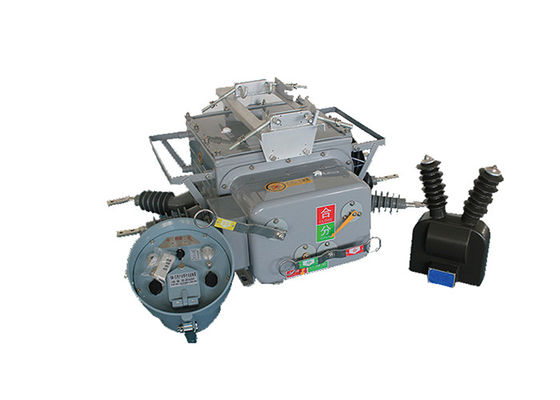

ZW20-12(F) ইন্টেলিজেন্ট বর্ডার লোড সুইচ পল-মাউন্টড ভ্যাকুয়াম সেকশনালাইজার কন্ট্রোলারের সাথে 12kV 630A/1250A

ZW20-12 ((F) ইন্টেলিজেন্ট বর্ডার লোড সুইচ নিয়ামক সহ মেরু-মাউন্ট ভ্যাকুয়াম সেকশনালাইজার

পণ্যের বর্ণনাঃ

ZW20-12(F) সীমান্ত লোড সুইচ আমাদের নতুন পণ্যগুলির মধ্যে একটি। সীমান্ত সার্কিট ব্রেকার একটি বহুমুখী বুদ্ধিমান ডিভাইস যা ভ্যাকুয়াম ব্রেকার,ভ্যাকুয়াম লোড সুইচ, পুনরায় বন্ধক,সেকশনালাইজার চারটি সুইচপ্রধান কনফিগারেশনে ভ্যাকুয়াম ব্রেকার, CH-40 নিয়ামক, বহিরাগত ভোল্টেজ ট্রান্সফরমার (দ্রষ্টব্যঃ বিতরণ অটোমেশন লাইন রিং নেটওয়ার্ক দ্বিপাক্ষিক PT তে উপলব্ধ) তিনটি অংশ রয়েছে।পণ্যগুলি 10kV এ ব্যাপকভাবে ব্যবহৃত হয়, 13kV শহর, গ্রামীণ বিদ্যুৎ নেটওয়ার্ক স্পেস রিং নেটওয়ার্ক সংযোগ বিচ্ছিন্ন সুইচ, যোগাযোগ সুইচ, স্বয়ংক্রিয় সুইচ ডিভাইস যা রিং deployment লাইন লোড বাস্তবায়ন করতে পারেন।এটি পাওয়ার সাপ্লাই শাখা লাইনে সীমানা সুইচ (সাধারণত ওয়াচডগ হিসাবে পরিচিত) হিসাবে ব্যবহার করা যেতে পারে, ফিড ওভারহেড ডিস্ট্রিবিউশন নেটওয়ার্কে পুনরায় বন্ধক এবং সেকশনার হিসাবে ব্যবহৃত হয়। রিমোটম্যানেজমেন্ট মডেল, সুরক্ষা এবং নিয়ন্ত্রণ ফাংশন এবং যোগাযোগ ফাংশন সহ সীমানা সার্কিট ব্রেকার।রায়ের ক্ষেত্রে নির্ভরযোগ্য সনাক্তকরণ, mA স্তর শূন্য ক্রম বর্তমান এবং ফেজ মধ্যে শর্ট সার্কিট বর্তমান, স্বয়ংক্রিয়ভাবে এক-ফেজ গ্রাউন্ডিং ত্রুটি এবং ফেজ থেকে ফেজ শর্ট সার্কিট ত্রুটি অপসারণ উপলব্ধি।প্রধান সুইচ ভ্যাকুয়াম আর্ক এবং বিচ্ছিন্নতা SF6 গ্রহণ, N2 মিশ্র গ্যাস. জাপান, জার্মানি, ফরাসি গ্যাস সিলিং, বিস্ফোরণ-প্রমাণ, নিরোধক সিস্টেম প্রযুক্তি, সামগ্রিক চমৎকার সিলিং কর্মক্ষমতা পরিচয় করিয়ে কেস. ভিতরে SF6 ভরা হয়,N2 মিশ্রিত গ্যাস যা ফাঁস করে না, বহিরাগত পরিবেশ দ্বারা প্রভাবিত হয় না। ক্ষুদ্রায়ন এবং কর্মক্ষমতা অপ্টিমাইজেশান নকশা সঙ্গে স্প্রিং অপারেটিং প্রক্রিয়া,প্রথাগত স্প্রিং প্রক্রিয়া তুলনায় কর্ম নির্ভরযোগ্যতা অনেক বেশি.



কন্ট্রোলারের ভূমিকা:

1. 485 / 232 যোগাযোগ ইন্টারফেসের সাথে, বা অপটিক্যাল ফাইবারের মাধ্যমে, ওয়্যারলেস রিমোট মনিটরিং; পুনরায় বন্ধ করার পরে ত্বরণ ফাংশন; যখন সুইচ ভারী হয়,স্থায়ী ত্রুটির ক্ষেত্রে অটোমেটিক অ্যাক্সিলারেশন ট্রিপিং;

2. রিমোট / ম্যানুয়াল বন্ধ করার জন্য ত্বরান্বিত tripping, এবং বন্ধ পুনরায় বন্ধঃ ব্যবহারকারী লাইন মেরামত করার পরে শক্তি পাঠায়, যদি তিনি গ্রাউন্ডিং সুইচ অপসারণ করতে ভুলবেন, ত্বরান্বিত tripping উচিত।

3. তিন পুনরায় বন্ধ করার বিলম্ব সময় নিয়ন্ত্রিত হতে পারে;

4. জাম্প বন্ধ সার্কিটটি ভুল অপারেশন বিরোধী নকশা গ্রহণ করে এবং জাম্প বিরোধী ফাংশন আছে;

5. শূন্য-ক্রম প্রবাহ অঞ্চল এবং এলাকার বাইরে ত্রুটি মধ্যে পার্থক্য করতে পারেন;

6. রিমোট কন্ট্রোল সুইচটি ভুল অপারেশন রোধ করার জন্য ডিজাইন করা হয়েছে.

বৈশিষ্ট্যঃ

1. দ্রুত বিরতি সুরক্ষাঃ সীমান্ত লোড সুইচটি ত্রুটি বা অস্বাভাবিক অবস্থার ক্ষেত্রে দ্রুত সার্কিটটি খুলতে ডিজাইন করা হয়েছে।এটি দ্রুত ত্রুটি পরিষ্কার এবং বিদ্যুৎ বিচ্ছিন্নতা সময়কাল কমাতে প্রদান করে.

2ওভারকরেন্ট সুরক্ষাঃ লোড সুইচ অতিরিক্ত স্রোত সনাক্ত এবং প্রতিক্রিয়া জানাতে ওভারকরেন্ট সুরক্ষা প্রক্রিয়া অন্তর্ভুক্ত।এটি ত্রুটিযুক্ত বিভাগগুলিকে ট্রিপ এবং বিচ্ছিন্ন করে বিতরণ সিস্টেমের ক্ষতি রোধ করতে সহায়তা করে.

3ট্রিপল রি-লকিং: সীমান্ত লোড সুইচটিতে ত্রুটি-পরিহারার অপারেশনের পরে স্বয়ংক্রিয়ভাবে তিনটি পুনরায় লকিং অপারেশন করার ক্ষমতা থাকতে পারে।এই বৈশিষ্ট্যটি অস্থায়ী ত্রুটি সনাক্ত করতে সাহায্য করে এবং স্বয়ংক্রিয়ভাবে শক্তি পুনরুদ্ধার যদি ত্রুটি পরিষ্কার করা হয়.

4ঘটনা রেকর্ডঃ লোড সুইচ ত্রুটি টাইপ, অবস্থান এবং সময় স্ট্যাম্প সহ ত্রুটি ইভেন্ট সম্পর্কে তথ্য রেকর্ড এবং সঞ্চয় করতে পারে। এই তথ্য বিশ্লেষণ, ত্রুটি সমাধান,এবং রক্ষণাবেক্ষণের উদ্দেশ্যে.

5ইনরশ সুরক্ষাঃ লোড সুইচটি ট্রান্সফরমার বা অন্যান্য লোডের শক্তির সময় ঘটে যাওয়া উচ্চ ইনরশ স্রোতগুলি পরিচালনা করার জন্য ইনরশ সুরক্ষা দিয়ে সজ্জিত।এটি এই অস্থায়ী অবস্থার সময় স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে.

6শূন্য ক্রম সুরক্ষাঃ সীমান্ত লোড সুইচটিতে জিরো ক্রম সুরক্ষা অন্তর্ভুক্ত থাকতে পারে যা সিস্টেমে জমি ত্রুটি বা ভারসাম্যহীন অবস্থার সনাক্তকরণ এবং প্রতিক্রিয়া জানাতে পারে।এটি সিস্টেমের স্থিতিশীলতার জন্য ঝুঁকিপূর্ণ ত্রুটিগুলি সনাক্ত এবং বিচ্ছিন্ন করতে সহায়তা করে.

7. রিয়েল-টাইম ক্লকঃ রিয়েল-টাইম ক্লক বৈশিষ্ট্য লোড সুইচকে ত্রুটি ইভেন্ট এবং অন্যান্য ক্রিয়াকলাপের সময় সঠিকভাবে রেকর্ড করতে দেয়।এটি সঠিক সময় সিঙ্ক্রোনাইজেশন সক্ষম এবং ইভেন্ট ক্রম বিশ্লেষণ সহজতর.

8পুনরায় বন্ধ করার পরে ত্বরণঃ পুনরায় বন্ধ করার সফল প্রচেষ্টা করার পরে, লোড সুইচ ত্রুটি অব্যাহত থাকলে ট্রিপিংয়ের গতি বাড়ানোর জন্য একটি ত্বরণ ফাংশন সরবরাহ করতে পারে।এটি সিস্টেমের ক্ষতি হ্রাস এবং ত্রুটি ক্লিয়ারিং দক্ষতা বৃদ্ধি করতে সাহায্য করে.

9রিয়েল-টাইম স্ট্যাটাস অনুসন্ধানঃ লোড সুইচ রিয়েল-টাইম স্ট্যাটাস তথ্য সরবরাহ করতে পারে, যেমন অবস্থান (খোলা বা বন্ধ), ত্রুটি নির্দেশক এবং অপারেশনাল ডেটা।এটি অপারেটরদের সুইচটির অবস্থা পর্যবেক্ষণ করতে এবং সুনির্দিষ্ট সিদ্ধান্ত নিতে সক্ষম করে.

10স্মার্ট পকেট পিসি কন্ট্রোলঃ কিছু লোড সুইচ একটি স্মার্ট পকেট পিসি বা অনুরূপ হ্যান্ডহেল্ড ডিভাইস ব্যবহার করে নিয়ন্ত্রণ এবং পর্যবেক্ষণ করা যেতে পারে।এই সুইচ দূরবর্তী ব্যবস্থাপনা সুবিধা এবং নমনীয়তা উন্নত.

11স্থানীয় / দূরবর্তী সেটিংসঃ লোড সুইচটি ইনস্টলেশন সাইটে স্থানীয়ভাবে বা যোগাযোগ ইন্টারফেসের মাধ্যমে দূরবর্তীভাবে কনফিগার এবং সামঞ্জস্য করা যেতে পারে।এটি সুবিধাজনক এবং নমনীয় নিয়ন্ত্রণ এবং কনফিগারেশন বিকল্পের অনুমতি দেয়.

12সক্রিয় ত্রুটি প্রতিবেদনঃ লোড সুইচ সক্রিয়ভাবে একটি কেন্দ্রীয় নিয়ন্ত্রণ বা পর্যবেক্ষণ সিস্টেমে ত্রুটি ঘটনা বা অস্বাভাবিক অবস্থার প্রতিবেদন করতে পারে। এটি ত্রুটিগুলির দ্রুত সনাক্তকরণ এবং প্রতিক্রিয়া সক্ষম করে,কার্যকর ত্রুটি ব্যবস্থাপনা সহজতর করা.

13.জিএসএম সংক্ষিপ্ত বার্তা ফাংশনঃ কিছু লোড সুইচগুলিতে জিএসএম (গ্লোবাল সিস্টেম ফর মোবাইল কমিউনিকেশন) নেটওয়ার্কগুলির মাধ্যমে সংক্ষিপ্ত বার্তা বিজ্ঞপ্তি বা সতর্কতা প্রেরণের ক্ষমতা থাকতে পারে।এটি দূরবর্তী পর্যবেক্ষণ এবং ত্রুটি ঘটনা বা অপারেশনাল অবস্থা বিজ্ঞপ্তি সক্ষম.

শর্তাবলী:

1উচ্চতাঃ ২০০০ মিটার
2. পরিবেশে তাপমাত্রাঃ বাইরের -30°C~+55°C
সর্বোচ্চ বার্ষিক গড় তাপমাত্রা 20°C
সর্বোচ্চ দৈনিক গড় তাপমাত্রা 30°C
3. আপেক্ষিক আর্দ্রতাঃ ৯৫% ((২৫°সি)
4. ভূকম্পন ক্ষমতাঃ ভূমি স্তর ত্বরণ 0.3g
মাটির উল্লম্ব ত্বরণ ০.১৫g
তিনটা সাইনস ওয়েভের জন্য কাজ করে
নিরাপত্তা ফ্যাক্টর ১।67
5ভূমিকম্পের তীব্রতা ৭ ডিগ্রি
6. সর্বোচ্চ দৈনিক তাপমাত্রার পার্থক্যঃ ২৫°C
7ইনস্টলেশনের স্থানঃবাহিরে, 10kv এয়ারলাইন ব্যবহারকারীর দায়িত্ব সীমাবদ্ধকরণ পয়েন্ট
8গ্রাউন্ডিং পদ্ধতিঃনিরপেক্ষ পয়েন্ট স্পর্শ করে না, আর্ক দমন কয়েল গ্রাউন্ডিং এবং কম প্রতিরোধের গ্রাউন্ডিং

টেকনিক্যাল প্যারামিটারঃ

নিয়ামকের প্রযুক্তিগত পরামিতিঃ
