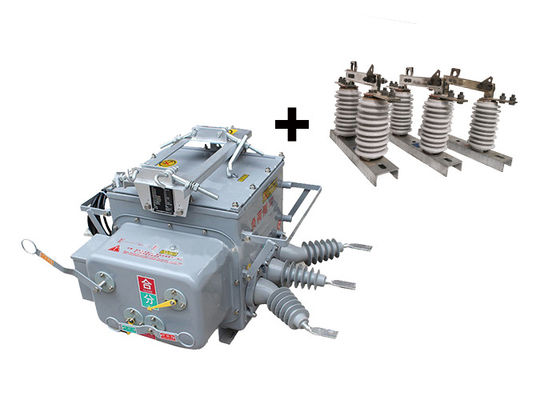

নিয়ামক ভিসিবি 10 কেভি 13 কেভি বহিরঙ্গন ডিসকানেক্টর সুইচ সহ ব্যবহৃত

নিয়ামক ভিসিবি 10 কেভি 13 কেভি বহিরঙ্গন ডিসকানেক্টর সুইচ সহ ব্যবহৃত

পণ্যের বর্ণনাঃ

ZW20-12 ((F) আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার একটি বহুমুখী এবং বুদ্ধিমান ডিভাইস যা একটি ভ্যাকুয়াম ব্রেকার, ভ্যাকুয়াম লোড সুইচ, পুনরায় বন্ধক এবং সেকশনালাইজারের ফাংশনগুলিকে একত্রিত করে।এটি 10kV এবং 13kV বিতরণ নেটওয়ার্কে ব্যবহারের জন্য ডিজাইন করা হয়েছেবিশেষ করে নগর ও গ্রামীণ বিদ্যুৎ নেটওয়ার্কে।

ZW20-12 ((F) সার্কিট ব্রেকারের প্রধান উপাদানগুলির মধ্যে একটি ভ্যাকুয়াম ব্রেকার, CH-40 নিয়ামক এবং একটি বাহ্যিক ভোল্টেজ ট্রান্সফরমার রয়েছে।ভ্যাকুয়াম ব্রেকার বৈদ্যুতিক সার্কিট বিরতি এবং তৈরির জন্য দায়ী, যখন CH-40 নিয়ামক বুদ্ধিমান সুরক্ষা এবং নিয়ন্ত্রণ ফাংশন সরবরাহ করে। বাহ্যিক ভোল্টেজ ট্রান্সফরমার নিয়ন্ত্রণ এবং পর্যবেক্ষণের উদ্দেশ্যে সঠিক ভোল্টেজ পরিমাপ করতে সহায়তা করে।

GW9-10 বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য নেটওয়ার্কের বিভাগগুলি বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।এগুলি বিদ্যুতের বিপদ থেকে কর্মীদের রক্ষা করার জন্য একটি সুরক্ষা ডিভাইস হিসাবেও ব্যবহৃত হয়, যেমন সিস্টেমের সক্রিয় অংশের সাথে দুর্ঘটনাক্রমে যোগাযোগ।

এগুলি উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে, এবং এগুলি প্রায়শই বাইরের স্থানে ইনস্টল করা হয়, যেখানে এগুলি চরম পরিবেশের শর্তের মুখোমুখি হয়, যেমন চরম তাপমাত্রা, বাতাস,বৃষ্টি, এবং ধুলো। অতএব, তারা এই অবস্থার প্রতিরোধের জন্য নির্মিত হয় এবং প্রায়ই স্টিল বা অ্যালুমিনিয়াম মত টেকসই উপকরণ তৈরি করা হয়।

টুটডোর সংযোগ বিচ্ছিন্ন সুইচগুলি নির্দিষ্ট অ্যাপ্লিকেশন এবং প্রয়োজনীয়তার উপর নির্ভর করে বিভিন্ন ধরণের এবং কনফিগারেশনে আসে। উদাহরণস্বরূপ, কিছু ভিইআইগুলি অভ্যন্তরীণ ব্যবহারের জন্য ডিজাইন করা হয়েছে,অন্যরা বাইরের ব্যবহারের জন্য উপযুক্তকিছু ম্যানুয়ালি কাজ করার জন্য ডিজাইন করা হয়েছে, অন্যরা স্বয়ংক্রিয় এবং দূরবর্তীভাবে পরিচালিত হতে পারে।

সার্কিটগুলিকে বিচ্ছিন্ন করার তাদের প্রাথমিক কার্যকারিতা ছাড়াও, VEIs এর অন্যান্য গুরুত্বপূর্ণ বৈশিষ্ট্য রয়েছে, যেমন তাদের অবস্থা (খোলা বা বন্ধ) এর একটি চাক্ষুষ নির্দেশনা প্রদান করা,এবং নিশ্চিত যে সার্কিট যখন বিচ্ছিন্নকারী খোলা হয় energized হয় না.

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।



কন্ট্রোলারের বৈশিষ্ট্যঃ

1. এটি একটি 485/232 যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত করা যেতে পারে, বা ফাইবার অপটিক বা ওয়্যারলেস যোগাযোগের মাধ্যমে দীর্ঘ দূরত্বের পর্যবেক্ষণ অর্জন করতে পারে। পুনরায় বন্ধ করার পরে এটির একটি ত্বরণ ফাংশন রয়েছেঃযখন স্থায়ী ত্রুটির কারণে সুইচটি আবার বন্ধ হয়ে যায়.

2যখন স্থায়ী ত্রুটি ঘটে, এটি স্বয়ংক্রিয়ভাবে ত্বরান্বিত হয়।

3. রিমোট কন্ট্রোল/ম্যানুয়াল পুনরায় বন্ধকরণ এবং পুনরায় বন্ধকরণঃ ব্যবহারকারী লাইনটি মেরামত করার পরে এবং শক্তি পুনরুদ্ধার করার পরে, যদি তারা গ্রাউন্ডিং ছুরি সুইচটি সরাতে ভুলে যায়,এটিকে ত্বরান্বিত করতে হবে.

4পুনরায় বন্ধ করার জন্য বিলম্বের সময় তিনটি প্রচেষ্টা জন্য সামঞ্জস্য করা যেতে পারে।

5ট্রিপ/রি-লকিং সার্কিটটি ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে এবং এটিতে অ্যান্টি-রি-লকিং ফাংশন রয়েছে।

6শূন্য-ক্রম বর্তমান অঞ্চল ভিতরে এবং বাইরে ত্রুটি মধ্যে পার্থক্য করতে পারেন।

7. রিমোট কন্ট্রোল ট্রিপ/রি-লকিং ভুল অপারেশন প্রতিরোধ করার জন্য একটি নকশা গ্রহণ করে।



বৈশিষ্ট্যঃ

1. ZW20-12(F) স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার দূষণ প্রতিরোধের একটি শক্তিশালী ক্ষমতা প্রদর্শন করে। এটি পরিবেশগত দূষণকারীদের প্রভাব প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে,দূষিত অবস্থায়ও নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করা. এটি উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধের প্রদর্শন করে, তাপমাত্রা পরিবেশে একটি বিস্তৃত পরিসীমা কাজ করতে সক্ষম। উপরন্তু, সার্কিট ব্রেকার জ্বলন বা বিস্ফোরণ ঝুঁকি সৃষ্টি করে না,সামগ্রিক নিরাপত্তা বৃদ্ধি.

2একটি সম্পূর্ণরূপে বন্ধ কাঠামোর বৈশিষ্ট্যযুক্ত, সার্কিট ব্রেকারটি বাক্সের মধ্যে SF6 গ্যাস দিয়ে ভরা হয়। এই নকশাটি চমৎকার সিলিং কর্মক্ষমতা প্রদান করে,এটিকে উচ্চ তাপমাত্রা এবং আর্দ্র এলাকায় ব্যবহারের জন্য উপযুক্ত করে তোলেসিল করা বাক্সটি অভ্যন্তরীণ উপাদানগুলিকে বাহ্যিক উপাদানগুলি থেকে রক্ষা করে, সর্বোত্তম কর্মক্ষমতা এবং দীর্ঘায়ু নিশ্চিত করে।

3সার্কিট ব্রেকারটি একটি বর্তমান ট্রান্সফরমার (সিটি) দিয়ে সজ্জিত যা তথ্য বিশ্লেষণের জন্য বুদ্ধিমান নিয়ামকের কাছে বর্তমান আউটপুট করে। সিটির রূপান্তর অনুপাত সামঞ্জস্যযোগ্য,সিস্টেমের কনফিগারেশনে নমনীয়তা প্রদান করেসংযোগ টার্মিনালগুলি সহজেই সংশ্লিষ্ট টার্মিনাল সকেটগুলিতে সংযুক্ত করা যায়, যা সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ প্রক্রিয়াগুলিকে সহজ করে তোলে।

4সার্কিট ব্রেকারের অপারেটিং প্রক্রিয়াটি উদ্ভাবনী এবং সহজ, যার ফলে একটি কমপ্যাক্ট আকার এবং হালকা ওজন নির্মাণ। এই নকশা নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে,ত্রুটি বা ব্যর্থতার ঝুঁকি হ্রাস করাকমপ্যাক্ট আকারটি স্থান সংরক্ষণের জন্য ইনস্টলেশন এবং হ্যান্ডলিংয়ের সহজতার জন্যও অবদান রাখে।

5সার্কিট ব্রেকারের বাইরের কেসটিতে "শক্তি সঞ্চয়" "খোলা" এবং "বন্ধ" অবস্থাগুলির জন্য দৃশ্যমান সূচক রয়েছে। এই সূচকগুলি স্পষ্ট চাক্ষুষ সংকেত প্রদান করে,সার্কিট ব্রেকারের অপারেশনাল স্ট্যাটাস সহজেই সনাক্ত করা সম্ভবএই ভিজ্যুয়াল ফিডব্যাক অপারেশন দক্ষতা বৃদ্ধি করে এবং সার্কিট ব্রেকারের অবস্থা সঠিকভাবে পর্যবেক্ষণ নিশ্চিত করে।




গঠনঃ

1মাইক্রো কম্পিউটার ভিত্তিক রিলে সুরক্ষা এবং পর্যবেক্ষণ ডিভাইস সার্কিট ব্রেকার সিস্টেমের নিয়ামক হিসাবে কাজ করে।এটি সঠিক এবং দক্ষ রিলে সুরক্ষা এবং পর্যবেক্ষণ ফাংশন প্রদানের জন্য উন্নত মাইক্রো কম্পিউটার প্রযুক্তি ব্যবহার করে.

2. নিয়ামকটি শক্তিশালী আবহাওয়া প্রতিরোধের সাথে ডিজাইন করা হয়েছে, যা এটিকে বিভিন্ন পরিবেশের অবস্থার প্রতিরোধের অনুমতি দেয়। এটি কনডেনসেশনের বিরুদ্ধে সুরক্ষা দিয়ে সজ্জিত,এমনকি আর্দ্র বা আর্দ্র পরিবেশেও নির্ভরযোগ্য অপারেশন নিশ্চিত করা.

3একটি নিরাপদ এবং নির্ভরযোগ্য সংযোগ স্থাপন করার জন্য, নিয়ামকটি বিমান সংযোগকারীগুলি ব্যবহার করে সুইচ শরীরের সাথে সংযুক্ত করা হয়। এই সংযোগকারীগুলি উচ্চ স্তরের স্থিতিশীলতা এবং স্থায়িত্ব সরবরাহ করে,কন্ট্রোলার এবং সুইচ এর মধ্যে সঠিক যোগাযোগ এবং কার্যকারিতা নিশ্চিত করা.

4কন্ট্রোলারটি চমৎকার সংযোগ নির্ভরযোগ্যতার গর্ব করে, সিগন্যালের ক্ষতি বা ব্যাঘাতের ঝুঁকি হ্রাস করে। এটি একটি উচ্চ স্তরের সুরক্ষা বজায় রাখে,রিলে সুরক্ষা এবং পর্যবেক্ষণ ব্যবস্থার অখণ্ডতা এবং নির্ভুলতা রক্ষা করা.

অবস্থা:

1উচ্চতাঃ ২০০০ মিটার

2. পরিবেশে তাপমাত্রাঃ বাইরের -30°C~+55°C

সর্বোচ্চ বার্ষিক গড় তাপমাত্রা 20°C

সর্বোচ্চ দৈনিক গড় তাপমাত্রা 30°C

3. আপেক্ষিক আর্দ্রতাঃ ৯৫% ((২৫°সি)

4. ভূকম্পন ক্ষমতাঃ ভূমি স্তর ত্বরণ 0.3g

মাটির উল্লম্ব ত্বরণ ০.১৫g

তিনটা সাইনস ওয়েভের জন্য কাজ করে

নিরাপত্তা ফ্যাক্টর ১।67

5ভূমিকম্পের তীব্রতা ৭ ডিগ্রি

6. সর্বোচ্চ দৈনিক তাপমাত্রার পার্থক্যঃ ২৫°C

7ইনস্টলেশনের স্থানঃবাহিরে, 10kv এয়ারলাইন ব্যবহারকারীর দায়িত্ব সীমাবদ্ধকরণ পয়েন্ট

8গ্রাউন্ডিং পদ্ধতিঃনিরপেক্ষ পয়েন্ট স্পর্শ করে না, আর্ক দমন কয়েল গ্রাউন্ডিং এবং কম প্রতিরোধের গ্রাউন্ডিং




টেকনিক্যাল প্যারামিটারঃ

ZW20-12 ((F)

জি ডব্লিউ ৯-১০
