হুকস্টিক সুইচ সহ বৈদ্যুতিক সীমানা ভ্যাকুয়াম ইন্টারপ্লেট সুইচ বহিরঙ্গন জন্য স্টেইনলেস স্টীল পোরসিলিন

হুকস্টিক সুইচ সহ বৈদ্যুতিক সীমানা ভ্যাকুয়াম ইন্টারপ্লেট সুইচ বহিরঙ্গন জন্য স্টেইনলেস স্টীল পোরসিলিন


পণ্যের বর্ণনাঃ

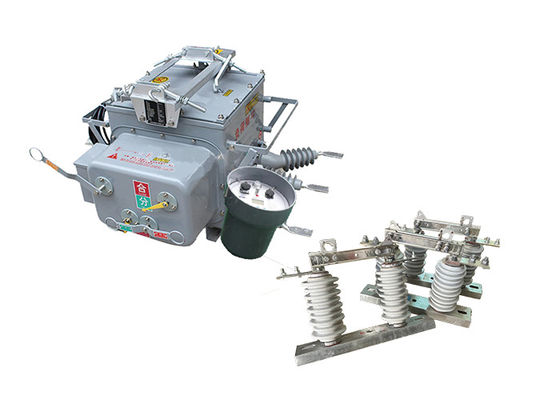

ZW20-12 ((F) আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার একটি বহুমুখী এবং বুদ্ধিমান ডিভাইস যা একটি ভ্যাকুয়াম ব্রেকার, ভ্যাকুয়াম লোড সুইচ, পুনরায় বন্ধক এবং সেকশনালাইজারের ফাংশনগুলিকে একত্রিত করে।এটি 10kV এবং 13kV বিতরণ নেটওয়ার্কে ব্যবহারের জন্য ডিজাইন করা হয়েছেবিশেষ করে নগর ও গ্রামীণ বিদ্যুৎ নেটওয়ার্কে।
ZW20-12 ((F) সার্কিট ব্রেকারের প্রধান উপাদানগুলির মধ্যে একটি ভ্যাকুয়াম ব্রেকার, CH-40 নিয়ামক এবং একটি বাহ্যিক ভোল্টেজ ট্রান্সফরমার রয়েছে।ভ্যাকুয়াম ব্রেকার বৈদ্যুতিক সার্কিট বিরতি এবং তৈরির জন্য দায়ী, যখন CH-40 নিয়ামক বুদ্ধিমান সুরক্ষা এবং নিয়ন্ত্রণ ফাংশন সরবরাহ করে। বাহ্যিক ভোল্টেজ ট্রান্সফরমার নিয়ন্ত্রণ এবং পর্যবেক্ষণের উদ্দেশ্যে সঠিক ভোল্টেজ পরিমাপ করতে সহায়তা করে।


The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesএটি সাধারণত উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।

সুইচটি স্বাভাবিক বা অস্বাভাবিক অবস্থার অধীনে খোলা এবং বন্ধ করার জন্য ডিজাইন করা হয়েছে, যেমন একটি ত্রুটি বা অতিরিক্ত বর্তমান। যখন সুইচ খোলা থাকে,এটি শারীরিকভাবে নেটওয়ার্কের বাকি অংশ থেকে সিস্টেমের বিভাগটি বিচ্ছিন্ন করে, এই অংশে বিদ্যুৎ প্রবাহ রোধ করে।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত 600 ভোল্ট এবং 765,000 ভোল্টের মধ্যে ভোল্টেজে কাজ করার জন্য ডিজাইন করা হয় এবং সেগুলি ম্যানুয়াল বা স্বয়ংক্রিয়ভাবে পরিচালিত হতে পারে।এগুলি সাধারণত সাবস্টেশনে বা বিদ্যুৎ খুঁটির উপরে ইনস্টল করা হয়, এবং তারা বিদ্যুৎ নেটওয়ার্ক অবকাঠামোর একটি গুরুত্বপূর্ণ উপাদান।

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।



কন্ট্রোলারের বৈশিষ্ট্যঃ

1. এটি একটি 485/232 যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত করা যেতে পারে, বা ফাইবার অপটিক বা ওয়্যারলেস যোগাযোগের মাধ্যমে দীর্ঘ দূরত্বের পর্যবেক্ষণ অর্জন করতে পারে। পুনরায় বন্ধ করার পরে এটির একটি ত্বরণ ফাংশন রয়েছেঃযখন স্থায়ী ত্রুটির কারণে সুইচটি আবার বন্ধ হয়ে যায়.

2যখন স্থায়ী ত্রুটি ঘটে, এটি স্বয়ংক্রিয়ভাবে ত্বরান্বিত হয়।

3. রিমোট কন্ট্রোল/ম্যানুয়াল পুনরায় বন্ধকরণ এবং পুনরায় বন্ধকরণঃ ব্যবহারকারী লাইনটি মেরামত করার পরে এবং শক্তি পুনরুদ্ধার করার পরে, যদি তারা গ্রাউন্ডিং ছুরি সুইচটি সরাতে ভুলে যায়,এটিকে ত্বরান্বিত করতে হবে.

4পুনরায় বন্ধ করার জন্য বিলম্বের সময় তিনটি প্রচেষ্টা জন্য সামঞ্জস্য করা যেতে পারে।

5ট্রিপ/রি-লকিং সার্কিটটি ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে এবং এটিতে অ্যান্টি-রি-লকিং ফাংশন রয়েছে।

6শূন্য-ক্রম বর্তমান অঞ্চল ভিতরে এবং বাইরে ত্রুটি মধ্যে পার্থক্য করতে পারেন।

7. রিমোট কন্ট্রোল ট্রিপ/রি-লকিং ভুল অপারেশন প্রতিরোধ করার জন্য একটি নকশা গ্রহণ করে।



 প্রয়োগঃ


1সংযোগ বিচ্ছিন্ন সুইচ এবং যোগাযোগ সুইচঃ ZW20-12 ((F) সার্কিট ব্রেকারটি বিদ্যুৎ বিতরণ সিস্টেমের রিং নেটওয়ার্ক কনফিগারেশনে সংযোগ বিচ্ছিন্ন সুইচ বা যোগাযোগ সুইচ হিসাবে ব্যবহার করা যেতে পারে।এটি রক্ষণাবেক্ষণ বা ত্রুটি অবস্থার সময় সার্কিট খোলার এবং বন্ধ করতে সক্ষম.
2স্বয়ংক্রিয় সুইচ ডিভাইসঃ এটি একটি স্বয়ংক্রিয় সুইচ ডিভাইস হিসাবে কাজ করে, যা রিং নেটওয়ার্ক কনফিগারেশনে লোড সুইচিং বাস্তবায়নের অনুমতি দেয়।এই বৈশিষ্ট্যটি বিদ্যুৎ বিতরণের নমনীয়তা এবং দক্ষতা বৃদ্ধি করে.
3সীমানা সুইচঃ পাওয়ার সাপ্লাইয়ের শাখা লাইনে, ZW20-12 ((F) সার্কিট ব্রেকার সীমানা সুইচ বা "ওয়াচডগ" হিসাবে কাজ করতে পারে।" এটি ত্রুটি এবং অস্বাভাবিক অবস্থার বিরুদ্ধে শাখা লাইন পর্যবেক্ষণ এবং রক্ষা করতে সাহায্য করে.
4.Recloser and Sectionalizer: সার্কিট ব্রেকারটি ওভারহেড ডিস্ট্রিবিউশন নেটওয়ার্কে পুনরায় বন্ধক এবং সেক্শনার হিসাবে কাজ করতে পারে।এটি স্বয়ংক্রিয়ভাবে অস্থায়ী ত্রুটির পরে শক্তি পুনরুদ্ধার করে এবং ত্রুটিপূর্ণ বিভাগগুলিকে বিচ্ছিন্ন করে যাতে বন্ধের প্রভাবকে কমিয়ে আনা যায়.



গঠনঃ

1নিয়ামক একটি মাইক্রো কম্পিউটার ভিত্তিক রিলে সুরক্ষা এবং পর্যবেক্ষণ ডিভাইস।

2.কন্ট্রোলারের আবহাওয়া প্রতিরোধের ক্ষমতা এবং ঘনীভবনের বিরুদ্ধে সুরক্ষা রয়েছে।

3এটি বিমান সংযোগকারীগুলির মাধ্যমে সুইচ বডিতে সংযুক্ত।

4এটিতে ভাল সংযোগ নির্ভরযোগ্যতা এবং উচ্চ সুরক্ষা স্তর রয়েছে।

কন্ট্রোলারের চারটি ইনপুট অ্যানালগ চ্যানেল রয়েছেঃ ফেজ এ বর্তমান, ফেজ সি বর্তমান, শূন্য-ক্রম বর্তমান এবং ফেজ বিসি ভোল্টেজ।নিয়ামক রিয়েল টাইমে এই অ্যানালগ ইনপুট মান নিরীক্ষণ এবং লাইন ত্রুটি নির্ধারণ এবং সংশ্লিষ্ট কর্ম শুরু করতে সেট মান সঙ্গে তাদের তুলনা.




টেকনিক্যাল প্যারামিটারঃ

ZW20-12 ((F)

জি ডব্লিউ ৯-১০
