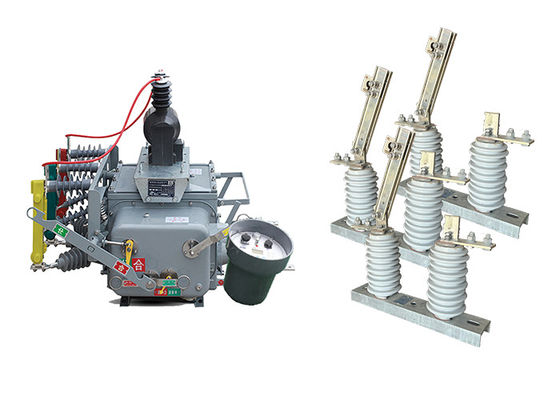

ইন্টেলিজেন্ট বর্ডার লোড সুইচ GB1984-2003 GB1985-2014 স্ট্যান্ডার্ড GW9 হাই ভোল্টেজ ডিসকানেক্ট সুইচ সহ

ইন্টেলিজেন্ট বর্ডার লোড সুইচ GB1984-2003 GB1985-2014 স্ট্যান্ডার্ড GW9 হাই ভোল্টেজ ডিসকানেক্ট সুইচ সহ

পণ্যের বর্ণনাঃ

ZW20-12 ((F) মেরু মাউন্ট করা সার্কিট ব্রেকার একটি ধরণের তিন-ফেজ এসি 50Hz বহিরঙ্গন উচ্চ ভোল্টেজ সুইচগার্ড যা মূলত গ্রামীণ এবং শহুরে 10 কেভি বহিরঙ্গন বিতরণ নেটওয়ার্কগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে।এটি লোড বর্তমান পরিচালনা করার জন্য কাজ করে, ওভারলোড বর্তমান, শর্ট সার্কিট বর্তমান, এবং অনুরূপ দৃশ্যকল্প।

সার্কিট ব্রেকারটি একটি তিন-ফেজ সাধারণ বাক্স কাঠামোর বৈশিষ্ট্যযুক্ত, যা একটি অপারেটিং প্রক্রিয়া, একটি পরিবাহী সার্কিট, একটি নিরোধক সিস্টেম, একটি সিলিং উপাদান সহ বেশ কয়েকটি উপাদান নিয়ে গঠিত,এবং একটি শেলসার্কিট ব্রেকারের কার্যকর ও নিরাপদ কাজ নিশ্চিত করতে এই উপাদানগুলো একসাথে কাজ করে।

উপরন্তু, ZW20-12 ((F) ব্রেকারটি বুদ্ধিমান রিমোট টার্মিনাল দিয়ে সজ্জিত যা বিভিন্ন বিতরণ অটোমেশন অ্যাপ্লিকেশনগুলিকে সমর্থন করে, উন্নত নিয়ন্ত্রণ এবং পর্যবেক্ষণের ক্ষমতা দেয়.

উপরন্তু, এই সার্কিট ব্রেকারের আরেকটি বৈকল্পিক ZW20-12 ((Z) নামে পরিচিত, যা একটি বহিরঙ্গন বুদ্ধিমান উচ্চ ভোল্টেজ এসি সত্য বায়ু ব্রেকার। এটি একটি জিএসএম সংক্ষিপ্ত বার্তা ফাংশন অন্তর্ভুক্ত করে,টেক্সট বার্তার মাধ্যমে যোগাযোগ সক্ষম.

উপরন্তু, ZW20-12 ((F) ব্রেকারটি একটি বহিরঙ্গন বিভাজক উচ্চ ভোল্টেজ এসি সত্য বায়ু ব্রেকার সিস্টেম গঠনের জন্য একটি বিভক্ত সুইচ নিয়ামকের সাথে একত্রিত করা যেতে পারে।এই সমন্বয় সার্কিট ব্রেকারের কার্যকারিতা এবং বহুমুখিতা বৃদ্ধি করে, যা আরও ব্যাপক নিয়ন্ত্রণ ও সুরক্ষা ক্ষমতা প্রদান করে।

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

সংযোগ বিচ্ছিন্নকারী সুইচটি বেস, স্তম্ভ বিচ্ছিন্নকারী, পরিবাহী অংশ এবং অঙ্গ অংশের সমন্বয়ে গঠিত। এটির সহজ কাঠামো, কম রক্ষণাবেক্ষণ, উচ্চ স্তরের সংযোগ বিচ্ছিন্নতার সুবিধা রয়েছে,উচ্চ নির্ভরযোগ্যতাইত্যাদি। এটি অভ্যন্তরীণ ও বিদেশে অনুরূপ পণ্যগুলির স্তরে পৌঁছেছে।

উপরন্তু, GW9-12 ((W নামে আরেকটি ধরণের সংযোগ বিচ্ছিন্ন সুইচ রয়েছে, যার একক-পর্যায়ের কাঠামো 50Hz ফ্রিকোয়েন্সি এবং লাইন ভোল্টেজ 10kv সহ পাওয়ার সিস্টেমের জন্য উপযুক্ত।

এটি 50Hz এর ফ্রিকোয়েন্সি এবং 10kv এর লাইন ভোল্টেজের সাথে পাওয়ার সিস্টেমে ব্যবহারের জন্য উপযুক্ত এবং ভোল্টেজ এবং লোড না থাকলে লাইন বন্ধ এবং বিভক্ত করার জন্য ব্যবহৃত হয়,এবং অ্যান্টিফুলিং বিচ্ছিন্ন সুইচগুলি ভারী দূষিত অঞ্চলে ব্যবহারকারীদের প্রয়োজনীয়তা পূরণ করতে পারে, এবং কার্যকরভাবে বিচ্ছিন্ন সুইচ কাজ করার সময় ঘটে যাওয়া fouling ফ্ল্যাশ সমস্যা সমাধান করতে পারেন।

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।



কন্ট্রোলারের বৈশিষ্ট্যঃ

1. এটি একটি 485/232 যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত করা যেতে পারে, বা ফাইবার অপটিক বা ওয়্যারলেস যোগাযোগের মাধ্যমে দীর্ঘ দূরত্বের পর্যবেক্ষণ অর্জন করতে পারে। পুনরায় বন্ধ করার পরে এটির একটি ত্বরণ ফাংশন রয়েছেঃযখন স্থায়ী ত্রুটির কারণে সুইচটি আবার বন্ধ হয়ে যায়.

2যখন স্থায়ী ত্রুটি ঘটে, এটি স্বয়ংক্রিয়ভাবে ত্বরান্বিত হয়।

3. রিমোট কন্ট্রোল/ম্যানুয়াল পুনরায় বন্ধকরণ এবং পুনরায় বন্ধকরণঃ ব্যবহারকারী লাইনটি মেরামত করার পরে এবং শক্তি পুনরুদ্ধার করার পরে, যদি তারা গ্রাউন্ডিং ছুরি সুইচটি সরাতে ভুলে যায়,এটিকে ত্বরান্বিত করতে হবে.

4পুনরায় বন্ধ করার জন্য বিলম্বের সময় তিনটি প্রচেষ্টা জন্য সামঞ্জস্য করা যেতে পারে।

5ট্রিপ/রি-লকিং সার্কিটটি ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে এবং এটিতে অ্যান্টি-রি-লকিং ফাংশন রয়েছে।

6শূন্য-ক্রম বর্তমান অঞ্চল ভিতরে এবং বাইরে ত্রুটি মধ্যে পার্থক্য করতে পারেন।

7. রিমোট কন্ট্রোল ট্রিপ/রি-লকিং ভুল অপারেশন প্রতিরোধ করার জন্য একটি নকশা গ্রহণ করে।



স্থানঃ

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার এবং বহিরঙ্গন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন আইসোলেটরের মধ্যে সম্পর্ক বিদ্যুৎ ব্যবস্থায় তাদের পরিপূরক ভূমিকা রয়েছেঃ

সার্কিট বিচ্ছিন্নতাঃ ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক অপারেশনের সময় বা ত্রুটির ক্ষেত্রে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করার জন্য দায়ী।এটি বর্তমান প্রবাহ বিরতি প্রাথমিক উপায় হিসাবে কাজ করেএর বিপরীতে, সংযোগ বিচ্ছিন্নকারীটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময় সার্কিটটিকে পাওয়ার উত্স থেকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি শারীরিকভাবে সার্কিট খোলার দ্বারা নিরাপত্তা একটি অতিরিক্ত স্তর প্রদান করে.

সমন্বয়: উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী প্রায়ই একসাথে কাজ করার জন্য সমন্বয় করা হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।

নিরাপত্তা ও রক্ষণাবেক্ষণঃ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করতে সংযোগ বিচ্ছিন্নকারী একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ। অন্যদিকে, ভ্যাকুয়াম সার্কিট ব্রেকারটি স্বাভাবিক ক্রিয়াকলাপের সময় এবং ত্রুটির ক্ষেত্রে সিস্টেমটিকে রক্ষা করে।


বৈশিষ্ট্যঃ

1দূষণ প্রতিরোধের ক্ষমতা, উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধের ক্ষমতা এবং জ্বলন বা বিস্ফোরণের ঝুঁকি নেই।

2.সম্পূর্ণ বন্ধ কাঠামো, ঘরের মধ্যে SF6 গ্যাস দিয়ে ভরা, চমৎকার সিলিং কর্মক্ষমতা, উচ্চ তাপমাত্রা এবং আর্দ্র এলাকায় ব্যবহারের জন্য উপযুক্ত।

3তথ্য বিশ্লেষণের জন্য বুদ্ধিমান নিয়ামককে বর্তমান আউটপুট করার জন্য একটি বর্তমান ট্রান্সফরমার (সিটি) দিয়ে সজ্জিত। রূপান্তর অনুপাত সামঞ্জস্যযোগ্য,এবং সংযোগ টার্মিনাল সংশ্লিষ্ট টার্মিনাল সকেট সংযুক্ত করা যেতে পারে.

4অপারেটিং প্রক্রিয়াটি উদ্ভাবনী এবং সহজ, ছোট আকারের এবং হালকা ওজনের সাথে, নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

5বাহ্যিক কভারটিতে "শক্তি সঞ্চয়" "খোলা" এবং "বন্ধ" অবস্থাগুলির জন্য দৃশ্যমান সূচক রয়েছে।

প্রয়োগঃ

1খনির কাজঃ ZW20 সুইচটি ভূগর্ভস্থ এবং পৃষ্ঠতল খনিতে বৈদ্যুতিক সরঞ্জাম এবং বিদ্যুৎ বিতরণ নেটওয়ার্ক নিয়ন্ত্রণ এবং সুরক্ষার জন্য খনির কাজে ব্যবহৃত হয়।

2. ডেটা সেন্টার: এই সুইচটি ডেটা সেন্টারে ব্যবহার করা হয় যাতে গুরুত্বপূর্ণ আইটি অবকাঠামোর জন্য নির্ভরযোগ্য শক্তি বিতরণ এবং সুরক্ষা নিশ্চিত করা যায়।এটি কার্যকর লোড স্যুইচিং এবং বৈদ্যুতিক ত্রুটি বিরুদ্ধে সুরক্ষা সক্ষম.

3তেল ও গ্যাস শিল্পঃ ZW20 সুইচটি তেল ও গ্যাস শিল্পে তেল পরিশোধনাগার, পাইপলাইন এবং অফশোর প্ল্যাটফর্মগুলিতে বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ এবং সুরক্ষার জন্য প্রয়োগ করে।

4অবকাঠামোগত প্রকল্প: নির্ভরযোগ্য বিদ্যুৎ বিতরণ এবং সুরক্ষার জন্য বিমানবন্দর, সমুদ্র বন্দর এবং স্টেডিয়ামগুলির মতো বিভিন্ন অবকাঠামোগত প্রকল্পে সুইচ ব্যবহার করা হয়।

5.জল ও বর্জ্য জল পরিশোধন সুবিধাঃ ZW20 সুইচটি পাম্পিং স্টেশন, পরিচ্ছন্নতা প্ল্যান্ট,এবং বিতরণ নেটওয়ার্ক.

অবস্থা:

1. পরিবেশে বায়ুর তাপমাত্রাঃ -40°C থেকে +70°C।

2উচ্চতাঃ সমুদ্রপৃষ্ঠ থেকে ৩০০০ মিটার উপরে নয়।

3আশেপাশের বায়ু ধুলো, ধোঁয়া, ক্ষয়কারী গ্যাস, বাষ্প বা লবণ কুয়াশা দ্বারা দূষিত হতে পারে। দূষণের মাত্রাঃ স্তর IV।

4বায়ুর গতি ৩৪ মিটার/সেকেন্ড অতিক্রম করা উচিত নয় (সিলিন্ডারিক পৃষ্ঠের উপর ৭০০Pa চাপের সমতুল্য) ।

5বাহ্যিক সুইচগ্রিড এবং নিয়ন্ত্রণ সরঞ্জাম থেকে কম্পন বা ভূমিকম্প কার্যকলাপ উপেক্ষা করা যেতে পারে।

6. সেকেন্ডারি সিস্টেমে প্ররোচিত ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের ব্যাপ্তি 1.6kV অতিক্রম করে না।




টেকনিক্যাল প্যারামিটারঃ

ZW20-12 ((F)

জি ডব্লিউ ৯-১০

GW9 সিরিজের আউটডোর ডিসকানেক্টর সুইচ চালু করা
