ভ্যাকুয়াম সীমানা লোড সুইচ উচ্চ ভোল্টেজ বৈদ্যুতিক সার্কিট ব্রেকার স্বয়ংক্রিয় নিয়ামক সঙ্গে সহজ অপারেশন

ভ্যাকুয়াম সীমানা লোড সুইচ উচ্চ ভোল্টেজ বৈদ্যুতিক সার্কিট ব্রেকার স্বয়ংক্রিয় নিয়ামক সঙ্গে সহজ অপারেশন

পণ্যের বর্ণনাঃ

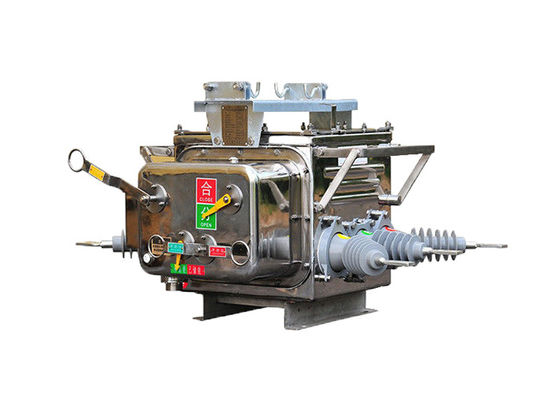

ZW20-12 ((F) ভ্যাকুয়াম সার্কিট ব্রেকারটি তিন-ফেজ এসি 50Hz সহ 10kV বিতরণ লাইনের জন্য উপযুক্ত।

এটিতে ZW20-12 বহিরঙ্গন উচ্চ-ভোল্টেজ এসি ভ্যাকুয়াম সার্কিট ব্রেকার, সেকশনালাইজার কন্ট্রোলার, পিডিএ হ্যান্ডহেল্ড কম্পিউটার এবং অন্যান্য উপাদান রয়েছে।বৈদ্যুতিক সংযোগ বিমানের প্লাগ এবং বাইরের সীলমোহর নিয়ন্ত্রণ তারের মাধ্যমে করা হয়.

এটিতে ত্রুটি সনাক্তকরণ, সুরক্ষা নিয়ন্ত্রণ এবং যোগাযোগের ফাংশন রয়েছে।এটি স্বয়ংক্রিয়ভাবে ত্রুটি বিভাগের বিচ্ছিন্ন এবং একটি ত্রুটি ঘটেছে পরে খুব অল্প সময়ের মধ্যে সুস্থ বিভাগে শক্তি পুনরুদ্ধার করতে পারেনএটি মাল্টি-ফাংশনাল মনিটরিং, সিস্টেম সরঞ্জামগুলির তথ্য অনুসন্ধান,বিতরণ ব্যবস্থার ভৌগলিক তথ্য ব্যবস্থার ব্যবহারকারী তথ্য এবং রক্ষণাবেক্ষণের অবস্থা অনলাইনে প্রদর্শন করাএটি কম্পিউটার-সহায়িত বিতরণ স্বয়ংক্রিয়করণের একটি উন্নত পর্যায়ের প্রতিনিধিত্ব করে।


কন্ট্রোলারের বৈশিষ্ট্যঃ

1. এটি একটি 485/232 যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত করা যেতে পারে, বা ফাইবার অপটিক বা ওয়্যারলেস যোগাযোগের মাধ্যমে দীর্ঘ দূরত্বের পর্যবেক্ষণ অর্জন করতে পারে। পুনরায় বন্ধ করার পরে এটির একটি ত্বরণ ফাংশন রয়েছেঃযখন স্থায়ী ত্রুটির কারণে সুইচটি আবার বন্ধ হয়ে যায়.

2যখন স্থায়ী ত্রুটি ঘটে, এটি স্বয়ংক্রিয়ভাবে ত্বরান্বিত হয়।

3. রিমোট কন্ট্রোল/ম্যানুয়াল পুনরায় বন্ধকরণ এবং পুনরায় বন্ধকরণঃ ব্যবহারকারী লাইনটি মেরামত করার পরে এবং শক্তি পুনরুদ্ধার করার পরে, যদি তারা গ্রাউন্ডিং ছুরি সুইচটি সরাতে ভুলে যায়,এটিকে ত্বরান্বিত করতে হবে.

4পুনরায় বন্ধ করার জন্য বিলম্বের সময় তিনটি প্রচেষ্টা জন্য সামঞ্জস্য করা যেতে পারে।

5ট্রিপ/রি-লকিং সার্কিটটি ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে এবং এটিতে অ্যান্টি-রি-লকিং ফাংশন রয়েছে।

6শূন্য-ক্রম বর্তমান অঞ্চল ভিতরে এবং বাইরে ত্রুটি মধ্যে পার্থক্য করতে পারেন।

7. রিমোট কন্ট্রোল ট্রিপ/রি-লকিং ভুল অপারেশন প্রতিরোধ করার জন্য একটি নকশা গ্রহণ করে।




প্রয়োগঃ

1. পাওয়ার ডিস্ট্রিবিউশন সাবস্টেশনঃ জেডডাব্লু 20 সুইচটি সাধারণত অভ্যন্তরীণ এবং বহিরঙ্গন উভয়ই বিদ্যুৎ বিতরণ সাবস্টেশনে ব্যবহৃত হয়। এটি লোড স্যুইচিং, সেকশনালাইজিং,এবং বিতরণ নেটওয়ার্কের ত্রুটি সুরক্ষা.

2শিল্প উদ্ভিদঃ ZW20 সুইচ শিল্প উদ্ভিদ যেখানে মাঝারি ভোল্টেজ শক্তি বিতরণ প্রয়োজন অ্যাপ্লিকেশন খুঁজে পায়। এটি নিয়ন্ত্রণ এবং বৈদ্যুতিক সরঞ্জাম রক্ষা করার জন্য ব্যবহৃত হয়,যেমন মোটর, ট্রান্সফরমার, এবং জেনারেটর.

3. বাণিজ্যিক ভবনঃ নির্ভরযোগ্য এবং নিরাপদ বিদ্যুৎ বিতরণের জন্য শপিং মল, অফিস কমপ্লেক্স এবং হাসপাতাল সহ বাণিজ্যিক ভবনে সুইচ ব্যবহার করা হয়।এটি কার্যকর লোড সুইচিং নিশ্চিত করে এবং সমালোচনামূলক বৈদ্যুতিক লোড রক্ষা করে.

4পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃ ZW20 সুইচটি পুনর্নবীকরণযোগ্য শক্তি সিস্টেমের জন্য উপযুক্ত, যেমন সৌর বিদ্যুৎ কেন্দ্র এবং বায়ু খামার।এটি এই সিস্টেমে মাঝারি ভোল্টেজ সার্কিট সুইচিং এবং সুরক্ষা সহজতর.

5রেলওয়ে বিদ্যুতায়নঃ রেলওয়ে নেটওয়ার্কের বিদ্যুৎ সরবরাহ নিয়ন্ত্রণ এবং সুরক্ষার জন্য সুইচটি রেলওয়ে বিদ্যুতায়ন প্রকল্পে ব্যবহৃত হয়।এটি ট্রেন অপারেশনের জন্য নির্ভরযোগ্য এবং নিরাপদ শক্তি বিতরণ নিশ্চিত করে.

6খনির কাজঃ ZW20 সুইচটি ভূগর্ভস্থ এবং পৃষ্ঠতল খনিতে বৈদ্যুতিক সরঞ্জাম এবং বিদ্যুৎ বিতরণ নেটওয়ার্ক নিয়ন্ত্রণ এবং সুরক্ষার জন্য খনির কাজে ব্যবহৃত হয়।

7. ডেটা সেন্টার: এই সুইচটি ডেটা সেন্টারে ব্যবহার করা হয় যাতে গুরুত্বপূর্ণ আইটি অবকাঠামোর জন্য নির্ভরযোগ্য শক্তি বিতরণ এবং সুরক্ষা নিশ্চিত করা যায়।এটি কার্যকর লোড স্যুইচিং এবং বৈদ্যুতিক ত্রুটি বিরুদ্ধে সুরক্ষা সক্ষম.

8তেল ও গ্যাস শিল্পঃ ZW20 সুইচটি তেল ও গ্যাস শিল্পে তেল পরিশোধনাগার, পাইপলাইন এবং অফশোর প্ল্যাটফর্মগুলিতে বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ এবং সুরক্ষার জন্য প্রয়োগ করে।

9অবকাঠামোগত প্রকল্প: নির্ভরযোগ্য বিদ্যুৎ বিতরণ এবং সুরক্ষার জন্য বিমানবন্দর, সমুদ্র বন্দর এবং স্টেডিয়ামগুলির মতো বিভিন্ন অবকাঠামোগত প্রকল্পে সুইচ ব্যবহার করা হয়।

10.জল ও বর্জ্য জল পরিশোধন সুবিধাঃ ZW20 সুইচটি পাম্পিং স্টেশন, পরিচ্ছন্নতা প্ল্যান্ট,এবং বিতরণ নেটওয়ার্ক.




গঠনঃ

1. নিয়ামক একটি মাইক্রো কম্পিউটার টাইপ রিলে সুরক্ষা এবং পর্যবেক্ষণ ডিভাইস;

2এটি প্রাকৃতিক আবহাওয়া এবং ঘনীভবন প্রতিরোধের জন্য শক্তিশালী।

3. ইউটিলিটি মডেলটি এভিয়েশন সংযোগের মাধ্যমে সুইচ বডিতে সংযুক্ত;

4. ভাল সংযোগ নির্ভরযোগ্যতা এবং উচ্চ সুরক্ষা স্তর।

চারটি এনালগ ইনপুট চ্যানেল রয়েছে, এ ফেজ বর্তমান, সি ফেজ বর্তমান, সিকোয়েন্স বর্তমান, বিসি ফেজ ভোল্টেজ।নিয়ামক রিয়েল টাইমে মডেল মান নিরীক্ষণ এবং স্থায়ী মান সঙ্গে তুলনা করে লাইন ত্রুটি সনাক্ত, এবং তারপর সংশ্লিষ্ট চিকিত্সা সঞ্চালন করে।

অবস্থা:

1 পরিবেষ্টিত বায়ুর তাপমাত্রাঃ -40 °C ~ + 70 °C;

২ উচ্চতাঃ ৩০০০ মিটারের বেশি নয়

3 পরিবেষ্টিত বায়ু ধুলো, ধোঁয়া, ক্ষয়কারী গ্যাস, বাষ্প বা লবণের স্প্রে দ্বারা দূষিত হতে পারে। দূষণের মাত্রাঃ ক্লাস IV:

4 বাতাসের গতি 34 মি / সেকেন্ডের বেশি নয় (সিলিন্ডারের পৃষ্ঠে 700 Pa এর সমতুল্য);

5 সুইচগ্রিড এবং নিয়ন্ত্রণ সরঞ্জামগুলির বাইরে থেকে কম্পন বা স্থল গতি অপরিহার্য;

6 মাধ্যমিক সিস্টেমে প্ররোচিত ইলেকট্রোম্যাগনেটিক হস্তক্ষেপের ব্যাপ্তি 1.6kV অতিক্রম করে না।


টেকনিক্যাল প্যারামিটারঃ

নিয়ামকের প্রযুক্তিগত পরামিতিঃ
