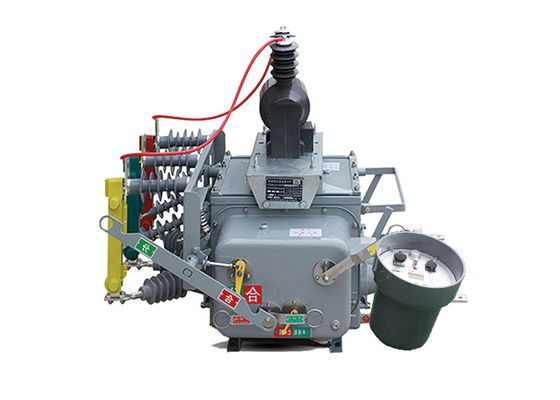

স্বয়ংক্রিয় সীমানা লোড ভ্যাকুয়াম ব্রেকার সুইচ স্ট্যান্ডার্ড আইইসি 62271-100 12kV পাওয়ার ডিস্ট্রিবিউশন সাবস্টেশন জন্য

স্বয়ংক্রিয় সীমানা লোড ভ্যাকুয়াম ব্রেকার সুইচ স্ট্যান্ডার্ড আইইসি 62271-100 12kV পাওয়ার ডিস্ট্রিবিউশন সাবস্টেশন জন্য

পণ্যের বর্ণনাঃ

ZW20-12 সীমান্ত লোড সুইচ হল তিন-ফেজ এসি 50Hz বহিরঙ্গন উচ্চ-ভোল্টেজ সুইচগার্ট প্রধানত কৃষি এবং শহুরে নেটওয়ার্কগুলিতে 10kV বহিরঙ্গন বিতরণ সিস্টেমের জন্য ব্যবহৃত হয়।এটি লোড সুইচিং জন্য ব্যবহৃত হয়, লোড বিরতি, ওভারলোড বর্তমান, শর্ট সার্কিট বর্তমান, এবং অনুরূপ অ্যাপ্লিকেশন।

সামগ্রিক কাঠামোটি একটি তিন-ফেজ সাধারণ বাক্সের ধরণ, যা অপারেটিং প্রক্রিয়া, পরিবাহী সার্কিট, নিরোধক সিস্টেম, সিলিং উপাদান এবং হাউজিং নিয়ে গঠিত।

এটি বিতরণ অটোমেশন অ্যাপ্লিকেশনগুলির প্রয়োজনীয়তা পূরণের জন্য একটি সংশ্লিষ্ট বুদ্ধিমান রিমোট টার্মিনাল দিয়ে সজ্জিত।

• জিএসএম এসএমএস ফাংশন সহ একটি বুদ্ধিমান নিয়ামকের সাথে সংযুক্ত হলে এটি ZW20-12 ((Z) বহিরঙ্গন বুদ্ধিমান উচ্চ ভোল্টেজ এসি ভ্যাকুয়াম সার্কিট ব্রেকার হয়ে যায়।

• যখন এটি একটি সেকশনালাইজারের নিয়ামকের সাথে একত্রিত হয়, তখন এটি ZW20-12 ((F) আউটডোর সেকশনালাইজারের উচ্চ ভোল্টেজ এসি ভ্যাকুয়াম সার্কিট ব্রেকার হয়ে যায়।


কন্ট্রোলারের বৈশিষ্ট্যঃ

বুদ্ধিমান টার্মিনাল কন্ট্রোলারগুলির সুরক্ষা, স্বয়ংক্রিয় নিয়ন্ত্রণ, পরিদর্শন / অনুসন্ধান, যোগাযোগ এবং সফ্টওয়্যার পরিচালনার মতো ফাংশন রয়েছে।

1. ব্যাপক কার্যকারিতাঃ

• সার্কিট সুরক্ষা, রিমোট কন্ট্রোল, অ্যালার্ম এবং রিমোট মনিটরিং এর মতো বিভিন্ন ফাংশন নিখুঁতভাবে বাস্তবায়ন করুন।

2কম খরচ এবং ব্যবহারিকতা:

• জিএসএম নেটওয়ার্কে কোনো যোগাযোগ হার্ডওয়্যার বিনিয়োগের প্রয়োজন নেই। কেবল একটি সিম কার্ড কিনুন এবং এসএমএস পরিষেবা সক্রিয় করুন।

3. একাধিক নিরাপত্তা ব্যবস্থাঃ

• নির্দিষ্ট মোবাইল ফোন ব্যবহার করুন, তথ্য এনক্রিপ্ট করুন, পাসওয়ার্ড যাচাই করুন, এবং অন্যান্য নিরাপত্তা ব্যবস্থা করুন।

• জিএসএম মডিউলটি একটি মোবাইল নম্বর নির্দিষ্ট করতে পারে এবং শুধুমাত্র সংযুক্ত ফোন থেকে কমান্ড গ্রহণ করে।

• রিমোট কন্ট্রোল এবং অন্যান্য কমান্ডের জন্য যোগাযোগ বার্তা এনক্রিপ্ট করা হয়।

• সিস্টেম কন্ট্রোলের নিরাপত্তা নিশ্চিত করতে এবং ভুল অপারেশন প্রতিরোধ করার জন্য একটি পূর্বনির্ধারিত-নিশ্চিত-কার্যকর-নিশ্চিত দূরবর্তী নিয়ন্ত্রণ পদ্ধতি অনুসরণ করে।

4সহজ সিস্টেম কনফিগারেশনঃ

• কোন যোগাযোগ লাইন বা ডিবাগ যোগাযোগ লাইন ইনস্টল করার প্রয়োজন নেই।

• কেবলমাত্র এসএমএস ইন্টেলিজেন্ট মনিটরিং টার্মিনালটি সঠিকভাবে ইনস্টল করুন, সিম কার্ডটি সন্নিবেশ করান, মনোনীত মোবাইল নম্বরটি সেট করুন এবং সিস্টেমটি কাজ শুরু করবে।

5. মোবাইল মনিটরিং যে কোন সময়, যে কোন জায়গায়ঃ

• রিয়েল-টাইম মনিটরিং এবং ভিউয়িং সিগন্যাল সহ যে কোনও স্থানে করা যেতে পারে, মনিটরিংয়ের জন্য কর্মীদের মোতায়েন করার প্রয়োজন ছাড়াই।




প্রয়োগঃ

1সংযোগ বিচ্ছিন্ন সুইচ এবং যোগাযোগ সুইচঃ ZW20-12 ((F) সার্কিট ব্রেকারটি বিদ্যুৎ বিতরণ সিস্টেমের রিং নেটওয়ার্ক কনফিগারেশনে সংযোগ বিচ্ছিন্ন সুইচ বা যোগাযোগ সুইচ হিসাবে ব্যবহার করা যেতে পারে।এটি রক্ষণাবেক্ষণ বা ত্রুটি অবস্থার সময় সার্কিট খোলার এবং বন্ধ করতে সক্ষম.

2স্বয়ংক্রিয় সুইচ ডিভাইসঃ এটি একটি স্বয়ংক্রিয় সুইচ ডিভাইস হিসাবে কাজ করে, যা রিং নেটওয়ার্ক কনফিগারেশনে লোড সুইচিং বাস্তবায়নের অনুমতি দেয়।এই বৈশিষ্ট্যটি বিদ্যুৎ বিতরণের নমনীয়তা এবং দক্ষতা বৃদ্ধি করে.

3সীমানা সুইচঃ পাওয়ার সাপ্লাইয়ের শাখা লাইনে, ZW20-12 ((F) সার্কিট ব্রেকার সীমানা সুইচ বা "ওয়াচডগ" হিসাবে কাজ করতে পারে।" এটি ত্রুটি এবং অস্বাভাবিক অবস্থার বিরুদ্ধে শাখা লাইন পর্যবেক্ষণ এবং রক্ষা করতে সাহায্য করে.

4.Recloser and Sectionalizer: সার্কিট ব্রেকারটি ওভারহেড ডিস্ট্রিবিউশন নেটওয়ার্কে পুনরায় বন্ধক এবং সেক্শনার হিসাবে কাজ করতে পারে।এটি স্বয়ংক্রিয়ভাবে অস্থায়ী ত্রুটির পরে শক্তি পুনরুদ্ধার করে এবং ত্রুটিপূর্ণ বিভাগগুলিকে বিচ্ছিন্ন করে যাতে বন্ধের প্রভাবকে কমিয়ে আনা যায়.




বৈশিষ্ট্যঃ

1দূষণ প্রতিরোধের ক্ষমতা, উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধের ক্ষমতা এবং জ্বলন বা বিস্ফোরণের ঝুঁকি নেই।

2.সম্পূর্ণ বন্ধ কাঠামো, ঘরের মধ্যে SF6 গ্যাস দিয়ে ভরা, চমৎকার সিলিং কর্মক্ষমতা, উচ্চ তাপমাত্রা এবং আর্দ্র এলাকায় ব্যবহারের জন্য উপযুক্ত।

3তথ্য বিশ্লেষণের জন্য বুদ্ধিমান নিয়ামককে বর্তমান আউটপুট করার জন্য একটি বর্তমান ট্রান্সফরমার (সিটি) দিয়ে সজ্জিত। রূপান্তর অনুপাত সামঞ্জস্যযোগ্য,এবং সংযোগ টার্মিনাল সংশ্লিষ্ট টার্মিনাল সকেট সংযুক্ত করা যেতে পারে.

4অপারেটিং প্রক্রিয়াটি উদ্ভাবনী এবং সহজ, ছোট আকারের এবং হালকা ওজনের সাথে, নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

5বাহ্যিক কভারটিতে "শক্তি সঞ্চয়" "খোলা" এবং "বন্ধ" অবস্থাগুলির জন্য দৃশ্যমান সূচক রয়েছে।




টেকনিক্যাল প্যারামিটারঃ

নিয়ামকের প্রযুক্তিগত পরামিতিঃ
