স্বয়ংক্রিয়ভাবে / ম্যানুয়ালি শিল্প পরিকল্পনা জন্য ব্যবহৃত বুদ্ধিমান নিয়ামক সঙ্গে বৈদ্যুতিক সীমানা লোড সুইচ

স্বয়ংক্রিয়ভাবে / ম্যানুয়ালি শিল্প পরিকল্পনা জন্য ব্যবহৃত বুদ্ধিমান নিয়ামক সঙ্গে বৈদ্যুতিক সীমানা লোড সুইচ

পণ্যের বর্ণনাঃ

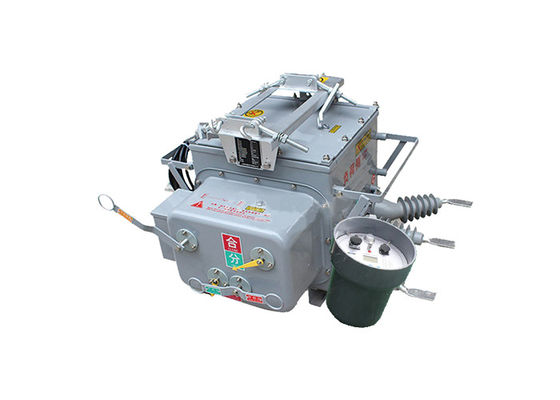

ZW20-12 ((F) সীমান্ত লোড সুইচ একটি নতুন পণ্য যা একক বুদ্ধিমান ডিভাইসে একাধিক ফাংশন একত্রিত করে। এটি একটি ভ্যাকুয়াম ব্রেকার, ভ্যাকুয়াম লোড সুইচ,পুনরায় বন্ধকবিভিন্ন অ্যাপ্লিকেশনে বহুমুখিতা এবং দক্ষতা প্রদান করে।

সীমান্ত লোড সুইচ এর প্রধান উপাদানগুলির মধ্যে একটি ভ্যাকুয়াম ব্রেকার, একটি CH-40 নিয়ামক, এবং একটি বহিরাগত ভোল্টেজ ট্রান্সফরমার রয়েছে। ভ্যাকুয়াম ব্রেকার সার্কিটের নির্ভরযোগ্য বিচ্ছিন্নতা নিশ্চিত করে,যখন CH-40 নিয়ামক উন্নত সুরক্ষা প্রদান করেএকটি বহিরাগত ভোল্টেজ ট্রান্সফরমার, যা ডিস্ট্রিবিউশন অটোমেশন লাইন রিং নেটওয়ার্কের জন্য ঐচ্ছিক,দ্বিপাক্ষিক পিটি (সম্ভাব্য ট্রান্সফরমার) সংযোগের জন্য ব্যবহার করা যেতে পারে.

এই পণ্যটি 10kV এবং 13kV শহুরে এবং গ্রামীণ বিদ্যুৎ গ্রিড স্পেস রিং নেটওয়ার্কগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এটি সংযোগ বিচ্ছিন্নকারী সুইচ, যোগাযোগ সুইচ,রিং নেটওয়ার্কে লাইন লোড স্থাপনের জন্য স্বয়ংক্রিয় সুইচ ডিভাইসঅতিরিক্তভাবে, এটি শাখা বিদ্যুৎ সরবরাহ লাইনে একটি সীমানা সুইচ (সাধারণত একটি ওয়াচডগ হিসাবে পরিচিত) হিসাবে কাজ করতে পারে, পাশাপাশি ওভারহেড বিতরণ নেটওয়ার্কগুলিতে পুনরায় লক এবং সেকশনালাইজার হিসাবে কাজ করতে পারে।

সীমান্ত লোড সুইচ দূরবর্তী ব্যবস্থাপনা ক্ষমতা প্রদান করে, যা কার্যকর পর্যবেক্ষণ এবং নিয়ন্ত্রণের অনুমতি দেয়। এটি যোগাযোগের বৈশিষ্ট্যগুলির সাথে সুরক্ষা এবং নিয়ন্ত্রণ ফাংশনগুলি অন্তর্ভুক্ত করে,বিতরণ স্বয়ংক্রিয়করণ ব্যবস্থায় নিরবচ্ছিন্ন সংহতকরণের সুবিধার্থে.

ডিভাইসটি নির্ভরযোগ্য সনাক্তকরণ এবং বিচার প্রক্রিয়া ব্যবহার করে, যার মধ্যে এমএ স্তরের শূন্য-ক্রম বর্তমান এবং ফেজগুলির মধ্যে শর্ট সার্কিট বর্তমান সনাক্ত করার ক্ষমতা রয়েছে।এটি স্বয়ংক্রিয়ভাবে এক-ফেজ গ্রাউন্ডিং ত্রুটি এবং ফেজ-টু-ফেজ শর্ট সার্কিট ত্রুটি অপসারণের অনুমতি দেয়, সিস্টেমের ত্রুটি ব্যবস্থাপনার ক্ষমতা বাড়ানো।

সীমান্ত লোড সুইচ প্রধান সুইচ ভ্যাকুয়াম আর্ক প্রযুক্তি ব্যবহার করে, যখন নিরোধক সিস্টেম SF6 এবং N2 মিশ্র গ্যাস নিরোধক অন্তর্ভুক্ত। পণ্য গ্যাস সিলিং অন্তর্ভুক্ত,বিস্ফোরণ প্রতিরোধী, এবং জাপান, জার্মানি এবং ফ্রান্স থেকে বিচ্ছিন্নতা সিস্টেম প্রযুক্তি, চমৎকার সামগ্রিক সীল কর্মক্ষমতা নিশ্চিত। অভ্যন্তরীণ কম্পার্টমেন্ট SF6 এবং N2 মিশ্র গ্যাস দিয়ে ভরা হয়,যা ফুটো প্রতিরোধ করে এবং নিশ্চিত করে যে ডিভাইসের পারফরম্যান্স বাইরের পরিবেশের দ্বারা প্রভাবিত হয় না.

সীমান্ত লোড সুইচ এর স্প্রিং অপারেটিং প্রক্রিয়াটি ক্ষুদ্রীকরণ এবং কর্মক্ষমতা অপ্টিমাইজেশানকে মাথায় রেখে ডিজাইন করা হয়েছে,ঐতিহ্যগত স্প্রিং মেশিন তুলনায় উচ্চতর কর্ম নির্ভরযোগ্যতা ফলেএই ডিজাইনের উন্নতি ডিভাইসের সামগ্রিক অপারেশনাল দক্ষতা এবং জীবনকাল বৃদ্ধি করে।



কন্ট্রোলারের ভূমিকা:

1. এটি একটি 485/232 যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত করা যেতে পারে, বা ফাইবার অপটিক বা ওয়্যারলেস যোগাযোগের মাধ্যমে দীর্ঘ দূরত্বের পর্যবেক্ষণ অর্জন করতে পারে। পুনরায় বন্ধ করার পরে এটির একটি ত্বরণ ফাংশন রয়েছেঃযখন স্থায়ী ত্রুটির কারণে সুইচটি আবার বন্ধ হয়ে যায়.

2যখন স্থায়ী ত্রুটি ঘটে, এটি স্বয়ংক্রিয়ভাবে ত্বরান্বিত হয়।

3. রিমোট কন্ট্রোল/ম্যানুয়াল পুনরায় বন্ধকরণ এবং পুনরায় বন্ধকরণঃ ব্যবহারকারী লাইনটি মেরামত করার পরে এবং শক্তি পুনরুদ্ধার করার পরে, যদি তারা গ্রাউন্ডিং ছুরি সুইচটি সরাতে ভুলে যায়,এটিকে ত্বরান্বিত করতে হবে.

4পুনরায় বন্ধ করার জন্য বিলম্বের সময় তিনটি প্রচেষ্টা জন্য সামঞ্জস্য করা যেতে পারে।

5ট্রিপ/রি-লকিং সার্কিটটি ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে এবং এটিতে অ্যান্টি-রি-লকিং ফাংশন রয়েছে।

6শূন্য-ক্রম বর্তমান অঞ্চল ভিতরে এবং বাইরে ত্রুটি মধ্যে পার্থক্য করতে পারেন।

7. রিমোট কন্ট্রোল ট্রিপ/রি-লকিং ভুল অপারেশন প্রতিরোধ করার জন্য একটি নকশা গ্রহণ করে।

বৈশিষ্ট্যঃ

1 শক্তিশালী অ্যান্টি-ফুলিং ক্ষমতা, উচ্চ এবং নিম্ন তাপমাত্রা শক্তি উচ্চ প্রতিরোধের, জ্বলন এবং বিস্ফোরণের কোন বিপদ।

2 সম্পূর্ণরূপে বন্ধ কাঠামো, SF6 গ্যাস দিয়ে ভরা বাক্স, ভাল সিলিং, উচ্চ তাপমাত্রা এবং আর্দ্র এলাকায় উপযুক্ত।

3 অন্তর্নির্মিত সিটি, তথ্য বিশ্লেষণের জন্য বুদ্ধিমান নিয়ন্ত্রণ ডিভাইসের জন্য আউটপুট বর্তমান, এবং অনুপাত সামঞ্জস্য করা যেতে পারে, সংযোগ টার্মিনাল সংশ্লিষ্ট টার্মিনাল সংযুক্ত।

4 অপারেটিং মেশিনটি নতুন, সহজ, ছোট আকারের, হালকা ওজন, নিরাপদ এবং নির্ভরযোগ্য অপারেশন।

৫. (ক) "শক্তি সঞ্চয়" এবং "পয়েন্ট" কী? (খ) "সংমিশ্রণ" কী?

প্রয়োগঃ

1. বাণিজ্যিক ভবনঃ নির্ভরযোগ্য এবং নিরাপদ বিদ্যুৎ বিতরণের জন্য শপিং মল, অফিস কমপ্লেক্স এবং হাসপাতাল সহ বাণিজ্যিক ভবনে সুইচ ব্যবহার করা হয়।এটি কার্যকর লোড সুইচিং নিশ্চিত করে এবং সমালোচনামূলক বৈদ্যুতিক লোড রক্ষা করে.

2.জল ও বর্জ্য জল পরিশোধন সুবিধাঃ ZW20 সুইচটি পাম্পিং স্টেশন, পরিচ্ছন্নতা প্ল্যান্ট,এবং বিতরণ নেটওয়ার্ক.

3খনির কাজঃ ZW20 সুইচটি ভূগর্ভস্থ এবং পৃষ্ঠতল খনিতে বৈদ্যুতিক সরঞ্জাম এবং বিদ্যুৎ বিতরণ নেটওয়ার্ক নিয়ন্ত্রণ এবং সুরক্ষার জন্য খনির কাজে ব্যবহৃত হয়।

4পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃ ZW20 সুইচটি পুনর্নবীকরণযোগ্য শক্তি সিস্টেমের জন্য উপযুক্ত, যেমন সৌর বিদ্যুৎ কেন্দ্র এবং বায়ু খামার।এটি এই সিস্টেমে মাঝারি ভোল্টেজ সার্কিট সুইচিং এবং সুরক্ষা সহজতর.

5রেলওয়ে বিদ্যুতায়নঃ রেলওয়ে নেটওয়ার্কের বিদ্যুৎ সরবরাহ নিয়ন্ত্রণ এবং সুরক্ষার জন্য সুইচটি রেলওয়ে বিদ্যুতায়ন প্রকল্পে ব্যবহৃত হয়।এটি ট্রেন অপারেশনের জন্য নির্ভরযোগ্য এবং নিরাপদ শক্তি বিতরণ নিশ্চিত করে.

6স্বয়ংক্রিয় সুইচ ডিভাইসঃ এটি একটি স্বয়ংক্রিয় সুইচ ডিভাইস হিসাবে কাজ করে, যা রিং নেটওয়ার্ক কনফিগারেশনে লোড সুইচিং বাস্তবায়নের অনুমতি দেয়।এই বৈশিষ্ট্যটি বিদ্যুৎ বিতরণের নমনীয়তা এবং দক্ষতা বৃদ্ধি করে.

টেকনিক্যাল প্যারামিটারঃ

নিয়ামকের প্রযুক্তিগত পরামিতিঃ
