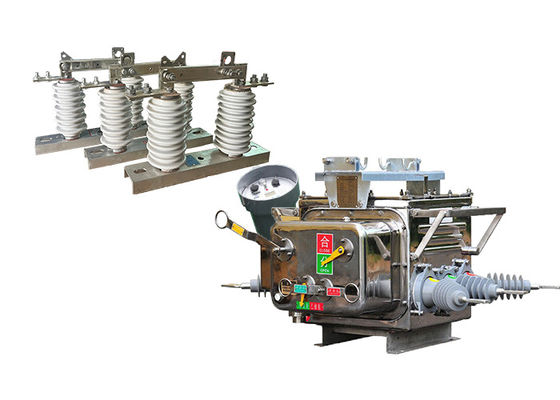

উচ্চ ভোল্টেজ সীমানা লোড সুইচ ZW20 সিরিজ আউটডোর সার্কিট ব্রেকার GW9 সিরিজের হুকস্টিকের সাথে ব্যবহৃত কন্ট্রোলারের সাথে

উচ্চ ভোল্টেজ সীমানা লোড সুইচ ZW20 সিরিজ আউটডোর সার্কিট ব্রেকার GW9 সিরিজের হুকস্টিকের সাথে ব্যবহৃত কন্ট্রোলারের সাথে

পণ্যের বর্ণনাঃ

ZW20-12(F) ভ্যাকুয়াম সার্কিট ব্রেকার হল তিন ফেজ এসি 50Hz বহিরঙ্গন এইচভি সুইচগার প্রধানত গ্রামীণ এবং শহুরে 10 কেভি বহিরঙ্গন বিতরণ নেটওয়ার্কের জন্য ব্যবহৃত হয়, একটি পৃথক এবং সমন্বিত লোড বর্তমান হিসাবে,ওভারলোড বর্তমান, শর্ট সার্কিট বর্তমান এবং অন্যান্য অনুরূপ স্থান।

এর পুরো কাঠামোটি একটি তিন-ফেজ সাধারণ বাক্সের ধরণ, যা একটি অপারেটিং প্রক্রিয়া, একটি পরিবাহী সার্কিট, একটি নিরোধক সিস্টেম, একটি সিলিং উপাদান এবং একটি শেল নিয়ে গঠিত।

এবং এটি বিতরণ অটোমেশনের অ্যাপ্লিকেশন চাহিদা মেটাতে সংশ্লিষ্ট বুদ্ধিমান রিমোট টার্মিনালগুলিকে সমর্থন করছে।

· ZW20-12 (Z) আউটডোর ইন্টেলিজেন্ট হাই ভোল্টেজ এসি ট্রু এয়ার ব্রেকার GSM শর্ট মেসেজ ফাংশন সহ

· ডিভাইজিং সুইচ কন্ট্রোলারের সাথে সংমিশ্রণ ZW20-12 (F) বহিরঙ্গন ডিভাইজিং উচ্চ ভোল্টেজ এসি সত্যিকারের এয়ার ব্রেকার।

জিডাব্লু 9 হুকস্টিক হ'ল একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা মেরামতের জন্য একটি ওভারহেড পাওয়ার ট্রান্সমিশন লাইনের একটি বিভাগকে বিচ্ছিন্ন করতে ব্যবহৃত হয়। এটি সাধারণত উচ্চ ভোল্টেজ বৈদ্যুতিক সিস্টেমে ব্যবহৃত হয়,যেমন বিদ্যুৎ সরবরাহকারী সংস্থাগুলি দীর্ঘ দূরত্বের উপর বিদ্যুৎ প্রেরণে ব্যবহার করে.

হুকস্টিকটি একটি ওভারহেড কাঠামোর উপর মাউন্ট করা হয়, যেমন একটি ট্রান্সমিশন টাওয়ার বা মেরু, এবং এটি বহিরঙ্গন বৈদ্যুতিক সিস্টেমে দেখা যায় এমন কঠোর পরিবেশের অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে।এটি একটি উল্লম্ব বৈশিষ্ট্য, বা উপরে-নীচে, স্যুইচ যোগাযোগগুলি সংযুক্ত বা বিচ্ছিন্ন করার জন্য গতি, যা সাধারণত তামা বা অন্যান্য পরিবাহী উপকরণ থেকে তৈরি হয়।

হুকস্টিকটি ট্রান্সমিশন লাইনে একটি দৃশ্যমান বিরতি প্রদানের জন্য ডিজাইন করা হয়েছে, যা রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎস্পৃষ্ট বা সরঞ্জাম ক্ষতির ঝুঁকি ছাড়াই নিরাপদে লাইনে কাজ করার অনুমতি দেয়।এটি প্রায়ই অন্যান্য নিরাপত্তা ডিভাইসের সাথে একযোগে ব্যবহার করা হয়, যেমন গ্রাউন্ডিং সুইচ এবং সার্জ আটকান, বৈদ্যুতিক সিস্টেম এবং এটিতে কাজকারী ব্যক্তিদের রক্ষা করতে।

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।



কন্ট্রোলারের বৈশিষ্ট্যঃ

বুদ্ধিমান টার্মিনাল কন্ট্রোলারগুলির সুরক্ষা, স্বয়ংক্রিয় নিয়ন্ত্রণ, পরিদর্শন / অনুসন্ধান, যোগাযোগ এবং সফ্টওয়্যার পরিচালনার মতো ফাংশন রয়েছে।

1. ব্যাপক কার্যকারিতাঃ

• সার্কিট সুরক্ষা, রিমোট কন্ট্রোল, অ্যালার্ম এবং রিমোট মনিটরিং এর মতো বিভিন্ন ফাংশন নিখুঁতভাবে বাস্তবায়ন করুন।

2কম খরচ এবং ব্যবহারিকতা:

• জিএসএম নেটওয়ার্কে কোনো যোগাযোগ হার্ডওয়্যার বিনিয়োগের প্রয়োজন নেই। কেবল একটি সিম কার্ড কিনুন এবং এসএমএস পরিষেবা সক্রিয় করুন।

3. একাধিক নিরাপত্তা ব্যবস্থাঃ

• নির্দিষ্ট মোবাইল ফোন ব্যবহার করুন, তথ্য এনক্রিপ্ট করুন, পাসওয়ার্ড যাচাই করুন, এবং অন্যান্য নিরাপত্তা ব্যবস্থা করুন।

• জিএসএম মডিউলটি একটি মোবাইল নম্বর নির্দিষ্ট করতে পারে এবং শুধুমাত্র সংযুক্ত ফোন থেকে কমান্ড গ্রহণ করে।

• রিমোট কন্ট্রোল এবং অন্যান্য কমান্ডের জন্য যোগাযোগ বার্তা এনক্রিপ্ট করা হয়।

• সিস্টেম কন্ট্রোলের নিরাপত্তা নিশ্চিত করতে এবং ভুল অপারেশন প্রতিরোধ করার জন্য একটি পূর্বনির্ধারিত-নিশ্চিত-কার্যকর-নিশ্চিত দূরবর্তী নিয়ন্ত্রণ পদ্ধতি অনুসরণ করে।

4সহজ সিস্টেম কনফিগারেশনঃ

• কোন যোগাযোগ লাইন বা ডিবাগ যোগাযোগ লাইন ইনস্টল করার প্রয়োজন নেই।

• কেবলমাত্র এসএমএস ইন্টেলিজেন্ট মনিটরিং টার্মিনালটি সঠিকভাবে ইনস্টল করুন, সিম কার্ডটি সন্নিবেশ করান, মনোনীত মোবাইল নম্বরটি সেট করুন এবং সিস্টেমটি কাজ শুরু করবে।

5. মোবাইল মনিটরিং যে কোন সময়, যে কোন জায়গায়ঃ

• রিয়েল-টাইম মনিটরিং এবং ভিউয়িং সিগন্যাল সহ যে কোনও স্থানে করা যেতে পারে, মনিটরিংয়ের জন্য কর্মীদের মোতায়েন করার প্রয়োজন ছাড়াই।



প্রয়োগঃ

1সংযোগ বিচ্ছিন্ন সুইচ এবং যোগাযোগ সুইচঃ ZW20-12 ((F) সার্কিট ব্রেকারটি বিদ্যুৎ বিতরণ সিস্টেমের রিং নেটওয়ার্ক কনফিগারেশনে সংযোগ বিচ্ছিন্ন সুইচ বা যোগাযোগ সুইচ হিসাবে ব্যবহার করা যেতে পারে।এটি রক্ষণাবেক্ষণ বা ত্রুটি অবস্থার সময় সার্কিট খোলার এবং বন্ধ করতে সক্ষম.

2স্বয়ংক্রিয় সুইচ ডিভাইসঃ এটি একটি স্বয়ংক্রিয় সুইচ ডিভাইস হিসাবে কাজ করে, যা রিং নেটওয়ার্ক কনফিগারেশনে লোড সুইচিং বাস্তবায়নের অনুমতি দেয়।এই বৈশিষ্ট্যটি বিদ্যুৎ বিতরণের নমনীয়তা এবং দক্ষতা বৃদ্ধি করে.

3সীমানা সুইচঃ পাওয়ার সাপ্লাইয়ের শাখা লাইনে, ZW20-12 ((F) সার্কিট ব্রেকার সীমানা সুইচ বা "ওয়াচডগ" হিসাবে কাজ করতে পারে।" এটি ত্রুটি এবং অস্বাভাবিক অবস্থার বিরুদ্ধে শাখা লাইন পর্যবেক্ষণ এবং রক্ষা করতে সাহায্য করে.

4.Recloser and Sectionalizer: সার্কিট ব্রেকারটি ওভারহেড ডিস্ট্রিবিউশন নেটওয়ার্কে পুনরায় বন্ধক এবং সেক্শনার হিসাবে কাজ করতে পারে।এটি স্বয়ংক্রিয়ভাবে অস্থায়ী ত্রুটির পরে শক্তি পুনরুদ্ধার করে এবং ত্রুটিপূর্ণ বিভাগগুলিকে বিচ্ছিন্ন করে যাতে বন্ধের প্রভাবকে কমিয়ে আনা যায়.

5বিতরণ নেটওয়ার্কঃ এই সার্কিট ব্রেকারটি বহিরঙ্গন বিতরণ নেটওয়ার্কের জন্য উপযুক্ত যেখানে উচ্চ ভোল্টেজ শক্তি একাধিক স্থানে বিতরণ করা হয়।এটি ত্রুটিযুক্ত স্রোতগুলিকে বাধাগ্রস্ত করে এবং নেটওয়ার্কের ত্রুটিযুক্ত বিভাগগুলিকে বিচ্ছিন্ন করে নির্ভরযোগ্য এবং নিরাপদ অপারেশন নিশ্চিত করতে সহায়তা করে.
6রেলপথঃ এই সার্কিট ব্রেকারটি রেলপথের বিদ্যুতায়নের সাথে যুক্ত বহিরঙ্গন উচ্চ ভোল্টেজ সিস্টেমে ব্যবহৃত হয়। এটি রেলপথ সিস্টেমে নিরাপদ এবং নির্ভরযোগ্য শক্তি সরবরাহ নিশ্চিত করে,উড়ন্ত ক্যাটেনারি সিস্টেম এবং ট্র্যাকশন সাবস্টেশন সহ.


গঠনঃ

1মাইক্রো কম্পিউটার ভিত্তিক রিলে সুরক্ষা এবং পর্যবেক্ষণ ডিভাইস একটি প্রযুক্তিগতভাবে উন্নত সিস্টেম যা সার্কিট ব্রেকার সিস্টেমের কেন্দ্রীয় নিয়ামক হিসাবে কাজ করে।অত্যাধুনিক মাইক্রো কম্পিউটার প্রযুক্তি ব্যবহার করে, এটি সুনির্দিষ্ট এবং কার্যকর রিলে সুরক্ষা এবং পর্যবেক্ষণ ফাংশন সরবরাহ করে। এই ডিভাইসটি ইন্টিগ্রেটেড বৈদ্যুতিক সিস্টেমের সুরক্ষা এবং নির্ভরযোগ্যতা নিশ্চিত করতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
2.কন্ট্রোলারটি বিশেষভাবে বিভিন্ন পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে এবং এটি শক্তিশালী আবহাওয়া প্রতিরোধের সাথে সজ্জিত।এই বৈশিষ্ট্যটি চরম তাপমাত্রার মতো কঠোর আবহাওয়া পরিস্থিতিতে এটি নির্ভরযোগ্যভাবে কাজ করতে দেয়৩.এছাড়াও নিয়ামকটি ঘনীভবন প্রতিরোধের জন্য নির্মিত।এমনকি আর্দ্র বা আর্দ্র পরিবেশেও এর কার্যকারিতা নিশ্চিত করা যেখানে আর্দ্রতা উদ্বেগের কারণ হতে পারে.
4.একটি নিরাপদ এবং নির্ভরযোগ্য সংযোগ স্থাপন করার জন্য, নিয়ামকটি বিমান সংযোগকারীগুলি ব্যবহার করে সুইচ শরীরের সাথে সংযুক্ত করা হয়। বিমান সংযোগকারীগুলি তাদের উচ্চ স্থিতিশীলতা এবং স্থায়িত্বের জন্য পরিচিত,তাদের রিলে সুরক্ষা এবং পর্যবেক্ষণের মতো সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ করে তোলেএই সংযোগকারীগুলি কন্ট্রোলার এবং সুইচের মধ্যে সঠিক যোগাযোগ এবং কার্যকারিতা নিশ্চিত করে, সিস্টেমের সামগ্রিক কর্মক্ষমতা এবং নির্ভরযোগ্যতা বাড়ায়।
5কন্ট্রোলারটি সংযোগের নির্ভরযোগ্যতার ক্ষেত্রে চমৎকার, সংকেত হ্রাস বা বিঘ্নের ঝুঁকি হ্রাস করে। এটি কন্ট্রোলার এবং সুইচের মধ্যে অবিচ্ছিন্ন এবং নিরবচ্ছিন্ন যোগাযোগ নিশ্চিত করে।যা রিলে সুরক্ষা এবং পর্যবেক্ষণ ব্যবস্থার সঠিক কাজ করার জন্য গুরুত্বপূর্ণ.৬.একটি উচ্চ স্তরের সুরক্ষা বজায় রেখে, নিয়ামক রিলে সুরক্ষা এবং পর্যবেক্ষণ ফাংশনগুলির অখণ্ডতা এবং নির্ভুলতা রক্ষা করে,বৈদ্যুতিক সিস্টেমের সামগ্রিক নিরাপত্তা হুমকির সম্মুখীন হতে পারে এমন সম্ভাব্য ত্রুটি বা অসঙ্গতি প্রতিরোধ করা.

অবস্থা:

1. ZW20-12(F) স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকারটি -40 °C থেকে +70 °C পর্যন্ত বিস্তৃত পরিবেষ্টিত বায়ু তাপমাত্রা পরিসরে নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা হয়েছে।এই তাপমাত্রা সহনশীলতা নিশ্চিত করে যে সার্কিট ব্রেকার বিভিন্ন জলবায়ু অবস্থার মধ্যে কার্যকরভাবে কাজ করতে পারে.

2সার্কিট ব্রেকারটি সমুদ্রপৃষ্ঠ থেকে ৩০০০ মিটার পর্যন্ত উচ্চতায় ইনস্টলেশনের জন্য উপযুক্ত। এই উচ্চতার সামঞ্জস্যতা বিভিন্ন ভৌগলিক অবস্থানে নমনীয় মোতায়েনের অনুমতি দেয়।

3.ZW20-12(F) সার্কিট ব্রেকার ধুলো, ধোঁয়া, ক্ষয়কারী গ্যাস, বাষ্প, বা লবণ স্প্রে দ্বারা সৃষ্ট পরিবেষ্টিত বায়ু দূষণ প্রতিরোধ করার জন্য নির্মিত হয়।এটি ক্লাস IV দূষণ স্তরের মান পূরণের জন্য ডিজাইন করা হয়েছে, যা নিশ্চিত করে যে চক্র বিচ্ছিন্নকারী চ্যালেঞ্জিং এবং ক্ষয়কারী পরিবেশেও স্থিতিস্থাপক এবং কার্যকর থাকে।

4সর্বাধিক বায়ু গতির সহনশীলতা 34 মি / সেকেন্ডের সাথে (সিলিন্ডারের পৃষ্ঠের উপর 700 Pa এর সমতুল্য), সার্কিট ব্রেকারটি তার কর্মক্ষমতা বা স্থায়িত্বকে হ্রাস না করে শক্তিশালী বাতাসের প্রতিরোধ করতে পারে।এই বায়ু গতি প্রতিরোধের চরম আবহাওয়া পরিস্থিতিতে সার্কিট ব্রেকার নির্ভরযোগ্য কাজ নিশ্চিত.

5সার্কিট ব্রেকারটি তার পারফরম্যান্সে বাহ্যিক কম্পন বা স্থল আন্দোলনের প্রভাবকে কমিয়ে আনতে ডিজাইন করা হয়েছে।এর নির্মাণ এবং অভ্যন্তরীণ যন্ত্রপাতিগুলি কম্পন শোষণ এবং মৃদু করার জন্য ডিজাইন করা হয়েছে, যা নিশ্চিত করে যে সার্কিট ব্রেকার বাহ্যিক ব্যাঘাত দ্বারা প্রভাবিত হয় না।

6. ZW20-12 ((F) সার্কিট ব্রেকারটি সেকেন্ডারি সিস্টেমে প্ররোচিত ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) সীমাবদ্ধ করার জন্য ডিজাইন করা হয়েছে। সেকেন্ডারি সিস্টেমে প্ররোচিত EMI এর ব্যাপ্তি 1.6kV অতিক্রম করে না,সার্কিট ব্রেকারটি অত্যধিক ইলেক্ট্রোম্যাগনেটিক ব্যাঘাত সৃষ্টি করে না যা অন্য সংযুক্ত সরঞ্জামগুলির কাজকে ব্যাহত করতে পারে।




টেকনিক্যাল প্যারামিটারঃ

ZW20-12 ((F)

জি ডব্লিউ ৯-১০
