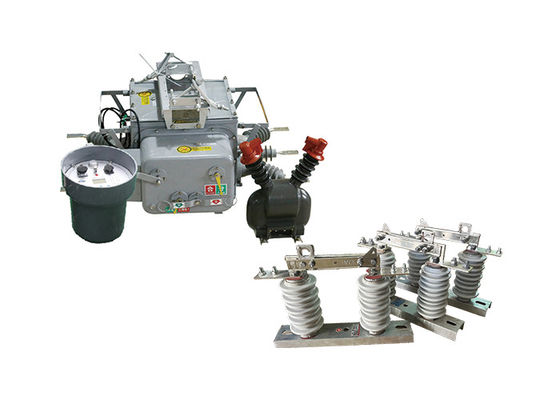

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ সহ সহজেই পরিচালিত নিয়ামক সহ তিন ফেজ শক্তিশালী সীমান্ত লোড সুইচ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ সহ সহজেই পরিচালিত নিয়ামক সহ তিন ফেজ শক্তিশালী সীমান্ত লোড সুইচ


পণ্যের বর্ণনাঃ

ZW20-12 ((F) সীমান্ত লোড সুইচটি 10kV বিতরণ লাইনগুলির জন্য উপযুক্ত যা তিন-ফেজ এসি 50Hz।

এটিতে ZW20-12 বহিরঙ্গন উচ্চ-ভোল্টেজ এসি ভ্যাকুয়াম সার্কিট ব্রেকার, সেকশনালাইজার কন্ট্রোলার, পিডিএ হ্যান্ডহেল্ড কম্পিউটার এবং অন্যান্য উপাদান রয়েছে।বৈদ্যুতিক সংযোগ বিমানের প্লাগ এবং বাইরের সীলমোহর নিয়ন্ত্রণ তারের মাধ্যমে করা হয়.

এটিতে ত্রুটি সনাক্তকরণ, সুরক্ষা নিয়ন্ত্রণ এবং যোগাযোগের ফাংশন রয়েছে।এটি স্বয়ংক্রিয়ভাবে ত্রুটি বিভাগের বিচ্ছিন্ন এবং একটি ত্রুটি ঘটেছে পরে খুব অল্প সময়ের মধ্যে সুস্থ বিভাগে শক্তি পুনরুদ্ধার করতে পারেনএটি মাল্টি-ফাংশনাল মনিটরিং, সিস্টেম সরঞ্জামগুলির তথ্য অনুসন্ধান,বিতরণ ব্যবস্থার ভৌগলিক তথ্য ব্যবস্থার ব্যবহারকারী তথ্য এবং রক্ষণাবেক্ষণের অবস্থা অনলাইনে প্রদর্শন করাএটি কম্পিউটার-সহায়িত বিতরণ অটোমেশনের একটি উন্নত পর্যায়ের প্রতিনিধিত্ব করে।

GW9-10 উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ একটি ধরণের বহনযোগ্য ডিভাইস যা রক্ষণাবেক্ষণ, মেরামত বা জরুরী উদ্দেশ্যে বৈদ্যুতিক বিতরণ লাইনগুলি বিচ্ছিন্ন এবং গ্রাউন্ডিংয়ের জন্য ব্যবহৃত হয়।এটি একটি বহুমুখী সরঞ্জাম যা বিভিন্ন অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে, যার মধ্যে রয়েছে এয়ারহেড ডিস্ট্রিবিউশন লাইন, সাবস্টেশন এবং শিল্প সুবিধা।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচটি একক ব্যক্তির দ্বারা পরিচালিত হওয়ার জন্য ডিজাইন করা হয়েছে, এটি ব্যবহার এবং চালনা করা সহজ করে তোলে। এটি একটি টেলিস্কোপিং ফাইবারগ্লাস মেরু,যা বৈদ্যুতিক সরঞ্জাম পৌঁছানোর জন্য প্রসারিত করা যেতে পারে, এবং একটি সেট বিনিময়যোগ্য সংযুক্তি, যা ব্যবহারকারীকে বিভিন্ন কাজ সম্পাদন করতে দেয়, যেমন সুইচ এবং গ্রাউন্ডিং লাইন খোলা বা বন্ধ করা।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচটি বৈদ্যুতিক সার্কিটে একটি দৃশ্যমান বিরতি প্রদানের জন্য ডিজাইন করা হয়েছে, যা শক্তিযুক্ত সরঞ্জামগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগের বিরুদ্ধে রক্ষা করতে সহায়তা করে।এটি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্যও ডিজাইন করা হয়েছে, যেমন শক্তিশালী বাতাস, বৃষ্টি এবং তুষারপাত, এটি বহিরঙ্গন পরিবেশে ব্যবহারের জন্য উপযুক্ত।


যখন GW9-10 সিরিজ আইসোলেটর সুইচটি ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে ব্যবহার করা যেতে পারে তখন ব্যবহারের দ্বৈত প্রভাব।



কন্ট্রোলারের বৈশিষ্ট্যঃ

1. 485 / 232 যোগাযোগ ইন্টারফেস সঙ্গে, বা অপটিক্যাল ফাইবার মাধ্যমে, ওয়্যারলেস রিমোট মনিটরিং; পুনরায় বন্ধ করার পরে ত্বরণ ফাংশনঃ যখন সুইচ ভারী হয়

2. স্থায়ী ব্যর্থতার ক্ষেত্রে, স্বয়ংক্রিয় ত্বরণ ট্রিপিং;

3. রিমোট কন্ট্রোল / ম্যানুয়াল বন্ধ যাত্রা ত্বরান্বিত, এবং recloser লকঃ ব্যবহারকারী পাওয়ার পরে লাইন মেরামত, যদি গ্রাউন্ডিং সুইচ অপসারণ করতে ভুলবেন

ট্রিপিং ত্বরান্বিত করা উচিত;

3. তিন পুনরায় লকিং বিলম্ব সময় সামঞ্জস্য করা যেতে পারে;

ট্রিপ-বন্ধ সার্কিটটি অ্যান্টি-মাইস অপারেশন ডিজাইন গ্রহণ করে এবং অ্যান্টি-ট্রিপিংয়ের ফাংশন রয়েছে।

4. শূন্য-ক্রম প্রবাহ অঞ্চলের অভ্যন্তরীণ ত্রুটিগুলিকে অঞ্চলের বাইরে ত্রুটিগুলি থেকে আলাদা করতে পারে।

5রিমোট কন্ট্রোল সুইচটি ভুল অপারেশন রোধ করার জন্য ডিজাইন করা হয়েছে।




প্রয়োগঃ

1খনির কাজঃ ZW20 সুইচটি ভূগর্ভস্থ এবং পৃষ্ঠতল খনিতে বৈদ্যুতিক সরঞ্জাম এবং বিদ্যুৎ বিতরণ নেটওয়ার্ক নিয়ন্ত্রণ এবং সুরক্ষার জন্য খনির কাজে ব্যবহৃত হয়।

2. ডেটা সেন্টার: এই সুইচটি ডেটা সেন্টারে ব্যবহার করা হয় যাতে গুরুত্বপূর্ণ আইটি অবকাঠামোর জন্য নির্ভরযোগ্য শক্তি বিতরণ এবং সুরক্ষা নিশ্চিত করা যায়।এটি কার্যকর লোড স্যুইচিং এবং বৈদ্যুতিক ত্রুটি বিরুদ্ধে সুরক্ষা সক্ষম.

3তেল ও গ্যাস শিল্পঃ ZW20 সুইচটি তেল ও গ্যাস শিল্পে তেল পরিশোধনাগার, পাইপলাইন এবং অফশোর প্ল্যাটফর্মগুলিতে বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ এবং সুরক্ষার জন্য প্রয়োগ করে।

4অবকাঠামোগত প্রকল্প: নির্ভরযোগ্য বিদ্যুৎ বিতরণ এবং সুরক্ষার জন্য বিমানবন্দর, সমুদ্র বন্দর এবং স্টেডিয়ামগুলির মতো বিভিন্ন অবকাঠামোগত প্রকল্পে সুইচ ব্যবহার করা হয়।

5.জল ও বর্জ্য জল পরিশোধন সুবিধাঃ ZW20 সুইচটি পাম্পিং স্টেশন, পরিচ্ছন্নতা প্ল্যান্ট,এবং বিতরণ নেটওয়ার্ক.




অবস্থা:

1উচ্চতাঃ ২০০০ মিটার

2. পরিবেশে তাপমাত্রাঃ বাইরের -30°C~+55°C

সর্বোচ্চ বার্ষিক গড় তাপমাত্রা 20°C

সর্বোচ্চ দৈনিক গড় তাপমাত্রা 30°C

3. আপেক্ষিক আর্দ্রতাঃ ৯৫% ((২৫°সি)

4. ভূকম্পন ক্ষমতাঃ ভূমি স্তর ত্বরণ 0.3g

মাটির উল্লম্ব ত্বরণ ০.১৫g

তিনটা সাইনস ওয়েভের জন্য কাজ করে

নিরাপত্তা ফ্যাক্টর ১।67

5ভূমিকম্পের তীব্রতা ৭ ডিগ্রি

6. সর্বোচ্চ দৈনিক তাপমাত্রার পার্থক্যঃ ২৫°C

7ইনস্টলেশনের স্থানঃবাহিরে, 10kv এয়ারলাইন ব্যবহারকারীর দায়িত্ব সীমাবদ্ধকরণ পয়েন্ট

8গ্রাউন্ডিং পদ্ধতিঃনিরপেক্ষ পয়েন্ট স্পর্শ করে না, আর্ক দমন কয়েল গ্রাউন্ডিং এবং কম প্রতিরোধের গ্রাউন্ডিং




টেকনিক্যাল প্যারামিটারঃ

ZW20-12 ((F)
