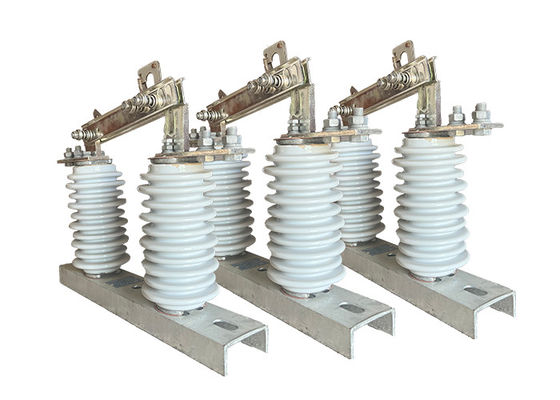

1250A 12kV-36kV Hv সংযোগ বিচ্ছিন্ন সুইচ সুরক্ষা বা নিয়ন্ত্রণের জন্য স্থায়ী স্বয়ংক্রিয়ভাবে / ম্যানুয়ালি পরিচালিত

1250A 12kV-36kV Hv সংযোগ বিচ্ছিন্ন সুইচ সুরক্ষা বা নিয়ন্ত্রণের জন্য স্থায়ী স্বয়ংক্রিয়ভাবে / ম্যানুয়ালি পরিচালিত

পণ্যের বর্ণনাঃ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ একটি বহনযোগ্য, উচ্চ-ভোল্টেজ বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ এবং মেরামতের উদ্দেশ্যে বৈদ্যুতিক সার্কিটগুলি বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি সাধারণত মাঝারি থেকে উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়.

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচটি বহনযোগ্যভাবে ডিজাইন করা হয়েছে এবং এটি যেখানে প্রয়োজন সেখানে সহজেই পরিবহন করা যেতে পারে। এটি উচ্চ ভোল্টেজ স্তরগুলি পরিচালনা করতে সক্ষম,সাধারণত কয়েক কিলোভোল্ট থেকে কয়েকশো কিলোভোল্ট পর্যন্ত.

স্যুইচটি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বিদ্যুৎ সিস্টেমের একটি বিভাগকে বিচ্ছিন্ন করতে ব্যবহৃত হয়। এটিতে চাক্ষুষ সূচক রয়েছে যা দেখায় যে স্যুইচটি খোলা বা বন্ধ রয়েছে কিনা,অপারেটরদের সার্কিটের অবস্থা জানার জন্য এটি সহজ করে তোলে.

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচটি সুইচিং এবং বিচ্ছিন্ন সার্কিট সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে, পাশাপাশি গ্রাউন্ডিং এবং ডি-এনার্জি সরঞ্জামগুলির জন্য।এটি বৈদ্যুতিক বিপদ থেকে অপারেটরদের রক্ষা করার জন্য নিরাপত্তা বৈশিষ্ট্য সঙ্গে ডিজাইন করা হয়, যেমন নিরোধক উপকরণ যা সক্রিয় অংশগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগ রোধ করে।

সুইচটি ব্যবহার করা সহজ এবং এটি পরিচালনা করার জন্য ন্যূনতম প্রশিক্ষণের প্রয়োজন। এটিতে বিনিময়যোগ্য ব্লেড রয়েছে যা সহজেই প্রতিস্থাপন করা যায়, যা আরও নমনীয়তা এবং বহুমুখিতা দেয়।

প্রয়োগঃ

1রক্ষণাবেক্ষণ এবং মেরামতঃ সংযোগ বিচ্ছিন্নকারী সুইচটি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বিদ্যুৎ লাইনের একটি অংশকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎস্পৃষ্ট হওয়ার ঝুঁকি ছাড়াই নিরাপদে কাজ করার অনুমতি দেয়.

2লোড শ্যাডিংঃ পাওয়ার ওভারলোডের ক্ষেত্রে, সংযোগ বিচ্ছিন্নকারী সুইচটি লোড শ্যাডিং এবং পাওয়ার লাইন বা সরঞ্জাম ক্ষতি রোধ করতে ব্যবহার করা যেতে পারে।

3ত্রুটি বিচ্ছিন্নতাঃ শর্ট সার্কিট বা গ্রাউন্ড ত্রুটির মতো ত্রুটির ক্ষেত্রে বিদ্যুৎ লাইনের একটি অংশ বিচ্ছিন্ন করতে সংযোগ বিচ্ছিন্ন সুইচ ব্যবহার করা যেতে পারে।এটি নেটওয়ার্কের অন্যান্য অংশে ত্রুটি ছড়িয়ে পড়ার এবং আরও ক্ষতির কারণ হতে বাধা দেয়.

4. সুইচিং অপারেশনঃ সংযোগ বিচ্ছিন্নকারী সুইচটি সুইচিং অপারেশনগুলির জন্য ব্যবহৃত হয়, যেমন পাওয়ার উত্সগুলি সংযুক্ত বা সংযোগ বিচ্ছিন্ন করা বা নেটওয়ার্কের বিভিন্ন অংশে শক্তি পুনরায় পরিচালনা করা।

5সুরক্ষাঃ সংযোগ বিচ্ছিন্নকারী সুইচটি প্রায়শই অন্যান্য সুরক্ষা ডিভাইস যেমন সার্কিট ব্রেকার এবং ফিউজগুলির সাথে একত্রে বিদ্যুৎ লাইন এবং সরঞ্জামগুলিকে ক্ষতির হাত থেকে রক্ষা করার জন্য ব্যবহৃত হয়।

6পুনর্নবীকরণযোগ্য শক্তিঃ বায়ু এবং সৌর শক্তির মতো পুনর্নবীকরণযোগ্য শক্তির উত্সগুলির ক্রমবর্ধমান ব্যবহারের সাথে সাথে এই উত্সগুলিকে বিদ্যুৎ গ্রিড থেকে সংযুক্ত এবং সংযোগ বিচ্ছিন্ন করতে সংযোগ বিচ্ছিন্নকারী সুইচ ব্যবহার করা হয়।

এই পণ্যটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত। ছুরির এক প্রান্ত বল্টস মাধ্যমে গতিশীল যোগাযোগ ছুরির মাথার উপর ইনস্টল করা হয়,এবং ছুরি অন্য প্রান্ত পৃথকভাবে স্ট্যাটিক যোগাযোগ মাথা সঙ্গে সংযুক্ত করা হয়, এবং প্রতিটি পাশ কম্প্রেশন স্প্রিংয়ের চাপ দ্বারা একটি ভাল যোগাযোগের অবস্থায় রাখা হয়। প্রতিটি ছুরি স্লট আকৃতির টাইপ, যা না শুধুমাত্র ছুরি তাপ dissipation পৃষ্ঠ বৃদ্ধি,কিন্তু তাপমাত্রা বৃদ্ধি কমাতে সহায়ক, এবং ছুরিটির যান্ত্রিক শক্তি উন্নত করে, শর্ট সার্কিটের বিরুদ্ধে গতিশীল তাপ স্থিতিশীলতা তৈরি করে।যোগাযোগের ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক যোগাযোগের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে, যা ব্রেক বন্ধ হলে স্বয়ংক্রিয়ভাবে লক হয়, যাতে ব্রেক ছুরিটি নিজের ওজন বা বৈদ্যুতিক শক্তির কারণে নিজে থেকে পড়ে না,কারণ ছাড়াই ব্রেক খোলা.

নিরাপত্তা সংক্রান্ত টিপস:

1সর্বদা যথাযথ ব্যক্তিগত সুরক্ষা সরঞ্জাম (পিপিই) যেমন গ্লাভস, সুরক্ষা চশমা এবং অগ্নি প্রতিরোধী পোশাক পরুন।

স্যুইচটিতে কাজ করার আগে, নিশ্চিত করুন যে পাওয়ার সাপ্লাই বন্ধ রয়েছে এবং স্যুইচটি সঠিকভাবে গ্রাউন্ড করা আছে।

2সুইচটি ব্যবহারের জন্য প্রস্তুতকারকের নির্দেশাবলী অনুসরণ করুন এবং সুরক্ষা বৈশিষ্ট্যগুলি এড়ানোর চেষ্টা করবেন না বা সুইচটি এর উদ্দেশ্যে নয় এমন উদ্দেশ্যে ব্যবহার করবেন না।

3. সুইচ কাজ করার সময়, বৈদ্যুতিক শক প্রতিরোধ করার জন্য বিচ্ছিন্ন সরঞ্জাম এবং সরঞ্জাম ব্যবহার করুন।

4. সুইচ এর কোন পরিবাহী অংশ স্পর্শ এড়িয়ে চলুন এবং সুইচ থেকে নিরাপদ দূরত্ব বজায় রাখুন যখন এটি কাজ করছে।

5আপনি যদি যোগ্য এবং প্রশিক্ষিত পেশাদার না হন তবে স্বয়ংক্রিয়ভাবে সুইচটি মেরামত বা পরিবর্তন করার চেষ্টা করবেন না।

6. সুইচটির আশেপাশের এলাকা পরিষ্কার রাখুন এবং তার কাজকে বাধা দিতে পারে এমন ধ্বংসাবশেষ থেকে মুক্ত থাকুন।

7স্যুইচটি নিয়মিত পরিদর্শন করুন এবং যত তাড়াতাড়ি সম্ভব ক্ষতিগ্রস্ত বা পরা অংশগুলি প্রতিস্থাপন করুন।

8শুধুমাত্র অনুমোদিত কর্মীদেরই সুইচটি ব্যবহার বা রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত।

9. জরুরী পরিস্থিতিতে, প্রতিষ্ঠিত জরুরী পদ্ধতি অনুসরণ করুন এবং অবিলম্বে সুইচ থেকে বিদ্যুৎ বন্ধ করুন।

অবস্থা:

1. উচ্চতা 1000 মিটার অতিক্রম করে না

2. পরিবেষ্টিত বায়ুর তাপমাত্রাঃ সর্বোচ্চ + 40'C; সর্বনিম্নঃসাধারণ এলাকা -30'C, প্যারামোস -40'C;

3. বায়ুর চাপ 700Pa অতিক্রম করে না. ((বায়ুর গতি 34m / s এর সাথে মিলে যায়);

4ভূমিকম্পের তীব্রতা ৮ ডিগ্রি ছাড়িয়ে যাবে না।

5. কাজের পরিস্থিতিতে ঘন ঘন ভারী কম্পন নেই;

6সাধারণ ধরনের বিচ্ছিন্নকারী ইনস্টলেশন সাইট গ্যাস, ধোঁয়া রাসায়নিক জমা, লবণ স্প্রে কুয়াশা, ধুলো থেকে দূরে রাখা উচিত

এবং অন্যান্য বিস্ফোরক এবং ক্ষয়কারী পদার্থ যা আইসোলেশনের বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাকে গুরুতরভাবে প্রভাবিত করে

7. দূষণ-প্রমাণ টাইপ বিচ্ছিন্নকারী গুরুতর নোংরা conduction এলাকায় প্রযোজ্য, তবে, এটা কোন বিস্ফোরক বিষয় এবং আগুন সৃষ্টি বিষয় হওয়া উচিত নয়

টেকনিক্যাল প্যারামিটারঃ
