12kV 630A এইচভি এসি উচ্চ দক্ষতাপাওয়ার সংযোগ বিচ্ছিন্ন সুইচ গিগাবাইট 1985-2014 বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে কম ঝুঁকি

12kV 630A এইচভি এসি উচ্চ দক্ষতাপাওয়ার সংযোগ বিচ্ছিন্ন সুইচ গিগাবাইট 1985-2014 বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে কম ঝুঁকি

পণ্যের বর্ণনাঃ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি বিদ্যুৎ পরিবহন এবং বিতরণ ব্যবস্থার অপরিহার্য উপাদান।যেহেতু তারা রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য নেটওয়ার্কের নির্দিষ্ট অংশগুলিকে বিচ্ছিন্ন করতে দেয়ত্রুটি বা অন্য কোনও অস্বাভাবিক অবস্থার ক্ষেত্রে নেটওয়ার্কের অংশগুলিকে বিচ্ছিন্ন করতেও এগুলি ব্যবহার করা যেতে পারে।

এই সুইচগুলি উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে এবং সাধারণত স্টেইনলেস স্টিল, অ্যালুমিনিয়াম বা তামা যেমন টেকসই এবং শক্তসমর্থ উপকরণ থেকে নির্মিত হয়।এগুলি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে, যেমন চরম তাপমাত্রা, শক্তিশালী বাতাস এবং ভারী বৃষ্টিপাত।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির বিভিন্ন ধরণের রয়েছে, যার মধ্যে রয়েছে এয়ার-ব্রেক সুইচ, তেল-ডুবে থাকা সুইচ এবং গ্যাস-বিচ্ছিন্ন সুইচ। এয়ার-ব্রেক সুইচগুলি সর্বাধিক সাধারণ প্রকার,এবং তারা যোগাযোগের একটি সেট ব্যবহার করে কাজ করে যা শারীরিকভাবে বিচ্ছিন্ন যখন সুইচ খোলা হয়তেল নিমজ্জিত সুইচগুলি সাধারণত উচ্চ ভোল্টেজ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় এবং সুইচটি খোলার সময় আর্কিং প্রতিরোধ করতে তেল দিয়ে ভরা হয়।গ্যাস-বিচ্ছিন্ন সুইচগুলি সুইচ পরিচিতিগুলি বিচ্ছিন্ন করতে সালফার হেক্সাফ্লোরাইড গ্যাস ব্যবহার করে, যা ছোট এবং আরও কমপ্যাক্ট সুইচ ডিজাইনের অনুমতি দেয়।

উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি যথাযথ প্রশিক্ষণপ্রাপ্ত যোগ্য কর্মীদের দ্বারা পরিচালিত এবং রক্ষণাবেক্ষণ করা উচিত। এই সুইচগুলির সাথে কাজ করার সময় নিরাপত্তা পদ্ধতি অনুসরণ করা উচিত,যথাযথ ব্যক্তিগত সুরক্ষা সরঞ্জাম ব্যবহার এবং সরঞ্জামগুলির দুর্ঘটনাক্রমে জ্বালানি রোধ করার জন্য লকআউট / ট্যাগ আউট পদ্ধতি অনুসরণ করা সহউচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির নিয়মিত রক্ষণাবেক্ষণ এবং পরীক্ষা করাও গুরুত্বপূর্ণ যাতে তারা সঠিকভাবে কাজ করে এবং ব্যবহারের জন্য নিরাপদ।

স্থানঃ

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার এবং বহিরঙ্গন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন আইসোলেটরের মধ্যে সম্পর্ক বিদ্যুৎ ব্যবস্থায় তাদের পরিপূরক ভূমিকা রয়েছেঃ

সার্কিট বিচ্ছিন্নতাঃ ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক অপারেশনের সময় বা ত্রুটির ক্ষেত্রে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করার জন্য দায়ী।এটি বর্তমান প্রবাহ বিরতি প্রাথমিক উপায় হিসাবে কাজ করেএর বিপরীতে, সংযোগ বিচ্ছিন্নকারীটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময় সার্কিটটিকে পাওয়ার উত্স থেকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি শারীরিকভাবে সার্কিট খোলার দ্বারা নিরাপত্তা একটি অতিরিক্ত স্তর প্রদান করে.

সমন্বয়: উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী প্রায়ই একসাথে কাজ করার জন্য সমন্বয় করা হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।

নিরাপত্তা ও রক্ষণাবেক্ষণঃ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করতে সংযোগ বিচ্ছিন্নকারী একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ। অন্যদিকে, ভ্যাকুয়াম সার্কিট ব্রেকারটি স্বাভাবিক ক্রিয়াকলাপের সময় এবং ত্রুটির ক্ষেত্রে সিস্টেমটিকে রক্ষা করে।

গঠনঃ

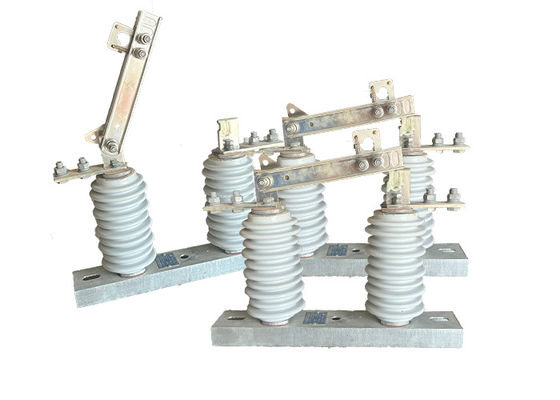

বর্ণিত পণ্যটি একটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত।ছুরি বোল্ট মাধ্যমে গতিশীল যোগাযোগ ছুরি মাথা উপর ইনস্টল করা হয় এবং স্ট্যাটিক যোগাযোগ মাথা সঙ্গে আলাদাভাবে সংযুক্ত করা হয়. উভয় পক্ষই কম্প্রেশন স্প্রিংয়ের চাপ দ্বারা একটি ভাল যোগাযোগের অবস্থায় রাখা হয়। ছুরিটি একটি স্লট-আকৃতির টাইপ,যা তাপ অপসারণ পৃষ্ঠ বৃদ্ধি এবং তাপমাত্রা বৃদ্ধি হ্রাসএটি ছুরির যান্ত্রিক শক্তিতে অবদান রাখে এবং এটি শর্ট সার্কিটের বিরুদ্ধে গতিশীলভাবে তাপ স্থিতিশীল করে তোলে।
স্পর্শকাতর ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক স্পর্শের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে। যখন ব্রেক বন্ধ হয়,ডিভাইসটি স্বয়ংক্রিয়ভাবে লক হচ্ছে, তাই ব্রেক ছুরিটি তার নিজের ওজন বা বৈদ্যুতিক শক্তির কর্মের কারণে পড়ে যাবে না, যা বিনা কারণে ব্রেকটি খুলতে পারে।
এই পণ্যটি সাধারণত বিদ্যুৎ পরিবহন ও বিতরণ ব্যবস্থায় ব্যবহৃত হয় এবং বিদ্যুৎ নেটওয়ার্কের সঠিক কাজ নিশ্চিত করতে এটি গুরুত্বপূর্ণ ভূমিকা পালন করে।এই সুইচগুলির সাথে কাজ করার সময় সঠিক নিরাপত্তা পদ্ধতি অনুসরণ করা উচিত, এবং শুধুমাত্র যোগ্যতাসম্পন্ন এবং প্রশিক্ষিত কর্মীদের তাদের পরিচালনা ও রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত।

উপকারিতা:

1সহজ কাঠামোঃ বিচ্ছিন্নতা সুইচটি একটি সরল কাঠামোর সাথে ডিজাইন করা হয়েছে, যা বোঝা এবং পরিচালনা করা সহজ করে তোলে।

কম রক্ষণাবেক্ষণঃ এর নকশা এবং নির্মাণের কারণে, বিচ্ছিন্নতা সুইচটির ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজন হয়, ঘন ঘন পরিদর্শন এবং মেরামতের প্রয়োজন হ্রাস করে।

2. উচ্চ বিরতি এবং বন্ধের রৈখিকতাঃ বিচ্ছিন্ন সুইচটির দুর্দান্ত বিরতি এবং বন্ধের রৈখিকতা রয়েছে, সুইচিং অপারেশন চলাকালীন মসৃণ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

3উচ্চ নির্ভরযোগ্যতাঃ সুইচটি নির্ভরযোগ্য পারফরম্যান্স প্রদানের জন্য নির্মিত হয়েছে, অপারেশন চলাকালীন ত্রুটি বা ব্যর্থতার ঝুঁকি হ্রাস করে।

4. আন্তর্জাতিক মানের সাথে তুলনাযোগ্যঃ GW9-12 ((W) সিরিজের বিচ্ছিন্নতা সুইচ দেশীয় এবং আন্তর্জাতিকভাবে অনুরূপ পণ্যগুলির স্তর পূরণ করে বা অতিক্রম করে,বাজারে এর সামঞ্জস্যতা এবং প্রতিযোগিতামূলকতা নিশ্চিত করা.

প্রয়োগঃ

1বিদ্যুৎ নেটওয়ার্কঃ ওভারহেড উচ্চ ভোল্টেজ উল্লম্ব বিচ্ছিন্নকারী সুইচটি বিদ্যুৎ নেটওয়ার্কের একটি গুরুত্বপূর্ণ উপাদান, যেখানে এটি রক্ষণাবেক্ষণ বা মেরামতের জন্য সংক্রমণ লাইনের বিভাগগুলি বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি বিদ্যুৎ নেটওয়ার্ককে কার্যকর এবং নির্ভরযোগ্য রাখতে সহায়তা করেএমনকি রক্ষণাবেক্ষণ বা মেরামতের সময়ও।

2. বৈদ্যুতিক সাবস্টেশনঃ উচ্চ ভোল্টেজ উল্লম্ব বিচ্ছিন্ন সুইচটিও সাধারণত বৈদ্যুতিক সাবস্টেশনে ব্যবহৃত হয়,যেখানে এটি পৃথক ট্রান্সফরমার বা রক্ষণাবেক্ষণ বা মেরামতের জন্য অন্যান্য সরঞ্জাম বিচ্ছিন্ন করতে ব্যবহৃত হয়এটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময়ও সাবস্টেশনটি কার্যকর এবং নির্ভরযোগ্য থাকতে সহায়তা করে।

3. পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃ ওভারহেড উচ্চ ভোল্টেজ উল্লম্ব বিচ্ছিন্ন সুইচটি পুনর্নবীকরণযোগ্য শক্তি সিস্টেমে যেমন বায়ু ও সৌর বিদ্যুৎ কেন্দ্রগুলিতেও ব্যবহৃত হয়,রক্ষণাবেক্ষণ বা মেরামতের জন্য ট্রান্সমিশন লাইনের অংশগুলি বিচ্ছিন্ন করতেএটি রক্ষণাবেক্ষণ বা মেরামতের সময়ও পুনর্নবীকরণযোগ্য শক্তি সিস্টেমটি কার্যকর এবং নির্ভরযোগ্য থাকতে সহায়তা করে।

অবস্থা:

1. উচ্চতা 1000 মিটার অতিক্রম করে না

2. পরিবেষ্টিত বায়ুর তাপমাত্রাঃ সর্বোচ্চ + 40'C; সর্বনিম্নঃসাধারণ এলাকা -30'C, প্যারামোস -40'C;

3. বায়ুর চাপ 700Pa অতিক্রম করে না. ((বায়ুর গতি 34m / s এর সাথে মিলে যায়);

4ভূমিকম্পের তীব্রতা ৮ ডিগ্রি ছাড়িয়ে যাবে না।

5. কাজের পরিস্থিতিতে ঘন ঘন ভারী কম্পন নেই;

6সাধারণ ধরনের বিচ্ছিন্নকারী ইনস্টলেশন সাইট গ্যাস, ধোঁয়া রাসায়নিক জমা, লবণ স্প্রে কুয়াশা, ধুলো থেকে দূরে রাখা উচিত

এবং অন্যান্য বিস্ফোরক এবং ক্ষয়কারী পদার্থ যা আইসোলেশনের বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাকে গুরুতরভাবে প্রভাবিত করে

7. দূষণ-প্রমাণ টাইপ বিচ্ছিন্নকারী গুরুতর নোংরা conduction এলাকায় প্রযোজ্য, তবে, এটা কোন বিস্ফোরক পদার্থ এবং পদার্থ আগুন সৃষ্টি করা উচিত নয়

টেকনিক্যাল প্যারামিটারঃ
