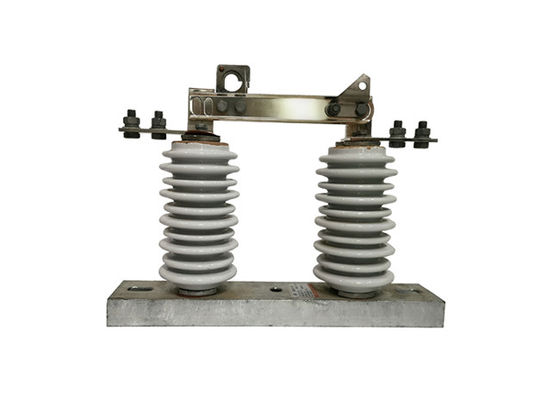

GW9-10/1000A পোরসেলান একক ফেজ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ ভ্যাকুয়াম বহিরঙ্গন সংযোগ বিচ্ছিন্নকারী

GW9-10/1000A পোরসেলান একক ফেজ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ ভ্যাকুয়াম বহিরঙ্গন সংযোগ বিচ্ছিন্নকারী

পণ্যের বর্ণনাঃ

GW9-10/1000A সিঙ্গল ফেজ হাই ভোল্টেজ ডিসকানেক্ট সুইচ হল একটি বৈদ্যুতিক সুইচ যা একটি সিঙ্গল ফেজ হাই ভোল্টেজ সার্কিটকে তার পাওয়ার উত্স থেকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি সাধারণত রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে সার্কিটের একটি নির্দিষ্ট বিভাগে শক্তি সংযোগ বিচ্ছিন্ন করার একটি নিরাপদ উপায় সরবরাহ করতে শক্তি বিতরণ সিস্টেমে ব্যবহৃত হয়. সুইচ সাধারণত যোগাযোগের একটি সেট নিয়ে গঠিত যা অ্যাপ্লিকেশন উপর নির্ভর করে ম্যানুয়ালি বা স্বয়ংক্রিয়ভাবে খোলা বা বন্ধ করা যেতে পারে। যখন সুইচ বন্ধ অবস্থানে থাকে,বর্তমান সার্কিট মাধ্যমে প্রবাহিত করতে পারেন, এবং যখন সুইচ খোলা থাকে, সার্কিটটি পাওয়ার সোর্স থেকে বিচ্ছিন্ন হয়।

গঠনঃ

এই পণ্যটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত। ছুরির এক প্রান্ত বল্টস মাধ্যমে গতিশীল যোগাযোগ ছুরির মাথার উপর ইনস্টল করা হয়,এবং ছুরি অন্য প্রান্ত পৃথকভাবে স্ট্যাটিক যোগাযোগ মাথা সঙ্গে সংযুক্ত করা হয়, এবং প্রতিটি পাশ কম্প্রেশন স্প্রিংয়ের চাপ দ্বারা একটি ভাল যোগাযোগের অবস্থায় রাখা হয়। প্রতিটি ছুরি স্লট আকৃতির টাইপ, যা না শুধুমাত্র ছুরি তাপ dissipation পৃষ্ঠ বৃদ্ধি,কিন্তু তাপমাত্রা বৃদ্ধি কমাতে সহায়ক, এবং ছুরিটির যান্ত্রিক শক্তি উন্নত করে, শর্ট সার্কিটের বিরুদ্ধে গতিশীল তাপ স্থিতিশীলতা তৈরি করে।যোগাযোগের ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক যোগাযোগের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে, যা ব্রেক বন্ধ হলে স্বয়ংক্রিয়ভাবে লক হয়, যাতে ব্রেক ছুরিটি নিজের ওজন বা বৈদ্যুতিক শক্তির কারণে নিজে থেকে পড়ে না,কারণ ছাড়াই ব্রেক খোলা.

অপারেশনঃ

1 প্রস্তুতিঃস্যুইচটি চালু করার আগে, সার্কিটটি বিদ্যুৎ থেকে নিষ্ক্রিয় করা উচিত এবং কোনও বৈদ্যুতিক ঝুঁকি এড়ানোর জন্য সঠিকভাবে গ্রাউন্ড করা উচিত। স্যুইচটি ক্ষতি বা পরিধানের লক্ষণগুলির জন্য পরীক্ষা করা উচিত।
2 স্যুইচ বন্ধ করাঃস্যুইচ বন্ধ করার জন্য, অপারেটরটি ম্যানুয়ালি বা দূরবর্তীভাবে স্যুইচ হ্যান্ডেল বা নিয়ন্ত্রণ লিভারটি বন্ধ অবস্থানে সরিয়ে দেয়। এটি সার্কিটটিকে পাওয়ার উত্সের সাথে সংযুক্ত করে,সার্কিট দিয়ে বর্তমান প্রবাহিত করার অনুমতি দেয়.
3 স্যুইচ খুলুনঃস্যুইচটি খুলতে, অপারেটর ম্যানুয়ালি বা দূরবর্তীভাবে স্যুইচ হ্যান্ডেল বা নিয়ন্ত্রণ লিভারটি খোলা অবস্থানে সরিয়ে দেয়। এটি পাওয়ার উত্স থেকে সার্কিটটি সংযোগ বিচ্ছিন্ন করে,বর্তমান প্রবাহ বিরতি.
4 আর্ক ম্যানেজমেন্টঃযখন সুইচ খোলা হয়, যোগাযোগের মধ্যে একটি বৈদ্যুতিক আর্ক ঘটতে পারে, যা বিপজ্জনক হতে পারে এবং সুইচ ক্ষতি হতে পারে।সুইচটি এমন ডিভাইস দিয়ে সজ্জিত হতে পারে যেমন আর্ক স্ল্যাশ বা ব্লোআউট কয়েল.
৫ নিরাপত্তাঃউচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির অপারেটরদের বৈদ্যুতিক বিপদগুলি প্রতিরোধের জন্য যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করতে হবে। এর মধ্যে ব্যক্তিগত সুরক্ষা সরঞ্জাম পরা, দলবদ্ধভাবে কাজ করা,এবং লকআউট/ট্যাগআউট পদ্ধতি অনুসরণ করে.
