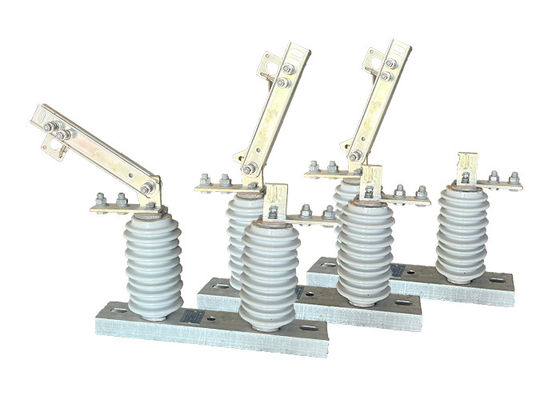

বৈদ্যুতিক S&C লোডবাস্টার ডিসকানেক্ট সুইচ পোরসেলান উচ্চ ভোল্টেজ ডিসকানেক্ট সুইচ পুনর্নবীকরণযোগ্য শক্তি সিস্টেমে প্রয়োগ করা
পণ্যের বর্ণনাঃ
উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ হল একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা মেরামতের জন্য একটি ওভারহেড পাওয়ার ট্রান্সমিশন লাইনের একটি বিভাগকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি সাধারণত উচ্চ ভোল্টেজ বৈদ্যুতিক সিস্টেমে ব্যবহৃত হয়, যেমন বিদ্যুৎ সরবরাহকারী সংস্থাগুলি দীর্ঘ দূরত্বের উপর বিদ্যুৎ প্রেরণের জন্য ব্যবহার করে।
সুইচটি একটি উচ্চতর কাঠামোর উপর মাউন্ট করা হয়, যেমন একটি ট্রান্সমিশন টাওয়ার বা মেরু, এবং এটি বহিরঙ্গন বৈদ্যুতিক সিস্টেমে সম্মুখীন কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে।এটি একটি উল্লম্ব বৈশিষ্ট্য, বা উপরে-নীচে, স্যুইচ যোগাযোগগুলি সংযুক্ত বা বিচ্ছিন্ন করার জন্য গতি, যা সাধারণত তামা বা অন্যান্য পরিবাহী উপকরণ থেকে তৈরি করা হয়।
সংযোগ বিচ্ছিন্ন সুইচটি ট্রান্সমিশন লাইনে একটি দৃশ্যমান বিরতি প্রদানের জন্য ডিজাইন করা হয়েছে, যা রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎস্পৃষ্ট বা সরঞ্জাম ক্ষতির ঝুঁকি ছাড়াই নিরাপদে লাইনে কাজ করার অনুমতি দেয়।এটি প্রায়ই অন্যান্য নিরাপত্তা ডিভাইসের সাথে একযোগে ব্যবহার করা হয়, যেমন গ্রাউন্ডিং সুইচ এবং সার্জ আরাস্টার, বৈদ্যুতিক সিস্টেম এবং এটিতে কাজ করা লোকদের রক্ষা করতে।
সামগ্রিকভাবে, উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচটি আধুনিক বিদ্যুৎ সংক্রমণ সিস্টেমের একটি গুরুত্বপূর্ণ উপাদান, যা বৈদ্যুতিক গ্রিডের নির্ভরযোগ্য এবং নিরাপদ অপারেশন নিশ্চিত করে।
বৈশিষ্ট্যঃ
1. সুইচগিয়ার ইন্টিগ্রেশনঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি সাধারণত সুইচগিয়ার সিস্টেমে সংহত করা হয়, যার মধ্যে অন্যান্য সুরক্ষা ডিভাইস যেমন সার্কিট ব্রেকার, ফিউজ এবং রিলে অন্তর্ভুক্ত রয়েছে।এই ইন্টিগ্রেশন উচ্চ ভোল্টেজ সার্কিট ব্যাপক নিয়ন্ত্রণ এবং সুরক্ষা অনুমতি দেয়, নিরাপদ এবং দক্ষ অপারেশন নিশ্চিত করে।
2দূরবর্তী অপারেশনঃ অনেক উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি দূরবর্তী অপারেশন ক্ষমতা দিয়ে সজ্জিত, যা তাদের কেন্দ্রীভূত অবস্থান থেকে নিয়ন্ত্রণ করার অনুমতি দেয়।এই বৈশিষ্ট্যটি সম্ভাব্য বিপজ্জনক পরিবেশে ম্যানুয়াল অপারেটিংয়ের প্রয়োজন দূর করে সুবিধা এবং নিরাপত্তা বৃদ্ধি করে.
3.আর্ক দমনঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি সুইচটি খোলার বা বন্ধ করার সময় বৈদ্যুতিক আর্কগুলির গঠন এবং বিস্তার দমন করার জন্য ডিজাইন করা হয়েছে।যেমন আর্ক স্ল্যাশ বা আর্ক দমন চেম্বার ব্যবহার, সুইচ এবং আশেপাশের সরঞ্জামগুলির ক্ষতির ঝুঁকি হ্রাস করতে এবং বৈদ্যুতিক দুর্ঘটনার সম্ভাবনা হ্রাস করতে সহায়তা করে।
4ত্রুটি সনাক্তকরণঃ কিছু উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ ত্রুটি সনাক্তকরণ প্রক্রিয়া দিয়ে সজ্জিত যা অস্বাভাবিক অবস্থা, যেমন অত্যধিক বর্তমান বা ভোল্টেজ সনাক্ত করতে পারে,এবং একটি স্বয়ংক্রিয় সুইচ খোলার ট্রিগারএই ক্ষমতা দ্রুত ত্রুটিযুক্ত বিভাগ বিচ্ছিন্ন করে এবং আরও ক্ষতি রোধ করে সার্কিটের সামগ্রিক সুরক্ষা বাড়ায়।
5মডুলারিটি এবং স্কেলযোগ্যতাঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি প্রায়শই মডুলার হতে ডিজাইন করা হয়, যা বৈদ্যুতিক সিস্টেমে সহজ ইনস্টলেশন, প্রতিস্থাপন বা সম্প্রসারণের অনুমতি দেয়।এই মডুলারিটি নমনীয়তা এবং স্কেলযোগ্যতা সক্ষম করে, যা সিস্টেমকে পরিবর্তিত অপারেশনাল প্রয়োজনীয়তার সাথে মানিয়ে নিতে সুবিধাজনক করে তোলে।
নিরাপত্তা ঝুঁকিঃ
1. বৈদ্যুতিক শকঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি যদি সঠিকভাবে পরিচালিত না হয় তবে একটি সম্ভাব্য মারাত্মক বৈদ্যুতিক শক সরবরাহ করতে পারে।এটি ঘটতে পারে যদি সুইচটি খোলার আগে সঠিকভাবে বিচ্ছিন্ন না হয় বা যদি সরঞ্জামটিতে ত্রুটি থাকে.
2.আর্ক ফ্ল্যাশঃ যখন উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি খোলা হয়, তখন একটি আর্ক ফ্ল্যাশ ঘটতে পারে, যা তাপ, আলো এবং চাপের আকারে উল্লেখযোগ্য পরিমাণে শক্তি মুক্তি দিতে পারে। এটি পোড়া হতে পারে,চোখের ক্ষতি, এবং অন্যান্য আঘাত।
3সরঞ্জাম ত্রুটিঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি যদি সঠিকভাবে রক্ষণাবেক্ষণ না করা হয় বা যদি তারা অতিরিক্ত লোড হয় তবে ব্যর্থ হতে পারে। এটি সরঞ্জাম ক্ষতি, বৈদ্যুতিক আগুন এবং অন্যান্য বিপদ হতে পারে।
4পরিবেশগত বিপদঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি প্রায়শই বহিরঙ্গন পরিবেশে অবস্থিত, যেখানে তারা চরম আবহাওয়ার অবস্থার মুখোমুখি হতে পারে, যেমন শক্তিশালী বাতাস, ভারী বৃষ্টিপাত,আর বজ ্ রপাতের সাথে,এই পরিস্থিতিগুলি সরঞ্জাম পরিচালনা বা রক্ষণাবেক্ষণকারী কর্মীদের জন্য অতিরিক্ত নিরাপত্তা ঝুঁকি সৃষ্টি করতে পারে।
পি.এস.
উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির সাথে যুক্ত ঝুঁকিগুলি হ্রাস করার জন্য, উপযুক্ত ব্যক্তিগত সুরক্ষা সরঞ্জাম ব্যবহার সহ যথাযথ সুরক্ষা পদ্ধতি অনুসরণ করা গুরুত্বপূর্ণ,লকআউট এবং ট্যাগআউট পদ্ধতি অনুসরণ করে, এবং নিশ্চিত করে যে শুধুমাত্র যোগ্যতাসম্পন্ন এবং প্রশিক্ষিত কর্মীদের সরঞ্জাম পরিচালনা এবং রক্ষণাবেক্ষণের অনুমতি দেওয়া হয়।সরঞ্জামগুলির নিয়মিত রক্ষণাবেক্ষণ এবং পরীক্ষাও সরঞ্জামগুলির ব্যর্থতা এবং অন্যান্য বিপদের ঝুঁকি হ্রাস করতে সহায়তা করতে পারে.
ফাংশনঃ
একটি উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী প্রধান ফাংশন উচ্চ ভোল্টেজ এসি কন্ডাক্টর এবং সমর্থন কাঠামোর মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করা হয়,এবং কন্ডাক্টর এর ওজন সমর্থনএটি উচ্চ মাত্রার ভোল্টেজ এবং বৈদ্যুতিক স্রোতের প্রতিরোধের জন্য ডিজাইন করা হয়েছে এবং সাধারণত বৈদ্যুতিক আর্কিং এবং জারা প্রতিরোধী উপকরণ তৈরি করা হয়,যেমন পোরসিলিন বা পলিমার.
অবস্থা:
1ইনস্টলেশনের জন্য সর্বোচ্চ উচ্চতা 1000 মিটার অতিক্রম করা উচিত নয়।
2. পরিবেষ্টিত বায়ুর তাপমাত্রা +40'C অতিক্রম করা উচিত নয়, এবং সাধারণ এলাকায়, এটি -30'C এর নিচে পড়া উচিত নয়।
3বায়ুর চাপ ৭০০Pa এর বেশি হওয়া উচিত নয়, যা ৩৪ মিটার/সেকেন্ডের বাতাসের গতির সাথে মিলে যায়।
4... আইসোলেটরটি ৮ ডিগ্রি পর্যন্ত তীব্রতার ভূমিকম্প সহ্য করতে সক্ষম হবে.
5. আইসোলেটরটি এমন জায়গায় ইনস্টল করা উচিত যেখানে ঘন ঘন শক্তিশালী কম্পন নেই।
6সাধারণ ধরনের বিচ্ছিন্নকারীগুলির জন্য, এগুলি গ্যাস, ধোঁয়া, রাসায়নিক জমাট, লবণ স্প্রে কুয়াশা, ধুলো,এবং অন্যান্য বিস্ফোরক এবং ক্ষয়কারী উপাদান যা আইসোলেটরের বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাকে গুরুতরভাবে প্রভাবিত করতে পারে.
7দূষণ-প্রতিরোধী প্রকারের বিচ্ছিন্নকারীগুলি অত্যন্ত নোংরা পরিবাহী এলাকায় ব্যবহারের জন্য উপযুক্ত, তবে এগুলি কোনও বিস্ফোরক বা অগ্নিজনিত উপাদানযুক্ত এলাকায় ইনস্টল করা উচিত নয়।
টেকনিক্যাল প্যারামিটারঃ
| সিরিয়াল নম্বর। |
প্যারামিটার |
ইউনিট |
তথ্য |
| 1 |
নামমাত্র ভোল্টেজ |
কেভি |
12 |
| 2 |
নামমাত্র বর্তমান |
মডেল নং। |
(এইচ) জিডব্লিউ 9-12 ((ডাব্লু) / 630-20 |
এ |
630 |
| (এইচ) জিডব্লিউ৯-১২ ((ডব্লিউ) /১০০০-২০ |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s স্বল্প সময়ের প্রতিরোধ ক্ষমতা |
মডেল নং। |
(এইচ) জিডব্লিউ 9-12 ((ডাব্লু) / 630-20 |
kA |
50 |
| (এইচ) জিডব্লিউ৯-১২ ((ডব্লিউ) /১০০০-২০ |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
নামমাত্র নিরোধক স্তর |
বজ্রপাত প্রতিরোধ ভোল্টেজ ((পিক) |
মেরু-পৃথিবী
(পজিটিভ ও নেগেটিভ) |
কেভি |
75 |
আন্তঃভঙ্গি
(পজিটিভ ও নেগেটিভ) |
85 |
শিল্প ফ্রিকোয়েন্সি সহ্য ভোল্টেজ
(১ মিনিট)
(কার্যকর মূল্য) |
শুকনো পরীক্ষা/নম্র পরীক্ষা |
মেরু-পৃথিবী |
৪২ ((শুষ্ক)
৩৪ ((নরম) |
| আন্তঃভঙ্গি |
48 ((শুষ্ক) |
| 48 ((শুষ্ক) |
48 ((শুষ্ক)
40 ((নরম) |
| 5 |
প্রধান সার্কিট প্রতিরোধের |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
যান্ত্রিক জীবনকাল |
সময় |
50 |
| 50 |
| 80 |
