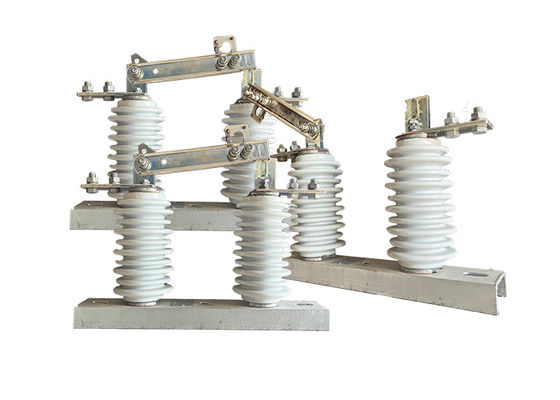

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে সমন্বিত গ্রে রঙ 12-36kV লোডবাস্টার সংযোগ বিচ্ছিন্ন সুইচ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে সমন্বিত গ্রে রঙ 12-36kV লোডবাস্টার সংযোগ বিচ্ছিন্ন সুইচ

পণ্যের বর্ণনাঃ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত রক্ষণাবেক্ষণ বা মেরামত কাজের জন্য নেটওয়ার্কের বিভাগগুলি বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।এগুলি বিদ্যুতের বিপদ থেকে কর্মীদের রক্ষা করার জন্য একটি সুরক্ষা ডিভাইস হিসাবেও ব্যবহৃত হয়, যেমন সিস্টেমের সক্রিয় অংশের সাথে দুর্ঘটনাক্রমে যোগাযোগ।

এগুলি উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে, এবং এগুলি প্রায়শই বাইরের স্থানে ইনস্টল করা হয়, যেখানে এগুলি চরম পরিবেশের শর্তের মুখোমুখি হয়, যেমন চরম তাপমাত্রা, বাতাস,বৃষ্টি, এবং ধুলো। অতএব, তারা এই অবস্থার প্রতিরোধের জন্য নির্মিত হয় এবং প্রায়ই স্টিল বা অ্যালুমিনিয়াম মত টেকসই উপকরণ তৈরি করা হয়।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি নির্দিষ্ট অ্যাপ্লিকেশন এবং প্রয়োজনীয়তার উপর নির্ভর করে বিভিন্ন ধরণের এবং কনফিগারেশনে আসে। উদাহরণস্বরূপ, কিছু সংযোগ বিচ্ছিন্ন সুইচগুলি অভ্যন্তরীণ ব্যবহারের জন্য ডিজাইন করা হয়েছে,অন্যরা বাইরের ব্যবহারের জন্য উপযুক্তকিছু ম্যানুয়ালি কাজ করার জন্য ডিজাইন করা হয়েছে, অন্যরা স্বয়ংক্রিয় এবং দূরবর্তীভাবে পরিচালিত হতে পারে।

সার্কিটগুলিকে বিচ্ছিন্ন করার তাদের প্রাথমিক কার্যকারিতা ছাড়াও,বিচ্ছিন্ন সুইচগুলির অন্যান্য গুরুত্বপূর্ণ বৈশিষ্ট্য রয়েছে, যেমন তাদের অবস্থা (খোলা বা বন্ধ) এর একটি চাক্ষুষ সূচক সরবরাহ করা,এবং নিশ্চিত যে সার্কিট যখন বিচ্ছিন্নকারী খোলা হয় energized হয় না.

স্থানঃ

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার এবং বহিরঙ্গন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন আইসোলেটরের মধ্যে সম্পর্ক বিদ্যুতের সিস্টেমে তাদের পরিপূরক ভূমিকা রয়েছেঃ

সার্কিট বিচ্ছিন্নতাঃ ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক অপারেশনের সময় বা ত্রুটির ক্ষেত্রে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করার জন্য দায়ী।এটি বর্তমান প্রবাহ বিরতি প্রাথমিক উপায় হিসাবে কাজ করেএর বিপরীতে, সংযোগ বিচ্ছিন্নকারীটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময় সার্কিটটিকে পাওয়ার উত্স থেকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি শারীরিকভাবে সার্কিট খোলার দ্বারা নিরাপত্তা একটি অতিরিক্ত স্তর প্রদান করে.

সমন্বয়: উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী প্রায়ই একসাথে কাজ করার জন্য সমন্বয় করা হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।

নিরাপত্তা ও রক্ষণাবেক্ষণঃ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য সংযোগ বিচ্ছিন্নকারী একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। বৈদ্যুতিক সরঞ্জামগুলিতে কোনও রক্ষণাবেক্ষণ কাজ সম্পাদন করার আগে,ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ। অন্যদিকে, ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক ক্রিয়াকলাপের সময় এবং ত্রুটির ক্ষেত্রে সিস্টেমকে রক্ষা করে।

গঠনঃ

এই পণ্যটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত। ছুরির এক প্রান্ত বল্টস মাধ্যমে গতিশীল যোগাযোগ ছুরির মাথার উপর ইনস্টল করা হয়,এবং ছুরি অন্য প্রান্ত পৃথকভাবে স্ট্যাটিক যোগাযোগ মাথা সঙ্গে সংযুক্ত করা হয়, এবং প্রতিটি পাশ কম্প্রেশন স্প্রিংয়ের চাপ দ্বারা একটি ভাল যোগাযোগের অবস্থায় রাখা হয়। প্রতিটি ছুরি স্লট আকৃতির টাইপ, যা না শুধুমাত্র ছুরি তাপ dissipation পৃষ্ঠ বৃদ্ধি,কিন্তু তাপমাত্রা বৃদ্ধি কমাতে সহায়ক, এবং ছুরিটির যান্ত্রিক শক্তি উন্নত করে, শর্ট সার্কিটের বিরুদ্ধে গতিশীল তাপ স্থিতিশীলতা তৈরি করে।যোগাযোগের ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক যোগাযোগের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে, যা ব্রেক বন্ধ হলে স্বয়ংক্রিয়ভাবে লক হয়, যাতে ব্রেক ছুরিটি নিজের ওজন বা বৈদ্যুতিক শক্তির কারণে নিজে থেকে পড়ে না,কারণ ছাড়াই ব্রেক খোলা.

নিরাপত্তা ঝুঁকিঃ

1. বৈদ্যুতিক শকঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি যদি সঠিকভাবে পরিচালিত না হয় তবে একটি সম্ভাব্য মারাত্মক বৈদ্যুতিক শক সরবরাহ করতে পারে।এটি ঘটতে পারে যদি সুইচটি খোলার আগে সঠিকভাবে বিচ্ছিন্ন না হয় বা যদি সরঞ্জামটিতে ত্রুটি থাকে.

2.আর্ক ফ্ল্যাশঃ যখন উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি খোলা হয়, তখন একটি আর্ক ফ্ল্যাশ ঘটতে পারে, যা তাপ, আলো এবং চাপের আকারে উল্লেখযোগ্য পরিমাণে শক্তি মুক্তি দিতে পারে। এটি পোড়া হতে পারে,চোখের ক্ষতি, এবং অন্যান্য আঘাত।

3সরঞ্জাম ত্রুটিঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি যদি সঠিকভাবে রক্ষণাবেক্ষণ না করা হয় বা যদি তারা অতিরিক্ত লোড হয় তবে ব্যর্থ হতে পারে। এটি সরঞ্জাম ক্ষতি, বৈদ্যুতিক আগুন এবং অন্যান্য বিপদ হতে পারে।

4পরিবেশগত বিপদঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি প্রায়শই বহিরঙ্গন পরিবেশে অবস্থিত, যেখানে তারা চরম আবহাওয়ার অবস্থার মুখোমুখি হতে পারে, যেমন শক্তিশালী বাতাস, ভারী বৃষ্টিপাত,আর বজ ্ রপাতের সাথে,এই পরিস্থিতিগুলি সরঞ্জাম পরিচালনা বা রক্ষণাবেক্ষণকারী কর্মীদের জন্য অতিরিক্ত নিরাপত্তা ঝুঁকি সৃষ্টি করতে পারে।

ফাংশনঃ

একটি উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী প্রধান ফাংশন উচ্চ ভোল্টেজ এসি কন্ডাক্টর এবং সমর্থন কাঠামোর মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করা হয়,এবং কন্ডাক্টর এর ওজন সমর্থনএটি উচ্চ মাত্রার ভোল্টেজ এবং বৈদ্যুতিক স্রোতের প্রতিরোধের জন্য ডিজাইন করা হয়েছে এবং সাধারণত বৈদ্যুতিক আর্কিং এবং জারা প্রতিরোধী উপকরণ তৈরি করা হয়,যেমন পোরসিলিন বা পলিমার.

প্রয়োগঃ

1বিচ্ছিন্নতাঃ বিচ্ছিন্নকারী সুইচটি যখন খোলা অবস্থায় থাকে, তখন এটি বৈদ্যুতিক সার্কিটে একটি শারীরিক ফাঁক সৃষ্টি করে।যা সুইচের উভয় পাশে ট্রান্সমিশন লাইনের অংশকে বৈদ্যুতিকভাবে বিচ্ছিন্ন করেএটি লাইনের মাধ্যমে বৈদ্যুতিক শক্তি প্রবাহিত হতে বাধা দেয়, যা সুইচটির নীচে সরঞ্জামগুলির ক্ষতির বিরুদ্ধে রক্ষা করতে সহায়তা করতে পারে।

2সার্জ সুরক্ষাঃ আইসোলেটর সুইচটি প্রায়শই সার্জ আরাস্টারগুলির সাথে একত্রে ব্যবহৃত হয়,যা বজ্রধ্বনি বা অন্যান্য বৈদ্যুতিক ব্যাঘাত দ্বারা সৃষ্ট ভোল্টেজ উত্থানের বিরুদ্ধে রক্ষা করার জন্য ডিজাইন করা হয়েছেআইসোলেটার সুইচ এবং সার্জ আটকারের সমন্বয় অতিরিক্ত বৈদ্যুতিক শক্তিকে ট্রান্সমিশন লাইন থেকে দূরে সরিয়ে সরঞ্জামগুলির ক্ষতির বিরুদ্ধে রক্ষা করতে সহায়তা করে।

3রক্ষণাবেক্ষণের নিরাপত্তাঃ ট্রান্সমিশন লাইনে একটি দৃশ্যমান বিরতি প্রদান করে, বিচ্ছিন্নকারী সুইচটি নিশ্চিত করে যে রক্ষণাবেক্ষণ কর্মীরা বিদ্যুৎস্পৃষ্ট হওয়ার ঝুঁকি ছাড়াই নিরাপদে লাইনে কাজ করতে পারে।এটি সরঞ্জাম এবং এতে কাজ করা লোকদের উভয়ই রক্ষা করতে সহায়তা করে.

টেকনিক্যাল প্যারামিটারঃ
