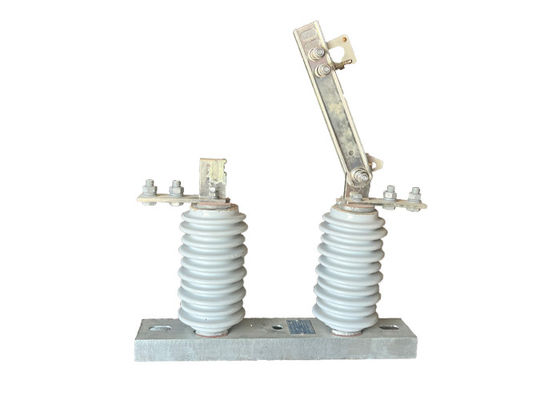

1000A উচ্চ ভোল্টেজ GW9-10 স্বয়ংক্রিয়ভাবে পরিচালিত বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার সহ 12kV সংযোগ বিচ্ছিন্ন সুইচ

1000A উচ্চ ভোল্টেজ GW9-10 স্বয়ংক্রিয়ভাবে পরিচালিত বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার সহ 12kV সংযোগ বিচ্ছিন্ন সুইচ

পণ্যের বর্ণনাঃ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি বিদ্যুৎ সংক্রমণ এবং বিতরণ সিস্টেমে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। নেটওয়ার্কের নির্দিষ্ট অংশগুলিকে বিচ্ছিন্ন করার তাদের ক্ষমতা রক্ষণাবেক্ষণের জন্য অপরিহার্য,মেরামতের কাজএই সুইচগুলির নকশা এবং নির্মাণ তাদের উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার ক্ষমতা উপর দৃষ্টি নিবদ্ধ করা হয়,পাশাপাশি কঠোর পরিবেশগত অবস্থার প্রতিরোধ.

বিভিন্ন ধরণের উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ, যেমন এয়ার-ব্রেক সুইচ, তেল নিমজ্জিত সুইচ এবং গ্যাস-বিচ্ছিন্ন সুইচ, নির্দিষ্ট অ্যাপ্লিকেশন অনুযায়ী বিভিন্ন সুবিধা প্রদান করে।এয়ার-ব্রেক সুইচগুলি সর্বাধিক সাধারণ এবং সার্কিটটি বাধাগ্রস্ত করার জন্য শারীরিকভাবে পৃথক পরিচিতির উপর নির্ভর করে. তেল নিমজ্জিত সুইচগুলি আর্কিং প্রতিরোধের জন্য তেল দিয়ে ভরা হয়, যা তাদের উচ্চ ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে। গ্যাস-বিচ্ছিন্ন সুইচগুলি বিচ্ছিন্নতার জন্য সালফার হেক্সফ্লোরাইড গ্যাস ব্যবহার করে,আরও কমপ্যাক্ট ডিজাইনের অনুমতি দেয়.

উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির অপারেশন এবং রক্ষণাবেক্ষণের জন্য উপযুক্ত প্রশিক্ষণের সাথে যোগ্য কর্মী প্রয়োজন।ব্যক্তিগত সুরক্ষা সরঞ্জাম ব্যবহার এবং লকআউট / ট্যাগ আউট প্রোটোকল মেনে চলা সহএই সুইচগুলির সঠিক কার্যকারিতা এবং সুরক্ষা যাচাই করার জন্য নিয়মিত রক্ষণাবেক্ষণ এবং পরীক্ষাও গুরুত্বপূর্ণ।

প্রয়োগঃ

1. সাবস্টেশন বিচ্ছিন্নতা: একটি সাবস্টেশনে, উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্নকারী সুইচগুলি রক্ষণাবেক্ষণ বা মেরামতের জন্য ট্রান্সফরমার, সার্কিট ব্রেকার এবং অন্যান্য সরঞ্জামগুলিকে পাওয়ার সিস্টেম থেকে সংযোগ বিচ্ছিন্ন করতে ব্যবহৃত হয়।

2. ট্রান্সমিশন লাইন বিচ্ছিন্নতাঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি রক্ষণাবেক্ষণ, মেরামত বা জরুরী পরিস্থিতিতে বিদ্যুৎ প্রবাহ রোধের জন্য উচ্চ ভোল্টেজ ট্রান্সমিশন লাইনের বিভাগগুলি বিচ্ছিন্ন করতে ব্যবহৃত হয়।

3ক্যাপাসিটার ব্যাংক সুইচিংঃ ক্যাপাসিটার ব্যাংকযুক্ত পাওয়ার সিস্টেমে, উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্নকারী সুইচগুলি রক্ষণাবেক্ষণ বা মেরামতের জন্য ক্যাপাসিটার ব্যাংককে পাওয়ার সিস্টেম থেকে সংযোগ বিচ্ছিন্ন করতে ব্যবহৃত হয়।

4লোড শ্যাডিংঃ অতিরিক্ত লোড বা অন্যান্য জরুরী পরিস্থিতিতে, পাওয়ার সিস্টেমের নির্দিষ্ট বিভাগগুলি সংযোগ বিচ্ছিন্ন করে লোড শ্যাডিংয়ের জন্য উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্নকারী সুইচগুলি ব্যবহার করা যেতে পারে।

5ত্রুটি বিচ্ছিন্নতাঃ সরঞ্জাম ক্ষতি রোধ এবং শক্তি সরবরাহ অবিচ্ছিন্নতা নিশ্চিত করার জন্য বিদ্যুৎ সিস্টেমের ত্রুটিযুক্ত বিভাগগুলি বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ ব্যবহার করা হয়।

অপারেশনঃ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ একটি স্বাভাবিক কাজ বিচ্ছিন্নতা দূরত্ব নিশ্চিত করার জন্য একটি insulator ব্যবহার করে বেস থেকে conductive অংশ পৃথক এবং conductive অংশ, insulator,এবং একটি ইন্টিগ্রেটেড সুইচিং ডিভাইস হিসাবে বেস. যখন এটি খোলা অবস্থানে থাকে, তখন এটি স্বাভাবিক কাজের ভোল্টেজ সহ্য করার জন্য একটি দৃশ্যমান ফাঁক এবং একটি উপযুক্ত বিরতি নিরোধক দূরত্ব থাকে। যখন এটি বন্ধ অবস্থানে থাকে,এটা নির্ভরযোগ্যভাবে স্বাভাবিক কাজ বর্তমান এবং শর্ট সার্কিট ত্রুটি বর্তমান বহন করতে পারেন. একটি বিশেষ আর্ক quenching ডিভাইস উপস্থিতির কারণে, এটি শুধুমাত্র ভোল্টেজ সঙ্গে সার্কিট সুইচিং জন্য ব্যবহার করা যেতে পারে কিন্তু কোন লোড.খোলার এবং বন্ধ অপারেশন একটি নিরোধক হুক ব্যবহার করে interlock মধ্যে বৃত্তাকার গর্ত টান বা ঠেলাঠেলি করা হয়, যা ডায়নামিক ইন্টারলক হুককে বিচ্ছিন্ন করে এবং স্ট্যাটিক ইন্টারলক হুকের সাথে সংযুক্ত করে।

গঠনঃ

এই পণ্যটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত। ছুরির এক প্রান্ত বল্টস মাধ্যমে গতিশীল যোগাযোগ ছুরির মাথার উপর ইনস্টল করা হয়,এবং ছুরি অন্য প্রান্ত পৃথকভাবে স্ট্যাটিক যোগাযোগ মাথা সঙ্গে সংযুক্ত করা হয়, এবং প্রতিটি পাশ কম্প্রেশন স্প্রিং চাপ দ্বারা একটি ভাল যোগাযোগ অবস্থায় বজায় রাখা হয়। প্রতিটি ছুরি গর্ত আকৃতির টাইপ, যা না শুধুমাত্র ছুরি তাপ dissipation পৃষ্ঠ বৃদ্ধি,কিন্তু তাপমাত্রা বৃদ্ধি কমাতে সহায়ক, এবং ছুরিটির যান্ত্রিক শক্তি উন্নত করে, শর্ট সার্কিটের বিরুদ্ধে গতিশীল তাপ স্থিতিশীলতা তৈরি করে।যোগাযোগের ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক যোগাযোগের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে, যা ব্রেক বন্ধ হলে স্বয়ংক্রিয়ভাবে লক হয়, যাতে ব্রেক ছুরিটি নিজের ওজন বা বৈদ্যুতিক শক্তির কারণে নিজে থেকে পড়ে না,কারণ ছাড়াই ব্রেক খোলা.
