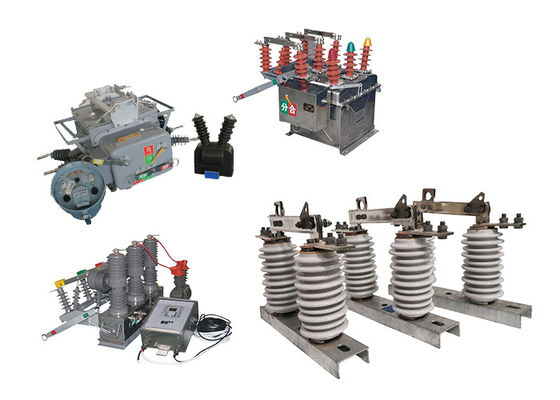

সর্বোচ্চ 1250A বহিরঙ্গন উচ্চ ভোল্টেজ ওভারহেড সংযোগ বিচ্ছিন্ন সুইচ বৈদ্যুতিক ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে ব্যবহৃত ক্রিমিক হুকস্টিক

সর্বোচ্চ 1250A বহিরঙ্গন উচ্চ ভোল্টেজ ওভারহেড সংযোগ বিচ্ছিন্ন সুইচ বৈদ্যুতিক ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে ব্যবহৃত ক্রিমিক হুকস্টিক

পণ্যের বর্ণনাঃ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ হল একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা নিরাপত্তা উদ্দেশ্যে নেটওয়ার্কের অংশগুলি বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে ব্যবহৃত হয়।সুইচ সাধারণত একটি মেরু বা অন্যান্য সমর্থন কাঠামোর উপর মাউন্ট করা হয় এবং সিস্টেমের বাকি অংশ থেকে একটি ওভারহেড পাওয়ার লাইন সংযোগ বিচ্ছিন্ন করতে ব্যবহৃত হয়.
উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি উচ্চ ভোল্টেজ এবং স্রোতগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে এবং প্রায়শই বহিরঙ্গন স্থানে ইনস্টল করা হয়।তারা স্থিতিশীল এবং চলনশীল পরিচিতিগুলির একটি সেট নিয়ে গঠিত যা একটি বায়ু ফাঁক দ্বারা পৃথক করা হয়যখন সুইচ বন্ধ অবস্থানে থাকে, তখন পরিচিতিগুলি একে অপরের সংস্পর্শে থাকে, যা বর্তমানকে সার্কিটের মধ্য দিয়ে প্রবাহিত করতে দেয়। যখন সুইচটি খোলা হয়, তখন পরিচিতিগুলি পৃথক হয়,সার্কিট মাধ্যমে বর্তমান প্রবাহ বিরতি এবং সিস্টেমের বাকি থেকে এটি বিচ্ছিন্ন.
উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি বিদ্যুৎ সিস্টেমের নিরাপত্তা এবং নির্ভরযোগ্যতার একটি গুরুত্বপূর্ণ উপাদান এবং বিভিন্ন পরিবেশগত অবস্থার মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে।তারা প্রায়ই কঠোর পরীক্ষার এবং সার্টিফিকেশন প্রয়োজনীয়তা সাপেক্ষে তারা কর্মক্ষমতা এবং নিরাপত্তা জন্য শিল্প মান পূরণ নিশ্চিত করতে.
উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত রক্ষণাবেক্ষণ বা মেরামত কাজের জন্য নেটওয়ার্কের বিভাগগুলিকে বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।এগুলি বিদ্যুতের বিপদ থেকে কর্মীদের রক্ষা করার জন্য একটি সুরক্ষা ডিভাইস হিসাবেও ব্যবহৃত হয়, যেমন সিস্টেমের সক্রিয় অংশের সাথে দুর্ঘটনাক্রমে যোগাযোগ।

গঠনঃ

বর্ণিত পণ্যটি একটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত।ছুরি বোল্ট মাধ্যমে গতিশীল যোগাযোগ ছুরি মাথা উপর ইনস্টল করা হয় এবং স্ট্যাটিক যোগাযোগ মাথা সঙ্গে আলাদাভাবে সংযুক্ত করা হয়. উভয় পক্ষই কম্প্রেশন স্প্রিংয়ের চাপ দ্বারা একটি ভাল যোগাযোগের অবস্থায় রাখা হয়। ছুরিটি একটি স্লট আকারের টাইপ,যা তাপ অপসারণ পৃষ্ঠ বৃদ্ধি এবং তাপমাত্রা বৃদ্ধি হ্রাসএটি ছুরির যান্ত্রিক শক্তিতে অবদান রাখে এবং এটি শর্ট সার্কিটের বিরুদ্ধে গতিশীলভাবে তাপ স্থিতিশীল করে তোলে।
স্পর্শকাতর ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক স্পর্শের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে। যখন ব্রেক বন্ধ হয়,ডিভাইসটি স্বয়ংক্রিয়ভাবে লক হচ্ছে, তাই ব্রেক ছুরিটি তার নিজের ওজন বা বৈদ্যুতিক শক্তির কর্মের কারণে পড়ে যাবে না, যা বিনা কারণে ব্রেকটি খুলতে পারে।
এই পণ্যটি সাধারণত বিদ্যুৎ পরিবহন ও বিতরণ ব্যবস্থায় ব্যবহৃত হয় এবং বৈদ্যুতিক নেটওয়ার্কের যথাযথ কার্যকারিতা নিশ্চিত করতে এটি একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।এই সুইচগুলির সাথে কাজ করার সময় যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করা উচিত, এবং শুধুমাত্র যোগ্যতাসম্পন্ন এবং প্রশিক্ষিত কর্মীদের তাদের পরিচালনা ও রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত।

বর্ণিত পণ্যটি একটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত।ছুরি বোল্ট মাধ্যমে গতিশীল যোগাযোগ ছুরি মাথা উপর ইনস্টল করা হয় এবং স্ট্যাটিক যোগাযোগ মাথা সঙ্গে আলাদাভাবে সংযুক্ত করা হয়. উভয় পক্ষই কম্প্রেশন স্প্রিংয়ের চাপ দ্বারা একটি ভাল যোগাযোগের অবস্থায় রাখা হয়। ছুরিটি একটি স্লট আকারের টাইপ,যা তাপ অপসারণ পৃষ্ঠ বৃদ্ধি এবং তাপমাত্রা বৃদ্ধি হ্রাসএটি ছুরির যান্ত্রিক শক্তিতে অবদান রাখে এবং এটি শর্ট সার্কিটের বিরুদ্ধে গতিশীলভাবে তাপ স্থিতিশীল করে তোলে।
স্পর্শকাতর ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক স্পর্শের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে। যখন ব্রেক বন্ধ হয়,ডিভাইসটি স্বয়ংক্রিয়ভাবে লক হচ্ছে, তাই ব্রেক ছুরিটি তার নিজের ওজন বা বৈদ্যুতিক শক্তির কর্মের কারণে পড়ে যাবে না, যা বিনা কারণে ব্রেকটি খুলতে পারে।
এই পণ্যটি সাধারণত বিদ্যুৎ পরিবহন ও বিতরণ ব্যবস্থায় ব্যবহৃত হয় এবং বৈদ্যুতিক নেটওয়ার্কের যথাযথ কার্যকারিতা নিশ্চিত করতে এটি একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।এই সুইচগুলির সাথে কাজ করার সময় যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করা উচিত, এবং শুধুমাত্র যোগ্যতাসম্পন্ন এবং প্রশিক্ষিত কর্মীদের তাদের পরিচালনা ও রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত।

শর্তাবলী:

বৈশিষ্ট্যঃ

1. উচ্চ ভোল্টেজ এবং বর্তমান হ্যান্ডলিং ক্ষমতাঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি উচ্চ ভোল্টেজ শক্তি সিস্টেমে সাধারণত পাওয়া উচ্চ ভোল্টেজ এবং স্রোতগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে,এবং সাধারণত ৬৯ কিলোভোল্ট এবং তার বেশি জন্য রেট করা হয়.
2. স্থির এবং চলনশীল পরিচিতিঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির স্থির এবং চলনশীল পরিচিতিগুলির একটি সেট রয়েছে যা একটি বায়ু ফাঁক দ্বারা পৃথক করা হয়। যখন সুইচটি বন্ধ হয়,পরিচিতিগুলি একে অপরের সাথে যোগাযোগ করেযখন সুইচটি খোলা হয়, তখন পরিচিতিগুলি পৃথক হয়ে যায়, সার্কিটের মাধ্যমে বর্তমান প্রবাহকে বাধাগ্রস্ত করে।
3ম্যানুয়াল বা মোটরাইজড অপারেশনঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি নির্দিষ্ট অ্যাপ্লিকেশন এবং প্রয়োজনীয়তার উপর নির্ভর করে ম্যানুয়াল বা মোটরাইজড অপারেট করা যেতে পারে।মোটরযুক্ত সুইচগুলি দূরবর্তী অপারেটিংয়ের অনুমতি দেয়, যা নিরাপত্তা ও সুবিধা বৃদ্ধি করতে পারে।
4.আউটডোর নির্মাণঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি বহিরঙ্গন ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং সাধারণত ইস্পাত বা অ্যালুমিনিয়ামের মতো টেকসই উপকরণ থেকে তৈরি করা হয়।এগুলি কঠিন পরিবেশের অবস্থার প্রতিরোধের জন্য নির্মিত, যেমন চরম তাপমাত্রা, বাতাস, বৃষ্টি এবং ধুলো।
5.ভিজ্যুয়াল সূচকঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলিতে প্রায়শই সুইচটির অবস্থা দেখানোর জন্য ভিজ্যুয়াল সূচক থাকে, যেমন খোলা বা বন্ধ।এটি অপারেটরদের দ্রুত এবং সহজেই সুইচ অবস্থা নির্ধারণ করতে পারবেন.
6নিরাপত্তা বৈশিষ্ট্যঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি শ্রমিক এবং জনসাধারণকে বৈদ্যুতিক বিপদ থেকে রক্ষা করার জন্য নিরাপত্তা বৈশিষ্ট্যগুলির সাথে ডিজাইন করা হয়েছে,যেমন সিস্টেমের সক্রিয় অংশের সাথে দুর্ঘটনাক্রমে যোগাযোগএই বৈশিষ্ট্যগুলির মধ্যে নিরাপত্তা ইন্টারলক, গ্রাউন্ডিং বিধান এবং সতর্কতা লেবেল অন্তর্ভুক্ত থাকতে পারে।

টেকনিক্যাল প্যারামিটারঃ
