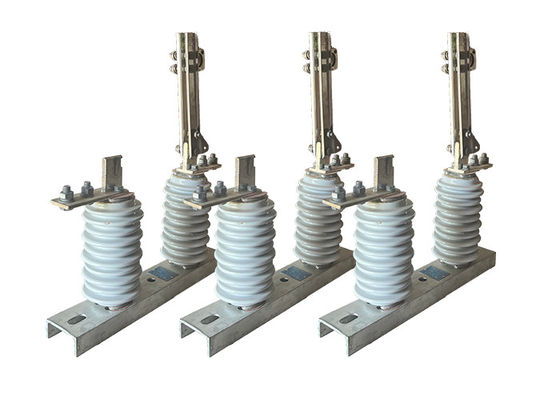

GB/T11022-2011 উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ শিল্প সাবস্টেশন 1000A জন্য বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার সঙ্গে ব্যবহৃত

GB/T11022-2011 উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ শিল্প সাবস্টেশন 1000A জন্য বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার সঙ্গে ব্যবহৃত

পণ্যের বর্ণনাঃ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত রক্ষণাবেক্ষণ বা মেরামত কাজের জন্য নেটওয়ার্কের বিভাগগুলি বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।এগুলি বিদ্যুতের বিপদ থেকে কর্মীদের রক্ষা করার জন্য একটি সুরক্ষা ডিভাইস হিসাবেও ব্যবহৃত হয়, যেমন সিস্টেমের সক্রিয় অংশের সাথে দুর্ঘটনাক্রমে যোগাযোগ।

এগুলি উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে, এবং এগুলি প্রায়শই বাইরের স্থানে ইনস্টল করা হয়, যেখানে এগুলি চরম পরিবেশের শর্তের মুখোমুখি হয়, যেমন চরম তাপমাত্রা, বাতাস,বৃষ্টি, এবং ধুলো। অতএব, তারা এই অবস্থার প্রতিরোধের জন্য নির্মিত হয় এবং প্রায়ই স্টিল বা অ্যালুমিনিয়াম মত টেকসই উপকরণ তৈরি করা হয়।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি নির্দিষ্ট অ্যাপ্লিকেশন এবং প্রয়োজনীয়তার উপর নির্ভর করে বিভিন্ন ধরণের এবং কনফিগারেশনে আসে। উদাহরণস্বরূপ, কিছু সংযোগ বিচ্ছিন্ন সুইচগুলি অভ্যন্তরীণ ব্যবহারের জন্য ডিজাইন করা হয়েছে,অন্যরা বাইরের ব্যবহারের জন্য উপযুক্তকিছু ম্যানুয়ালি কাজ করার জন্য ডিজাইন করা হয়েছে, অন্যরা স্বয়ংক্রিয় এবং দূরবর্তীভাবে পরিচালিত হতে পারে।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি তাদের প্রাথমিক সার্কিট বিচ্ছিন্নকরণ ফাংশন ছাড়াও অন্যান্য গুরুত্বপূর্ণ বৈশিষ্ট্য রয়েছে,যেমন তাদের অবস্থা (খোলা বা বন্ধ) এর একটি চাক্ষুষ ইঙ্গিত প্রদান, এবং নিশ্চিত করুন যে আইসোলেটর খোলা থাকলে সার্কিটটি শক্তিযুক্ত হয় না।

ভ্যাকুয়াম সিরিয়াট ব্রেকারের সাথে সম্পর্কঃ

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার এবং বহিরঙ্গন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন আইসোলেটরের মধ্যে সম্পর্ক বিদ্যুতের সিস্টেমে তাদের পরিপূরক ভূমিকা রয়েছেঃ

1. সার্কিট বিচ্ছিন্নতাঃ ভ্যাকুয়াম সার্কিট ব্রেকারটি স্বাভাবিক অপারেশনের সময় বা ত্রুটির ক্ষেত্রে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করার জন্য দায়ী।এটি বর্তমান প্রবাহ বিরতি প্রাথমিক উপায় হিসাবে কাজ করেএর বিপরীতে, সংযোগ বিচ্ছিন্নকারীটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময় সার্কিটটিকে পাওয়ার উত্স থেকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি শারীরিকভাবে সার্কিট খোলার দ্বারা নিরাপত্তা একটি অতিরিক্ত স্তর প্রদান করে.

2সমন্বয়ঃ উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী প্রায়শই একসাথে কাজ করার জন্য সমন্বয় করা হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।

3নিরাপত্তা এবং রক্ষণাবেক্ষণঃ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য সংযোগ বিচ্ছিন্নকারী একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। বৈদ্যুতিক সরঞ্জামগুলিতে কোনও রক্ষণাবেক্ষণ কাজ সম্পাদন করার আগে,ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ। অন্যদিকে, ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক ক্রিয়াকলাপের সময় এবং ত্রুটির ক্ষেত্রে সিস্টেমকে রক্ষা করে।

বৈশিষ্ট্যঃ

সুইচগ্রিজ ইন্টিগ্রেশনঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি সাধারণত সুইচগ্রিজ সিস্টেমে সংহত করা হয়, যার মধ্যে অন্যান্য সুরক্ষা ডিভাইস যেমন সার্কিট ব্রেকার, ফিউজ এবং রিলে অন্তর্ভুক্ত রয়েছে।এই ইন্টিগ্রেশন উচ্চ ভোল্টেজ সার্কিট ব্যাপক নিয়ন্ত্রণ এবং সুরক্ষা অনুমতি দেয়, নিরাপদ এবং দক্ষ অপারেশন নিশ্চিত করে।

রিমোট অপারেশনঃ অনেক উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি রিমোট অপারেশন ক্ষমতা দিয়ে সজ্জিত, যা তাদের কেন্দ্রীয় অবস্থান থেকে নিয়ন্ত্রণ করার অনুমতি দেয়।এই বৈশিষ্ট্যটি সম্ভাব্য বিপজ্জনক পরিবেশে ম্যানুয়াল অপারেটিংয়ের প্রয়োজন দূর করে সুবিধা এবং নিরাপত্তা বৃদ্ধি করে.

আর্ক দমনঃ হাই ভোল্টেজ আইসোলেটর সুইচগুলি সুইচটি খোলার বা বন্ধ করার সময় বৈদ্যুতিক আর্ক গঠনের এবং প্রসারণকে দমন করার জন্য ডিজাইন করা হয়েছে।যেমন আর্ক স্ল্যাশ বা আর্ক দমন চেম্বার ব্যবহার, সুইচ এবং আশেপাশের সরঞ্জামগুলির ক্ষতির ঝুঁকি হ্রাস করতে এবং বৈদ্যুতিক দুর্ঘটনার সম্ভাবনা হ্রাস করতে সহায়তা করে।

ত্রুটি সনাক্তকরণঃ কিছু উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ ত্রুটি সনাক্তকরণ প্রক্রিয়া দিয়ে সজ্জিত যা অস্বাভাবিক অবস্থা, যেমন অত্যধিক বর্তমান বা ভোল্টেজ সনাক্ত করতে পারে,এবং একটি স্বয়ংক্রিয় সুইচ খোলার ট্রিগারএই ক্ষমতা দ্রুত ত্রুটিযুক্ত বিভাগ বিচ্ছিন্ন করে এবং আরও ক্ষতি রোধ করে সার্কিটের সামগ্রিক সুরক্ষা বাড়ায়।

মডুলারিটি এবং স্কেলযোগ্যতাঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি প্রায়শই মডুলার হতে ডিজাইন করা হয়, যা বৈদ্যুতিক সিস্টেমে সহজ ইনস্টলেশন, প্রতিস্থাপন বা সম্প্রসারণের অনুমতি দেয়।এই মডুলারিটি নমনীয়তা এবং স্কেলযোগ্যতা সক্ষম করে, যা সিস্টেমকে পরিবর্তিত অপারেশনাল প্রয়োজনীয়তার সাথে মানিয়ে নিতে সুবিধাজনক করে তোলে।

প্রয়োগঃ

1রক্ষণাবেক্ষণ এবং মেরামতঃ সংযোগ বিচ্ছিন্নকারী সুইচটি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বিদ্যুৎ লাইনের একটি অংশকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎস্পৃষ্ট হওয়ার ঝুঁকি ছাড়াই নিরাপদে কাজ করার অনুমতি দেয়.

2লোড শ্যাডিংঃ পাওয়ার ওভারলোডের ক্ষেত্রে, সংযোগ বিচ্ছিন্নকারী সুইচটি লোড শ্যাডিং এবং পাওয়ার লাইন বা সরঞ্জাম ক্ষতি রোধ করতে ব্যবহার করা যেতে পারে।

3ত্রুটি বিচ্ছিন্নতাঃ শর্ট সার্কিট বা গ্রাউন্ড ত্রুটির মতো ত্রুটির ক্ষেত্রে বিদ্যুৎ লাইনের একটি অংশ বিচ্ছিন্ন করতে সংযোগ বিচ্ছিন্ন সুইচ ব্যবহার করা যেতে পারে।এটি নেটওয়ার্কের অন্যান্য অংশে ত্রুটি ছড়িয়ে পড়ার এবং আরও ক্ষতির কারণ হতে বাধা দেয়.

4. সুইচিং অপারেশনঃ সংযোগ বিচ্ছিন্নকারী সুইচটি সুইচিং অপারেশনগুলির জন্য ব্যবহৃত হয়, যেমন পাওয়ার উত্সগুলি সংযুক্ত বা সংযোগ বিচ্ছিন্ন করা বা নেটওয়ার্কের বিভিন্ন অংশে শক্তি পুনরায় পরিচালনা করা।

5সুরক্ষাঃ সংযোগ বিচ্ছিন্নকারী সুইচটি প্রায়শই অন্যান্য সুরক্ষা ডিভাইস যেমন সার্কিট ব্রেকার এবং ফিউজগুলির সাথে একত্রে বিদ্যুৎ লাইন এবং সরঞ্জামগুলিকে ক্ষতির হাত থেকে রক্ষা করার জন্য ব্যবহৃত হয়।

6পুনর্নবীকরণযোগ্য শক্তিঃ বায়ু এবং সৌর শক্তির মতো পুনর্নবীকরণযোগ্য শক্তির উত্সগুলির ক্রমবর্ধমান ব্যবহারের সাথে সাথে এই উত্সগুলিকে বিদ্যুৎ গ্রিড থেকে সংযুক্ত এবং সংযোগ বিচ্ছিন্ন করতে সংযোগ বিচ্ছিন্নকারী সুইচ ব্যবহার করা হয়।

অবস্থা:

1. উচ্চতা 1000 মিটার অতিক্রম করে না

2. পরিবেষ্টিত বায়ুর তাপমাত্রাঃ সর্বোচ্চ + 40'C; সর্বনিম্নঃসাধারণ এলাকা -30'C, প্যারামোস -40'C;

3. বায়ুর চাপ 700Pa অতিক্রম করে না. ((বায়ুর গতি 34m / s এর সাথে মিলে যায়);

4ভূমিকম্পের তীব্রতা ৮ ডিগ্রি ছাড়িয়ে যাবে না।

5. কাজের পরিস্থিতিতে ঘন ঘন ভারী কম্পন নেই;

6সাধারণ ধরনের বিচ্ছিন্নকারী ইনস্টলেশন সাইট গ্যাস, ধোঁয়া রাসায়নিক জমা, লবণ স্প্রে কুয়াশা, ধুলো থেকে দূরে রাখা উচিত

এবং অন্যান্য বিস্ফোরক এবং ক্ষয়কারী পদার্থ যা আইসোলেশনের বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাকে গুরুতরভাবে প্রভাবিত করে

7. দূষণ-প্রমাণ টাইপ বিচ্ছিন্নকারী গুরুতর নোংরা conduction এলাকায় প্রযোজ্য, তবে, এটা কোন বিস্ফোরক বিষয় এবং আগুন সৃষ্টি বিষয় হওয়া উচিত নয়
