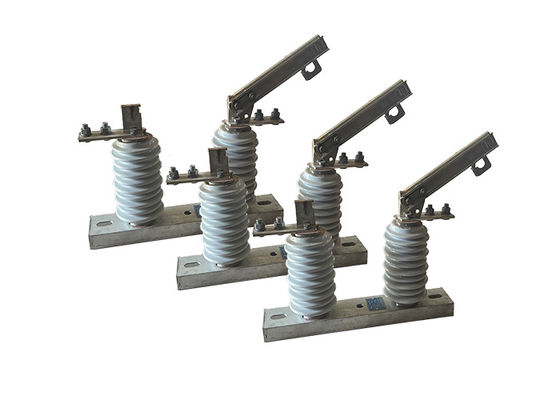

12kV 1000A পোর্টেবল হুকস্টিক অপারেটেড ডিসকানেক্ট সুইচ আউটডোর সাবস্টেশন জন্য সিরামিক উচ্চ ভোল্টেজ ডিসকানেক্ট সুইচ

12kV 1000A পোর্টেবল হুকস্টিক অপারেটেড ডিসকানেক্ট সুইচ আউটডোর সাবস্টেশন জন্য সিরামিক উচ্চ ভোল্টেজ ডিসকানেক্ট সুইচ

পণ্যের বর্ণনাঃ

উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ, যা একটি বিচ্ছিন্ন সুইচ নামেও পরিচিত, এটি বিশেষভাবে বৈদ্যুতিক সার্কিটের একটি অংশকে তার পাওয়ার উত্স থেকে বিচ্ছিন্ন বা বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়েছে।এটি সার্কিটে একটি শারীরিক বিরতি প্রদান করে, যা রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎ শক ঝুঁকি ছাড়াই নিরাপদে সরঞ্জামগুলিতে কাজ করার অনুমতি দেয়। সংযোগ বিচ্ছিন্নকারী কোনও সার্কিট ব্রেকারের মতো কোনও আর্ক-বাতি বন্ধ করার ক্ষমতা সরবরাহ করে না।
উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে,উচ্চ-ভোল্টেজসংযোগ বিচ্ছিন্ন করুনএবং ভ্যাকুয়াম সার্কিট ব্রেক প্রায়ই একসাথে কাজ করার জন্য সমন্বিত হয়। সার্কিট ব্রেক ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বিরতি জন্য ট্রিপিং জন্য দায়ী,যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়.
উচ্চ-ভোল্টেজ বিচ্ছিন্ন সুইচ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ।

প্রয়োগঃ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি বিদ্যুৎ পরিবহন এবং বিতরণ ব্যবস্থার অপরিহার্য উপাদান।যেহেতু তারা রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য নেটওয়ার্কের নির্দিষ্ট অংশগুলিকে বিচ্ছিন্ন করতে দেয়ত্রুটি বা অন্য কোনও অস্বাভাবিক অবস্থার ক্ষেত্রে নেটওয়ার্কের অংশগুলিকে বিচ্ছিন্ন করতেও এগুলি ব্যবহার করা যেতে পারে।

এই সুইচগুলি উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে এবং সাধারণত স্টেইনলেস স্টিল, অ্যালুমিনিয়াম বা তামা যেমন টেকসই এবং শক্তসমর্থ উপকরণ থেকে নির্মিত হয়।এগুলি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে, যেমন চরম তাপমাত্রা, শক্তিশালী বাতাস এবং ভারী বৃষ্টিপাত।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির বিভিন্ন ধরণের রয়েছে, যার মধ্যে রয়েছে এয়ার-ব্রেক সুইচ, তেল-ডুবে থাকা সুইচ এবং গ্যাস-বিচ্ছিন্ন সুইচ। এয়ার-ব্রেক সুইচগুলি সর্বাধিক সাধারণ প্রকার,এবং তারা যোগাযোগের একটি সেট ব্যবহার করে কাজ করে যা শারীরিকভাবে বিচ্ছিন্ন যখন সুইচ খোলা হয়তেল নিমজ্জিত সুইচগুলি সাধারণত উচ্চ ভোল্টেজ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় এবং সুইচটি খোলার সময় আর্কিং প্রতিরোধ করতে তেল দিয়ে ভরা হয়।গ্যাস-বিচ্ছিন্ন সুইচগুলি সুইচ পরিচিতিগুলি বিচ্ছিন্ন করতে সালফার হেক্সাফ্লোরাইড গ্যাস ব্যবহার করে, যা ছোট এবং আরও কমপ্যাক্ট সুইচ ডিজাইনের অনুমতি দেয়।

উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি যথাযথ প্রশিক্ষণপ্রাপ্ত যোগ্য কর্মীদের দ্বারা পরিচালিত এবং রক্ষণাবেক্ষণ করা উচিত। এই সুইচগুলির সাথে কাজ করার সময় সুরক্ষা পদ্ধতি অনুসরণ করা উচিত,যথাযথ ব্যক্তিগত সুরক্ষা সরঞ্জাম ব্যবহার এবং সরঞ্জামগুলির দুর্ঘটনাক্রমে শক্তি সঞ্চালন রোধ করার জন্য লকআউট / ট্যাগ আউট পদ্ধতি অনুসরণ করা সহউচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির নিয়মিত রক্ষণাবেক্ষণ এবং পরীক্ষা করাও গুরুত্বপূর্ণ যাতে তারা সঠিকভাবে কাজ করছে এবং ব্যবহারের জন্য নিরাপদ।

অপারেশনঃ

1.ভিজ্যুয়াল সূচকঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলিতে দৃশ্যমান সূচক থাকতে পারে, যেমন অবস্থান সূচক বা অবস্থা আলো, সুইচটির অবস্থা (খোলা বা বন্ধ) এর স্পষ্ট দৃশ্যমানতা প্রদান করতে।এই সূচকগুলি অপারেটরদের দ্রুত সুইচটির অবস্থান সনাক্ত করতে এবং একটি জ্বালানীযুক্ত সার্কিটের সাথে দুর্ঘটনাক্রমে যোগাযোগ এড়াতে সহায়তা করে.
2.ইন্টারলকিং মেকানিজমঃ কিছু উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি ইন্টারলকিং মেকানিজম দিয়ে সজ্জিত যা সুইচটিকে নির্দিষ্ট অবস্থার অধীনে খোলা বা বন্ধ হতে বাধা দেয়। উদাহরণস্বরূপ,একটি সুইচ একটি যান্ত্রিক বা বৈদ্যুতিক interlock থাকতে পারে যা সুইচ কাজ করতে পারে আগে সার্কিট de-energized করা প্রয়োজন, নিরাপত্তা বাড়ানো।
3দূরবর্তী অপারেশনঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি নিয়ন্ত্রণ ব্যবস্থা বা ডিভাইস ব্যবহার করে দূরবর্তীভাবে পরিচালিত হতে পারে। দূরবর্তী অপারেশন সুইচটির খুব কাছাকাছি কর্মীদের প্রয়োজনকে হ্রাস করে,বৈদ্যুতিক ঝুঁকি হ্রাস এবং অপারেশন দক্ষতা বৃদ্ধি।
4. পরিবেশগত স্থায়িত্বঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি প্রায়শই চরম তাপমাত্রা, আর্দ্রতা এবং ক্ষয়কারী পরিবেশের মতো কঠোর পরিবেশের অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়।এগুলি শক্তিশালী আবরণযুক্ত হতে পারে, সিল্যান্ট এবং লেপগুলি চ্যালেঞ্জিং পরিবেশে নির্ভরযোগ্য অপারেশন এবং দীর্ঘায়ু নিশ্চিত করতে।
5ত্রুটি সনাক্তকরণ এবং সূচকঃ উন্নত উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি ত্রুটি সনাক্তকরণ এবং সূচক প্রক্রিয়া অন্তর্ভুক্ত করতে পারে। এই সিস্টেমগুলি সার্কিটে অস্বাভাবিক অবস্থা সনাক্ত করতে পারে,যেমন অতিরিক্ত বর্তমান বা শর্ট সার্কিট, এবং সম্ভাব্য সমস্যাগুলির বিষয়ে অপারেটরদের সতর্ক করার জন্য চাক্ষুষ বা শোনা অ্যালার্ম সরবরাহ করে, দ্রুত পদক্ষেপ গ্রহণ এবং ক্ষয়ক্ষতি হ্রাস করে।

গঠনঃ

বর্ণিত পণ্যটি একটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত।ছুরি বোল্ট মাধ্যমে গতিশীল যোগাযোগ ছুরি মাথা উপর ইনস্টল করা হয় এবং স্ট্যাটিক যোগাযোগ মাথা সঙ্গে আলাদাভাবে সংযুক্ত করা হয়. উভয় পক্ষই কম্প্রেশন স্প্রিংয়ের চাপ দ্বারা একটি ভাল যোগাযোগের অবস্থায় রাখা হয়। ছুরিটি একটি স্লট আকারের টাইপ,যা তাপ অপসারণ পৃষ্ঠ বৃদ্ধি এবং তাপমাত্রা বৃদ্ধি হ্রাসএটি ছুরির যান্ত্রিক শক্তিতে অবদান রাখে এবং এটি শর্ট সার্কিটের বিরুদ্ধে গতিশীলভাবে তাপ স্থিতিশীল করে তোলে।
স্পর্শকাতর ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক স্পর্শের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে। যখন ব্রেক বন্ধ হয়,ডিভাইসটি স্বয়ংক্রিয়ভাবে লক হচ্ছে, তাই ব্রেক ছুরিটি তার নিজের ওজন বা বৈদ্যুতিক শক্তির কর্মের কারণে পড়ে যাবে না, যা বিনা কারণে ব্রেকটি খুলতে পারে।
এই পণ্যটি সাধারণত বিদ্যুৎ পরিবহন ও বিতরণ ব্যবস্থায় ব্যবহৃত হয় এবং বৈদ্যুতিক নেটওয়ার্কের যথাযথ কার্যকারিতা নিশ্চিত করতে এটি একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।এই সুইচগুলির সাথে কাজ করার সময় যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করা উচিত, এবং শুধুমাত্র যোগ্যতাসম্পন্ন এবং প্রশিক্ষিত কর্মীদের তাদের পরিচালনা ও রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত।

নিরাপত্তা সংক্রান্ত টিপস:
