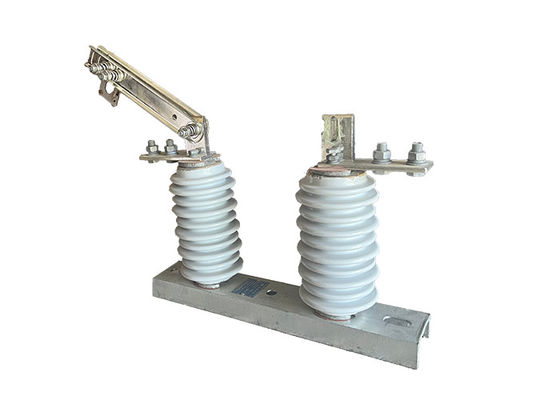

12kV 630A উচ্চ ভোল্টেজ GW9-10 সংযোগ বিচ্ছিন্ন সুইচ সর্বোচ্চ 36kV সহজ অপারেশন সঙ্গে বহিরঙ্গন বিতরণ সিস্টেমের জন্য

12kV 630A উচ্চ ভোল্টেজ GW9-10 সংযোগ বিচ্ছিন্ন সুইচ সর্বোচ্চ 36kV সহজ অপারেশন সঙ্গে বহিরঙ্গন বিতরণ সিস্টেমের জন্য

পণ্যের বর্ণনাঃ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ একটি বহনযোগ্য, উচ্চ-ভোল্টেজ বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ এবং মেরামতের উদ্দেশ্যে বৈদ্যুতিক সার্কিটগুলি বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি সাধারণত মাঝারি থেকে উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়.

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচটি বহনযোগ্যভাবে ডিজাইন করা হয়েছে এবং এটি যেখানে প্রয়োজন সেখানে সহজেই পরিবহন করা যেতে পারে। এটি উচ্চ ভোল্টেজ স্তরগুলি পরিচালনা করতে সক্ষম,সাধারণত কয়েক কিলোভোল্ট থেকে কয়েকশো কিলোভোল্ট পর্যন্ত.

স্যুইচটি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বিদ্যুৎ সিস্টেমের একটি বিভাগকে বিচ্ছিন্ন করতে ব্যবহৃত হয়। এটিতে চাক্ষুষ সূচক রয়েছে যা দেখায় যে স্যুইচটি খোলা বা বন্ধ রয়েছে কিনা,অপারেটরদের সার্কিটের অবস্থা জানার জন্য এটি সহজ করে তোলে.

হাই ভোল্টেজ ডিসকানেক্ট সুইচকে সুইচিং এবং বিচ্ছিন্ন সার্কিট সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে, পাশাপাশি গ্রাউন্ডিং এবং ডি-এনার্জি সরঞ্জামগুলির জন্য।এটি বৈদ্যুতিক বিপদ থেকে অপারেটরদের রক্ষা করার জন্য নিরাপত্তা বৈশিষ্ট্য সঙ্গে ডিজাইন করা হয়, যেমন নিরোধক উপকরণ যা সক্রিয় অংশগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগ রোধ করে।

সুইচটি ব্যবহার করা সহজ এবং এটি পরিচালনা করার জন্য ন্যূনতম প্রশিক্ষণের প্রয়োজন। এটিতে বিনিময়যোগ্য ব্লেড রয়েছে যা সহজেই প্রতিস্থাপন করা যায়, যা আরও নমনীয়তা এবং বহুমুখিতা দেয়।

প্রয়োগঃ

1বিদ্যুৎ নেটওয়ার্কঃ উচ্চ ভোল্টেজ উল্লম্ব বিচ্ছিন্নকারী সুইচটি বিদ্যুৎ নেটওয়ার্কের একটি গুরুত্বপূর্ণ উপাদান, যেখানে এটি রক্ষণাবেক্ষণ বা মেরামতের জন্য সংক্রমণ লাইনের বিভাগগুলি বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি বিদ্যুৎ নেটওয়ার্ককে কার্যকর এবং নির্ভরযোগ্য রাখতে সহায়তা করেএমনকি রক্ষণাবেক্ষণ বা মেরামতের সময়ও।

2. বৈদ্যুতিক সাবস্টেশনঃ উচ্চ ভোল্টেজ উল্লম্ব বিচ্ছিন্ন সুইচটিও সাধারণত বৈদ্যুতিক সাবস্টেশনে ব্যবহৃত হয়,যেখানে এটি পৃথক ট্রান্সফরমার বা রক্ষণাবেক্ষণ বা মেরামতের জন্য অন্যান্য সরঞ্জাম বিচ্ছিন্ন করতে ব্যবহৃত হয়এটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময়ও সাবস্টেশনটি কার্যকর এবং নির্ভরযোগ্য থাকতে সহায়তা করে।

3. পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃ ওভারহেড উচ্চ ভোল্টেজ উল্লম্ব বিচ্ছিন্ন সুইচটি পুনর্নবীকরণযোগ্য শক্তি সিস্টেমে যেমন বায়ু ও সৌর বিদ্যুৎ কেন্দ্রগুলিতেও ব্যবহৃত হয়,রক্ষণাবেক্ষণ বা মেরামতের জন্য ট্রান্সমিশন লাইনের অংশগুলি বিচ্ছিন্ন করতেএটি রক্ষণাবেক্ষণ বা মেরামতের সময়ও পুনর্নবীকরণযোগ্য শক্তি সিস্টেমটি কার্যকর এবং নির্ভরযোগ্য রয়ে যায় তা নিশ্চিত করতে সহায়তা করে।

নিরাপত্তা ঝুঁকিঃ

বৈদ্যুতিক শকঃউচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি যদি সঠিকভাবে পরিচালিত না হয় তবে একটি সম্ভাব্য মারাত্মক বৈদ্যুতিক শক প্রদান করতে পারে।এটি ঘটতে পারে যদি সুইচটি খোলার আগে সঠিকভাবে বিচ্ছিন্ন না হয় বা যদি সরঞ্জামটিতে ত্রুটি থাকে.
2আর্ক ফ্ল্যাশঃযখন উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ খোলা হয়, একটি আর্ক ফ্ল্যাশ ঘটতে পারে, যা তাপ, আলো এবং চাপ আকারে উল্লেখযোগ্য পরিমাণে শক্তি মুক্তি দিতে পারে। এটি পোড়া, চোখের ক্ষতি হতে পারে,এবং অন্যান্য আঘাত.
৩ সরঞ্জামের ত্রুটিঃহাই ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি যদি সঠিকভাবে রক্ষণাবেক্ষণ না করা হয় বা যদি তারা অতিরিক্ত লোড হয় তবে তারা ব্যর্থ হতে পারে। এর ফলে সরঞ্জাম ক্ষতিগ্রস্ত হতে পারে, বিদ্যুতের আগুন হতে পারে এবং অন্যান্য বিপদ হতে পারে।
4পরিবেশগত বিপদঃউচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি প্রায়শই বহিরঙ্গন পরিবেশে অবস্থিত, যেখানে তারা তীব্র বায়ু, ভারী বৃষ্টি এবং বজ্রপাতের মতো চরম আবহাওয়ার শিকার হতে পারে।এই শর্তগুলি সরঞ্জাম পরিচালনা বা রক্ষণাবেক্ষণকারী কর্মীদের জন্য অতিরিক্ত নিরাপত্তা ঝুঁকি সৃষ্টি করতে পারে.

পি.এস.
উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির সাথে যুক্ত ঝুঁকিগুলি হ্রাস করার জন্য, উপযুক্ত ব্যক্তিগত সুরক্ষা সরঞ্জাম ব্যবহার সহ যথাযথ সুরক্ষা পদ্ধতি অনুসরণ করা গুরুত্বপূর্ণ,লকআউট এবং ট্যাগআউট পদ্ধতি অনুসরণ করে, এবং নিশ্চিত করে যে শুধুমাত্র যোগ্যতাসম্পন্ন এবং প্রশিক্ষিত কর্মীদের সরঞ্জাম পরিচালনা এবং রক্ষণাবেক্ষণের অনুমতি দেওয়া হয়।সরঞ্জামগুলির নিয়মিত রক্ষণাবেক্ষণ এবং পরীক্ষাও সরঞ্জামগুলির ব্যর্থতা এবং অন্যান্য বিপদের ঝুঁকি হ্রাস করতে সহায়তা করতে পারে.

1. সুইচটির সঠিক কাজ নিশ্চিত করার জন্য রুটিন টেস্টিং এবং রক্ষণাবেক্ষণ করা। এর মধ্যে সুইচটির বিচ্ছিন্নতা প্রতিরোধের পরীক্ষা, সুরক্ষা ইন্টারলকগুলির কার্যকারিতা যাচাই করা অন্তর্ভুক্ত।এবং কোনো অস্বাভাবিক গরম বা কম্পন জন্য চেক.

2. সুইচ এর রক্ষণাবেক্ষণ বা মেরামতের কাজ করার আগে একটি লকআউট / ট্যাগআউট পদ্ধতি বাস্তবায়ন করুন।এই পদ্ধতিতে কাজ চলাকালীন দুর্ঘটনাক্রমে শক্তি সঞ্চালন রোধ করার জন্য সুইচটি লক এবং ট্যাগিং জড়িত, একটি অতিরিক্ত নিরাপত্তা স্তর প্রদান করে।

3. সুইচ পরিচালনা বা কাজ করবে যারা কর্মীদের পর্যাপ্ত প্রশিক্ষণ প্রদান। প্রশিক্ষণ সঠিক হ্যান্ডলিং, অপারেশন এবং রক্ষণাবেক্ষণ পদ্ধতি অন্তর্ভুক্ত করা উচিত,পাশাপাশি স্যুইচিং এর সাথে যুক্ত সম্ভাব্য বিপদ.

4. একটি ব্যাপক নিরাপত্তা ব্যবস্থাপনা ব্যবস্থা বাস্তবায়ন করা যা নিয়মিত নিরাপত্তা নিরীক্ষা, বিপদের মূল্যায়ন এবং দুর্ঘটনার প্রতিবেদন অন্তর্ভুক্ত করে।নিরাপত্তা সংক্রান্ত এই সক্রিয় পদ্ধতি দুর্ঘটনা বা আহত হওয়ার আগে সম্ভাব্য ঝুঁকিগুলি সনাক্ত এবং মোকাবেলা করতে সহায়তা করে.

5. বন্ধ বা সীমিত স্থানে অবস্থিত উচ্চ ভোল্টেজ বিচ্ছিন্নকারী সুইচগুলির জন্য যথাযথ বায়ুচলাচল এবং শীতল সিস্টেম রয়েছে তা নিশ্চিত করুন। 6.পর্যাপ্ত বায়ুচলাচল তাপ দূর করতে সাহায্য করে এবং সুইচকে অতিরিক্ত গরম হতে বাধা দেয়, যা অচলাবস্থা বা এমনকি আগুনের দিকে পরিচালিত করতে পারে।

অবস্থা:

1.নির্দিষ্ট এলাকায় সর্বোচ্চ উচ্চতা সমুদ্রপৃষ্ঠ থেকে 1000 মিটার অতিক্রম করে না। এই উচ্চতা সীমাবদ্ধতা সরঞ্জাম ইনস্টলেশন এবং অপারেশন জন্য প্রাসঙ্গিক।

2পরিবেষ্টিত বায়ুর তাপমাত্রার কিছু সীমাবদ্ধতা রয়েছে। সর্বোচ্চ তাপমাত্রা +40°C অতিক্রম করা উচিত নয়, এবং সর্বনিম্ন তাপমাত্রা নির্দিষ্ট এলাকার উপর নির্ভর করে পরিবর্তিত হতে পারে। সাধারণ এলাকায়,ন্যূনতম তাপমাত্রা -৩০°C এর নিচে নামতে হবে নাপ্যারামোস অঞ্চলে তাপমাত্রা -৪০ ডিগ্রি সেলসিয়াসের নিচে নামতে পারে না।

3বায়ুর চাপ ৭০০ পাস্কাল (পা) অতিক্রম করা উচিত নয়, যা প্রতি সেকেন্ডে প্রায় ৩৪ মিটার বাতাসের গতির সাথে মিলে যায়।এই সীমাবদ্ধতা নিশ্চিত করে যে তার কার্যকারিতা বা কাঠামোগত অখণ্ডতা হ্রাস না করেই সরঞ্জামটি বায়ুর শক্তি সহ্য করতে পারে.

4ভূমিকম্পের তীব্রতা ৮ ডিগ্রি অতিক্রম করা উচিত নয়। এটি ভূমিকম্পের কার্যকলাপের সর্বোচ্চ তীব্রতার কথা উল্লেখ করে যা ক্ষতিগ্রস্ত না হয়ে সরঞ্জাম সহ্য করতে পারে।ভূমিকম্পের তীব্রতা পরিমাপের জন্য ব্যবহৃত নির্দিষ্ট স্কেল অঞ্চল বা দেশের উপর নির্ভর করতে পারে.

5কর্মক্ষেত্রটি ঘন ঘন শক্তিশালী কম্পন থেকে মুক্ত হওয়া উচিত। এই প্রয়োজনীয়তাটি নিশ্চিত করে যে সরঞ্জামগুলি স্বাভাবিক অপারেটিং অবস্থার অধীনে স্থিতিশীল এবং কার্যকরী থাকে।অত্যধিক কম্পন আইসোলেটরের কর্মক্ষমতা এবং জীবনকালকে প্রভাবিত করতে পারে.

6সাধারণ ধরণের বিচ্ছিন্নকারীগুলি এমন স্থানে স্থাপন করা উচিত যা গ্যাস, ধোঁয়া, রাসায়নিক জমাট, লবণ স্প্রে কুয়াশা, ধুলো এবং অন্যান্য বিস্ফোরক বা ক্ষয়কারী পদার্থ থেকে দূরে রাখা উচিত।এই উপকরণগুলি বিচ্ছিন্নকারীটির বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাতে ক্ষতিকারক প্রভাব ফেলতে পারে, যার ফলে এর কার্যকারিতা এবং নিরাপত্তা ঝুঁকিপূর্ণ হতে পারে।

7দূষণ-প্রতিরোধী প্রকারের বিচ্ছিন্নকারীগুলি গুরুতর দূষণে আক্রান্ত এলাকায় ব্যবহারের জন্য ডিজাইন করা হয়েছে।সেখানে বিস্ফোরক পদার্থ বা আগুন সৃষ্টি করতে পারে এমন উপাদান থাকা উচিত নয়এই প্রয়োজনীয়তা নিশ্চিত করে যে চ্যালেঞ্জিং পরিবেশগত অবস্থার সত্ত্বেও বিচ্ছিন্নকারী নিরাপদ এবং কার্যকরী থাকে।

টেকনিক্যাল প্যারামিটারঃ
