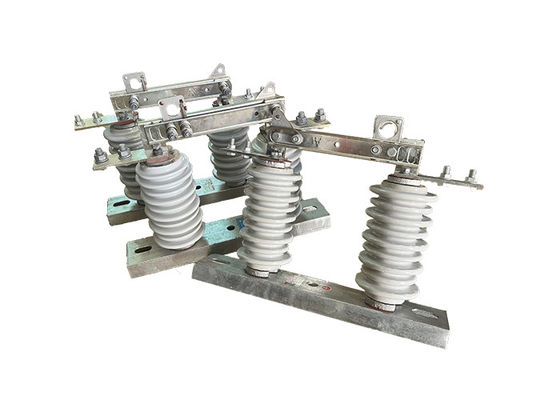

সিঙ্গল ফেজ হাই ভোল্টেজ ডিসকানেক্টর সুইচ 630A 12kV স্মার্ট অপারেশন সহ আউটডোর ডিসকানেক্টর সুইচ তৈরি

সিঙ্গল ফেজ হাই ভোল্টেজ ডিসকানেক্টর সুইচ 630A 12kV স্মার্ট অপারেশন সহ আউটডোর ডিসকানেক্টর সুইচ তৈরি

পণ্যের বর্ণনাঃ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে তাদের শক্তি উত্স থেকে সার্কিটগুলি সংযোগ বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।তারা পাওয়ার সাপ্লাই থেকে সার্কিট বিচ্ছিন্ন করার জন্য একটি উপায় প্রদান, যা কর্মীদের বিদ্যুৎ শক ঝুঁকি ছাড়াই নিরাপদে তাদের কাজ সম্পাদন করতে দেয়।

একটি উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ অপারেশন একটি ঘোরানো মেরু জড়িত যা সুইচ এর ফলক বা যোগাযোগের খোলার এবং বন্ধ নিয়ন্ত্রণ করে। মেরু ঘোরানো,ব্লেডটি সক্রিয় বা বন্ধ করা যেতে পারে, যার ফলে সার্কিটটি সংযুক্ত বা সংযোগ বিচ্ছিন্ন হয়। এই প্রক্রিয়াটি সুইচটির স্থিতির একটি ম্যানুয়াল এবং দৃশ্যমান নির্দেশনা দেয়।

অপারেটর নিরাপত্তা নিশ্চিত করার জন্য, সংযোগ বিচ্ছিন্ন সুইচ এর মেরু সাধারণত একটি অ-পরিবাহী উপাদান, যেমন ফাইবারগ্লাস বা কম্পোজিট উপকরণ থেকে তৈরি করা হয়,যা সিস্টেমে উপস্থিত উচ্চ ভোল্টেজের বিরুদ্ধে নিরোধক প্রদান করেএই বিচ্ছিন্নতা সুইচটি ব্যবহার করার সময় অপারেটরকে বিদ্যুৎ শক থেকে রক্ষা করে।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি বিভিন্ন ডিজাইন এবং আকারে পাওয়া যায় যাতে তারা নিয়ন্ত্রিত সার্কিটগুলির বিভিন্ন ভোল্টেজ এবং বর্তমান রেটিংগুলি সামঞ্জস্য করতে পারে।এগুলি সাধারণত বহিরঙ্গন সেটিংসে খুঁটি বা কাঠামোর উপর লাগানো হয়অন্যান্য সুরক্ষা ডিভাইস যেমন সার্কিট ব্রেকার এবং ফিউজগুলির সাথে একত্রে,সংযোগ বিচ্ছিন্ন সুইচগুলি একটি বিচ্ছিন্নতা এবং সুরক্ষা প্রদানের মাধ্যমে বৈদ্যুতিক সিস্টেমের সামগ্রিক নিরাপত্তা এবং নির্ভরযোগ্যতার অবদান রাখে.

অপারেশনঃ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ একটি স্বাভাবিক কাজ বিচ্ছিন্নতা দূরত্ব নিশ্চিত করার জন্য একটি insulator ব্যবহার করে বেস থেকে conductive অংশ পৃথক এবং conductive অংশ, insulator,এবং একটি ইন্টিগ্রেটেড সুইচিং ডিভাইস হিসাবে বেস. যখন এটি খোলা অবস্থানে থাকে, তখন এটি স্বাভাবিক কাজের ভোল্টেজ সহ্য করার জন্য একটি দৃশ্যমান ফাঁক এবং একটি উপযুক্ত বিরতি নিরোধক দূরত্ব থাকে।এটা নির্ভরযোগ্যভাবে স্বাভাবিক কাজ বর্তমান এবং শর্ট সার্কিট ত্রুটি বর্তমান বহন করতে পারেন. একটি বিশেষ আর্ক quenching ডিভাইস উপস্থিতির কারণে, এটি শুধুমাত্র ভোল্টেজ সঙ্গে সার্কিট সুইচিং জন্য ব্যবহার করা যেতে পারে কিন্তু লোড না।খোলার এবং বন্ধ অপারেশন একটি নিরোধক হুক ব্যবহার করে interlock মধ্যে বৃত্তাকার গর্ত টান বা ঠেলাঠেলি করা হয়, যা ডায়নামিক ইন্টারলক হুককে বিচ্ছিন্ন করে এবং স্ট্যাটিক ইন্টারলক হুকের সাথে সংযুক্ত করে।

বৈশিষ্ট্যঃ

1উচ্চ ভোল্টেজ রেটিংঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি উচ্চ ভোল্টেজের স্তরের প্রতিরোধের জন্য ডিজাইন করা হয়েছে, সাধারণত কয়েক হাজার ভোল্ট থেকে কয়েকশো হাজার ভোল্ট পর্যন্ত।

2.শক্তিশালী নির্মাণঃ উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি সাধারণত এমন উপকরণ দিয়ে তৈরি করা হয় যা বৈদ্যুতিক আর্কিং, জারা এবং অন্যান্য ধরণের ক্ষতির মতো পোর্সিলিন বা পলিমারের মতো অত্যন্ত প্রতিরোধী.

3আর্ক চ্যাটঃ অনেক উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলি আর্ক চ্যাট দিয়ে ডিজাইন করা হয়েছে, যা বৈদ্যুতিক আর্কিং দ্বারা উত্পাদিত তাপকে ছড়িয়ে দিতে এবং সুইচে ক্ষতি রোধ করতে সহায়তা করে।

4.আর্থ সুইচঃ কিছু উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ একটি আর্থ সুইচ দিয়ে সজ্জিত, যা সার্কিটের বিচ্ছিন্ন বিভাগকে গ্রাউন্ডিং করে অতিরিক্ত স্তরের সুরক্ষা সরবরাহ করে।

5.ইন্টারলকিং মেকানিজম: রক্ষণাবেক্ষণের সময় সুইচটি দুর্ঘটনাক্রমে বন্ধ হওয়া এড়াতেঅনেক উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচ একটি interlocking প্রক্রিয়া দিয়ে সজ্জিত করা হয় যা সুইচ বন্ধ করা থেকে প্রতিরোধ করে যতক্ষণ না সমস্ত নিরাপত্তা পদ্ধতি অনুসরণ করা হয়েছে.

6. ভিজ্যুয়াল ইন্ডিকেটর: হাই ভোল্টেজ আইসোলেটর সুইচগুলিতে ভিজ্যুয়াল ইন্ডিকেটর যেমন লাইট বা পতাকা অন্তর্ভুক্ত থাকতে পারে,যা সুস্পষ্টভাবে নির্দেশ করে যে সুইচটি খোলা বা বন্ধ অবস্থানে আছে কিনা.

প্রয়োগঃ

1সার্কিট বিচ্ছিন্নতা: উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী প্রধানত রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য একটি শক্তি সিস্টেমের বিভাগগুলি বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি শ্রমিকদের বিদ্যুৎ আঘাত বা অন্যান্য বৈদ্যুতিক বিপদ ছাড়া বিচ্ছিন্ন সার্কিট নিরাপদ কাজ করতে পারবেন.

2নিরাপত্তাঃ উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারীগুলি কর্মীদের এবং জনসাধারণকে বৈদ্যুতিক বিপদ থেকে রক্ষা করার জন্য একটি সুরক্ষা ডিভাইস হিসাবেও ব্যবহৃত হয়। একটি সার্কিট বিচ্ছিন্ন করে,উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী সিস্টেমের লাইভ অংশগুলির সাথে দুর্ঘটনাজনিত যোগাযোগ রোধ করে এবং বৈদ্যুতিক দুর্ঘটনার ঝুঁকি হ্রাস করে.

3ত্রুটি সুরক্ষাঃ উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারীগুলি শর্ট সার্কিট এবং ওভারলোডের মতো ত্রুটি থেকে বিদ্যুৎ সিস্টেমকে রক্ষা করতেও ব্যবহার করা যেতে পারে। সিস্টেমের একটি ত্রুটিযুক্ত বিভাগকে বিচ্ছিন্ন করে,উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারীগুলি ত্রুটিটি সিস্টেমের অন্যান্য অংশে ছড়িয়ে পড়ার এবং আরও ক্ষতির কারণ হতে বাধা দেয়.

4. সুইচিং: হাই ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী একটি সিস্টেমে শক্তি প্রবাহ নিয়ন্ত্রণ করার জন্য একটি সুইচিং ডিভাইস হিসাবে ব্যবহার করা যেতে পারে। বিচ্ছিন্নকারীটি খোলার বা বন্ধ করার মাধ্যমে,পাওয়ার প্রবাহ প্রয়োজন অনুযায়ী সিস্টেমের বিভিন্ন অংশে পরিচালিত করা যেতে পারে.

5পরীক্ষাঃ উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারীগুলি পরীক্ষার উদ্দেশ্যেও ব্যবহার করা যেতে পারে, যেমন একটি সার্কিটে ভোল্টেজ বা বর্তমান পরিমাপ করা বা সিস্টেমের অন্যান্য উপাদানগুলির কার্যকারিতা পরীক্ষা করা.

অবস্থা:

1ইনস্টলেশনের জন্য সর্বোচ্চ উচ্চতা 1000 মিটার অতিক্রম করা উচিত নয়।

2. পরিবেষ্টিত বায়ুর তাপমাত্রা +40'C অতিক্রম করা উচিত নয়, এবং সাধারণ এলাকায়, এটি -30'C এর নিচে পড়া উচিত নয়।

3বায়ুর চাপ ৭০০Pa এর বেশি হওয়া উচিত নয়, যা ৩৪ মিটার/সেকেন্ডের বাতাসের গতির সাথে মিলে যায়।

4... আইসোলেটরটি ৮ ডিগ্রি পর্যন্ত তীব্রতার ভূমিকম্প সহ্য করতে সক্ষম হবে.

5. আইসোলেটরটি এমন জায়গায় ইনস্টল করা উচিত যেখানে ঘন ঘন শক্তিশালী কম্পন নেই।

6সাধারণ ধরনের বিচ্ছিন্নকারীগুলির জন্য, এগুলি গ্যাস, ধোঁয়া, রাসায়নিক জমাট, লবণ স্প্রে কুয়াশা, ধুলো,এবং অন্যান্য বিস্ফোরক এবং ক্ষয়কারী উপাদান যা আইসোলেটরের বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাকে গুরুতরভাবে প্রভাবিত করতে পারে.

7দূষণ-প্রতিরোধী প্রকারের বিচ্ছিন্নকারীগুলি অত্যন্ত নোংরা পরিবাহী এলাকায় ব্যবহারের জন্য উপযুক্ত, তবে এগুলি কোনও বিস্ফোরক বা অগ্নিজনিত উপাদানযুক্ত এলাকায় ইনস্টল করা উচিত নয়।

টেকনিক্যাল প্যারামিটারঃ
