শিল্প উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ বৈদ্যুতিক সার্কিট বিচ্ছিন্নতা সহজ অপারেশন সঙ্গে বিচ্ছিন্নতা জন্য ব্যবহৃত

শিল্প উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ বৈদ্যুতিক সার্কিট বিচ্ছিন্নতা সহজ অপারেশন সঙ্গে বিচ্ছিন্নতা জন্য ব্যবহৃত

পণ্যের বর্ণনাঃ

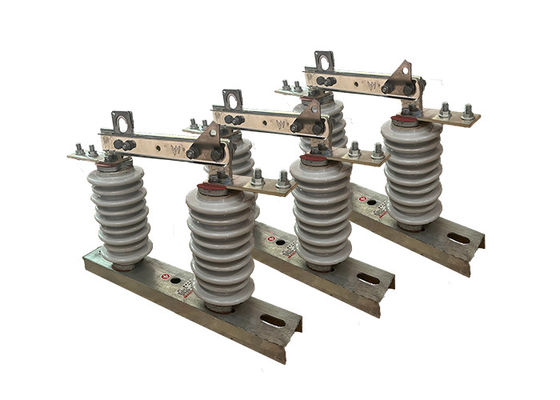

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ হল একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা নিরাপত্তা উদ্দেশ্যে নেটওয়ার্কের অংশগুলি বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে ব্যবহৃত হয়।সুইচ সাধারণত একটি মেরু বা অন্যান্য সমর্থন কাঠামোর উপর মাউন্ট করা হয় এবং সিস্টেমের বাকি অংশ থেকে একটি ওভারহেড পাওয়ার লাইন সংযোগ বিচ্ছিন্ন করতে ব্যবহৃত হয়.

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি উচ্চ ভোল্টেজ এবং স্রোতগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে এবং প্রায়শই বহিরঙ্গন স্থানে ইনস্টল করা হয়।তারা স্থিতিশীল এবং চলনশীল পরিচিতিগুলির একটি সেট নিয়ে গঠিত যা একটি বায়ু ফাঁক দ্বারা পৃথক করা হয়যখন সুইচ বন্ধ অবস্থানে থাকে, তখন পরিচিতিগুলি একে অপরের সংস্পর্শে থাকে, যা বর্তমানকে সার্কিটের মধ্য দিয়ে প্রবাহিত করতে দেয়। যখন সুইচটি খোলা হয়, তখন পরিচিতিগুলি পৃথক হয়,সার্কিট মাধ্যমে বর্তমান প্রবাহ বিরতি এবং সিস্টেমের বাকি থেকে এটি বিচ্ছিন্ন.

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি বিদ্যুৎ সিস্টেমের নিরাপত্তা এবং নির্ভরযোগ্যতার একটি গুরুত্বপূর্ণ উপাদান এবং বিভিন্ন পরিবেশগত অবস্থার মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে।তারা প্রায়ই কঠোর পরীক্ষার এবং সার্টিফিকেশন প্রয়োজনীয়তা সাপেক্ষে তারা কর্মক্ষমতা এবং নিরাপত্তা জন্য শিল্প মান পূরণ নিশ্চিত করতে.

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত রক্ষণাবেক্ষণ বা মেরামত কাজের জন্য নেটওয়ার্কের বিভাগগুলিকে বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।এগুলি বিদ্যুতের বিপদ থেকে কর্মীদের রক্ষা করার জন্য একটি সুরক্ষা ডিভাইস হিসাবেও ব্যবহৃত হয়, যেমন সিস্টেমের সক্রিয় অংশের সাথে দুর্ঘটনাক্রমে যোগাযোগ।

প্রয়োগঃ

1সার্কিট বিচ্ছিন্নতা: উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী প্রধানত রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য একটি শক্তি সিস্টেমের বিভাগগুলি বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি শ্রমিকদের বিদ্যুৎ আঘাত বা অন্যান্য বৈদ্যুতিক বিপদ ছাড়া বিচ্ছিন্ন সার্কিট নিরাপদ কাজ করতে পারবেন.

2নিরাপত্তাঃ উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারীগুলি কর্মীদের এবং জনসাধারণকে বৈদ্যুতিক বিপদ থেকে রক্ষা করার জন্য একটি সুরক্ষা ডিভাইস হিসাবেও ব্যবহৃত হয়। একটি সার্কিট বিচ্ছিন্ন করে,উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী সিস্টেমের লাইভ অংশগুলির সাথে দুর্ঘটনাজনিত যোগাযোগ রোধ করে এবং বৈদ্যুতিক দুর্ঘটনার ঝুঁকি হ্রাস করে.

3ত্রুটি সুরক্ষাঃ উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারীগুলি শর্ট সার্কিট এবং ওভারলোডের মতো ত্রুটি থেকে বিদ্যুৎ সিস্টেমকে রক্ষা করতেও ব্যবহার করা যেতে পারে। সিস্টেমের একটি ত্রুটিযুক্ত বিভাগকে বিচ্ছিন্ন করে,উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারীগুলি ত্রুটিটি সিস্টেমের অন্যান্য অংশে ছড়িয়ে পড়ার এবং আরও ক্ষতির কারণ হতে বাধা দেয়.

4. সুইচিং: হাই ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী একটি সিস্টেমে শক্তি প্রবাহ নিয়ন্ত্রণ করার জন্য একটি সুইচিং ডিভাইস হিসাবে ব্যবহার করা যেতে পারে। বিচ্ছিন্নকারীটি খোলার বা বন্ধ করার মাধ্যমে,পাওয়ার প্রবাহ প্রয়োজন অনুযায়ী সিস্টেমের বিভিন্ন অংশে পরিচালিত করা যেতে পারে.

5পরীক্ষাঃ উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারীগুলি পরীক্ষার উদ্দেশ্যেও ব্যবহার করা যেতে পারে, যেমন একটি সার্কিটে ভোল্টেজ বা বর্তমান পরিমাপ করা বা সিস্টেমের অন্যান্য উপাদানগুলির কার্যকারিতা পরীক্ষা করা.

অপারেশনঃ

1সুইচ বন্ধ করাঃ যখন সুইচ বন্ধ করা হয়, সার্কিটের দুটি পরিবাহী অংশ একে অপরের সংস্পর্শে আনা হয়, যা সার্কিটের মাধ্যমে বৈদ্যুতিক স্রোত প্রবাহিত করতে দেয়।

2সুইচ খোলাঃ সুইচ খোলা হলে সার্কিটের দুটি পরিবাহী অংশের মধ্যে একটি বায়ু ফাঁক তৈরি হয়, কার্যকরভাবে সিস্টেমের বাকি অংশ থেকে বিভাগটি বিচ্ছিন্ন করে।এটি সাধারণত রক্ষণাবেক্ষণের জন্য করা হয়, মেরামত বা পরীক্ষার কাজ নিরাপদে সম্পন্ন করা হবে।

3সার্কিট গ্রাউন্ডিংঃ সার্কিটের বিচ্ছিন্ন অংশে কোনও কাজ করার আগে, কোনও অবশিষ্ট বৈদ্যুতিক চার্জ গঠনের প্রতিরোধের জন্য সার্কিটটি গ্রাউন্ড করা গুরুত্বপূর্ণ।এটি সাধারণত একটি পৃথিবী সুইচ বা গ্রাউন্ডিং ইলেক্ট্রোড ব্যবহার করে করা হয়.

এটা লক্ষ্য করা গুরুত্বপূর্ণ যে উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলির অপারেশন শুধুমাত্র প্রশিক্ষিত এবং যোগ্য কর্মীদের দ্বারা করা উচিত,যেহেতু তারা ভুলভাবে পরিচালিত হলে বিদ্যুৎ শক বা আঘাতের গুরুতর ঝুঁকি তৈরি করতে পারেএছাড়াও, উচ্চ ভোল্টেজ সরঞ্জামগুলির সাথে কাজ করার সময় উপযুক্ত সুরক্ষা পোশাক এবং সরঞ্জাম পরা সহ সমস্ত সুরক্ষা পদ্ধতি এবং নির্দেশিকা অনুসরণ করা গুরুত্বপূর্ণ।বিচ্ছিন্ন সরঞ্জাম ব্যবহার করে, এবং নিশ্চিত করে যে এলাকা কোন জ্বলনযোগ্য বা বিস্ফোরক থেকে মুক্ত

গঠনঃ

1পোরসেলান আইসোলেটর বডিঃ আইসোলেটর বডি আইসোলেটরের প্রধান উপাদান এবং সাধারণত উচ্চ-শক্তিযুক্ত পোরসেলান দিয়ে তৈরি হয়।এটি কন্ডাক্টর এবং সমর্থন কাঠামোর মধ্যে বৈদ্যুতিক নিরোধক প্রদান করার জন্য ডিজাইন করা হয়, এবং পছন্দসই আকৃতি এবং আকারের মধ্যে molded হয়।

2ধাতব শেষ ফিটিংঃ ধাতব শেষ ফিটিংগুলি বিচ্ছিন্নকারী শরীরের সাথে সংযুক্ত থাকে এবং বিচ্ছিন্নকারীকে কন্ডাক্টর এবং সমর্থনকারী কাঠামোর সাথে সংযুক্ত করার উপায় সরবরাহ করে।এগুলি সাধারণত গ্যালভানাইজড স্টিল বা অন্যান্য জারা প্রতিরোধী উপাদান থেকে তৈরি হয়, এবং সহজ ইনস্টলেশনের জন্য স্পেশাল ফিচার যেমন ক্লিভস বা বল-এন্ড-সকেট জয়েন্ট দিয়ে ডিজাইন করা যেতে পারে।

3সিলিং কম্পাউন্ডঃ একটি সিলিং কম্পাউন্ড আইসোলেটর শরীর এবং ধাতব শেষ ফিটিংগুলির মধ্যে জয়েন্টটি সিল করতে ব্যবহৃত হয়, আর্দ্রতা এবং দূষণকারীগুলি আইসোলেটরের অভ্যন্তরে প্রবেশ করতে বাধা দেয়।

4হার্ডওয়্যারঃ হার্ডওয়্যার যেমন বোল্ট, বাদাম এবং ওয়াশারগুলি আইসোলেটর দেহ এবং সমর্থনকারী কাঠামোর সাথে ধাতব শেষ ফিটিংগুলিকে সংযুক্ত করতে ব্যবহৃত হয়।

ফিটিং ক্যাপসঃ ফিটিং ক্যাপগুলি ধাতব শেষ ফিটিংগুলি জারা এবং ক্ষতি থেকে রক্ষা করতে ব্যবহৃত হয় এবং প্লাস্টিক বা অন্যান্য উপকরণ থেকে তৈরি হতে পারে।

5.অতিরিক্ত বৈশিষ্ট্যঃ নির্দিষ্ট অ্যাপ্লিকেশন উপর নির্ভর করে, পোরসেলান উচ্চ ভোল্টেজ বৈদ্যুতিক বিচ্ছিন্নকারী যেমন নিরোধক বাধা, আর্ক শেল,এবং তাদের কর্মক্ষমতা এবং নিরাপত্তা উন্নত করার জন্য পৃথিবী সুইচ.

অবস্থা:

1. উচ্চতা 1000 মিটার অতিক্রম করে না

2. পরিবেষ্টিত বায়ুর তাপমাত্রাঃ সর্বোচ্চ + 40'C; সর্বনিম্নঃসাধারণ এলাকা -30'C, প্যারামোস -40'C;

3. বায়ুর চাপ 700Pa অতিক্রম করে না. ((বায়ুর গতি 34m / s এর সাথে মিলে যায়);

4ভূমিকম্পের তীব্রতা ৮ ডিগ্রি ছাড়িয়ে যাবে না।

5. কাজের পরিস্থিতিতে ঘন ঘন ভারী কম্পন নেই;

6সাধারণ ধরনের বিচ্ছিন্নকারী ইনস্টলেশন সাইট গ্যাস, ধোঁয়া রাসায়নিক জমা, লবণ স্প্রে কুয়াশা, ধুলো থেকে দূরে রাখা উচিত

এবং অন্যান্য বিস্ফোরক এবং ক্ষয়কারী পদার্থ যা আইসোলেশনের বিচ্ছিন্নতা এবং পরিবাহিতা ক্ষমতাকে গুরুতরভাবে প্রভাবিত করে

7. দূষণ-প্রমাণ টাইপ বিচ্ছিন্নকারী গুরুতর নোংরা conduction এলাকায় প্রযোজ্য, তবে, এটা কোন বিস্ফোরক বিষয় এবং আগুন সৃষ্টি বিষয় হওয়া উচিত নয়

টেকনিক্যাল প্যারামিটারঃ
