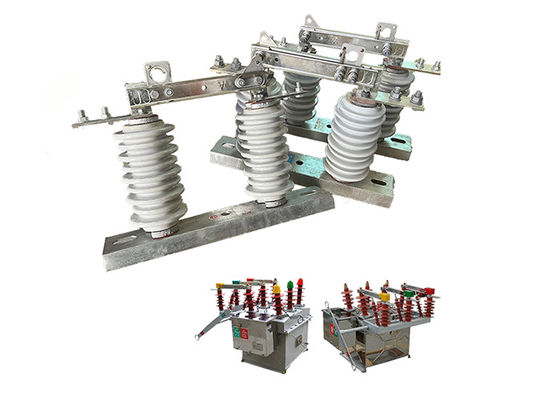

630A উচ্চ ভোল্টেজ এয়ার ব্রেক ডিসকানেক্ট সুইচ GW9 সহজ ইনস্টলেশন সহ শিল্প একক ফেজ উল্লম্ব ব্রেক সুইচ

630A উচ্চ ভোল্টেজ এয়ার ব্রেক ডিসকানেক্ট সুইচ GW9 সহজ ইনস্টলেশন সহ শিল্প একক ফেজ উল্লম্ব ব্রেক সুইচ

পণ্যের বর্ণনাঃ

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ হল একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা নিরাপত্তা উদ্দেশ্যে নেটওয়ার্কের অংশগুলি বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে ব্যবহৃত হয়।সুইচ সাধারণত একটি মেরু বা অন্যান্য সমর্থন কাঠামোর উপর মাউন্ট করা হয় এবং সিস্টেমের বাকি অংশ থেকে একটি ওভারহেড পাওয়ার লাইন সংযোগ বিচ্ছিন্ন করতে ব্যবহৃত হয়.

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি উচ্চ ভোল্টেজ এবং স্রোতগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে এবং প্রায়শই বহিরঙ্গন স্থানে ইনস্টল করা হয়।তারা স্থিতিশীল এবং চলনশীল পরিচিতিগুলির একটি সেট নিয়ে গঠিত যা একটি বায়ু ফাঁক দ্বারা পৃথক করা হয়যখন সুইচ বন্ধ অবস্থানে থাকে, তখন পরিচিতিগুলি একে অপরের সংস্পর্শে থাকে, যা বর্তমানকে সার্কিটের মধ্য দিয়ে প্রবাহিত করতে দেয়। যখন সুইচটি খোলা হয়, তখন পরিচিতিগুলি পৃথক হয়,সার্কিট মাধ্যমে বর্তমান প্রবাহ বিরতি এবং সিস্টেমের বাকি থেকে এটি বিচ্ছিন্ন.

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি বিদ্যুৎ সিস্টেমের নিরাপত্তা এবং নির্ভরযোগ্যতার একটি গুরুত্বপূর্ণ উপাদান এবং বিভিন্ন পরিবেশগত অবস্থার মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে।তারা প্রায়ই কঠোর পরীক্ষার এবং সার্টিফিকেশন প্রয়োজনীয়তা সাপেক্ষে তারা কর্মক্ষমতা এবং নিরাপত্তা জন্য শিল্প মান পূরণ নিশ্চিত করতে.

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত রক্ষণাবেক্ষণ বা মেরামত কাজের জন্য নেটওয়ার্কের বিভাগগুলি বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।এগুলি বিদ্যুতের বিপদ থেকে কর্মীদের রক্ষা করার জন্য একটি সুরক্ষা ডিভাইস হিসাবেও ব্যবহৃত হয়, যেমন সিস্টেমের সক্রিয় অংশের সাথে দুর্ঘটনাক্রমে যোগাযোগ।

অপারেশনঃ

1 প্রস্তুতিঃ সুইচ চালু করার আগে, সার্কিটটি বিদ্যুৎহীন করা উচিত এবং কোনও বৈদ্যুতিক ঝুঁকি এড়াতে সঠিকভাবে গ্রাউন্ড করা উচিত।সুইচ ক্ষতি বা পরিধানের কোন চিহ্নের জন্য পরিদর্শন করা উচিত.
2 স্যুইচ বন্ধ করাঃ স্যুইচ বন্ধ করার জন্য, অপারেটরটি ম্যানুয়ালি বা দূরবর্তীভাবে স্যুইচ হ্যান্ডেল বা নিয়ন্ত্রণ লিভারটি বন্ধ অবস্থানে সরিয়ে দেয়। এটি সার্কিটটিকে পাওয়ার উত্সের সাথে সংযুক্ত করে,সার্কিট দিয়ে বর্তমান প্রবাহিত করার অনুমতি দেয়.
3 স্যুইচ খুলুনঃ স্যুইচ খুলতে, অপারেটর ম্যানুয়ালি বা দূরবর্তীভাবে স্যুইচ হ্যান্ডেল বা নিয়ন্ত্রণ লিভারটি খোলা অবস্থানে সরিয়ে দেয়। এটি পাওয়ার উত্স থেকে সার্কিটটি সংযোগ বিচ্ছিন্ন করে।বর্তমান প্রবাহ বিরতি.
4 আর্ক ম্যানেজমেন্টঃ যখন সুইচটি খোলা হয়, তখন পরিচিতিগুলির মধ্যে একটি বৈদ্যুতিক আর্ক ঘটতে পারে, যা বিপজ্জনক হতে পারে এবং সুইচটিকে ক্ষতিগ্রস্থ করতে পারে।সুইচটি এমন ডিভাইস দিয়ে সজ্জিত হতে পারে যেমন আর্ক স্ল্যাশ বা ব্লোআউট কয়েল.
5 নিরাপত্তাঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির অপারেটরদের বৈদ্যুতিক বিপদগুলি প্রতিরোধের জন্য যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করতে হবে। এর মধ্যে ব্যক্তিগত সুরক্ষা সরঞ্জাম পরা, দলবদ্ধভাবে কাজ করা,এবং লকআউট/ট্যাগআউট পদ্ধতি অনুসরণ করে.

নিরাপত্তা সংক্রান্ত টিপস:

1সর্বদা যথাযথ ব্যক্তিগত সুরক্ষা সরঞ্জাম (পিপিই) যেমন গ্লাভস, সুরক্ষা চশমা এবং অগ্নি প্রতিরোধী পোশাক পরুন।

স্যুইচটিতে কাজ করার আগে, নিশ্চিত করুন যে পাওয়ার সাপ্লাই বন্ধ রয়েছে এবং স্যুইচটি সঠিকভাবে গ্রাউন্ড করা আছে।

2সুইচটি ব্যবহারের জন্য প্রস্তুতকারকের নির্দেশাবলী অনুসরণ করুন এবং সুরক্ষা বৈশিষ্ট্যগুলি এড়ানোর চেষ্টা করবেন না বা সুইচটি এর উদ্দেশ্যে নয় এমন উদ্দেশ্যে ব্যবহার করবেন না।

3. সুইচ কাজ করার সময়, বৈদ্যুতিক শক প্রতিরোধ করার জন্য বিচ্ছিন্ন সরঞ্জাম এবং সরঞ্জাম ব্যবহার করুন।

4. সুইচ এর কোন পরিবাহী অংশ স্পর্শ এড়িয়ে চলুন এবং সুইচ থেকে নিরাপদ দূরত্ব বজায় রাখুন যখন এটি কাজ করছে।

5আপনি যদি যোগ্য এবং প্রশিক্ষিত পেশাদার না হন তবে স্বয়ংক্রিয়ভাবে সুইচটি মেরামত বা পরিবর্তন করার চেষ্টা করবেন না।

6. সুইচটির আশেপাশের এলাকা পরিষ্কার রাখুন এবং তার কাজকে বাধা দিতে পারে এমন ধ্বংসাবশেষ থেকে মুক্ত থাকুন।

7স্যুইচটি নিয়মিত পরিদর্শন করুন এবং যত তাড়াতাড়ি সম্ভব ক্ষতিগ্রস্ত বা পরা অংশগুলি প্রতিস্থাপন করুন।

8শুধুমাত্র অনুমোদিত কর্মীদেরই সুইচটি ব্যবহার বা রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত।

9. জরুরী পরিস্থিতিতে, প্রতিষ্ঠিত জরুরী পদ্ধতি অনুসরণ করুন এবং অবিলম্বে সুইচ থেকে বিদ্যুৎ বন্ধ করুন।

প্রয়োগঃ

1রক্ষণাবেক্ষণ এবং মেরামতঃ সংযোগ বিচ্ছিন্নকারী সুইচটি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বিদ্যুৎ লাইনের একটি অংশকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎস্পৃষ্ট হওয়ার ঝুঁকি ছাড়াই নিরাপদে কাজ করার অনুমতি দেয়.

2লোড শ্যাডিংঃ পাওয়ার ওভারলোডের ক্ষেত্রে, সংযোগ বিচ্ছিন্নকারী সুইচটি লোড শ্যাডিং এবং পাওয়ার লাইন বা সরঞ্জাম ক্ষতি রোধ করতে ব্যবহার করা যেতে পারে।

3ত্রুটি বিচ্ছিন্নতাঃ শর্ট সার্কিট বা গ্রাউন্ড ত্রুটির মতো ত্রুটির ক্ষেত্রে বিদ্যুৎ লাইনের একটি অংশ বিচ্ছিন্ন করতে সংযোগ বিচ্ছিন্ন সুইচ ব্যবহার করা যেতে পারে।এটি নেটওয়ার্কের অন্যান্য অংশে ত্রুটি ছড়িয়ে পড়ার এবং আরও ক্ষতির কারণ হতে বাধা দেয়.

4. সুইচিং অপারেশনঃ সংযোগ বিচ্ছিন্নকারী সুইচটি সুইচিং অপারেশনগুলির জন্য ব্যবহৃত হয়, যেমন পাওয়ার উত্সগুলি সংযুক্ত বা সংযোগ বিচ্ছিন্ন করা বা নেটওয়ার্কের বিভিন্ন অংশে শক্তি পুনরায় পরিচালনা করা।

5সুরক্ষাঃ সংযোগ বিচ্ছিন্নকারী সুইচটি প্রায়শই অন্যান্য সুরক্ষা ডিভাইস যেমন সার্কিট ব্রেকার এবং ফিউজগুলির সাথে একত্রে বিদ্যুৎ লাইন এবং সরঞ্জামগুলিকে ক্ষতির হাত থেকে রক্ষা করার জন্য ব্যবহৃত হয়।

6পুনর্নবীকরণযোগ্য শক্তিঃ বায়ু এবং সৌর শক্তির মতো পুনর্নবীকরণযোগ্য শক্তির উত্সগুলির ক্রমবর্ধমান ব্যবহারের সাথে সাথে এই উত্সগুলিকে বিদ্যুৎ গ্রিড থেকে সংযুক্ত এবং সংযোগ বিচ্ছিন্ন করতে সংযোগ বিচ্ছিন্নকারী সুইচ ব্যবহার করা হয়।

গঠনঃ

এই পণ্যটি বেস (প্লেট), পোস্ট আইসোলেটর, পরিবাহী অংশ এবং ইন্টারলক ডিভাইস দিয়ে গঠিত। ছুরির এক প্রান্ত বল্টস মাধ্যমে গতিশীল যোগাযোগ ছুরির মাথার উপর ইনস্টল করা হয়,এবং ছুরি অন্য প্রান্ত পৃথকভাবে স্ট্যাটিক যোগাযোগ মাথা সঙ্গে সংযুক্ত করা হয়, এবং প্রতিটি পাশ কম্প্রেশন স্প্রিংয়ের চাপ দ্বারা একটি ভাল যোগাযোগের অবস্থায় রাখা হয়। প্রতিটি ছুরি স্লট আকৃতির টাইপ, যা না শুধুমাত্র ছুরি তাপ dissipation পৃষ্ঠ বৃদ্ধি,কিন্তু তাপমাত্রা বৃদ্ধি কমাতে সহায়ক, এবং ছুরিটির যান্ত্রিক শক্তি উন্নত করে, শর্ট সার্কিটের বিরুদ্ধে গতিশীল তাপ স্থিতিশীলতা তৈরি করে।যোগাযোগের ছুরির ঘূর্ণনহীন প্রান্তে ইনস্টল করা ইন্টারলকিং অংশ এবং স্ট্যাটিক যোগাযোগের স্ট্যাটিক লকিং হুক খোলা লকিং ডিভাইস গঠন করে, যা ব্রেক বন্ধ হলে স্বয়ংক্রিয়ভাবে লক হয়, যাতে ব্রেক ছুরিটি নিজের ওজন বা বৈদ্যুতিক শক্তির কারণে নিজে থেকে পড়ে না,কারণ ছাড়াই ব্রেক খোলা.

টেকনিক্যাল প্যারামিটারঃ
