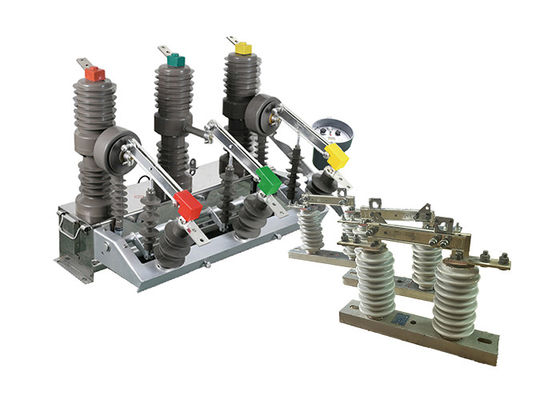

শূন্য ক্রম সেন্সর উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলির সাথে মিলিত সুরক্ষার জন্য বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার

শূন্য ক্রম সেন্সর উচ্চ ভোল্টেজ বিচ্ছিন্ন সুইচগুলির সাথে মিলিত সুরক্ষার জন্য বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার

পণ্যের বর্ণনাঃ

শূন্য ক্রম সেন্সর সহ ZW32-12 বহিরঙ্গন সার্কিট ব্রেকার শূন্য ক্রম সেন্সর দিয়ে সজ্জিত ভ্যাকুয়াম সার্কিট ব্রেকারের একটি নির্দিষ্ট মডেলকে বোঝায়।
শূন্য ক্রম সেন্সর, যা অবশিষ্ট বর্তমান সেন্সর বা শূন্য ক্রম বর্তমান ট্রান্সফরমার নামেও পরিচিত,একটি ত্রি-ফেজ পাওয়ার সিস্টেমে ভারসাম্যহীন বা অবশিষ্ট স্রোত সনাক্ত এবং পরিমাপ করার জন্য ব্যবহৃত ডিভাইসএই সেন্সরগুলি বিশেষভাবে তিন-ফেজ স্রোতের যোগফল সনাক্ত এবং পরিমাপ করার জন্য ডিজাইন করা হয়েছে, যা আদর্শভাবে একটি ভারসাম্যপূর্ণ সিস্টেমে শূন্য হওয়া উচিত।
ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকারের মধ্যে শূন্য ক্রম সেন্সর অন্তর্ভুক্ত অতিরিক্ত কার্যকারিতা এবং সুরক্ষা প্রদান করে। শূন্য ক্রম স্রোত পর্যবেক্ষণ করে,সার্কিট ব্রেকার গ্রাউন্ড ত্রুটি বা সিস্টেমের ভারসাম্যহীন অবস্থা সনাক্ত করতে পারেএটি বিদ্যুৎ বিতরণ ব্যবস্থার নিরাপত্তা এবং নির্ভরযোগ্যতা বাড়িয়ে তুলতে অস্বাভাবিক অবস্থার ক্ষেত্রে ত্রুটি সনাক্তকরণ এবং দ্রুত প্রতিক্রিয়াকে আরও উন্নত করে তোলে।
শূন্য ক্রম সেন্সর ZW32-12 সার্কিট ব্রেকারকে গ্রাউন্ড ফ্যাল্ট, ভারসাম্যহীন লোড,এবং অন্যান্য অস্বাভাবিক অবস্থা যা বৈদ্যুতিক সিস্টেমে উদ্ভূত হতে পারেএটি সরঞ্জামগুলির ক্ষতি রোধ করতে, ডাউনটাইম হ্রাস করতে এবং কর্মীদের সুরক্ষা নিশ্চিত করতে সহায়তা করে।

GW9-10 হাই ভোল্টেজ আইসোলেটার সুইচ হল একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা মেরামতের জন্য একটি ওভারহেড পাওয়ার ট্রান্সমিশন লাইনের একটি বিভাগকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি সাধারণত উচ্চ ভোল্টেজ বৈদ্যুতিক সিস্টেমে ব্যবহৃত হয়, যেমন বিদ্যুৎ সরবরাহকারী সংস্থাগুলি দীর্ঘ দূরত্বের উপর বিদ্যুৎ প্রেরণের জন্য ব্যবহার করে।

সুইচটি একটি ওভারহেড কাঠামোর উপর মাউন্ট করা হয়, যেমন একটি ট্রান্সমিশন টাওয়ার বা মেরু, এবং এটি বহিরঙ্গন বৈদ্যুতিক সিস্টেমে দেখা যায় এমন কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে।এটি একটি উল্লম্ব বৈশিষ্ট্য, বা উপরে-নীচে, স্যুইচ যোগাযোগগুলি সংযুক্ত বা বিচ্ছিন্ন করার জন্য গতি, যা সাধারণত তামা বা অন্যান্য পরিবাহী উপকরণ থেকে তৈরি হয়।

বিচ্ছিন্ন সুইচটি ট্রান্সমিশন লাইনে একটি দৃশ্যমান বিরতি প্রদানের জন্য ডিজাইন করা হয়েছে, যা রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎস্পৃষ্ট বা সরঞ্জাম ক্ষতির ঝুঁকি ছাড়াই নিরাপদে লাইনে কাজ করার অনুমতি দেয়।এটি প্রায়ই অন্যান্য নিরাপত্তা ডিভাইসের সাথে একযোগে ব্যবহার করা হয়, যেমন গ্রাউন্ডিং সুইচ এবং সার্জ আটকান, বৈদ্যুতিক সিস্টেম এবং এটিতে কাজকারী ব্যক্তিদের রক্ষা করতে।

সামগ্রিকভাবে, ওভারহেড উচ্চ ভোল্টেজ উল্লম্ব বিচ্ছিন্নকারী সুইচটি আধুনিক পাওয়ার ট্রান্সমিশন সিস্টেমের একটি গুরুত্বপূর্ণ উপাদান, যা বৈদ্যুতিক গ্রিডের নির্ভরযোগ্য এবং নিরাপদ অপারেশন নিশ্চিত করে।

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।

কন্ট্রোলারের ভূমিকা:

কন্ট্রোলারটি একটি 485/232 ইন্টারফেসের মাধ্যমে যোগাযোগ সমর্থন করে, যা দূরবর্তী পর্যবেক্ষণ এবং নিয়ন্ত্রণের অনুমতি দেয়। এটি অপটিক্যাল ফাইবার বা ওয়্যারলেস সংযোগের মাধ্যমেও যোগাযোগ করতে পারে।

যখন একটি ভারী সুইচ সনাক্ত করা হয়, ডিভাইসটি স্থায়ী ত্রুটির ক্ষেত্রে স্বয়ংক্রিয়ভাবে ট্রিপিং প্রক্রিয়াটি ত্বরান্বিত করে। এই বৈশিষ্ট্যটি এই জাতীয় পরিস্থিতিতে সিস্টেমকে ক্ষতি থেকে রক্ষা করতে সহায়তা করে।

রিমোট / ম্যানুয়াল বন্ধ এবং পুনরায় বন্ধঃ ব্যবহারকারীর কাছে দূরবর্তীভাবে বা ম্যানুয়ালি সার্কিটটি বন্ধ এবং পুনরায় বন্ধ করার বিকল্প রয়েছে।যদি ব্যবহারকারী একটি লাইন মেরামত করার পরে শক্তি পুনরুদ্ধার করার সময় গ্রাউন্ডিং সুইচ অপসারণ করতে ভুলে যায়, ডিভাইসটি নিরাপত্তার জন্য ট্রিপিং প্রক্রিয়াটি ত্বরান্বিত করতে পারে।

এটি তিনটি পুনরায় বন্ধ করার বিলম্বের সময় সামঞ্জস্য করার অনুমতি দেয়। এই বৈশিষ্ট্যটি একটি ত্রুটির পরে সার্কিটটি পুনরায় বন্ধ করার আগে উপযুক্ত বিলম্ব নির্ধারণে নমনীয়তা সরবরাহ করে।

নিয়ামকের জাম্প বন্ধ সার্কিটটিতে একটি অ্যান্টি-মাইস অপারেশন ডিজাইন অন্তর্ভুক্ত রয়েছে। এতে সার্কিটের অনিচ্ছাকৃত বন্ধ হওয়া রোধ করার জন্য একটি অ্যান্টি-জাম্প ফাংশন অন্তর্ভুক্ত রয়েছে।

নিয়ামক শূন্য-ক্রমানুসারে বর্তমানের উপর ভিত্তি করে জোনের মধ্যে এবং জোনের বাইরে ত্রুটিগুলির মধ্যে পার্থক্য করতে পারে।এই ক্ষমতা ত্রুটিগুলির অবস্থান সনাক্ত করতে সহায়তা করে এবং আরও লক্ষ্যবস্তু সমস্যা সমাধান এবং রক্ষণাবেক্ষণের অনুমতি দেয়.

ভুল অপারেশন প্রতিরোধঃ রিমোট কন্ট্রোল সুইচটি ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। এই নকশা বৈশিষ্ট্যটি নিশ্চিত করে যে সুইচটি দুর্ঘটনাক্রমে ট্রিগার হয় না,এতে অনিচ্ছাকৃত কর্মের ঝুঁকি হ্রাস পায়.

উপকারিতা:

1ছোট আকারঃ ডিভাইসটি একটি কম্প্যাক্ট ফর্ম ফ্যাক্টর দিয়ে ডিজাইন করা হয়েছে, যা সীমিত স্থান পরিবেশে সহজ ইনস্টলেশনের অনুমতি দেয়।এর ছোট আকার এটি অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে স্থান একটি সীমাবদ্ধতা.

2হালকা ওজনঃ ডিভাইসটি হালকা, যা পরিবহন এবং ইনস্টলেশনকে সহজ করে তোলে।এটি হ্যান্ডলিংয়ের সময় শারীরিক বোঝা হ্রাস করে এবং বিদ্যমান সিস্টেমে মাউন্ট বা সংহত করা সহজ করে তোলে.

3রক্ষণাবেক্ষণ-মুক্তঃ ডিভাইসটি ন্যূনতম রক্ষণাবেক্ষণের জন্য ডিজাইন করা হয়েছে। এটি টেকসই উপাদানগুলির সাথে নির্মিত এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য অনুকূলিত,ঘন ঘন পরিদর্শন বা প্রতিস্থাপনের প্রয়োজন হ্রাস করাএই বৈশিষ্ট্যটি রক্ষণাবেক্ষণের কাজে সময় এবং সম্পদ সাশ্রয় করে।

4অ্যান্টি-কন্ডেনসেশনঃ ডিভাইসে কন্ডেনসেশন প্রতিরোধের ব্যবস্থা রয়েছে। এটিতে আর্দ্রতা জমা হওয়ার ঝুঁকি হ্রাস করার জন্য সিলিং বা নিরোধক হিসাবে প্রতিরক্ষামূলক বৈশিষ্ট্য অন্তর্ভুক্ত রয়েছে।এটি সর্বোত্তম কর্মক্ষমতা বজায় রাখতে সাহায্য করে এবং আর্দ্রতা দ্বারা সৃষ্ট সম্ভাব্য ক্ষতি থেকে অভ্যন্তরীণ উপাদান রক্ষা করে.

5. প্রতিকূল আবহাওয়া এবং নোংরা পরিবেশের সাথে খাপ খাইয়ে নেওয়াঃ ডিভাইসটি চ্যালেঞ্জিং আবহাওয়া পরিস্থিতি যেমন চরম তাপমাত্রা, আর্দ্রতা, বা ধুলো এবং ময়লা এক্সপোজার সহ্য করতে ডিজাইন করা হয়েছে।এর শক্তিশালী নির্মাণ এবং সুরক্ষা বৈশিষ্ট্যগুলি প্রতিকূল পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করে, ত্রুটি বা পারফরম্যান্সের অবনতির ঝুঁকি হ্রাস করে।

স্থানঃ

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার এবং বহিরঙ্গন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন আইসোলেটরের মধ্যে সম্পর্ক বিদ্যুৎ ব্যবস্থায় তাদের পরিপূরক ভূমিকা রয়েছেঃ

সার্কিট বিচ্ছিন্নতাঃ ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক অপারেশনের সময় বা ত্রুটির ক্ষেত্রে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করার জন্য দায়ী।এটি বর্তমান প্রবাহ বিরতি প্রাথমিক উপায় হিসাবে কাজ করেএর বিপরীতে, সংযোগ বিচ্ছিন্নকারীটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময় সার্কিটটিকে পাওয়ার উত্স থেকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি শারীরিকভাবে সার্কিট খোলার দ্বারা নিরাপত্তা একটি অতিরিক্ত স্তর প্রদান করে.

সমন্বয়: উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী প্রায়ই একসাথে কাজ করার জন্য সমন্বয় করা হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।

নিরাপত্তা ও রক্ষণাবেক্ষণঃ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করতে সংযোগ বিচ্ছিন্নকারী একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ। অন্যদিকে, ভ্যাকুয়াম সার্কিট ব্রেকারটি স্বাভাবিক ক্রিয়াকলাপের সময় এবং ত্রুটির ক্ষেত্রে সিস্টেমটিকে রক্ষা করে।

GW9 সিরিজের আউটডোর ডিসকানেক্টর সুইচ চালু করা

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40467100-automatically-operated-high-voltage-electrical-isolator-safety-operated-of-high-voltage-breaking-cer.html

প্রয়োগঃ

1. সাবস্টেশনঃ এটি মাঝারি ভোল্টেজ পাওয়ার বিতরণের সুরক্ষা এবং নিয়ন্ত্রণের জন্য অভ্যন্তরীণ এবং বহিরঙ্গন উভয় সাবস্টেশনেই ব্যবহৃত হয়।ভ্যাকুয়াম সার্কিট ব্রেকার ত্রুটি স্রোত নির্ভরযোগ্য বাধা নিশ্চিত, ওভারলোড স্ট্রিম, এবং লোড স্ট্রিম, সাবস্টেশন সরঞ্জাম রক্ষা।

2শিল্প ও খনিজ উদ্যোগঃ ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকারটি শিল্প ও খনিজ উদ্যোগের বিতরণ সিস্টেমে মোটর, ট্রান্সফরমার,ওভারকরেন্ট এবং শর্ট সার্কিট থেকে অন্যান্য বৈদ্যুতিক সরঞ্জামএটি এই সব সুবিধাগুলিতে বিদ্যুৎ সরবরাহের স্থিতিশীলতা এবং নিরাপত্তা বজায় রাখতে সাহায্য করে।

3গ্রামীণ বিদ্যুৎ নেটওয়ার্কঃ ঘন ঘন অপারেশন সহ্য করার ক্ষমতা কারণে, ভ্যাকুয়াম সার্কিট ব্রেকার গ্রামীণ বিদ্যুৎ নেটওয়ার্কে প্রয়োগের জন্য উপযুক্ত। এটি একটি বিভাগ সুইচ হিসাবে ব্যবহার করা যেতে পারে,বিদ্যুৎ নেটওয়ার্কের কার্যকর বিভাজনকে অনুমতি দেয়এছাড়াও, যখন এটি একটি নিয়ামক দিয়ে সজ্জিত হয়, তখন এটি বিতরণ নেটওয়ার্কের অটোমেশন সক্ষম করে, গ্রামীণ বিদ্যুৎ ব্যবস্থার নির্ভরযোগ্যতা এবং দক্ষতা উন্নত করে।

4বাণিজ্যিক ভবনঃ ভ্যাকুয়াম সার্কিট ব্রেকারটি বিদ্যুৎ বিতরণ এবং সুরক্ষার জন্য বাণিজ্যিক ভবনেও ব্যবহৃত হয়। এটি বৈদ্যুতিক সিস্টেমগুলির নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।সরঞ্জাম ক্ষতি প্রতিরোধ এবং ডাউনটাইম কমাতে.

অবস্থা:

1. উচ্চতা ২০০০ মিটারের বেশি নয়;

2পরিবেশে বায়ুর তাপমাত্রাঃ -৪৫ ডিগ্রি সেলসিয়াস ~ +৪০ ডিগ্রি সেলসিয়াস। দৈনিক তাপমাত্রার পার্থক্যঃ ২৫ ডিগ্রি সেলসিয়াস।

3বাতাসের গতি ৩৫ মিটার / সেকেন্ডের বেশি নয়

4. কোন জ্বলনযোগ্য, বিস্ফোরক বিপজ্জনক রাসায়নিক ক্ষয় এবং শক্তিশালী কম্পন জায়গা।

টেকনিক্যাল প্যারামিটারঃ
