উচ্চ ভোল্টেজ আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার GB1984-2003 স্বয়ংক্রিয়ভাবে / ম্যানুয়ালি 50Hz নিয়ন্ত্রণ ভ্যাকুয়াম সার্কিট ব্রেকার

উচ্চ ভোল্টেজ আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার GB1984-2003 স্বয়ংক্রিয়ভাবে / ম্যানুয়ালি 50Hz নিয়ন্ত্রণ ভ্যাকুয়াম সার্কিট ব্রেকার

পণ্যের বর্ণনাঃ

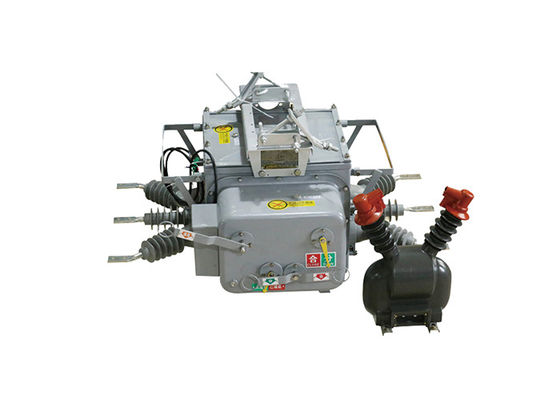

ZW20-12(F) আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকারটি তিন ফেজ এসি 50Hz আউটডোর এইচভি সুইচগার প্রধানত গ্রামীণ এবং শহুরে 10 কেভি আউটডোর বিতরণ নেটওয়ার্কের জন্য পৃথক এবং সমন্বিত লোড বর্তমান হিসাবে ব্যবহৃত হয়,ওভারলোড বর্তমান, শর্ট সার্কিট বর্তমান এবং অন্যান্য অনুরূপ স্থান।

এর পুরো কাঠামোটি একটি তিন-ফেজ সাধারণ বাক্সের ধরণ, যা একটি অপারেটিং প্রক্রিয়া, একটি পরিবাহী সার্কিট, একটি নিরোধক সিস্টেম, একটি সিলিং উপাদান এবং একটি শেল নিয়ে গঠিত।

এবং এটি বিতরণ অটোমেশনের অ্যাপ্লিকেশন চাহিদা মেটাতে সংশ্লিষ্ট বুদ্ধিমান রিমোট টার্মিনালগুলিকে সমর্থন করছে।

· ZW20-12 (Z) আউটডোর ইন্টেলিজেন্ট হাই ভোল্টেজ এসি ট্রু এয়ার ব্রেকার GSM শর্ট মেসেজ ফাংশন সহ

· ডিভাইজিং সুইচ কন্ট্রোলারের সাথে সংমিশ্রণ ZW20-12 (F) বহিরঙ্গন ডিভাইজিং উচ্চ ভোল্টেজ এসি সত্যিকারের এয়ার ব্রেকার।



কন্ট্রোলারের বৈশিষ্ট্যঃ

1. এটি একটি 485/232 যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত করা যেতে পারে, বা ফাইবার অপটিক বা ওয়্যারলেস যোগাযোগের মাধ্যমে দীর্ঘ দূরত্বের পর্যবেক্ষণ অর্জন করতে পারে। পুনরায় বন্ধ করার পরে এটির একটি ত্বরণ ফাংশন রয়েছেঃযখন স্থায়ী ত্রুটির কারণে সুইচটি আবার বন্ধ হয়ে যায়.

2যখন স্থায়ী ত্রুটি ঘটে, এটি স্বয়ংক্রিয়ভাবে ত্বরান্বিত হয়।

3. রিমোট কন্ট্রোল/ম্যানুয়াল পুনরায় বন্ধকরণ এবং পুনরায় বন্ধকরণঃ ব্যবহারকারী লাইনটি মেরামত করার পরে এবং শক্তি পুনরুদ্ধার করার পরে, যদি তারা গ্রাউন্ডিং ছুরি সুইচটি সরাতে ভুলে যায়,এটিকে ত্বরান্বিত করতে হবে.

4পুনরায় বন্ধ করার জন্য বিলম্বের সময় তিনটি প্রচেষ্টা জন্য সামঞ্জস্য করা যেতে পারে।

5ট্রিপ/রি-লকিং সার্কিটটি ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে এবং এটিতে অ্যান্টি-রি-লকিং ফাংশন রয়েছে।

6শূন্য-ক্রম বর্তমান অঞ্চল ভিতরে এবং বাইরে ত্রুটি মধ্যে পার্থক্য করতে পারেন।

7. রিমোট কন্ট্রোল ট্রিপ/রি-লকিং ভুল অপারেশন প্রতিরোধ করার জন্য একটি নকশা গ্রহণ করে।




প্রয়োগঃ

1খনির কাজঃ ZW20 সুইচটি ভূগর্ভস্থ এবং পৃষ্ঠতল খনিতে বৈদ্যুতিক সরঞ্জাম এবং বিদ্যুৎ বিতরণ নেটওয়ার্ক নিয়ন্ত্রণ এবং সুরক্ষার জন্য খনির কাজে ব্যবহৃত হয়।

2. ডেটা সেন্টার: এই সুইচটি ডেটা সেন্টারে ব্যবহার করা হয় যাতে গুরুত্বপূর্ণ আইটি অবকাঠামোর জন্য নির্ভরযোগ্য শক্তি বিতরণ এবং সুরক্ষা নিশ্চিত করা যায়।এটি কার্যকর লোড স্যুইচিং এবং বৈদ্যুতিক ত্রুটি বিরুদ্ধে সুরক্ষা সক্ষম.

3তেল ও গ্যাস শিল্পঃ ZW20 সুইচটি তেল ও গ্যাস শিল্পে তেল পরিশোধনাগার, পাইপলাইন এবং অফশোর প্ল্যাটফর্মগুলিতে বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ এবং সুরক্ষার জন্য প্রয়োগ করে।

4অবকাঠামোগত প্রকল্প: নির্ভরযোগ্য বিদ্যুৎ বিতরণ এবং সুরক্ষার জন্য বিমানবন্দর, সমুদ্র বন্দর এবং স্টেডিয়ামগুলির মতো বিভিন্ন অবকাঠামোগত প্রকল্পে সুইচ ব্যবহার করা হয়।

5.জল ও বর্জ্য জল পরিশোধন সুবিধাঃ ZW20 সুইচটি পাম্পিং স্টেশন, পরিচ্ছন্নতা প্ল্যান্ট,এবং বিতরণ নেটওয়ার্ক.



গঠনঃ

1নিয়ামক একটি মাইক্রো কম্পিউটার ভিত্তিক রিলে সুরক্ষা এবং পর্যবেক্ষণ ডিভাইস।

2.কন্ট্রোলারের আবহাওয়া প্রতিরোধের ক্ষমতা এবং ঘনীভবনের বিরুদ্ধে সুরক্ষা রয়েছে।

3এটি বিমান সংযোগকারীগুলির মাধ্যমে সুইচ বডিতে সংযুক্ত।

4এটিতে ভাল সংযোগ নির্ভরযোগ্যতা এবং উচ্চ সুরক্ষা স্তর রয়েছে।

কন্ট্রোলারের চারটি ইনপুট অ্যানালগ চ্যানেল রয়েছেঃ ফেজ এ বর্তমান, ফেজ সি বর্তমান, শূন্য-ক্রম বর্তমান এবং ফেজ বিসি ভোল্টেজ।নিয়ামক রিয়েল টাইমে এই অ্যানালগ ইনপুট মান নিরীক্ষণ এবং লাইন ত্রুটি নির্ধারণ এবং সংশ্লিষ্ট কর্ম শুরু করতে সেট মান সঙ্গে তাদের তুলনা.

পরিবেশগত অবস্থাঃ

1 পরিবেষ্টিত বায়ুর তাপমাত্রাঃ -40 °C ~ + 70 °C;

২ উচ্চতাঃ ৩০০০ মিটারের বেশি নয়

3 পরিবেষ্টিত বায়ু ধুলো, ধোঁয়া, ক্ষয়কারী গ্যাস, বাষ্প বা লবণের স্প্রে দ্বারা দূষিত হতে পারে। দূষণের মাত্রাঃ ক্লাস IV:

4 বাতাসের গতি 34 মি / সেকেন্ডের বেশি নয় (সিলিন্ডারের পৃষ্ঠে 700 Pa এর সমতুল্য);

5 সুইচগ্রিড এবং নিয়ন্ত্রণ সরঞ্জামগুলির বাইরে থেকে কম্পন বা স্থল গতি অপরিহার্য;

6 মাধ্যমিক সিস্টেমে প্ররোচিত ইলেকট্রোম্যাগনেটিক হস্তক্ষেপের ব্যাপ্তি 1.6kV অতিক্রম করে না।




টেকনিক্যাল প্যারামিটারঃ

নিয়ামকের প্রযুক্তিগত পরামিতিঃ
