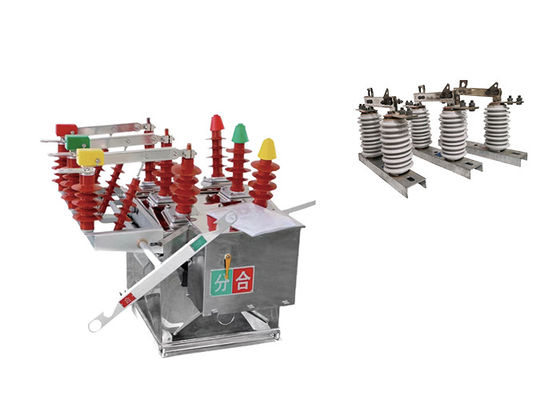

আউটডোর GW9 সিরিজের সিরামিক হুকস্টিকের সাথে ম্যানুয়ালি / স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত ইন্ডাস্ট্রিয়াল ভ্যাকুয়াম সার্কিট ব্রেকার

আউটডোর GW9 সিরিজের সিরামিক হুকস্টিকের সাথে ম্যানুয়ালি / স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত ইন্ডাস্ট্রিয়াল ভ্যাকুয়াম সার্কিট ব্রেকার

পণ্যের বর্ণনাঃ

ZW8-12 বহিরঙ্গন উচ্চ-ভোল্টেজ এসি ভ্যাকুয়াম সার্কিট ব্রেকারটি বিশেষভাবে তিন-ফেজ এসি বহিরঙ্গন উচ্চ-ভোল্টেজ সুইচগ্যাজেটগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে।এটি নগর ও গ্রামীণ অঞ্চলে 12kV এর নামমাত্র ভোল্টেজ এবং 50Hz এর নামমাত্র ফ্রিকোয়েন্সি সহ বিদ্যুৎ বিতরণ সিস্টেমের জন্য উপযুক্ত.
ZW8-12 সার্কিট ব্রেকারের প্রাথমিক ফাংশন হল বিতরণ সিস্টেমে লোড স্ট্রিম এবং শর্ট সার্কিট ফল্ট স্ট্রিম চালু বা বন্ধ করা।এটি বৈদ্যুতিক সরঞ্জাম রক্ষা এবং ত্রুটি স্রোত বিরতি দ্বারা শক্তি গ্রিড নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে.
এটি পাওয়ার সিস্টেমে সর্বাধিক ব্যবহৃত পণ্যগুলির মধ্যে একটি হিসাবে বর্ণনা করা হয়েছে। এর ব্যাপক গ্রহণ এবং ব্যবহার তার প্রমাণিত কর্মক্ষমতা, নির্ভরযোগ্যতা,বিভিন্ন বিদ্যুৎ বিতরণ অ্যাপ্লিকেশনে পরিপক্কতা.
ZW8-12 সার্কিট ব্রেকারটি তার স্থিতিশীলতার জন্য পরিচিত। এটি স্থিতিশীল কর্মক্ষমতা প্রদান এবং বহিরঙ্গন ইনস্টলেশনের পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে,চ্যালেঞ্জিং আউটডোর পরিবেশেও নির্ভরযোগ্য স্যুইচিং অপারেশন নিশ্চিত করা.

GW9-10 সিরামিক হুকস্টিক হল একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা মেরামতের জন্য একটি ওভারহেড পাওয়ার ট্রান্সমিশন লাইনের একটি বিভাগকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি সাধারণত উচ্চ ভোল্টেজ বৈদ্যুতিক সিস্টেমে ব্যবহৃত হয়, যেমন বিদ্যুৎ সরবরাহকারী সংস্থাগুলি দীর্ঘ দূরত্বের উপর বিদ্যুৎ প্রেরণের জন্য ব্যবহার করে।

সুইচটি একটি ওভারহেড কাঠামোর উপর মাউন্ট করা হয়, যেমন একটি ট্রান্সমিশন টাওয়ার বা মেরু, এবং এটি বহিরঙ্গন বৈদ্যুতিক সিস্টেমে দেখা যায় এমন কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে।এটি একটি উল্লম্ব বৈশিষ্ট্য, বা উপরে-নীচে, স্যুইচ যোগাযোগগুলি সংযুক্ত বা বিচ্ছিন্ন করার জন্য গতি, যা সাধারণত তামা বা অন্যান্য পরিবাহী উপকরণ থেকে তৈরি হয়।

হুকস্টিকটি ট্রান্সমিশন লাইনে একটি দৃশ্যমান বিরতি প্রদানের জন্য ডিজাইন করা হয়েছে, যা রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎস্পৃষ্ট বা সরঞ্জাম ক্ষতির ঝুঁকি ছাড়াই নিরাপদে লাইনে কাজ করার অনুমতি দেয়।এটি প্রায়ই অন্যান্য নিরাপত্তা ডিভাইসের সাথে একযোগে ব্যবহার করা হয়, যেমন গ্রাউন্ডিং সুইচ এবং সার্জ আটকান, বৈদ্যুতিক সিস্টেম এবং এটিতে কাজকারী ব্যক্তিদের রক্ষা করতে।

যখন GW9-10 সিরিজের আইসোলেটর সুইচটি ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে ব্যবহার করা যেতে পারে তখন ব্যবহারের দ্বৈত প্রভাব!

উপকারিতা:

1এটি CT23 প্রকারের স্প্রিং এনার্জি-স্টোরেজ অপারেটিং মেশিন দিয়ে সজ্জিত। এনার্জি-স্টোরেজ, খোলা এবং বন্ধ মোটর বা ম্যানুয়াল দ্বারা অর্জন করা যেতে পারে।

2.ZW8-12G এর মধ্যে ZW8-12 ব্রেকার এবং আইসোলেটর রয়েছে, যাকে সংযুক্ত ব্রেকার বলা হয়, এটি সেকশনালাইজার হিসাবে ব্যবহার করা যেতে পারে।

3ব্রেকারের কাঠামোটি একটি ট্যাঙ্কে একত্রিত তিন-ফেজ, তিন-ফেজ ভ্যাকুয়াম আর্ক-অতিচ্ছন্ন চেম্বার ধাতব ট্যাঙ্কে আবদ্ধ, ধাপগুলির মধ্যে বিচ্ছিন্ন উপাদান এবং প্রতিটি ধাপের জন্য এসএমসি থেকে তৈরি।

4নির্ভরযোগ্য পারফরম্যান্স এবং উচ্চ নিরোধক শক্তি।


অবস্থা:

1পরিবেশে তাপমাত্রাঃ সার্কিট ব্রেকারটি -১৫°C থেকে +৪০°C তাপমাত্রার মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে।এর মানে হল যে এটি -15°C থেকে +40°C পর্যন্ত তাপমাত্রায় কার্যকরভাবে কাজ করতে পারে.

2বায়ুর চাপঃ সার্কিট ব্রেকারটি ৭০০ পা পর্যন্ত বায়ুর চাপ সহ্য করতে পারে, যা ৩৪ মিটার/সেকেন্ডের বায়ুর গতির সমতুল্য।এটি নিশ্চিত করে যে সার্কিট ব্রেকার স্থিতিশীল এবং শক্তিশালী বাতাসের দ্বারা প্রভাবিত হয় না.

3উচ্চতাঃ সার্কিট ব্রেকারটি সমুদ্রপৃষ্ঠ থেকে 1000 মিটার পর্যন্ত উচ্চতায় ইনস্টল করার জন্য উপযুক্ত। এটি এই উচ্চতার পরিসরে নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা হয়েছে।

4.সিসমিক তীব্রতাঃ সার্কিট ব্রেকারটি সিসমিক তীব্রতার স্কেলে 8 পর্যন্ত তীব্রতার স্তরের সিসমিক কার্যকলাপের প্রতিরোধের জন্য ডিজাইন করা হয়েছে।এটি নিশ্চিত করে যে এটি অপারেশনাল এবং এই স্তর পর্যন্ত ভূমিকম্পের কম্পন দ্বারা প্রভাবিত হয় না.

প্রয়োগ

1বিতরণ ব্যবস্থা: ZW8-12 সার্কিট ব্রেকার 10kV শহুরে এবং গ্রামীণ বিদ্যুৎ নেটওয়ার্কের বিতরণ ব্যবস্থা নিয়ন্ত্রণ এবং সুরক্ষায় গুরুত্বপূর্ণ ভূমিকা পালন করে।এটি লোড স্রোত চালু বা বন্ধ করার জন্য দায়ীগ্রাহকদের কাছে নির্ভরযোগ্য বিদ্যুৎ বিতরণ নিশ্চিত করা।

2পাওয়ার সাবস্টেশনঃ সার্কিট ব্রেকারটি প্রায়শই পাওয়ার সাবস্টেশনগুলিতে ব্যবহৃত হয় যেখানে উচ্চ ভোল্টেজ ট্রান্সমিশন লাইনগুলি বিতরণ নেটওয়ার্কগুলিতে সংযুক্ত থাকে।এটি সরঞ্জামগুলির বিচ্ছিন্নতা এবং সুরক্ষায় সহায়তা করে, যা সাবস্টেশনের নিরাপদ ও দক্ষ অপারেশনকে সম্ভব করে।

3. শিল্প বিদ্যুৎ ব্যবস্থা: উচ্চ শক্তির চাহিদা সহ শিল্প, যেমন উত্পাদন কারখানা, খনির কাজ এবং বৃহত আকারের অবকাঠামো প্রকল্প,প্রায়ই তাদের উচ্চ ভোল্টেজ শক্তি সিস্টেম নিয়ন্ত্রণ এবং রক্ষা করতে ZW8-12 সার্কিট ব্রেকার ব্যবহারএটি লোড কারেন্ট পরিচালনা করতে এবং শর্ট সার্কিট ফল্ট কারেন্ট থেকে সরঞ্জাম রক্ষা করতে সহায়তা করে।

4পুনর্নবীকরণযোগ্য জ্বালানি ব্যবস্থা: বায়ু ও সৌরশক্তির মতো পুনর্নবীকরণযোগ্য জ্বালানি উত্সগুলির ক্রমবর্ধমান গ্রহণের সাথে সাথেপুনর্নবীকরণযোগ্য শক্তি উৎপাদনের সাথে যুক্ত উচ্চ ভোল্টেজ সুইচগ্যাজ সিস্টেমে ZW8-12 সার্কিট ব্রেকার অ্যাপ্লিকেশন খুঁজে পায়এটি পুনর্নবীকরণযোগ্য শক্তিকে গ্রিডে দক্ষতার সাথে একীভূত করতে সহায়তা করে এবং বিদ্যুৎ উৎপাদনের সুবিধাগুলির নিরাপদ অপারেশন নিশ্চিত করে।

5তেল ও গ্যাস শিল্পঃ বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারগুলি তেল ও গ্যাস শিল্পে বৈদ্যুতিক সরঞ্জাম যেমন পাম্প, কম্প্রেসার এবং পাইপলাইনগুলি স্যুইচ এবং সুরক্ষিত করতে ব্যবহৃত হয়।

গঠনঃ

1কাঠামোর উপরের কভারটি ছাঁচের এককালীন প্রসারিত গঠনের প্রযুক্তি ব্যবহার করে প্রক্রিয়াজাত করা হয়, আইপি 4 এক্স সুরক্ষা স্তর, উচ্চ যান্ত্রিক শক্তি, সুন্দর চেহারা অর্জন করে,এবং সহজ ইনস্টলেশন. এটি মরিচা করা সহজ নয় এবং ক্ষয় প্রতিরোধী। স্টেইনলেস স্টীল বা উচ্চ মানের ইস্পাত প্লেট স্প্রে চিকিত্সা নির্বাচন করা যেতে পারে।

2. সংযোগ বিচ্ছিন্নকারী সুইচ (ঐচ্ছিক) ZW8 সুইচ বডি ইউনিট অনুযায়ী তৈরি করা হয়েছে, বিতরণ লাইনের রক্ষণাবেক্ষণের সময় একটি সুস্পষ্ট সংযোগ বিচ্ছিন্নকরণ পয়েন্ট সহ,এবং একটি যান্ত্রিক interlocking ডিভাইস সংযোগ বিচ্ছিন্ন সুইচ এবং সার্কিট ব্রেকার মধ্যে ভুল অপারেশন প্রতিরোধ করার জন্য.

টেকনিক্যাল প্যারামিটারঃ

ZW8-12


জি ডব্লিউ ৯-১০
