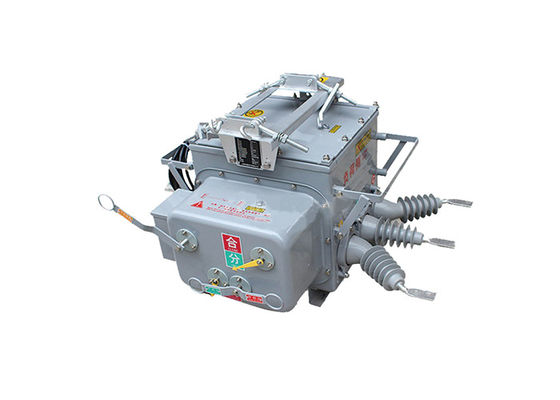

ZW20(F) 12kV আউটডোর Vcb স্টেইনলেস স্টীল তৈরি ইন্ডাস্ট্রিয়াল ব্রেকার সীমানা ভ্যাকুয়াম সুইচ স্ট্যান্ডার্ড IEC62271-100

ZW20(F) 12kV আউটডোর Vcb স্টেইনলেস স্টীল তৈরি ইন্ডাস্ট্রিয়াল ব্রেকার সীমানা ভ্যাকুয়াম সুইচ স্ট্যান্ডার্ড IEC62271-100

পণ্যের বর্ণনাঃ

ZW20 সিরিজ সীমানা ভ্যাকুয়াম সুইচ একটি বৈদ্যুতিক সুইচ যা একটি ভ্যাকুয়াম পরিবেশে কাজ করে।এটি মাঝারি ভোল্টেজ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে এবং সাধারণত বিদ্যুৎ বিতরণ সিস্টেমে ব্যবহৃত হয়.

সুইচটি সাধারণত উচ্চমানের উপকরণ থেকে তৈরি একটি শক্তিশালী এবং টেকসই ঘরের সাথে নির্মিত হয়। এটিতে একটি ভ্যাকুয়াম ইন্টারপুটার চেম্বার, বর্তমান বহনকারী পরিচিতি এবং নিয়ন্ত্রণ ব্যবস্থা অন্তর্ভুক্ত রয়েছে.

এবং ভ্যাকুয়াম ইন্টারপুটার হল সুইচ এর মূল উপাদান। এটি একটি সিলড ভ্যাকুয়াম চেম্বারে গঠিত যা দুটি যোগাযোগ ইলেকট্রোড ধারণ করে। যখন সুইচ বন্ধ হয়,ভ্যাকুয়াম পরিবেশে স্যুইচিং অপারেশন চলাকালীন একটি বৈদ্যুতিক আর্ক গঠনের প্রতিরোধ করে.

এটি একটি যোগাযোগ খোলার এবং বন্ধ করার প্রক্রিয়া দিয়ে সজ্জিত। এটি মডেল এবং অ্যাপ্লিকেশন প্রয়োজনীয়তা উপর নির্ভর করে ম্যানুয়াল বা বৈদ্যুতিকভাবে পরিচালিত হতে পারে।অপারেটিং প্রক্রিয়া মসৃণ এবং নির্ভরযোগ্য সুইচিং অপারেশন নিশ্চিত করে.

ZW20 সিরিজের সীমানা ভ্যাকুয়াম সুইচ বিভিন্ন সিস্টেমের প্রয়োজনীয়তা অনুসারে বিভিন্ন ভোল্টেজ এবং বর্তমান রেটিংগুলিতে উপলব্ধ।এটি সাধারণত কয়েক কিলোভোল্ট থেকে কয়েক ডজন কিলোভোল্ট পর্যন্ত মাঝারি ভোল্টেজ স্তরগুলি পরিচালনা করতে পারে.

সুইচটির একটি উচ্চ বিরতি ক্ষমতা রয়েছে যা ত্রুটি স্রোতকে বাধাগ্রস্ত করে এবং বৈদ্যুতিক সিস্টেমকে রক্ষা করে।ব্রেকিং ক্ষমতা সর্বাধিক ত্রুটি বর্তমান যে সুইচ নিরাপদে ক্ষতি ছাড়া বিরতি করতে পারেন পরিপ্রেক্ষিতে নির্দিষ্ট করা হয়.

ZW20 সিরিজের কিছু মডেল উন্নত নিয়ন্ত্রণ এবং পর্যবেক্ষণ বৈশিষ্ট্য সরবরাহ করতে পারে। এই বৈশিষ্ট্যগুলির মধ্যে দূরবর্তী নিয়ন্ত্রণ ক্ষমতা, অবস্থা নির্দেশক এবং ত্রুটি নির্ণয় অন্তর্ভুক্ত থাকতে পারে,উন্নত কার্যকারিতা এবং সহজ অপারেশন প্রদান.

সুইচটিতে ব্যবহৃত ভ্যাকুয়াম প্রযুক্তি চমৎকার আর্ক নিভানোর ক্ষমতা নিশ্চিত করে, এটিকে মাঝারি ভোল্টেজ অ্যাপ্লিকেশনের জন্য একটি নির্ভরযোগ্য এবং নিরাপদ সমাধান করে তোলে।সুইচ কঠোর নিরাপত্তা মান পূরণ এবং সর্বনিম্ন রক্ষণাবেক্ষণ প্রয়োজনীয়তা সঙ্গে দীর্ঘমেয়াদী কর্মক্ষমতা প্রদান করার জন্য ডিজাইন করা হয়.

ZW20 সিরিজের সীমানা ভ্যাকুয়াম সুইচ বিদ্যুৎ বিতরণ সাবস্টেশন, শিল্প উদ্ভিদ, বাণিজ্যিক ভবন এবং আরও অনেক কিছু সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।এটি সাধারণত লোড সুইচিং জন্য ব্যবহৃত হয়, ত্রুটি সুরক্ষা, এবং মাঝারি ভোল্টেজ বৈদ্যুতিক সিস্টেমের বিচ্ছিন্নতা।



কন্ট্রোলারের বৈশিষ্ট্যঃ

1. এটি একটি 485/232 যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত করা যেতে পারে, বা ফাইবার অপটিক বা ওয়্যারলেস যোগাযোগের মাধ্যমে দীর্ঘ দূরত্বের পর্যবেক্ষণ অর্জন করতে পারে। পুনরায় বন্ধ করার পরে এটির একটি ত্বরণ ফাংশন রয়েছেঃযখন স্থায়ী ত্রুটির কারণে সুইচটি আবার বন্ধ হয়ে যায়.

2যখন স্থায়ী ত্রুটি ঘটে, এটি স্বয়ংক্রিয়ভাবে ত্বরান্বিত হয়।

3. রিমোট কন্ট্রোল/ম্যানুয়াল পুনরায় বন্ধকরণ এবং পুনরায় বন্ধকরণঃ ব্যবহারকারী লাইনটি মেরামত করার পরে এবং শক্তি পুনরুদ্ধার করার পরে, যদি তারা গ্রাউন্ডিং ছুরি সুইচটি সরাতে ভুলে যায়,এটিকে ত্বরান্বিত করতে হবে.

4পুনরায় বন্ধ করার জন্য বিলম্বের সময় তিনটি প্রচেষ্টা জন্য সামঞ্জস্য করা যেতে পারে।

5ট্রিপ/রি-লকিং সার্কিটটি ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে এবং এটিতে অ্যান্টি-রি-লকিং ফাংশন রয়েছে।

6শূন্য-ক্রম বর্তমান অঞ্চল ভিতরে এবং বাইরে ত্রুটি মধ্যে পার্থক্য করতে পারেন।

7. রিমোট কন্ট্রোল ট্রিপ/রি-লকিং ভুল অপারেশন প্রতিরোধ করার জন্য একটি নকশা গ্রহণ করে।




প্রয়োগঃ

1. পাওয়ার ডিস্ট্রিবিউশন সাবস্টেশনঃ জেডডাব্লু 20 সুইচটি সাধারণত অভ্যন্তরীণ এবং বহিরঙ্গন উভয়ই বিদ্যুৎ বিতরণ সাবস্টেশনে ব্যবহৃত হয়। এটি লোড স্যুইচিং, সেকশনালাইজিং,এবং বিতরণ নেটওয়ার্কের ত্রুটি সুরক্ষা.

2শিল্প উদ্ভিদঃ ZW20 সুইচ শিল্প উদ্ভিদ যেখানে মাঝারি ভোল্টেজ শক্তি বিতরণ প্রয়োজন অ্যাপ্লিকেশন খুঁজে পায়। এটি নিয়ন্ত্রণ এবং বৈদ্যুতিক সরঞ্জাম রক্ষা করার জন্য ব্যবহৃত হয়,যেমন মোটর, ট্রান্সফরমার, এবং জেনারেটর.

3. বাণিজ্যিক ভবনঃ নির্ভরযোগ্য এবং নিরাপদ বিদ্যুৎ বিতরণের জন্য শপিং মল, অফিস কমপ্লেক্স এবং হাসপাতাল সহ বাণিজ্যিক ভবনে সুইচ ব্যবহার করা হয়।এটি কার্যকর লোড সুইচিং নিশ্চিত করে এবং সমালোচনামূলক বৈদ্যুতিক লোড রক্ষা করে.

4পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃ ZW20 সুইচটি পুনর্নবীকরণযোগ্য শক্তি সিস্টেমের জন্য উপযুক্ত, যেমন সৌর বিদ্যুৎ কেন্দ্র এবং বায়ু খামার।এটি এই সিস্টেমে মাঝারি ভোল্টেজ সার্কিট সুইচিং এবং সুরক্ষা সহজতর.

5রেলওয়ে বিদ্যুতায়নঃ রেলওয়ে নেটওয়ার্কের বিদ্যুৎ সরবরাহ নিয়ন্ত্রণ এবং সুরক্ষার জন্য সুইচটি রেলওয়ে বিদ্যুতায়ন প্রকল্পে ব্যবহৃত হয়।এটি ট্রেন অপারেশনের জন্য নির্ভরযোগ্য এবং নিরাপদ শক্তি বিতরণ নিশ্চিত করে.




পরিবেশগত অবস্থাঃ

1উচ্চতাঃ ২০০০ মিটার
2. পরিবেশে তাপমাত্রাঃ বাইরের -30°C~+55°C
সর্বোচ্চ বার্ষিক গড় তাপমাত্রা 20°C
সর্বোচ্চ দৈনিক গড় তাপমাত্রা 30°C
3. আপেক্ষিক আর্দ্রতাঃ ৯৫% ((২৫°সি)
4. ভূকম্পন ক্ষমতাঃ ভূমি স্তর ত্বরণ 0.3g
মাটির উল্লম্ব ত্বরণ ০.১৫g
তিনটা সাইনস ওয়েভের জন্য কাজ করে
নিরাপত্তা ফ্যাক্টর ১।67
5ভূমিকম্পের তীব্রতা ৭ ডিগ্রি
6. সর্বোচ্চ দৈনিক তাপমাত্রার পার্থক্যঃ ২৫°C
7ইনস্টলেশনের স্থানঃবাহিরে, 10kv এয়ারলাইন ব্যবহারকারীর দায়িত্ব সীমাবদ্ধকরণ পয়েন্ট
8গ্রাউন্ডিং পদ্ধতিঃনিরপেক্ষ পয়েন্ট স্পর্শ করে না, আর্ক দমন কয়েল গ্রাউন্ডিং এবং কম প্রতিরোধের গ্রাউন্ডিং



টেকনিক্যাল প্যারামিটারঃ

নিয়ামকের প্রযুক্তিগত পরামিতিঃ
