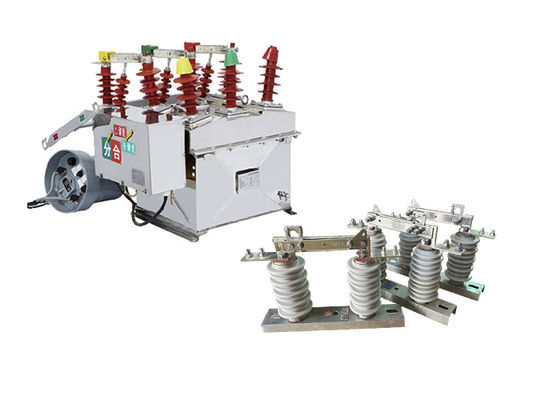

1000A/1250A আউটডোর এসি ভ্যাকুয়াম সার্কিট ব্রেকার ওভারহেড ডিসকানেক্ট সুইচ সহ ব্যবহৃত যান্ত্রিক সহনশীলতা 10000 বার

1000A/1250A আউটডোর এসি ভ্যাকুয়াম সার্কিট ব্রেকার ওভারহেড ডিসকানেক্ট সুইচ সহ ব্যবহৃত যান্ত্রিক সহনশীলতা 10000 বার

পণ্যের বর্ণনাঃ

জেডডব্লিউ 8-12 আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার একটি নির্দিষ্ট ধরণের সার্কিট ব্রেকার যা উচ্চ-ভোল্টেজ সুইচগ্যাজ সিস্টেমে আউটডোর ব্যবহারের জন্য ডিজাইন করা হয়েছে।এটি বিশেষত 12kV এর নামমাত্র ভোল্টেজ এবং 50Hz এর নামমাত্র ফ্রিকোয়েন্সির সাথে তিন-ফেজ এসি আউটডোর উচ্চ-ভোল্টেজ সুইচগার্ডের জন্য উপযুক্ত.

ZW8-12 সার্কিট ব্রেকারের প্রাথমিক ফাংশন হল 10kV শহুরে এবং গ্রামীণ বিদ্যুৎ নেটওয়ার্কের বিতরণ সিস্টেম নিয়ন্ত্রণ এবং সুরক্ষা।এটি লোড স্রোত চালু বা বন্ধ করার জন্য দায়ী এবং শক্তি সিস্টেমে ঘটতে পারে যে শর্ট সার্কিট ত্রুটি স্রোত বিরতি জন্য.

ভ্যাকুয়াম সার্কিট ব্রেকার হিসাবে, এটি একটি ভ্যাকুয়াম ইন্টারপার্টার ব্যবহার করে স্যুইচিং অপারেশনগুলির সময় সার্কিট ব্রেকারটি খোলার সময় গঠিত আর্কটি নিভিয়ে দেয়।ভ্যাকুয়াম বিরতিগুলি নির্ভরযোগ্য আর্ক বিরতি ক্ষমতা প্রদান করে এবং তাদের উচ্চ dielectric শক্তি এবং চমৎকার বৈদ্যুতিক কর্মক্ষমতা জন্য পরিচিত হয়.

ZW8-12 সার্কিট ব্রেকারকে পাওয়ার সিস্টেমে সর্বাধিক ব্যবহৃত, পরিপক্ক এবং স্থিতিশীল পণ্যগুলির মধ্যে একটি হিসাবে বিবেচনা করা হয়। এর অর্থ এটির সফল অপারেশনের দীর্ঘ ইতিহাস রয়েছে,ব্যাপক ক্ষেত্রের মোতায়েন, এবং প্রমাণিত নির্ভরযোগ্যতা। এটি কঠোর পরীক্ষার মধ্য দিয়ে গেছে এবং পারফরম্যান্স এবং সুরক্ষার জন্য প্রয়োজনীয় শিল্পের মান পূরণ করে।

GW9-10 আউটডোর ওভারহেড ডিসকানেক্ট সুইচগুলি সাধারণত রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য নেটওয়ার্কের বিভাগগুলি বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।এগুলি বিদ্যুতের বিপদ থেকে কর্মীদের রক্ষা করার জন্য একটি সুরক্ষা ডিভাইস হিসাবেও ব্যবহৃত হয়, যেমন সিস্টেমের সক্রিয় অংশের সাথে দুর্ঘটনাক্রমে যোগাযোগ।

এগুলি উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে, এবং এগুলি প্রায়শই বাইরের স্থানে ইনস্টল করা হয়, যেখানে এগুলি চরম পরিবেশের শর্তের মুখোমুখি হয়, যেমন চরম তাপমাত্রা, বাতাস,বৃষ্টি, এবং ধুলো। অতএব, তারা এই অবস্থার প্রতিরোধের জন্য নির্মিত হয় এবং প্রায়ই স্টিল বা অ্যালুমিনিয়াম মত টেকসই উপকরণ তৈরি করা হয়।

নির্দিষ্ট অ্যাপ্লিকেশন এবং প্রয়োজনীয়তার উপর নির্ভর করে বহিরঙ্গন ওভারহেড সংযোগ বিচ্ছিন্ন সুইচগুলি বিভিন্ন ধরণের এবং কনফিগারেশনে আসে। উদাহরণস্বরূপ, কিছু VEI অভ্যন্তরীণ ব্যবহারের জন্য ডিজাইন করা হয়েছে,অন্যরা বাইরের ব্যবহারের জন্য উপযুক্তকিছু ম্যানুয়ালি কাজ করার জন্য ডিজাইন করা হয়েছে, অন্যরা স্বয়ংক্রিয় এবং দূরবর্তীভাবে পরিচালিত হতে পারে।

সার্কিটগুলিকে বিচ্ছিন্ন করার তাদের প্রাথমিক ফাংশনের পাশাপাশি, বহিরঙ্গন ওভারহেড সংযোগ বিচ্ছিন্ন সুইচগুলির অন্যান্য গুরুত্বপূর্ণ বৈশিষ্ট্য রয়েছে,যেমন তাদের অবস্থা (খোলা বা বন্ধ) এর একটি চাক্ষুষ ইঙ্গিত প্রদান, এবং নিশ্চিত করুন যে আইসোলেটর খোলা থাকলে সার্কিটটি শক্তিযুক্ত হয় না।

যখন GW9-10 সিরিজের আইসোলেটর সুইচটি ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে ব্যবহার করা যেতে পারে তখন ব্যবহারের দ্বৈত প্রভাব!

প্রয়োগঃ

1বিদ্যুৎ বিতরণঃ বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারগুলি বিদ্যুৎ বিতরণ সিস্টেমে বিতরণ ট্রান্সফরমার, ফিডার এবং অন্যান্য সরঞ্জামগুলি স্যুইচ এবং সুরক্ষিত করতে ব্যাপকভাবে ব্যবহৃত হয়।এগুলি সাধারণত বাইরের খুঁটির উপরে স্থাপন করা হয়, সাবস্টেশন, এবং সুইচগার।

2. ইউটিলিটি স্কেল পুনর্নবীকরণযোগ্য শক্তিঃ আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকারগুলি ইউটিলিটি স্কেল পুনর্নবীকরণযোগ্য শক্তি প্রকল্পগুলিতে ব্যবহৃত হয়, যেমন বায়ু এবং সৌর খামার, ইনভার্টার এবং অন্যান্য সরঞ্জামগুলি স্যুইচ এবং সুরক্ষিত করতে.

3রেলওয়ে সিস্টেমঃ বাইরের ভ্যাকুয়াম সার্কিট ব্রেকারগুলি রেলওয়ে সিস্টেমে ব্যবহৃত হয়, যেমন সিগন্যালিং সিস্টেম এবং রেলওয়ে অবকাঠামো, বৈদ্যুতিক সরঞ্জামগুলি স্যুইচ করতে এবং রক্ষা করতে।

4খনিজ অপারেশনঃ কঠোর বাইরের পরিবেশে বৈদ্যুতিক সরঞ্জামগুলি স্যুইচ এবং সুরক্ষিত করতে খনিজ অপারেশনে বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার ব্যবহার করা হয়।

5তেল ও গ্যাস শিল্পঃ বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারগুলি তেল ও গ্যাস শিল্পে বৈদ্যুতিক সরঞ্জাম যেমন পাম্প, কম্প্রেসার এবং পাইপলাইনগুলি স্যুইচ এবং সুরক্ষিত করতে ব্যবহৃত হয়।

গঠনঃ

1ভ্যাকুয়াম ইন্টারপার্টারঃ ভ্যাকুয়াম ইন্টারপার্টার সার্কিট ব্রেকারের হৃদয়। এটি একটি ভ্যাকুয়াম চেম্বারের মধ্যে সিল করা একটি স্থির যোগাযোগ এবং একটি চলনশীল যোগাযোগের সমন্বয়ে গঠিত। যখন সার্কিট ব্রেকার কাজ করে,ভ্যাকুয়াম ইন্টারপুটারের ভূমিকা হল আর্কটি নিভানো এবং বর্তমানের নির্ভরযোগ্য বিচ্ছিন্নতা প্রদান করা।

2অপারেটিং প্রক্রিয়াঃ সার্কিট ব্রেকারটি একটি অপারেটিং প্রক্রিয়া দিয়ে সজ্জিত যা পরিচিতিগুলি খোলার এবং বন্ধ করার জন্য দায়ী। এটি বিভিন্ন প্রক্রিয়া যেমন স্প্রিং প্রক্রিয়া ব্যবহার করতে পারে,হাইড্রোলিক যন্ত্র, বা ইলেক্ট্রোম্যাগনেটিক অপারেটিং প্রক্রিয়া। অপারেটিং প্রক্রিয়াটি সার্কিট ব্রেকারের মসৃণ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

3নিরোধক আবরণঃ সার্কিট ব্রেকারটি একটি নিরোধক আবরণে অবস্থিত, যা আর্দ্রতা, ধুলো এবং দূষণকারীগুলির মতো বাহ্যিক কারণগুলির বিরুদ্ধে সুরক্ষা সরবরাহ করে।আবরণ সাধারণত উচ্চ মানের নিরোধক উপকরণ থেকে তৈরি করা হয় প্রয়োজনীয় dielectric শক্তি এবং নিরোধক বৈশিষ্ট্য বজায় রাখার জন্য.

4কন্ট্রোল অ্যান্ড প্রোটেকশন সিস্টেমঃ ZW8-12 সার্কিট ব্রেকারটি তার অপারেশন পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য একটি নিয়ন্ত্রণ এবং সুরক্ষা সিস্টেম অন্তর্ভুক্ত করেছে। এই সিস্টেমে বিভিন্ন সেন্সর, রিলে,অস্বাভাবিক অবস্থা সনাক্ত করার জন্য নিয়ন্ত্রণ ডিভাইস, সিগন্যাল ইনপুট প্রদান করে, এবং সার্কিট ব্রেকার খোলার বা বন্ধ করার সূচনা করে।

5সংযোগ টার্মিনালঃ সার্কিট ব্রেকারের ইনকামিং এবং আউটগোয়িং বৈদ্যুতিক সংযোগগুলির জন্য সংযোগ টার্মিনাল রয়েছে। এই টার্মিনালগুলি পাওয়ার ক্যাবল বা বাসবারগুলি সংযোগ করতে দেয়,সার্কিট ব্রেকারের মধ্য দিয়ে বর্তমান প্রবাহকে সক্ষম করে.

6সহায়ক এবং নিয়ন্ত্রণ উপাদানঃ সার্কিট ব্রেকারের কার্যকারিতা উন্নত করার জন্য অতিরিক্ত সহায়ক এবং নিয়ন্ত্রণ উপাদান উপস্থিত থাকতে পারে। এর মধ্যে সহায়ক সুইচ অন্তর্ভুক্ত হতে পারে,ভোল্টেজ ট্রান্সফরমার, বর্তমান ট্রান্সফরমার, এবং বৈদ্যুতিক পরামিতি পর্যবেক্ষণ, পরিমাপ এবং নিয়ন্ত্রণের জন্য প্রয়োজনীয় অন্যান্য আনুষাঙ্গিক।

উপকারিতা:

1. CT23 স্প্রিং এনার্জি-স্টোরেজ অপারেটিং মেকানিজম: ZW8-12 সার্কিট ব্রেকার CT23 প্রকারের স্প্রিং এনার্জি-স্টোরেজ অপারেটিং মেকানিজম দিয়ে সজ্জিত।এই প্রক্রিয়া স্প্রিংস মধ্যে সংরক্ষিত যান্ত্রিক শক্তি ব্যবহার করে সার্কিট ব্রেকার পরিচিতির খোলার এবং বন্ধ করার সুবিধার্থেএটি ব্যবহারের ক্ষেত্রে নমনীয়তা প্রদান করে, অ্যাপ্লিকেশনটির নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে মোটরাইজড বা ম্যানুয়াল অপারেটিংয়ের অনুমতি দেয়।

2.ZW8-12G সমন্বিত ব্রেকারঃ ZW8-12G মডেলটি একটি সমন্বিত ব্রেকার যা ZW8-12 সার্কিট ব্রেকার এবং একটি বিচ্ছিন্নকারী নিয়ে গঠিত। এই কনফিগারেশনটি এটিকে একটি বিভাগকারক হিসাবে কাজ করতে সক্ষম করে,রক্ষণাবেক্ষণ বা ত্রুটি সনাক্তকরণের উদ্দেশ্যে বিদ্যুৎ বিতরণ নেটওয়ার্কের নির্দিষ্ট বিভাগগুলিকে বিচ্ছিন্ন করার ক্ষমতা প্রদান করে.

3ট্যাংক কাঠামোতে তিন-ফেজ একত্রিতঃ ZW8-12 সার্কিট ব্রেকারটি একটি ট্যাঙ্ক কাঠামোতে একত্রিত তিন-ফেজ বৈশিষ্ট্যযুক্ত।এর মানে হল যে প্রতিটি পর্যায়ে জন্য ব্রেকার এর উপাদান একটি সাধারণ ট্যাংক মধ্যে আবদ্ধ করা হয়, একটি কম্প্যাক্ট এবং স্থান-সংরক্ষণ নকশা প্রদান করে। ট্যাংক যান্ত্রিক সুরক্ষা প্রদান করে এবং সার্কিট ব্রেকারের সামগ্রিক দৃঢ়তা বৃদ্ধি করে।

4ভ্যাকুয়াম আর্ক-এক্সিটিং চেম্বার এবং ইনসুলেশন উপাদানঃ ধাতব ট্যাঙ্কের ভিতরে, ZW8-12 সার্কিট ব্রেকার একটি তিন-ফেজ ভ্যাকুয়াম আর্ক-এক্সিটিং চেম্বার অন্তর্ভুক্ত করে।এই চেম্বারটি কার্যকরভাবে সার্কিট বিচ্ছিন্নতার সময় ঘটে যাওয়া বৈদ্যুতিক আর্কগুলি নিভে যায়এছাড়াও, সার্কিট ব্রেকারটি স্তরগুলির মধ্যে এবং ধাপ থেকে ধাপে বিচ্ছিন্নতা নিশ্চিত করতে এসএমসি (শীট মোল্ডিং কমপাউন্ড) এর মতো নিরোধক উপকরণ ব্যবহার করে।তার সামগ্রিক নিরোধক শক্তি বৃদ্ধি.

5নির্ভরযোগ্য পারফরম্যান্স এবং উচ্চ নিরোধক শক্তিঃ ZW8-12 সার্কিট ব্রেকারটি তার নির্ভরযোগ্য পারফরম্যান্স এবং উচ্চ নিরোধক শক্তির জন্য পরিচিত।এটি কঠোর পারফরম্যান্স স্ট্যান্ডার্ড পূরণ করার জন্য ডিজাইন এবং পরীক্ষা করা হয়, বিভিন্ন বৈদ্যুতিক অবস্থার মধ্যে নির্ভরযোগ্য অপারেশন নিশ্চিত করে। উচ্চ নিরোধক শক্তি বৈদ্যুতিক ভোল্টেজ প্রতিরোধ এবং বিচ্ছিন্ন করার সার্কিট ব্রেকার ক্ষমতা উন্নত,বৈদ্যুতিক ব্যবস্থার নিরাপত্তা ও নির্ভরযোগ্যতার জন্য অবদান.

অবস্থা:

পরিবেশে তাপমাত্রাঃ -15°C~+40°C
বাতাসের চাপঃ≤700Pa (বাতাসের গতি 34m/s এর সমতুল্য)
উচ্চতাঃ≤১০০০ মিটার
ভূমিকম্পের তীব্রতা: ≤8
* বায়ু দূষিত হতে হবে তৃতীয় স্তরের। ঘন ঘন হিংস্র কম্পন নিষিদ্ধ করা উচিত।

টেকনিক্যাল প্যারামিটারঃ

ZW8-12


জি ডব্লিউ ৯-১০
