উচ্চ দক্ষতা উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার 630A/1000A/1250A

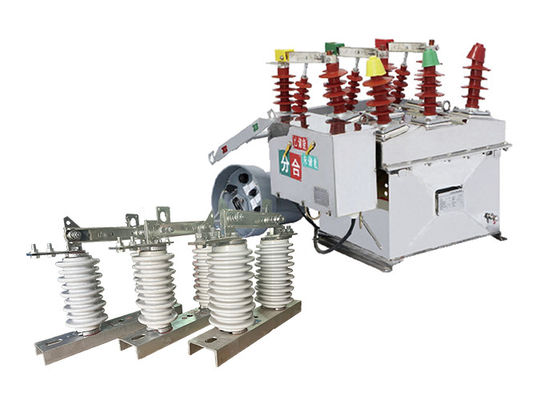

উচ্চ দক্ষতা উচ্চ ভোল্টেজ তিন Pahses ভ্যাকুয়াম সার্কিট ব্রেকার পোর্টেবল আউটডোর ডিসকানেক্টর সুইচ সঙ্গে মেলে

পণ্যের বর্ণনাঃ

ZW8-12 উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারটি আন্তর্জাতিক মান মেনে চলার জন্য ডিজাইন করা হয়েছে এবং উন্নত প্রযুক্তি ব্যবহার করে তৈরি করা হয়েছে। এর নামমাত্র ভোল্টেজ 12kV,৬৩০ এ পর্যন্ত নামমাত্র বর্তমান, এবং 20kA পর্যন্ত একটি শর্ট সার্কিট বিরতি বর্তমান।

সার্কিট ব্রেকারটি ভ্যাকুয়াম বিচ্ছিন্নকারী, অপারেটিং প্রক্রিয়া এবং নিয়ন্ত্রণ ব্যবস্থা সহ বেশ কয়েকটি মূল উপাদান নিয়ে গঠিত।ভ্যাকুয়াম বিচ্ছিন্নকারী সার্কিট ব্রেকারের হৃদয় এবং বৈদ্যুতিক স্রোত বিচ্ছিন্ন করার জন্য দায়ীএটি ভ্যাকুয়ামের মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে, যা আর্কিং প্রতিরোধ করতে সহায়তা করে এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

অপারেটিং প্রক্রিয়াটি সার্কিট ব্রেকারটি খুলতে এবং বন্ধ করার জন্য দায়ী এবং এটি ম্যানুয়াল বা বৈদ্যুতিকভাবে পরিচালিত হতে পারে।কন্ট্রোল সিস্টেম সার্কিট ব্রেকার নিরীক্ষণ এবং অপারেটর প্রতিক্রিয়া প্রদান করে, যাতে তারা ব্রেকারের অবস্থা পর্যবেক্ষণ করতে পারে এবং কোনও ত্রুটি সনাক্ত করতে পারে।

ZW8-12 সার্কিট ব্রেকারটি অত্যন্ত নির্ভরযোগ্য এবং ন্যূনতম রক্ষণাবেক্ষণের জন্য ডিজাইন করা হয়েছে। এটির দীর্ঘ সেবা জীবন রয়েছে এবং এটি কঠোর বাইরের পরিবেশের প্রতিরোধ করতে সক্ষম,এটিকে বিভিন্ন প্রয়োগে ব্যবহারের জন্য উপযুক্ত করে তোলে.

GW9-10 আউটডোর ডসকানেক্টর সুইচ একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বৈদ্যুতিক নেটওয়ার্ক বা সিস্টেমের একটি বিভাগকে বাকি সিস্টেম থেকে বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়েছে।এটি সাধারণত উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়.

সুইচটি স্বাভাবিক বা অস্বাভাবিক অবস্থার অধীনে খোলা এবং বন্ধ করার জন্য ডিজাইন করা হয়েছে, যেমন একটি ত্রুটি বা অতিরিক্ত বর্তমান। যখন সুইচ খোলা থাকে,এটি শারীরিকভাবে নেটওয়ার্কের বাকি অংশ থেকে সিস্টেমের বিভাগটি বিচ্ছিন্ন করে, এই অংশে বিদ্যুৎ প্রবাহ রোধ করে।

আউটডোর ডসকানেক্টর সুইচগুলি সাধারণত 600 ভোল্ট থেকে 765,000 ভোল্টের মধ্যে ভোল্টেজে কাজ করার জন্য ডিজাইন করা হয় এবং সেগুলি ম্যানুয়াল বা স্বয়ংক্রিয়ভাবে পরিচালিত হতে পারে।এগুলি সাধারণত সাবস্টেশনে বা বিদ্যুৎ খুঁটির উপরে ইনস্টল করা হয়, এবং তারা বিদ্যুৎ নেটওয়ার্ক অবকাঠামোর একটি গুরুত্বপূর্ণ উপাদান।

উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির সাথে কাজ করার সময় যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করা গুরুত্বপূর্ণ, কারণ সঠিকভাবে পরিচালনা না করা হলে তারা বিপজ্জনক হতে পারে।শুধুমাত্র যোগ্যতাসম্পন্ন এবং প্রশিক্ষিত কর্মীদের উচ্চ ভোল্টেজ সরঞ্জাম পরিচালনা ও রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত.

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।

বৈশিষ্ট্যঃ

পরিমাপ ফাংশন
1এটি ভোল্টেজ, বর্তমান এবং অন্যান্য অপারেটিং ডেটা, পাশাপাশি ইভেন্ট রেকর্ডগুলি রেকর্ড করে।

এফটিইউ ফাংশন
1এটি রিমোট কন্ট্রোল, টেলিমেট্রি, রিমোট সিগন্যালিং এবং রিমোট অ্যাডজাস্টমেন্টের চারটি রিমোট ফাংশন অর্জন করতে পারে।
2এর মধ্যে রয়েছে রিমোট কন্ট্রোল, বিভিন্ন স্টেট রিমোট মনিটরিং, বিভিন্ন পরিমাপ মান এবং ইভেন্ট রেকর্ডের রিমোট প্রদর্শন এবং বিভিন্ন সেট মানের রিমোট সমন্বয়।

যোগাযোগ ইন্টারফেস এবং প্রোটোকল
1কন্ট্রোলারটি একটি ডেটা ইন্টারফেস এবং স্ট্যান্ডার্ড রিমোট কমিউনিকেশন প্রোটোকল দিয়ে সজ্জিত, যা ফাইবার, তারযুক্ত এবং ওয়্যারলেস মত বিভিন্ন যোগাযোগ পদ্ধতি সমর্থন করে,পাওয়ার ডিস্ট্রিবিউশন অটোমেশন সিস্টেমে রিমোট টার্মিনাল হিসেবে কাজ করে.

দূরবর্তী নিয়ন্ত্রণ ফাংশন
1এটি একটি ওয়্যারলেস রিমোট কন্ট্রোলার দিয়ে সজ্জিত করা যেতে পারে যাতে নিরাপদ এবং নির্ভরযোগ্য অপারেশন সহ নিকটবর্তী দূরবর্তী খোলা এবং বন্ধ অপারেশন অর্জন করা যায়।

ব্যাকআপ ব্যাটারি
1এটি একটি ব্যাকআপ ব্যাটারি দিয়ে সজ্জিত করা যেতে পারে যাতে এসি হ্রাসের পরে 12 ঘন্টা ধরে স্বাভাবিক অপারেশন বজায় রাখা যায়।

ডাবল পাওয়ার সুইচিং সুরক্ষা ফাংশন
1এটিতে দ্বৈত শক্তি পারস্পরিক নিয়ন্ত্রণ রয়েছে, পাওয়ার-অন এবং পাওয়ার-আউট এ স্বয়ংক্রিয় বিলম্বিত ট্রিপ ফাংশন সহ স্বয়ংক্রিয় বিলম্বিত পুনরায় লক ফাংশন রয়েছে।
2.আউটগোয়িং সাইডের একটি ফাংশন রয়েছে যখন বিদ্যুৎ থাকে, এবং দুটি সুইচ অবস্থানগুলি আন্তঃসংযুক্ত থাকে।

স্বয়ংক্রিয়ভাবে ত্রুটি দূর করে, ত্রুটিযুক্ত এলাকা বিচ্ছিন্ন করে, স্বয়ংক্রিয়ভাবে শক্তি স্থানান্তর করে এবং ত্রুটিহীন এলাকায় শক্তি পুনরুদ্ধার করে।


স্থানঃ

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার এবং বহিরঙ্গন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন আইসোলেটরের মধ্যে সম্পর্ক বিদ্যুৎ ব্যবস্থায় তাদের পরিপূরক ভূমিকা রয়েছেঃ

সার্কিট বিচ্ছিন্নতাঃ ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক অপারেশনের সময় বা ত্রুটির ক্ষেত্রে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করার জন্য দায়ী।এটি বর্তমান প্রবাহ বিরতি প্রাথমিক উপায় হিসাবে কাজ করেএর বিপরীতে, সংযোগ বিচ্ছিন্নকারীটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময় সার্কিটটিকে পাওয়ার উত্স থেকে বিচ্ছিন্ন করার জন্য ব্যবহৃত হয়।এটি শারীরিকভাবে সার্কিট খোলার দ্বারা নিরাপত্তা একটি অতিরিক্ত স্তর প্রদান করে.

সমন্বয়: উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী প্রায়ই একসাথে কাজ করার জন্য সমন্বয় করা হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।

নিরাপত্তা এবং রক্ষণাবেক্ষণঃ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য সংযোগ বিচ্ছিন্নকারী একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ। অন্যদিকে, ভ্যাকুয়াম সার্কিট ব্রেকারটি স্বাভাবিক ক্রিয়াকলাপের সময় এবং ত্রুটির ক্ষেত্রে সিস্টেমটিকে রক্ষা করে।

প্রয়োগ

1বিতরণ ব্যবস্থাঃ ZW8-12 সার্কিট ব্রেকার 10kV শহুরে এবং গ্রামীণ বিদ্যুৎ নেটওয়ার্কের বিতরণ ব্যবস্থা নিয়ন্ত্রণ এবং সুরক্ষায় গুরুত্বপূর্ণ ভূমিকা পালন করে।এটি লোড স্রোত চালু বা বন্ধ করার জন্য দায়ীগ্রাহকদের কাছে নির্ভরযোগ্য বিদ্যুৎ বিতরণ নিশ্চিত করা।

2পাওয়ার সাবস্টেশনঃ সার্কিট ব্রেকারটি প্রায়শই পাওয়ার সাবস্টেশনগুলিতে ব্যবহৃত হয় যেখানে উচ্চ ভোল্টেজ ট্রান্সমিশন লাইনগুলি বিতরণ নেটওয়ার্কগুলিতে সংযুক্ত থাকে।এটি সরঞ্জামগুলির বিচ্ছিন্নতা এবং সুরক্ষায় সহায়তা করে, যা সাবস্টেশনের নিরাপদ ও দক্ষ অপারেশনকে সম্ভব করে।

3. শিল্প বিদ্যুৎ ব্যবস্থাঃ উচ্চ শক্তির চাহিদা সহ শিল্প, যেমন উত্পাদন কারখানা, খনির কাজ এবং বৃহত আকারের অবকাঠামো প্রকল্প,প্রায়ই তাদের উচ্চ ভোল্টেজ শক্তি সিস্টেম নিয়ন্ত্রণ এবং রক্ষা করতে ZW8-12 সার্কিট ব্রেকার ব্যবহারএটি লোড কারেন্ট পরিচালনা করতে এবং শর্ট সার্কিট ফল্ট কারেন্ট থেকে সরঞ্জাম রক্ষা করতে সহায়তা করে।

4পুনর্নবীকরণযোগ্য জ্বালানি ব্যবস্থা: বায়ু ও সৌরশক্তির মতো পুনর্নবীকরণযোগ্য জ্বালানি উত্সগুলির ক্রমবর্ধমান গ্রহণের সাথে সাথেপুনর্নবীকরণযোগ্য শক্তি উৎপাদনের সাথে যুক্ত উচ্চ ভোল্টেজ সুইচগ্যাজ সিস্টেমে ZW8-12 সার্কিট ব্রেকার অ্যাপ্লিকেশন খুঁজে পায়এটি পুনর্নবীকরণযোগ্য শক্তিকে গ্রিডে দক্ষতার সাথে একীভূত করতে সহায়তা করে এবং বিদ্যুৎ উৎপাদনের সুবিধাগুলির নিরাপদ অপারেশন নিশ্চিত করে।

5ইউটিলিটি নেটওয়ার্কঃ বিদ্যুৎ সরবরাহকারী সংস্থাগুলি তাদের উচ্চ-ভোল্টেজ ট্রান্সমিশন এবং বিতরণ নেটওয়ার্ক পরিচালনা এবং সুরক্ষার জন্য ZW8-12 সার্কিট ব্রেকারের উপর নির্ভর করে।এটি কার্যকরভাবে লোড স্রোত নিয়ন্ত্রণ এবং ত্রুটি বিরতি দ্বারা ইউটিলিটি গ্রিডের সামগ্রিক নির্ভরযোগ্যতা এবং স্থিতিশীলতা অবদান রাখে.

অবস্থা:

পরিবেষ্টন তাপমাত্রাঃ-৪০°C~+৭০°C (মাঝারি দৈনিক তাপমাত্রা +৪০°C অতিক্রম করে না)

উচ্চতাঃ>১০০০ মিটার (সর্বোচ্চ ৩০০০ মিটার)

পরিবেশে আর্দ্রতাঃপ্রতিদিনের গড় আপেক্ষিক আর্দ্রতা ৯৫% এর বেশি নয়, গড় মাসিক আপেক্ষিক

দূষণের মাত্রাঃ IV স্তর

সর্বাধিক বাতাসের গতিঃ 700Pa (বায়ুর গতি 35m/s এর সমতুল্য)

ভূমিকম্পের তীব্রতা: ৮ স্তর

টেকনিক্যাল প্যারামিটারঃ

ZW8-12


জি ডব্লিউ ৯-১০
