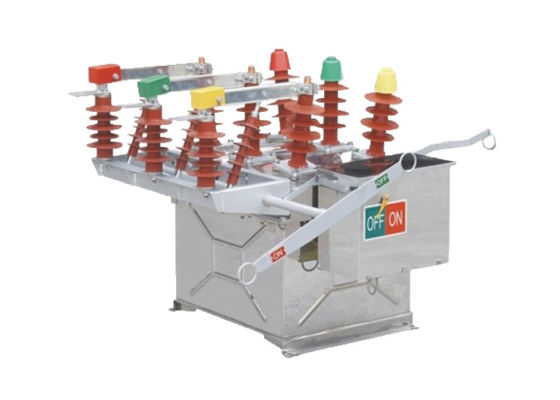

12kV 630A উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার বহিরঙ্গন সাবস্টেশন জন্য দক্ষ অপারেশন সঙ্গে স্বয়ংক্রিয় সার্কিট ব্রেকার

12kV 630A উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার বহিরঙ্গন সাবস্টেশন জন্য দক্ষ অপারেশন সঙ্গে স্বয়ংক্রিয় সার্কিট ব্রেকার

পণ্যের বর্ণনাঃ

ZW8-12 সার্কিট ব্রেকারটি আন্তর্জাতিক মান মেনে চলার জন্য ডিজাইন করা হয়েছে এবং উন্নত প্রযুক্তি ব্যবহার করে তৈরি করা হয়েছে। এর নামমাত্র ভোল্টেজ 12kV, নামমাত্র বর্তমান 630A পর্যন্ত,এবং শর্ট সার্কিট ব্রেকিং বর্তমান 20kA পর্যন্ত.

সার্কিট ব্রেকারটি ভ্যাকুয়াম বিচ্ছিন্নকারী, অপারেটিং প্রক্রিয়া এবং নিয়ন্ত্রণ ব্যবস্থা সহ বেশ কয়েকটি মূল উপাদান নিয়ে গঠিত।ভ্যাকুয়াম বিচ্ছিন্নকারী সার্কিট ব্রেকারের হৃদয় এবং বৈদ্যুতিক বর্তমান বিচ্ছিন্ন করার জন্য দায়ীএটি ভ্যাকুয়ামের মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে, যা আর্কিং প্রতিরোধ করতে সহায়তা করে এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

অপারেটিং প্রক্রিয়াটি সার্কিট ব্রেকারটি খুলতে এবং বন্ধ করার জন্য দায়ী এবং এটি ম্যানুয়াল বা বৈদ্যুতিকভাবে পরিচালিত হতে পারে।কন্ট্রোল সিস্টেম সার্কিট ব্রেকার নিরীক্ষণ এবং অপারেটর প্রতিক্রিয়া প্রদান করে, যাতে তারা ব্রেকারের অবস্থা পর্যবেক্ষণ করতে পারে এবং কোনও ত্রুটি সনাক্ত করতে পারে।

ZW8-12 সার্কিট ব্রেকারটি অত্যন্ত নির্ভরযোগ্য এবং ন্যূনতম রক্ষণাবেক্ষণের জন্য ডিজাইন করা হয়েছে। এটির দীর্ঘ সেবা জীবন রয়েছে এবং এটি কঠোর বাইরের পরিবেশের প্রতিরোধ করতে সক্ষম,এটিকে বিভিন্ন প্রয়োগে ব্যবহারের জন্য উপযুক্ত করে তোলে.




 বৈশিষ্ট্যঃ

1. ZW8-12 স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকারটি দূষণ প্রতিরোধের ক্ষমতা সহ ডিজাইন করা হয়েছে। এর অর্থ এটি উচ্চ দূষণের পরিবেশেও নির্ভরযোগ্যভাবে কাজ করতে সক্ষম।যেমন ভারী ধূলিকণা বা শিল্প নির্গমন সহ এলাকা. অভ্যন্তরীণ নিরোধক এই ধরনের দূষণ প্রতিরোধ এবং প্রয়োজনীয় নিরোধক স্তর বজায় রাখার জন্য ডিজাইন করা হয়। উপরন্তু, সার্কিট ব্রেকার বায়ু এবং ইপোক্সি রজন যৌগিক নিরোধক ব্যবহার করে,যা উন্নত নিরোধক বৈশিষ্ট্য প্রদান করে এবং ব্রেকারের সামগ্রিক কর্মক্ষমতা উন্নত করে.
2সার্কিট ব্রেকারটি একটি ক্ষেপণাস্ত্র শক্তি সঞ্চয়কারী অপারেটিং প্রক্রিয়া দিয়ে সজ্জিত।এই অপারেটিং প্রক্রিয়া যান্ত্রিক শক্তি সংরক্ষণ করে যা সার্কিট ব্রেকারের যোগাযোগগুলি খুলতে বা বন্ধ করতে দ্রুত মুক্তি দেওয়া যেতে পারেক্ষেপণাস্ত্রের শক্তি সঞ্চয় ব্যবস্থাটি দক্ষ ও নির্ভরযোগ্য অপারেশনের জন্য ডিজাইন করা হয়েছে, যা সার্কিট ব্রেকারের দ্রুত এবং কার্যকর সুইচিং নিশ্চিত করে।
3. ZW8-12 সার্কিট ব্রেকারটি একটি একতরফা (বাম দিকে) বা দ্বি-পার্শ্বিক বিচ্ছেদ সুইচ দিয়ে সজ্জিত করা যেতে পারে।এটি সুইচগার সিস্টেমে সার্কিট ব্রেকারের কনফিগারেশন এবং ইনস্টলেশনের জন্য নমনীয়তা দেয়অতিরিক্তভাবে, এটি একটি বাহ্যিক পিটি (সম্ভাব্য ট্রান্সফরমার) দিয়ে সজ্জিত করা যেতে পারে, যা ভোল্টেজ পরিমাপ এবং নিয়ন্ত্রণের উদ্দেশ্যে ব্যবহৃত হয়।বাহ্যিক পিটি সঠিক ভোল্টেজ পর্যবেক্ষণ সহজতর এবং উচ্চ ভোল্টেজ সিস্টেমে সার্কিট ব্রেকার সঠিক কাজ নিশ্চিত করতে সাহায্য করে.



উপকারিতা:

1. CT23 স্প্রিং এনার্জি-স্টোরেজ অপারেটিং মেকানিজম: ZW8-12 সার্কিট ব্রেকার CT23 প্রকারের স্প্রিং এনার্জি-স্টোরেজ অপারেটিং মেকানিজম দিয়ে সজ্জিত।এই প্রক্রিয়া স্প্রিংস মধ্যে সংরক্ষিত যান্ত্রিক শক্তি ব্যবহার করে সার্কিট ব্রেকার পরিচিতির খোলার এবং বন্ধ করার সুবিধার্থেএটি ব্যবহারের ক্ষেত্রে নমনীয়তা প্রদান করে, অ্যাপ্লিকেশনটির নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে মোটরাইজড বা ম্যানুয়াল অপারেটিংয়ের অনুমতি দেয়।

2.ZW8-12G সমন্বিত ব্রেকারঃ ZW8-12G মডেলটি একটি সমন্বিত ব্রেকার যা ZW8-12 সার্কিট ব্রেকার এবং একটি বিচ্ছিন্নকারী নিয়ে গঠিত। এই কনফিগারেশনটি এটিকে একটি বিভাগকারক হিসাবে কাজ করতে সক্ষম করে,রক্ষণাবেক্ষণ বা ত্রুটি সনাক্তকরণের উদ্দেশ্যে বিদ্যুৎ বিতরণ নেটওয়ার্কের নির্দিষ্ট বিভাগগুলিকে বিচ্ছিন্ন করার ক্ষমতা প্রদান করে.

3ট্যাংক কাঠামোতে তিন-ফেজ একত্রিতঃ ZW8-12 সার্কিট ব্রেকারটি একটি ট্যাঙ্ক কাঠামোতে একত্রিত একটি তিন-ফেজ বৈশিষ্ট্যযুক্ত।এর মানে হল যে প্রতিটি পর্যায়ে জন্য ব্রেকার এর উপাদান একটি সাধারণ ট্যাংক মধ্যে আবদ্ধ করা হয়, একটি কম্প্যাক্ট এবং স্থান-সংরক্ষণ নকশা প্রদান করে। ট্যাংক যান্ত্রিক সুরক্ষা প্রদান করে এবং সার্কিট ব্রেকারের সামগ্রিক দৃঢ়তা বৃদ্ধি করে।

4ভ্যাকুয়াম আর্ক-এক্সিটিং চেম্বার এবং ইনসুলেশন উপাদানঃ ধাতব ট্যাঙ্কের ভিতরে, ZW8-12 সার্কিট ব্রেকার একটি তিন-ফেজ ভ্যাকুয়াম আর্ক-এক্সিটিং চেম্বার অন্তর্ভুক্ত করে।এই চেম্বারটি কার্যকরভাবে সার্কিট বিচ্ছিন্নতার সময় ঘটে যাওয়া বৈদ্যুতিক আর্কগুলি নিভে যায়এছাড়াও, সার্কিট ব্রেকারটি স্তরগুলির মধ্যে এবং ধাপ থেকে ধাপে বিচ্ছিন্নতা নিশ্চিত করতে এসএমসি (শীট মোল্ডিং কমপাউন্ড) এর মতো নিরোধক উপকরণ ব্যবহার করে।তার সামগ্রিক নিরোধক শক্তি বৃদ্ধি.

5নির্ভরযোগ্য পারফরম্যান্স এবং উচ্চ নিরোধক শক্তিঃ ZW8-12 সার্কিট ব্রেকারটি তার নির্ভরযোগ্য পারফরম্যান্স এবং উচ্চ নিরোধক শক্তির জন্য পরিচিত।এটি কঠোর পারফরম্যান্স স্ট্যান্ডার্ড পূরণ করার জন্য ডিজাইন এবং পরীক্ষা করা হয়, বিভিন্ন বৈদ্যুতিক অবস্থার মধ্যে নির্ভরযোগ্য অপারেশন নিশ্চিত করে। উচ্চ নিরোধক শক্তি বৈদ্যুতিক ভোল্টেজ প্রতিরোধ এবং বিচ্ছিন্ন করার সার্কিট ব্রেকার ক্ষমতা উন্নত,বৈদ্যুতিক ব্যবস্থার নিরাপত্তা ও নির্ভরযোগ্যতার জন্য অবদান.




বৈশিষ্ট্যঃ

মাইক্রো কম্পিউটার সুরক্ষা ফাংশন

1এটিতে তিনটি স্তরের বর্তমান সুরক্ষা ফাংশন রয়েছেঃ দ্রুত ট্রিপ, সময় সীমিত দ্রুত ট্রিপ এবং ওভারকরেন্ট সুরক্ষা।

2দ্রুত এবং ধীর টাইমিং বৈশিষ্ট্যগুলির নমনীয় সেটিং।

3ব্যবহারকারীরা সুরক্ষা মান এবং বিলম্ব সেট করতে পারেন।

পুনরায় বন্ধ করার ফাংশন

1.৩টি পর্যন্ত পুনরায় বন্ধ করার অপারেশন সেট করা যায়।

2ব্যবহারকারীরা অবাধে পুনরায় বন্ধ করার অপারেশন এবং বিভিন্ন পুনরায় বন্ধের ব্যবধান নির্বাচন করতে পারেন।

3এটি পুনরায় বন্ধ হওয়ার আগে ত্বরণ, পুনরায় বন্ধ হওয়ার পরে ত্বরণ এবং ধারাবাহিক সমন্বয় নির্বাচনের ফাংশন রয়েছে।

নেটওয়ার্ক পুনর্গঠন ফাংশন

1.ভোল্টেজ ট্রাইপ লক, স্বয়ংক্রিয় পুনরায় বন্ধ, স্বল্প সময়ের জন্য পুনরায় বন্ধ না, অবিচ্ছিন্ন পুনরায় বন্ধ না, স্বল্প-ভোল্টেজ পুনরায় বন্ধ, স্বয়ংক্রিয় পুনরায় সেট, স্ট্যান্ডবাই সুরক্ষা মানের স্বল্প সময়ের সক্রিয়করণ,এবং স্ট্যান্ডবাই সুরক্ষা মানের ক্রমাগত সক্রিয়.

2রিং নেটওয়ার্ক অপারেশন চলাকালীন পূর্বনির্ধারিত ফাংশন অনুযায়ী বিতরণকৃত বুদ্ধিমান নিয়ন্ত্রণ উপলব্ধি করা যেতে পারে।

3যখন নেটওয়ার্কে ত্রুটি ঘটে, এটি স্বয়ংক্রিয়ভাবে ত্রুটিটি পরিষ্কার করে, ত্রুটি অঞ্চলটি বিচ্ছিন্ন করে, স্বয়ংক্রিয়ভাবে শক্তি স্থানান্তর করে এবং ত্রুটিহীন অঞ্চলে শক্তি পুনরুদ্ধার করে।

অবস্থা:

পরিবেশে তাপমাত্রাঃ-৪০°C~+৭০°C (মাঝারি দৈনিক তাপমাত্রা ৪০°C এর বেশি নয়)

উচ্চতাঃ>১০০০ মিটার (সর্বোচ্চ ৩০০০ মিটার)

পরিবেশে আর্দ্রতাঃ দৈনিক আপেক্ষিক আর্দ্রতা 95% এর বেশি নয়, মাসিক আপেক্ষিক গড়

দূষণের মাত্রাঃ IV স্তর

সর্বাধিক বাতাসের গতিঃ700Pa (বায়ুর গতি 35m/s এর সমতুল্য)

ভূমিকম্পের তীব্রতা: ৮ স্তর




টেকনিক্যাল প্যারামিটারঃ
