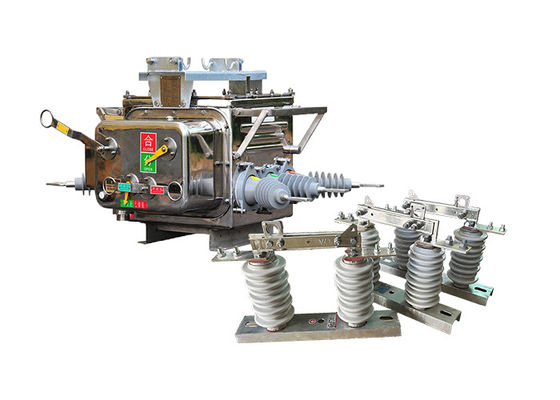

শক্তিশালী উচ্চ ভোল্টেজ এসি ভ্যাকুয়াম সার্কিট ব্রেকার জোড়া সঙ্গে বুদ্ধিমান নিয়ামক সঙ্গে বহিরঙ্গন বিচ্ছিন্নকারী সুইচ

শক্তিশালী উচ্চ ভোল্টেজ এসি ভ্যাকুয়াম সার্কিট ব্রেকার জোড়া সঙ্গে বুদ্ধিমান নিয়ামক সঙ্গে বহিরঙ্গন বিচ্ছিন্নকারী সুইচ


পণ্যের বর্ণনাঃ

ZW20-12 ((F) উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার একটি নতুন পণ্য যা একক বুদ্ধিমান ডিভাইসে একাধিক ফাংশন একত্রিত করে। এটি একটি ভ্যাকুয়াম ব্রেকারের ক্ষমতা অন্তর্ভুক্ত করে,ভ্যাকুয়াম লোড সুইচ, পুনরায় বন্ধক এবং সেকশনালাইজার, বিভিন্ন অ্যাপ্লিকেশনগুলিতে বহুমুখিতা এবং দক্ষতা সরবরাহ করে।

সীমান্ত লোড সুইচ এর প্রধান উপাদানগুলির মধ্যে একটি ভ্যাকুয়াম ব্রেকার, একটি CH-40 নিয়ামক, এবং একটি বহিরাগত ভোল্টেজ ট্রান্সফরমার রয়েছে। ভ্যাকুয়াম ব্রেকার সার্কিটের নির্ভরযোগ্য বিচ্ছিন্নতা নিশ্চিত করে,যখন CH-40 নিয়ামক উন্নত সুরক্ষা প্রদান করেএকটি বহিরাগত ভোল্টেজ ট্রান্সফরমার, যা ডিস্ট্রিবিউশন অটোমেশন লাইন রিং নেটওয়ার্কের জন্য ঐচ্ছিক,দ্বিপাক্ষিক পিটি (সম্ভাব্য ট্রান্সফরমার) সংযোগের জন্য ব্যবহার করা যেতে পারে.

এই পণ্যটি 10kV এবং 13kV শহুরে এবং গ্রামীণ বিদ্যুৎ গ্রিড স্পেস রিং নেটওয়ার্কগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এটি সংযোগ বিচ্ছিন্নকারী সুইচ, যোগাযোগ সুইচ,রিং নেটওয়ার্কে লাইন লোড স্থাপনের জন্য স্বয়ংক্রিয় সুইচ ডিভাইসঅতিরিক্তভাবে, এটি শাখা বিদ্যুৎ সরবরাহ লাইনে একটি সীমানা সুইচ (সাধারণত একটি ওয়াচডগ হিসাবে পরিচিত) হিসাবে কাজ করতে পারে, পাশাপাশি ওভারহেড বিতরণ নেটওয়ার্কগুলিতে পুনরায় লক এবং সেকশনালাইজার হিসাবে কাজ করতে পারে।

সীমান্ত লোড সুইচ দূরবর্তী ব্যবস্থাপনা ক্ষমতা প্রদান করে, যা কার্যকর পর্যবেক্ষণ এবং নিয়ন্ত্রণের অনুমতি দেয়। এটি যোগাযোগের বৈশিষ্ট্যগুলির সাথে সুরক্ষা এবং নিয়ন্ত্রণ ফাংশনগুলিকে অন্তর্ভুক্ত করে,বিতরণ স্বয়ংক্রিয়করণ ব্যবস্থায় নিরবচ্ছিন্ন সংহতকরণের সুবিধার্থে.

ডিভাইসটি নির্ভরযোগ্য সনাক্তকরণ এবং বিচার প্রক্রিয়া ব্যবহার করে, যার মধ্যে এমএ স্তরের শূন্য-ক্রম বর্তমান এবং ফেজগুলির মধ্যে শর্ট সার্কিট বর্তমান সনাক্ত করার ক্ষমতা রয়েছে।এটি স্বয়ংক্রিয়ভাবে এক-ফেজ গ্রাউন্ডিং ত্রুটি এবং ফেজ-টু-ফেজ শর্ট সার্কিট ত্রুটি অপসারণের অনুমতি দেয়, সিস্টেমের ত্রুটি ব্যবস্থাপনার ক্ষমতা বাড়ানো।

উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারের প্রধান সুইচটি ভ্যাকুয়াম আর্ক প্রযুক্তি ব্যবহার করে, যখন নিরোধক সিস্টেমটি SF6 এবং N2 মিশ্রিত গ্যাস নিরোধককে অন্তর্ভুক্ত করে।পণ্যটিতে গ্যাস সিলিং অন্তর্ভুক্ত রয়েছে, জাপান, জার্মানি এবং ফ্রান্স থেকে বিস্ফোরণ-প্রতিরোধী এবং বিচ্ছিন্নতা সিস্টেম প্রযুক্তি, চমৎকার সামগ্রিক সীল কর্মক্ষমতা নিশ্চিত। অভ্যন্তরীণ কম্পার্টমেন্ট SF6 এবং N2 মিশ্র গ্যাস দিয়ে ভরা হয়,যা ফুটো প্রতিরোধ করে এবং নিশ্চিত করে যে ডিভাইসের পারফরম্যান্স বাইরের পরিবেশের দ্বারা প্রভাবিত হয় না.

উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারের স্প্রিং অপারেটিং প্রক্রিয়াটি ক্ষুদ্রীকরণ এবং কর্মক্ষমতা অপ্টিমাইজেশানকে মাথায় রেখে ডিজাইন করা হয়েছে,ঐতিহ্যগত স্প্রিং মেশিন তুলনায় উচ্চতর কর্ম নির্ভরযোগ্যতা ফলেএই ডিজাইনের উন্নতি ডিভাইসের সামগ্রিক অপারেশনাল দক্ষতা এবং জীবনকাল বৃদ্ধি করে।

GW9-10 আউটডোর ডিসকানেক্টর সুইচ একটি বৈদ্যুতিক সুইচ যা তার পাওয়ার উত্স থেকে একটি সার্কিট সংযোগ বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি সাধারণত উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয় যাতে রক্ষণাবেক্ষণ কর্মীরা বিদ্যুৎস্পৃষ্ট হওয়ার ঝুঁকি ছাড়াই নিরাপদে সরঞ্জামগুলিতে কাজ করতে পারে.

হাই ভোল্টেজ ইলেকট্রিকাল ডিসকানেক্টর একটি ব্লেড বা যোগাযোগ আছে যা মেরু ঘোরানো দ্বারা খোলা বা বন্ধ করা যেতে পারে, যা সার্কিটটি চালু বা বন্ধ করে দেয়।মেরু সাধারণত উচ্চ ভোল্টেজ থেকে অপারেটর নিরোধক একটি অ-পরিবাহী উপাদান আছে.

বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচগুলি বিভিন্ন ডিজাইন এবং আকারে আসে, যা তারা নিয়ন্ত্রণ করার উদ্দেশ্যে সার্কিটের ভোল্টেজ এবং বর্তমান রেটিংয়ের উপর নির্ভর করে।এগুলি প্রায়শই একটি খুঁটির বা কাঠামোর উপর লাগানো হয় এবং সাধারণত অন্যান্য সুরক্ষা সরঞ্জামগুলির সাথে একত্রে ব্যবহৃত হয়, যেমন সার্কিট ব্রেকার এবং ফিউজ, বৈদ্যুতিক সিস্টেমের নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য।


ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।

কন্ট্রোলারের বৈশিষ্ট্যঃ

1. 485 / 232 যোগাযোগ ইন্টারফেস সঙ্গে, বা অপটিক্যাল ফাইবার মাধ্যমে, ওয়্যারলেস রিমোট মনিটরিং; পুনরায় বন্ধ করার পরে ত্বরণ ফাংশনঃ যখন সুইচ ভারী হয়

2. স্থায়ী ব্যর্থতার ক্ষেত্রে, স্বয়ংক্রিয় ত্বরণ ট্রিপিং;

3. রিমোট কন্ট্রোল / ম্যানুয়াল বন্ধ ট্রিপ ত্বরান্বিত, এবং recloser লকঃ ব্যবহারকারী পাওয়ার পরে লাইন মেরামত, যদি গ্রাউন্ডিং সুইচ অপসারণ করতে ভুলবেন

ট্রিপিং ত্বরান্বিত করা উচিত;

4. তিন পুনরায় লকিং বিলম্ব সময় সামঞ্জস্য করা যেতে পারে;

ট্রিপ-বন্ধ সার্কিটটি অ্যান্টি-মিস অপারেশন ডিজাইন গ্রহণ করে এবং অ্যান্টি-ট্রিপিংয়ের ফাংশন রয়েছে।

5. শূন্য-ক্রম প্রবাহ অঞ্চলের অভ্যন্তরীণ ত্রুটিগুলিকে অঞ্চলের বাইরে ত্রুটিগুলি থেকে আলাদা করতে পারে।

6রিমোট কন্ট্রোল সুইচটি ভুল অপারেশন রোধ করার জন্য ডিজাইন করা হয়েছে।



অবস্থা:

পরিবেষ্টিত বায়ুর তাপমাত্রাঃ -৪০°সি থেকে +৭০°সি।

উচ্চতাঃ সমুদ্রপৃষ্ঠ থেকে ৩০০০ মিটার পর্যন্ত।

চারপাশের বায়ু ধুলো, ধোঁয়া, ক্ষয়কারী গ্যাস, বাষ্প বা লবণ কুয়াশা দ্বারা দূষিত হতে পারে। দূষণের মাত্রাঃ স্তর IV।

বাতাসের গতি 34m/s অতিক্রম করা উচিত নয় (সিলিন্ডারিক পৃষ্ঠের উপর 700Pa চাপের সমতুল্য) ।

বাহ্যিক সুইচগ্রিড এবং নিয়ন্ত্রণ সরঞ্জাম থেকে কম্পন বা ভূমিকম্প কার্যকলাপ উপেক্ষা করা যেতে পারে।

সেকেন্ডারি সিস্টেমে প্ররোচিত ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের ব্যাপ্তি 1.6kV অতিক্রম করে না।




বৈশিষ্ট্যঃ

1উচ্চ ভাঙ্গন ক্ষমতাঃ এটি উচ্চ ত্রুটি স্রোত বিরতি এবং অতিরিক্ত বর্তমান অবস্থার থেকে বৈদ্যুতিক সিস্টেম রক্ষা করতে সক্ষম।

2কমপ্যাক্ট ডিজাইনঃ সুইচটি কমপ্যাক্ট এবং স্থান সাশ্রয় করার জন্য ডিজাইন করা হয়েছে, যা এটি বিভিন্ন ইনস্টলেশন পরিবেশে উপযুক্ত করে তোলে।

3নির্ভরযোগ্য পারফরম্যান্সঃ সুইচটিতে ব্যবহৃত ভ্যাকুয়াম ইন্টারপুটার প্রযুক্তি নির্ভরযোগ্য সুইচিং অপারেশন এবং ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তা নিশ্চিত করে।

4দীর্ঘ বৈদ্যুতিক এবং যান্ত্রিক জীবনকালঃ সুইচটি উচ্চ স্থায়িত্ব এবং স্থায়িত্বের সাথে দীর্ঘ অপারেশনাল জীবনকালের জন্য ডিজাইন করা হয়েছে।

5সুরক্ষা বৈশিষ্ট্যঃ এতে অতিরিক্ত বর্তমান সুরক্ষা, শর্ট সার্কিট সুরক্ষা এবং বৈদ্যুতিক সিস্টেম সুরক্ষার জন্য অন্যান্য সুরক্ষা ব্যবস্থা অন্তর্ভুক্ত থাকতে পারে।

6. রিমোট কন্ট্রোল এবং মনিটরিংঃ ZW20 সিরিজের কিছু মডেলগুলি রিমোট কন্ট্রোল এবং মনিটরিং ক্ষমতা সরবরাহ করতে পারে, যা সুবিধাজনক অপারেশন এবং স্থিতি পর্যবেক্ষণের অনুমতি দেয়।

প্রয়োগঃ

1. বাণিজ্যিক ভবনঃ নির্ভরযোগ্য এবং নিরাপদ বিদ্যুৎ বিতরণের জন্য শপিং মল, অফিস কমপ্লেক্স এবং হাসপাতাল সহ বাণিজ্যিক ভবনে সুইচ ব্যবহার করা হয়।এটি কার্যকর লোড সুইচিং নিশ্চিত করে এবং সমালোচনামূলক বৈদ্যুতিক লোড রক্ষা করে.

2পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃ ZW20 সুইচটি পুনর্নবীকরণযোগ্য শক্তি সিস্টেমের জন্য উপযুক্ত, যেমন সৌর বিদ্যুৎ কেন্দ্র এবং বায়ু খামার।এটি এই সিস্টেমে মাঝারি ভোল্টেজ সার্কিট সুইচিং এবং সুরক্ষা সহজতর.

3রেলওয়ে বিদ্যুতায়নঃ রেলওয়ে নেটওয়ার্কের বিদ্যুৎ সরবরাহ নিয়ন্ত্রণ এবং সুরক্ষার জন্য সুইচটি রেলওয়ে বিদ্যুতায়ন প্রকল্পে ব্যবহৃত হয়।এটি ট্রেন অপারেশনের জন্য নির্ভরযোগ্য এবং নিরাপদ শক্তি বিতরণ নিশ্চিত করে.

4সংযোগ বিচ্ছিন্ন সুইচ এবং যোগাযোগ সুইচঃ ZW20-12 ((F) সার্কিট ব্রেকারটি বিদ্যুৎ বিতরণ সিস্টেমের রিং নেটওয়ার্ক কনফিগারেশনে সংযোগ বিচ্ছিন্ন সুইচ বা যোগাযোগ সুইচ হিসাবে ব্যবহার করা যেতে পারে।এটি রক্ষণাবেক্ষণ বা ত্রুটি অবস্থার সময় সার্কিট খোলার এবং বন্ধ করতে সক্ষম.

5স্বয়ংক্রিয় সুইচ ডিভাইসঃ এটি একটি স্বয়ংক্রিয় সুইচ ডিভাইস হিসাবে কাজ করে, যা রিং নেটওয়ার্ক কনফিগারেশনে লোড সুইচিং বাস্তবায়নের অনুমতি দেয়।এই বৈশিষ্ট্যটি বিদ্যুৎ বিতরণের নমনীয়তা এবং দক্ষতা বৃদ্ধি করে.

টেকনিক্যাল প্যারামিটারঃ

ZW20-12 ((F)
