630A/1250A সাবস্টেশনে বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার 3 মেরু সহ

আউটডোর হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার উচ্চ দক্ষতা হুকস্টিক সুইচ সহ শিল্প সিস্টেম দ্বারা ব্যবহৃত

পণ্যের বর্ণনাঃ

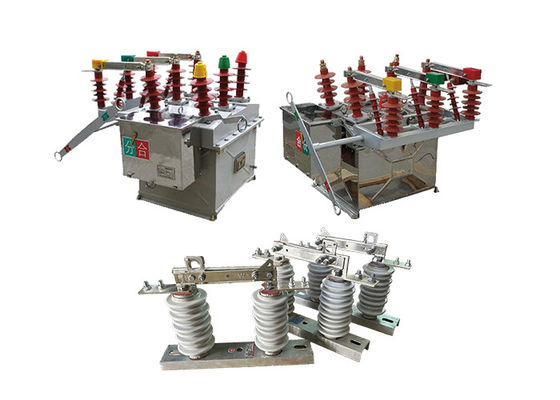

ZW8-12 বহিরঙ্গন উচ্চ-ভোল্টেজ এসি ভ্যাকুয়াম সার্কিট ব্রেকারটি 12kV এর নামমাত্র ভোল্টেজ এবং 50Hz এর নামমাত্র ফ্রিকোয়েন্সি সহ তিন-ফেজ এসি বহিরঙ্গন উচ্চ-ভোল্টেজ সুইচগার্সের জন্য উপযুক্ত।এটি মূলত 10kV শহুরে এবং গ্রামীণ বিদ্যুৎ নেটওয়ার্কের বিতরণ সিস্টেমে লোড স্ট্রিম এবং শর্ট সার্কিট ফল্ট স্ট্রিম চালু বা বন্ধ করতে ব্যবহৃত হয়এটি বিদ্যুৎ ব্যবস্থায় সবচেয়ে বেশি ব্যবহৃত, পরিপক্ক এবং স্থিতিশীল পণ্য।

জিডব্লিউ 9-10 হুকস্টিক সুইচ একটি ধরণের পোর্টেবল ডিভাইস যা রক্ষণাবেক্ষণ, মেরামত বা জরুরী উদ্দেশ্যে বৈদ্যুতিক বিতরণ লাইনগুলি বিচ্ছিন্ন এবং গ্রাউন্ডিংয়ের জন্য ব্যবহৃত হয়।এটি একটি বহুমুখী সরঞ্জাম যা বিভিন্ন অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে, যার মধ্যে রয়েছে এয়ারহেড ডিস্ট্রিবিউশন লাইন, সাবস্টেশন এবং শিল্প সুবিধা।

এটি একক ব্যক্তির দ্বারা পরিচালিত হওয়ার জন্য ডিজাইন করা হয়েছে, এটি ব্যবহার এবং চালনা করা সহজ করে তোলে। এটি একটি টেলিস্কোপিং ফাইবারগ্লাস মেরু গঠিত, যা বৈদ্যুতিক সরঞ্জাম পৌঁছানোর জন্য প্রসারিত করা যেতে পারে,এবং একটি সেট বিনিময়যোগ্য সংযুক্তি, যা ব্যবহারকারীকে বিভিন্ন কাজ সম্পাদন করতে দেয়, যেমন সুইচ এবং গ্রাউন্ডিং লাইন খোলা বা বন্ধ করা।

হুকস্টিক সুইচটি বৈদ্যুতিক সার্কিটে একটি দৃশ্যমান বিরতি প্রদানের জন্য ডিজাইন করা হয়েছে, যা শক্তিযুক্ত সরঞ্জামগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগের বিরুদ্ধে রক্ষা করতে সহায়তা করে।এটি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্যও ডিজাইন করা হয়েছে, যেমন শক্তিশালী বাতাস, বৃষ্টি এবং তুষারপাত, এটি বহিরঙ্গন পরিবেশে ব্যবহারের জন্য উপযুক্ত।

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।

বৈশিষ্ট্যঃ

মাইক্রো কম্পিউটার সুরক্ষা ফাংশন

1এটিতে তিনটি স্তরের বর্তমান সুরক্ষা ফাংশন রয়েছেঃ দ্রুত ট্রিপ, সময় সীমিত দ্রুত ট্রিপ এবং ওভারকরেন্ট সুরক্ষা।

2দ্রুত এবং ধীর টাইমিং বৈশিষ্ট্যগুলির নমনীয় সেটিং।

3ব্যবহারকারীরা সুরক্ষা মান এবং বিলম্ব সেট করতে পারেন।

পুনরায় বন্ধ করার ফাংশন

1.৩টি পর্যন্ত পুনরায় বন্ধ করার অপারেশন সেট করা যায়।

2ব্যবহারকারীরা অবাধে পুনরায় বন্ধ করার অপারেশন এবং বিভিন্ন পুনরায় বন্ধের ব্যবধান নির্বাচন করতে পারেন।

3এটি পুনরায় বন্ধ হওয়ার আগে ত্বরণ, পুনরায় বন্ধ হওয়ার পরে ত্বরণ এবং ধারাবাহিক সমন্বয় নির্বাচনের ফাংশন রয়েছে।

নেটওয়ার্ক পুনর্গঠন ফাংশন

1.ভোল্টেজ কম ট্রিপ লক, স্বয়ংক্রিয় পুনরায় বন্ধ, স্বল্প সময়ের জন্য পুনরায় বন্ধ না, অবিচ্ছিন্ন পুনরায় বন্ধ না, স্বল্প-ভোল্টেজ পুনরায় বন্ধ, স্বয়ংক্রিয় পুনরায় সেট, স্ট্যান্ডবাই সুরক্ষা মানের স্বল্প সময়ের সক্রিয়করণ,এবং স্ট্যান্ডবাই সুরক্ষা মানের ক্রমাগত সক্রিয়.

2রিং নেটওয়ার্ক অপারেশন চলাকালীন পূর্বনির্ধারিত ফাংশন অনুযায়ী বিতরণকৃত বুদ্ধিমান নিয়ন্ত্রণ উপলব্ধি করা যেতে পারে।

3যখন নেটওয়ার্কে ত্রুটি ঘটে, এটি স্বয়ংক্রিয়ভাবে ত্রুটিটি পরিষ্কার করে, ত্রুটি অঞ্চলটি বিচ্ছিন্ন করে, স্বয়ংক্রিয়ভাবে শক্তি স্থানান্তর করে এবং ত্রুটিহীন অঞ্চলে শক্তি পুনরুদ্ধার করে।


গঠনঃ

1ছাঁচ-ভিত্তিক এককালীন স্ট্রেচিং ফর্মিং প্রযুক্তিঃ ঘরের উপরের কভারটি উন্নত এককালীন স্ট্রেচিং ফর্মিং প্রযুক্তি ব্যবহার করে তৈরি করা হয়,যা উচ্চ স্তরের যান্ত্রিক শক্তি নিশ্চিত করে, একটি আইপি 4 এক্স সুরক্ষা রেটিং, এবং একটি নান্দনিকভাবে আনন্দদায়ক চেহারা। এই প্রযুক্তিটি সহজ ইনস্টলেশনও সহজ করে তোলে। উপরন্তু, ঘেরটি মরিচা এবং জারা প্রতিরোধী।ব্যবহারকারীরা স্টেইনলেস স্টীল বা উচ্চ মানের ইস্পাত প্লেট স্প্রে চিকিত্সা মধ্যে পছন্দ আছে.

2.বিচ্ছিন্ন সুইচ (ঐচ্ছিক): ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকারটি একটি ঐচ্ছিক বিচ্ছিন্ন সুইচ বৈশিষ্ট্য সরবরাহ করে। এই সুইচটি ZW8 সুইচ বডি ইউনিটের ভিত্তিতে বিশেষভাবে ডিজাইন করা হয়েছে।এটি বিতরণ লাইনের রক্ষণাবেক্ষণের সময় একটি সুবিধাজনক এবং স্পষ্টভাবে দৃশ্যমান সংযোগ বিচ্ছিন্ন পয়েন্ট হিসাবে কাজ করেভুল অপারেশন প্রতিরোধ করার জন্য, একটি যান্ত্রিক interlocking ডিভাইস সংযোগ বিচ্ছিন্ন সুইচ এবং সার্কিট ব্রেকার মধ্যে অন্তর্ভুক্ত করা হয়।এটি উন্নত নিরাপত্তা নিশ্চিত করে এবং দুর্ঘটনার ঝুঁকি হ্রাস করে.

প্রয়োগ

1বিদ্যুৎ বিতরণঃ বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারগুলি বিদ্যুৎ বিতরণ সিস্টেমে বিতরণ ট্রান্সফরমার, ফিডার এবং অন্যান্য সরঞ্জামগুলি স্যুইচ এবং সুরক্ষিত করতে ব্যাপকভাবে ব্যবহৃত হয়।এগুলি সাধারণত বাইরের খুঁটির উপরে স্থাপন করা হয়, সাবস্টেশন, এবং সুইচগার।

2. ইউটিলিটি স্কেলে পুনর্নবীকরণযোগ্য শক্তিঃ ইনভার্টার এবং অন্যান্য সরঞ্জামগুলি স্যুইচ এবং সুরক্ষার জন্য বায়ু এবং সৌর ফার্মগুলির মতো ইউটিলিটি স্কেলে পুনর্নবীকরণযোগ্য শক্তি প্রকল্পগুলিতে বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার ব্যবহার করা হয়.

3রেলওয়ে সিস্টেমঃ বাইরের ভ্যাকুয়াম সার্কিট ব্রেকারগুলি বৈদ্যুতিক সরঞ্জামগুলি স্যুইচ এবং সুরক্ষার জন্য সিগন্যালিং সিস্টেম এবং রেলওয়ে অবকাঠামোর মতো রেল সিস্টেমে ব্যবহৃত হয়।

4খনিজ অপারেশনঃ কঠোর বাইরের পরিবেশে বৈদ্যুতিক সরঞ্জামগুলি স্যুইচ এবং সুরক্ষার জন্য খনিজ অপারেশনে বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার ব্যবহার করা হয়।

5তেল ও গ্যাস শিল্পঃ বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারগুলি তেল ও গ্যাস শিল্পে বৈদ্যুতিক সরঞ্জাম যেমন পাম্প, কম্প্রেসার এবং পাইপলাইনগুলি স্যুইচ এবং সুরক্ষিত করতে ব্যবহৃত হয়।

টেকনিক্যাল প্যারামিটারঃ

ZW8-12


জি ডব্লিউ ৯-১০
