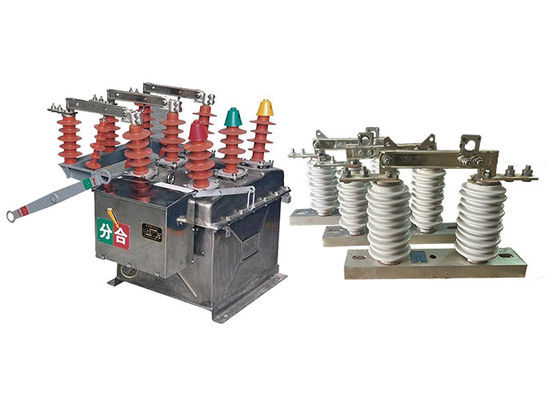

GW9-10 হুকস্টিক চালিত সুইচ ব্যবহার করে সাবস্টেশন সুরক্ষার জন্য ZW8-12 উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার

GW9-10 হুকস্টিক চালিত সুইচ ব্যবহার করে সাবস্টেশন সুরক্ষার জন্য ZW8-12 উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার

পণ্যের বর্ণনাঃ

ZW8-12 স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকারটি আন্তর্জাতিক মান মেনে চলার জন্য ডিজাইন করা হয়েছে এবং উন্নত প্রযুক্তি ব্যবহার করে তৈরি করা হয়েছে। এর নামমাত্র ভোল্টেজ 12kV,৬৩০ এ পর্যন্ত নামমাত্র বর্তমান, এবং 20kA পর্যন্ত একটি শর্ট সার্কিট বিরতি বর্তমান।

সার্কিট ব্রেকারটি ভ্যাকুয়াম বিচ্ছিন্নকারী, অপারেটিং প্রক্রিয়া এবং নিয়ন্ত্রণ ব্যবস্থা সহ বেশ কয়েকটি মূল উপাদান নিয়ে গঠিত।ভ্যাকুয়াম বিচ্ছিন্নকারী সার্কিট ব্রেকারের হৃদয় এবং বৈদ্যুতিক বর্তমান বিচ্ছিন্ন করার জন্য দায়ীএটি ভ্যাকুয়ামের মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে, যা আর্কিং প্রতিরোধ করতে সহায়তা করে এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

অপারেটিং প্রক্রিয়াটি সার্কিট ব্রেকারটি খুলতে এবং বন্ধ করার জন্য দায়ী এবং এটি ম্যানুয়াল বা বৈদ্যুতিকভাবে পরিচালিত হতে পারে।কন্ট্রোল সিস্টেম সার্কিট ব্রেকার নিরীক্ষণ এবং অপারেটর প্রতিক্রিয়া প্রদান করে, যাতে তারা ব্রেকারের অবস্থা পর্যবেক্ষণ করতে পারে এবং কোনও ত্রুটি সনাক্ত করতে পারে।

ZW8-12 মেরু মাউন্ট সার্কিট ব্রেকার অত্যন্ত নির্ভরযোগ্য এবং সর্বনিম্ন রক্ষণাবেক্ষণ প্রয়োজন হতে ডিজাইন করা হয়। এটি একটি দীর্ঘ সেবা জীবন আছে এবং কঠোর বহিরঙ্গন পরিবেশ সহ্য করতে সক্ষম হয়,এটিকে বিভিন্ন প্রয়োগে ব্যবহারের জন্য উপযুক্ত করে তোলে.

GW9-10 হুকস্টিক চালিত সুইচ হ'ল একটি ধরণের পোর্টেবল ডিভাইস যা রক্ষণাবেক্ষণ, মেরামত বা জরুরী উদ্দেশ্যে বৈদ্যুতিক বিতরণ লাইনগুলি বিচ্ছিন্ন এবং গ্রাউন্ডিংয়ের জন্য ব্যবহৃত হয়।এটি একটি বহুমুখী সরঞ্জাম যা বিভিন্ন অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে, যার মধ্যে রয়েছে এয়ারহেড ডিস্ট্রিবিউশন লাইন, সাবস্টেশন এবং শিল্প সুবিধা।

হুকস্টিক চালিত সুইচটি একক ব্যক্তির দ্বারা পরিচালিত হওয়ার জন্য ডিজাইন করা হয়েছে, এটি ব্যবহার এবং চালনা করা সহজ করে তোলে। এটি একটি টেলিস্কোপিং ফাইবারগ্লাস মেরু,যা বৈদ্যুতিক সরঞ্জাম পৌঁছানোর জন্য প্রসারিত করা যেতে পারে, এবং একটি সেট বিনিময়যোগ্য সংযুক্তি, যা ব্যবহারকারীকে বিভিন্ন কাজ সম্পাদন করতে দেয়, যেমন সুইচ এবং গ্রাউন্ডিং লাইন খোলা বা বন্ধ করা।

সুইচটি বৈদ্যুতিক সার্কিটে একটি দৃশ্যমান বিরতি প্রদানের জন্য ডিজাইন করা হয়েছে, যা শক্তিযুক্ত সরঞ্জামগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগের বিরুদ্ধে রক্ষা করতে সহায়তা করে।এটি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্যও ডিজাইন করা হয়েছে, যেমন শক্তিশালী বাতাস, বৃষ্টি এবং তুষারপাত, এটি বহিরঙ্গন পরিবেশে ব্যবহারের জন্য উপযুক্ত।

বৈশিষ্ট্যঃ

মাইক্রো কম্পিউটার সুরক্ষা ফাংশন

1এটিতে তিনটি স্তরের বর্তমান সুরক্ষা ফাংশন রয়েছেঃ দ্রুত ট্রিপ, সময় সীমিত দ্রুত ট্রিপ এবং ওভারকরেন্ট সুরক্ষা।

2দ্রুত এবং ধীর টাইমিং বৈশিষ্ট্যগুলির নমনীয় সেটিং।

3ব্যবহারকারীরা সুরক্ষা মান এবং বিলম্ব সেট করতে পারেন।

পুনরায় বন্ধ করার ফাংশন

1.৩টি পর্যন্ত পুনরায় বন্ধ করার অপারেশন সেট করা যায়।

2ব্যবহারকারীরা অবাধে পুনরায় বন্ধ করার অপারেশন এবং বিভিন্ন পুনরায় বন্ধের ব্যবধান নির্বাচন করতে পারেন।

3এটি পুনরায় বন্ধ হওয়ার আগে ত্বরণ, পুনরায় বন্ধ হওয়ার পরে ত্বরণ এবং ধারাবাহিক সমন্বয় নির্বাচনের ফাংশন রয়েছে।

নেটওয়ার্ক পুনর্গঠন ফাংশন

1.ভোল্টেজ ট্রাইপ লক, স্বয়ংক্রিয় পুনরায় বন্ধ, স্বল্প সময়ের জন্য পুনরায় বন্ধ না, অবিচ্ছিন্ন পুনরায় বন্ধ না, স্বল্প-ভোল্টেজ পুনরায় বন্ধ, স্বয়ংক্রিয় পুনরায় সেট, স্ট্যান্ডবাই সুরক্ষা মানের স্বল্প সময়ের সক্রিয়করণ,এবং স্ট্যান্ডবাই সুরক্ষা মানের ক্রমাগত সক্রিয়.

2রিং নেটওয়ার্ক অপারেশন চলাকালীন পূর্বনির্ধারিত ফাংশন অনুযায়ী বিতরণকৃত বুদ্ধিমান নিয়ন্ত্রণ উপলব্ধি করা যেতে পারে।

3যখন নেটওয়ার্কে ত্রুটি ঘটে, এটি স্বয়ংক্রিয়ভাবে ত্রুটিটি পরিষ্কার করে, ত্রুটি অঞ্চলটি বিচ্ছিন্ন করে, স্বয়ংক্রিয়ভাবে শক্তি স্থানান্তর করে এবং ত্রুটিহীন অঞ্চলে শক্তি পুনরুদ্ধার করে।

পরিমাপ ফাংশন

1এটি ভোল্টেজ, বর্তমান এবং অন্যান্য অপারেটিং ডেটা, পাশাপাশি ইভেন্ট রেকর্ডগুলি রেকর্ড করে।

এফটিইউ ফাংশন

1এটি রিমোট কন্ট্রোল, টেলিমেট্রি, রিমোট সিগন্যালিং এবং রিমোট অ্যাডজাস্টমেন্টের চারটি রিমোট ফাংশন অর্জন করতে পারে।

2এর মধ্যে রয়েছে রিমোট কন্ট্রোল, বিভিন্ন স্টেট রিমোট মনিটরিং, বিভিন্ন পরিমাপ মান এবং ইভেন্ট রেকর্ডের রিমোট প্রদর্শন এবং বিভিন্ন সেট মানের রিমোট সমন্বয়।

যোগাযোগ ইন্টারফেস এবং প্রোটোকল

কন্ট্রোলারটি একটি ডেটা ইন্টারফেস এবং স্ট্যান্ডার্ড রিমোট কমিউনিকেশন প্রোটোকল দিয়ে সজ্জিত, যা ফাইবার, তারযুক্ত এবং ওয়্যারলেস মত বিভিন্ন যোগাযোগ পদ্ধতি সমর্থন করে।পাওয়ার ডিস্ট্রিবিউশন অটোমেশন সিস্টেমে রিমোট টার্মিনাল হিসেবে কাজ করে.

দূরবর্তী নিয়ন্ত্রণ ফাংশন

এটি একটি ওয়্যারলেস রিমোট কন্ট্রোলার দিয়ে সজ্জিত করা যেতে পারে যাতে নিরাপদ এবং নির্ভরযোগ্য অপারেশন সহ দূরবর্তী খোলা এবং বন্ধ অপারেশনগুলি নিকটবর্তী দূরত্বে অর্জন করা যায়।

ব্যাকআপ ব্যাটারি

1এটি একটি ব্যাকআপ ব্যাটারি দিয়ে সজ্জিত করা যেতে পারে যাতে এসি হ্রাসের পরে 12 ঘন্টা ধরে স্বাভাবিক অপারেশন বজায় রাখা যায়।

ডাবল পাওয়ার সুইচিং সুরক্ষা ফাংশন

1এটিতে দ্বৈত শক্তি পারস্পরিক নিয়ন্ত্রণ রয়েছে, পাওয়ার-অন এবং পাওয়ার-আউট এ স্বয়ংক্রিয় বিলম্বিত ট্রিপ ফাংশন সহ স্বয়ংক্রিয় বিলম্বিত পুনরায় লক ফাংশন রয়েছে।

2.আউটগোয়িং সাইডের একটি ফাংশন রয়েছে যখন বিদ্যুৎ থাকে তখন বন্ধ না হয় এবং দুটি সুইচ অবস্থানগুলি আন্তঃসংযুক্ত থাকে।


প্রয়োগঃ

1বিদ্যুৎ বিতরণ নেটওয়ার্কঃ ZW8-12 সার্কিট ব্রেকারটি মধ্য-ভোল্টেজ বিতরণ নেটওয়ার্কে ব্যবহার করা যেতে পারে, যেমন সাবস্টেশন, ট্রান্সফরমার, ফিডার,ওভারলোড এবং শর্ট সার্কিট থেকে অন্যান্য বৈদ্যুতিক সরঞ্জামএটি বিতরণ ব্যবস্থার নির্ভরযোগ্য এবং নিরাপদ অপারেশন নিশ্চিত করে।

2শিল্প উদ্ভিদঃ উত্পাদন উদ্ভিদ, রাসায়নিক সুবিধা এবং খনির ক্রিয়াকলাপের মতো শিল্পগুলি প্রায়শই সমালোচনামূলক সরঞ্জাম এবং যন্ত্রপাতি রক্ষা করতে ZW8-12 সার্কিট ব্রেকার ব্যবহার করে।এটি মোটরগুলির জন্য ত্রুটি সুরক্ষা প্রদান করে, জেনারেটর, সুইচগার্ড, এবং অন্যান্য শিল্প বৈদ্যুতিক সিস্টেম।

3. শিল্প বিদ্যুৎ ব্যবস্থাঃ উচ্চ শক্তির চাহিদা সহ শিল্প, যেমন উত্পাদন কারখানা, খনির কাজ এবং বৃহত আকারের অবকাঠামো প্রকল্প,প্রায়ই তাদের উচ্চ ভোল্টেজ শক্তি সিস্টেম নিয়ন্ত্রণ এবং রক্ষা করতে ZW8-12 সার্কিট ব্রেকার ব্যবহারএটি লোড কারেন্ট পরিচালনা করতে এবং শর্ট সার্কিট ফল্ট কারেন্ট থেকে সরঞ্জাম রক্ষা করতে সহায়তা করে।

4পুনর্নবীকরণযোগ্য জ্বালানি ব্যবস্থা: বায়ু ও সৌরশক্তির মতো পুনর্নবীকরণযোগ্য জ্বালানি উত্সগুলির ক্রমবর্ধমান গ্রহণের সাথে সাথেপুনর্নবীকরণযোগ্য শক্তি উৎপাদনের সাথে যুক্ত উচ্চ ভোল্টেজ সুইচগ্যাজ সিস্টেমে ZW8-12 সার্কিট ব্রেকার অ্যাপ্লিকেশন খুঁজে পায়এটি পুনর্নবীকরণযোগ্য শক্তিকে গ্রিডে দক্ষতার সাথে একীভূত করতে সহায়তা করে এবং বিদ্যুৎ উৎপাদনের সুবিধাগুলির নিরাপদ অপারেশন নিশ্চিত করে।

উপকারিতা:

1. CT23 স্প্রিং এনার্জি-স্টোরেজ অপারেটিং মেকানিজম: ZW8-12 সার্কিট ব্রেকার CT23 প্রকারের স্প্রিং এনার্জি-স্টোরেজ অপারেটিং মেকানিজম দিয়ে সজ্জিত।এই প্রক্রিয়া স্প্রিংস মধ্যে সংরক্ষিত যান্ত্রিক শক্তি ব্যবহার করে সার্কিট ব্রেকার পরিচিতির খোলার এবং বন্ধ করার সুবিধার্থেএটি ব্যবহারের ক্ষেত্রে নমনীয়তা প্রদান করে, অ্যাপ্লিকেশনটির নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে মোটরাইজড বা ম্যানুয়াল অপারেটিংয়ের অনুমতি দেয়।

2.ZW8-12G সমন্বিত ব্রেকারঃ ZW8-12G মডেলটি একটি সমন্বিত ব্রেকার যা ZW8-12 সার্কিট ব্রেকার এবং একটি বিচ্ছিন্নকারী নিয়ে গঠিত। এই কনফিগারেশনটি এটিকে একটি বিভাগকারক হিসাবে কাজ করতে সক্ষম করে,রক্ষণাবেক্ষণ বা ত্রুটি সনাক্তকরণের উদ্দেশ্যে বিদ্যুৎ বিতরণ নেটওয়ার্কের নির্দিষ্ট বিভাগগুলিকে বিচ্ছিন্ন করার ক্ষমতা প্রদান করে.

3ট্যাংক কাঠামোতে তিন-ফেজ একত্রিতঃ ZW8-12 সার্কিট ব্রেকারটি একটি ট্যাঙ্ক কাঠামোতে একত্রিত একটি তিন-ফেজ বৈশিষ্ট্যযুক্ত।এর মানে হল যে প্রতিটি পর্যায়ে জন্য ব্রেকার এর উপাদান একটি সাধারণ ট্যাংক মধ্যে আবদ্ধ করা হয়, একটি কম্প্যাক্ট এবং স্থান-সংরক্ষণ নকশা প্রদান করে। ট্যাংক যান্ত্রিক সুরক্ষা প্রদান করে এবং সার্কিট ব্রেকারের সামগ্রিক দৃঢ়তা বৃদ্ধি করে।

4ভ্যাকুয়াম আর্ক-এক্সিটিং চেম্বার এবং ইনসুলেশন উপাদানঃ ধাতব ট্যাঙ্কের ভিতরে, ZW8-12 সার্কিট ব্রেকার একটি তিন-ফেজ ভ্যাকুয়াম আর্ক-এক্সিটিং চেম্বার অন্তর্ভুক্ত করে।এই চেম্বারটি কার্যকরভাবে সার্কিট বিচ্ছিন্নতার সময় ঘটে যাওয়া বৈদ্যুতিক আর্কগুলি নিভে যায়এছাড়াও, সার্কিট ব্রেকারটি স্তরগুলির মধ্যে এবং ধাপ থেকে ধাপে বিচ্ছিন্নতা নিশ্চিত করতে এসএমসি (শীট মোল্ডিং কমপাউন্ড) এর মতো নিরোধক উপকরণ ব্যবহার করে।তার সামগ্রিক নিরোধক শক্তি বৃদ্ধি.

5নির্ভরযোগ্য পারফরম্যান্স এবং উচ্চ নিরোধক শক্তিঃ ZW8-12 সার্কিট ব্রেকারটি তার নির্ভরযোগ্য পারফরম্যান্স এবং উচ্চ নিরোধক শক্তির জন্য পরিচিত।এটি কঠোর পারফরম্যান্স স্ট্যান্ডার্ড পূরণ করার জন্য ডিজাইন এবং পরীক্ষা করা হয়, বিভিন্ন বৈদ্যুতিক অবস্থার মধ্যে নির্ভরযোগ্য অপারেশন নিশ্চিত করে। উচ্চ নিরোধক শক্তি বৈদ্যুতিক ভোল্টেজ প্রতিরোধ এবং বিচ্ছিন্ন করার সার্কিট ব্রেকার ক্ষমতা উন্নত,বৈদ্যুতিক ব্যবস্থার নিরাপত্তা ও নির্ভরযোগ্যতার জন্য অবদান

টেকনিক্যাল প্যারামিটারঃ

ZW8-12

জি ডব্লিউ ৯-১০
