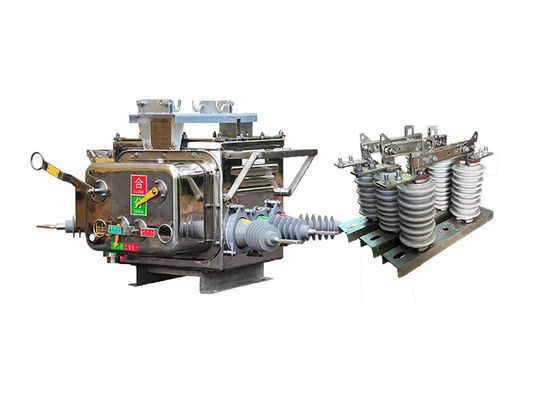

স্মার্ট কন্ট্রোলারের সাথে 15kV বৈদ্যুতিক ভ্যাকুয়াম সার্কিট ব্রেকার উচ্চ ভোল্টেজ হুকস্টিকের সাথে সহজ ইনস্টলেশন ব্যবহার করা হয়

স্মার্ট কন্ট্রোলারের সাথে 15kV বৈদ্যুতিক ভ্যাকুয়াম সার্কিট ব্রেকার উচ্চ ভোল্টেজ হুকস্টিকের সাথে সহজ ইনস্টলেশন ব্যবহার করা হয়

পণ্যের বর্ণনাঃ

ZW20-12 ((F) ভ্যাকুয়াম সার্কিট ব্রেকারটি তিন-ফেজ এসি 50Hz, 10kV বিতরণ লাইনের জন্য উপযুক্ত।

এটি ZW20-12 বহিরঙ্গন উচ্চ ভোল্টেজ এসি সত্য বায়ু ব্রেকার শরীর, সীমানা নিয়ন্ত্রণ ডিভাইস, পিডিএ হ্যান্ডহেল্ড কম্পিউটার ইত্যাদি নিয়ে গঠিত।এটি বিমান প্লাগ এবং বহিরঙ্গন সীল নিয়ন্ত্রণ তারের দ্বারা বৈদ্যুতিকভাবে সংযুক্ত করা হয়.

ইউটিলিটি মডেলটির ত্রুটি সনাক্তকরণ, সুরক্ষা নিয়ন্ত্রণ এবং যোগাযোগের কার্যকারিতা রয়েছে,এবং স্বয়ংক্রিয়ভাবে ত্রুটি এলাকা পৃথকীকরণ এবং ত্রুটি ঘটেছে পরে খুব অল্প সময়ের মধ্যে সুস্থ এলাকার স্বাভাবিক শক্তি সরবরাহ সম্পন্ন করতে পারেন, এবং মাল্টি-ফাংশনাল মনিটরিং বাস্তবায়ন। সিস্টেম সরঞ্জাম তথ্য অনুসন্ধান, ব্যবহারকারী তথ্য,বিতরণ ব্যবস্থা ভৌগোলিক তথ্য ব্যবস্থা রক্ষণাবেক্ষণের অবস্থা কম্পিউটার সহায়ক বিতরণ স্বয়ংক্রিয়করণের অন-লাইন প্রদর্শন উন্নত পর্যায়.

GW9-10 উচ্চ ভোল্টেজ হুকস্টিকগুলি সাধারণত রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য নেটওয়ার্কের বিভাগগুলি বিচ্ছিন্ন করতে উচ্চ ভোল্টেজ ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।এগুলি বিদ্যুতের বিপদ থেকে কর্মীদের রক্ষা করার জন্য একটি সুরক্ষা ডিভাইস হিসাবেও ব্যবহৃত হয়, যেমন সিস্টেমের সক্রিয় অংশের সাথে দুর্ঘটনাক্রমে যোগাযোগ।

এগুলি উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে, এবং এগুলি প্রায়শই বাইরের স্থানে ইনস্টল করা হয়, যেখানে এগুলি চরম পরিবেশের শর্তের মুখোমুখি হয়, যেমন চরম তাপমাত্রা, বাতাস,বৃষ্টি, এবং ধুলো। অতএব, তারা এই অবস্থার প্রতিরোধের জন্য নির্মিত হয় এবং প্রায়ই স্টিল বা অ্যালুমিনিয়াম মত টেকসই উপকরণ তৈরি করা হয়।

হাই ভোল্টেজ ইহোকস্টিকগুলি নির্দিষ্ট অ্যাপ্লিকেশন এবং প্রয়োজনীয়তার উপর নির্ভর করে বিভিন্ন ধরণের এবং কনফিগারেশনে আসে। উদাহরণস্বরূপ, কিছু হুকস্টিকগুলি অভ্যন্তরীণ ব্যবহারের জন্য ডিজাইন করা হয়েছে,অন্যরা বাইরের ব্যবহারের জন্য উপযুক্তকিছু ম্যানুয়ালি কাজ করার জন্য ডিজাইন করা হয়েছে, অন্যরা স্বয়ংক্রিয় এবং দূরবর্তীভাবে পরিচালিত হতে পারে।

সার্কিটগুলিকে বিচ্ছিন্ন করার তাদের প্রাথমিক কার্যকারিতা ছাড়াও, হুকস্টিকগুলির অন্যান্য গুরুত্বপূর্ণ বৈশিষ্ট্য রয়েছে, যেমন তাদের অবস্থা (খোলা বা বন্ধ) এর একটি চাক্ষুষ সূচক সরবরাহ করা,এবং নিশ্চিত যে সার্কিট যখন বিচ্ছিন্নকারী খোলা হয় energized হয় না.

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।



কন্ট্রোলারের বৈশিষ্ট্যঃ

সুরক্ষা, স্বয়ংক্রিয় নিয়ন্ত্রণ, চেক / অনুসন্ধান, যোগাযোগ, সফ্টওয়্যার পরিচালনা এবং অন্যান্য ফাংশন সহ বুদ্ধিমান টার্মিনাল নিয়ামক।

1 সম্পূর্ণরূপে কার্যকর

· নিখুঁত লাইন সুরক্ষা, রিমোট কন্ট্রোল, এলার্ম, রিমোট মনিটরিং এবং অন্যান্য ফাংশন।

2 কম খরচে এবং ব্যবহারিক

· যোগাযোগের হার্ডওয়্যার বিনিয়োগ ছাড়াই জিএসএম নেটওয়ার্ক, এসএমএস পরিষেবা খোলার জন্য একটি সিম কার্ড কিনুন;

নির্দিষ্ট মোবাইল ফোন ব্যবহার, তথ্য এনক্রিপশন, পাসওয়ার্ড যাচাইকরণ এবং অন্যান্য নিরাপত্তা ব্যবস্থা;

· জিএসএম মডিউল মোবাইল ফোন নম্বর নির্দিষ্ট করতে পারে, শুধুমাত্র মোবাইল ফোনের লাইফ লাইফ গ্রহণ করে;

· রিমোট কন্ট্রোল এবং অন্যান্য কন্ট্রোল পয়েন্টের জন্য টেক্সট বার্তা এনক্রিপ্ট করুন।

· প্রিসেট - নিশ্চিত করুন - কার্যকর করুন - স্কুল রিমোট কন্ট্রোল মোডে ফিরে যান, সিস্টেম নিয়ন্ত্রণের সুরক্ষা নিশ্চিত করতে, ভুল অপারেশন প্রতিরোধ করতে।

4 সিস্টেম তৈরি করা সহজ

· কোন যোগাযোগ লাইন স্থাপন এবং যোগাযোগ লাইন ডিবাগ করার প্রয়োজন নেই।

· কেবলমাত্র এসএমএস ইন্টেলিজেন্ট মনিটরিং টার্মিনালটি সঠিকভাবে ইনস্টল করুন, সিম কার্ডটি সন্নিবেশ করান, মনোনীত মোবাইল নম্বরটি সেট করুন এবং সিস্টেমটি চলতে শুরু করে।

৫ মোবাইল মনিটরিং যে কোন সময় এবং যে কোন জায়গায়

· যে কোন স্থানে যেখানে সিগন্যাল রয়েছে, সেখানে বিশেষ কর্মীদের নজরদারি করার প্রয়োজন ছাড়াই এটি রিয়েল টাইমে পর্যবেক্ষণ এবং দেখা যায়।


বৈশিষ্ট্যঃ

1 শক্তিশালী অ্যান্টি-ফুলিং ক্ষমতা, উচ্চ এবং নিম্ন তাপমাত্রা শক্তি উচ্চ প্রতিরোধের, জ্বলন এবং বিস্ফোরণের কোন বিপদ।

2 সম্পূর্ণরূপে বন্ধ কাঠামো, SF6 গ্যাস দিয়ে ভরা বাক্স, ভাল সিলিং, উচ্চ তাপমাত্রা এবং আর্দ্র এলাকায় উপযুক্ত।

3 অন্তর্নির্মিত সিটি, তথ্য বিশ্লেষণের জন্য বুদ্ধিমান নিয়ন্ত্রণ ডিভাইসের জন্য আউটপুট বর্তমান, এবং অনুপাত সামঞ্জস্য করা যেতে পারে, সংযোগ টার্মিনাল সংশ্লিষ্ট টার্মিনাল সংযুক্ত।

4 অপারেটিং মেশিনটি নতুন, সহজ, ছোট আকারের, হালকা ওজন, নিরাপদ এবং নির্ভরযোগ্য অপারেশন।

৫. (ক) "শক্তি সঞ্চয়" এবং "পয়েন্ট" কী? (খ) "সংমিশ্রণ" কী?

প্রয়োগঃ

1. পাওয়ার ডিস্ট্রিবিউশন সাবস্টেশনঃ জেডডাব্লু 20 সুইচটি সাধারণত অভ্যন্তরীণ এবং বহিরঙ্গন উভয়ই বিদ্যুৎ বিতরণ সাবস্টেশনে ব্যবহৃত হয়। এটি লোড স্যুইচিং, সেকশনালাইজিং,এবং বিতরণ নেটওয়ার্কের ত্রুটি সুরক্ষা.

2শিল্প উদ্ভিদঃ ZW20 সুইচ শিল্প উদ্ভিদ যেখানে মাঝারি ভোল্টেজ শক্তি বিতরণ প্রয়োজন অ্যাপ্লিকেশন খুঁজে পায়। এটি নিয়ন্ত্রণ এবং বৈদ্যুতিক সরঞ্জাম রক্ষা করার জন্য ব্যবহৃত হয়,যেমন মোটর, ট্রান্সফরমার, এবং জেনারেটর.

3. বাণিজ্যিক ভবনঃ নির্ভরযোগ্য এবং নিরাপদ বিদ্যুৎ বিতরণের জন্য শপিং মল, অফিস কমপ্লেক্স এবং হাসপাতাল সহ বাণিজ্যিক ভবনে সুইচ ব্যবহার করা হয়।এটি কার্যকর লোড সুইচিং নিশ্চিত করে এবং সমালোচনামূলক বৈদ্যুতিক লোড রক্ষা করে.

4পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃ ZW20 সুইচটি পুনর্নবীকরণযোগ্য শক্তি সিস্টেমের জন্য উপযুক্ত, যেমন সৌর বিদ্যুৎ কেন্দ্র এবং বায়ু খামার।এটি এই সিস্টেমে মাঝারি ভোল্টেজ সার্কিট সুইচিং এবং সুরক্ষা সহজতর.

5রেলওয়ে বিদ্যুতায়নঃ রেলওয়ে নেটওয়ার্কের বিদ্যুৎ সরবরাহ নিয়ন্ত্রণ এবং সুরক্ষার জন্য সুইচটি রেলওয়ে বিদ্যুতায়ন প্রকল্পে ব্যবহৃত হয়।এটি ট্রেন অপারেশনের জন্য নির্ভরযোগ্য এবং নিরাপদ শক্তি বিতরণ নিশ্চিত করে.

6খনির কাজঃ ZW20 সুইচটি ভূগর্ভস্থ এবং পৃষ্ঠতল খনিতে বৈদ্যুতিক সরঞ্জাম এবং বিদ্যুৎ বিতরণ নেটওয়ার্ক নিয়ন্ত্রণ এবং সুরক্ষার জন্য খনির কাজে ব্যবহৃত হয়।

7. ডেটা সেন্টার: এই সুইচটি ডেটা সেন্টারে ব্যবহার করা হয় যাতে গুরুত্বপূর্ণ আইটি অবকাঠামোর জন্য নির্ভরযোগ্য শক্তি বিতরণ এবং সুরক্ষা নিশ্চিত করা যায়।এটি কার্যকর লোড স্যুইচিং এবং বৈদ্যুতিক ত্রুটি বিরুদ্ধে সুরক্ষা সক্ষম.

8তেল ও গ্যাস শিল্পঃ ZW20 সুইচটি তেল ও গ্যাস শিল্পে তেল পরিশোধনাগার, পাইপলাইন এবং অফশোর প্ল্যাটফর্মগুলিতে বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ এবং সুরক্ষার জন্য প্রয়োগ করে।

9অবকাঠামোগত প্রকল্প: নির্ভরযোগ্য বিদ্যুৎ বিতরণ এবং সুরক্ষার জন্য বিমানবন্দর, সমুদ্র বন্দর এবং স্টেডিয়ামগুলির মতো বিভিন্ন অবকাঠামোগত প্রকল্পে সুইচ ব্যবহার করা হয়।

10.জল ও বর্জ্য জল পরিশোধন সুবিধাঃ ZW20 সুইচটি পাম্পিং স্টেশন, পরিচ্ছন্নতা প্ল্যান্ট,এবং বিতরণ নেটওয়ার্ক.




অবস্থা:

1. ZW20-12(F) স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকারটি -40 °C থেকে +70 °C পর্যন্ত বিস্তৃত পরিবেষ্টিত বায়ু তাপমাত্রা পরিসরে নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা হয়েছে।এই তাপমাত্রা সহনশীলতা নিশ্চিত করে যে সার্কিট ব্রেকার বিভিন্ন জলবায়ু অবস্থার মধ্যে কার্যকরভাবে কাজ করতে পারে.

2সার্কিট ব্রেকারটি সমুদ্রপৃষ্ঠ থেকে ৩০০০ মিটার পর্যন্ত উচ্চতায় ইনস্টলেশনের জন্য উপযুক্ত। এই উচ্চতার সামঞ্জস্যতা বিভিন্ন ভৌগলিক অবস্থানে নমনীয় মোতায়েনের অনুমতি দেয়।

3.ZW20-12(F) সার্কিট ব্রেকার ধুলো, ধোঁয়া, ক্ষয়কারী গ্যাস, বাষ্প, বা লবণ স্প্রে দ্বারা সৃষ্ট পরিবেষ্টিত বায়ু দূষণ প্রতিরোধ করার জন্য নির্মিত হয়।এটি ক্লাস IV দূষণ স্তরের মান পূরণের জন্য ডিজাইন করা হয়েছে, যা নিশ্চিত করে যে চক্র বিচ্ছিন্নকারী চ্যালেঞ্জিং এবং ক্ষয়কারী পরিবেশেও স্থিতিস্থাপক এবং কার্যকর থাকে।

4সর্বাধিক বায়ু গতির সহনশীলতা 34 মি / সেকেন্ডের সাথে (সিলিন্ডারের পৃষ্ঠের উপর 700 Pa এর সমতুল্য), সার্কিট ব্রেকারটি তার কর্মক্ষমতা বা স্থায়িত্বকে হ্রাস না করে শক্তিশালী বাতাসের প্রতিরোধ করতে পারে।এই বায়ু গতি প্রতিরোধের চরম আবহাওয়া পরিস্থিতিতে সার্কিট ব্রেকার নির্ভরযোগ্য কাজ নিশ্চিত.

5সার্কিট ব্রেকারটি তার পারফরম্যান্সে বাহ্যিক কম্পন বা স্থল আন্দোলনের প্রভাবকে কমিয়ে আনতে ডিজাইন করা হয়েছে।এর নির্মাণ এবং অভ্যন্তরীণ যন্ত্রপাতিগুলি কম্পন শোষণ এবং মৃদু করার জন্য ডিজাইন করা হয়েছে, যা নিশ্চিত করে যে সার্কিট ব্রেকার বাহ্যিক ব্যাঘাত দ্বারা প্রভাবিত হয় না।

6. ZW20-12 ((F) সার্কিট ব্রেকারটি সেকেন্ডারি সিস্টেমে প্ররোচিত ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) সীমাবদ্ধ করার জন্য ডিজাইন করা হয়েছে। সেকেন্ডারি সিস্টেমে প্ররোচিত EMI এর ব্যাপ্তি 1.6kV অতিক্রম করে না,সার্কিট ব্রেকারটি অত্যধিক ইলেক্ট্রোম্যাগনেটিক ব্যাঘাত সৃষ্টি করে না যা অন্য সংযুক্ত সরঞ্জামগুলির কাজকে ব্যাহত করতে পারে।




টেকনিক্যাল প্যারামিটারঃ

ZW20-12 ((F)

জি ডব্লিউ ৯-১০
