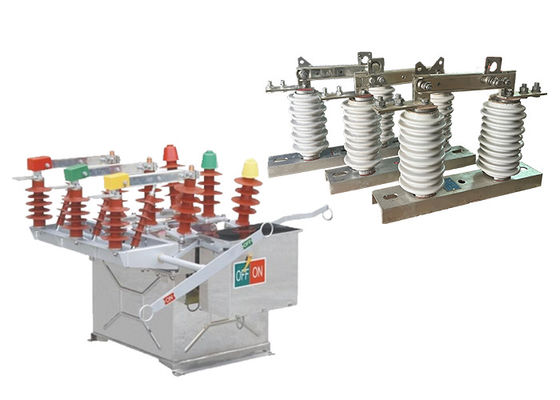

উচ্চ ভোল্টেজ স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার আউটডোর এসি স্টেইনলেস স্টীল সিরামিক গ্রুপ বিচ্ছিন্ন সুইচগুলির সাথে ব্যবহৃত

উচ্চ ভোল্টেজ স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার আউটডোর এসি স্টেইনলেস স্টীল সিরামিক গ্রুপ বিচ্ছিন্ন সুইচগুলির সাথে ব্যবহৃত

পণ্যের বর্ণনাঃ

ZW8-12 সার্কিট ব্রেকারটি আন্তর্জাতিক মান মেনে চলার জন্য ডিজাইন করা হয়েছে এবং উন্নত প্রযুক্তি ব্যবহার করে তৈরি করা হয়েছে। এর নামমাত্র ভোল্টেজ 12kV, নামমাত্র বর্তমান 630A পর্যন্ত,এবং শর্ট সার্কিট ব্রেকিং বর্তমান 20kA পর্যন্ত.

সার্কিট ব্রেকারটি ভ্যাকুয়াম বিচ্ছিন্নকারী, অপারেটিং প্রক্রিয়া এবং নিয়ন্ত্রণ ব্যবস্থা সহ বেশ কয়েকটি মূল উপাদান নিয়ে গঠিত।ভ্যাকুয়াম বিচ্ছিন্নকারী সার্কিট ব্রেকারের হৃদয় এবং বৈদ্যুতিক বর্তমান বিচ্ছিন্ন করার জন্য দায়ীএটি ভ্যাকুয়ামের মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে, যা আর্কিং প্রতিরোধ করতে সহায়তা করে এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

অপারেটিং প্রক্রিয়াটি সার্কিট ব্রেকারটি খুলতে এবং বন্ধ করার জন্য দায়ী এবং এটি ম্যানুয়াল বা বৈদ্যুতিকভাবে পরিচালিত হতে পারে।কন্ট্রোল সিস্টেম সার্কিট ব্রেকার নিরীক্ষণ এবং অপারেটর প্রতিক্রিয়া প্রদান করে, যাতে তারা ব্রেকারের অবস্থা পর্যবেক্ষণ করতে পারে এবং কোনও ত্রুটি সনাক্ত করতে পারে।

ZW8-12 সার্কিট ব্রেকারটি অত্যন্ত নির্ভরযোগ্য এবং ন্যূনতম রক্ষণাবেক্ষণের জন্য ডিজাইন করা হয়েছে। এটির দীর্ঘ সেবা জীবন রয়েছে এবং এটি কঠোর বাইরের পরিবেশের প্রতিরোধ করতে সক্ষম,এটিকে বিভিন্ন প্রয়োগে ব্যবহারের জন্য উপযুক্ত করে তোলে.

একটি উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বৈদ্যুতিক নেটওয়ার্ক বা সিস্টেমের একটি বিভাগকে বাকি সিস্টেম থেকে বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়েছে।এটি সাধারণত উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়.

সুইচটি স্বাভাবিক বা অস্বাভাবিক অবস্থার অধীনে খোলা এবং বন্ধ করার জন্য ডিজাইন করা হয়েছে, যেমন একটি ত্রুটি বা অতিরিক্ত বর্তমান। যখন সুইচ খোলা থাকে,এটি শারীরিকভাবে নেটওয়ার্কের বাকি অংশ থেকে সিস্টেমের বিভাগটি বিচ্ছিন্ন করে, এই অংশে বিদ্যুৎ প্রবাহ রোধ করে।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত 600 ভোল্ট এবং 765,000 ভোল্টের মধ্যে ভোল্টেজে কাজ করার জন্য ডিজাইন করা হয় এবং সেগুলি ম্যানুয়াল বা স্বয়ংক্রিয়ভাবে পরিচালিত হতে পারে।এগুলি সাধারণত সাবস্টেশনে বা বিদ্যুৎ খুঁটির উপরে ইনস্টল করা হয়, এবং তারা বিদ্যুৎ নেটওয়ার্ক অবকাঠামোর একটি গুরুত্বপূর্ণ উপাদান।

যখন GW9-10 সিরিজের আইসোলেটর সুইচটি ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে ব্যবহার করা যেতে পারে তখন ব্যবহারের দ্বৈত প্রভাব!

বৈশিষ্ট্যঃ

1.ভোল্টেজ রেটিংঃ ZW8-12 সার্কিট ব্রেকারটি মাঝারি ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে এবং এর নামমাত্র ভোল্টেজ 12 কিলোভোল্ট (কেভি) ।এটি এই ভোল্টেজ স্তরে কাজ বৈদ্যুতিক সিস্টেমের জন্য উপযুক্ত.

2ভ্যাকুয়াম ইন্টারপার্টিং টেকনোলজি: এই সার্কিট ব্রেকারটি আর্ক সাউটিং মিডিয়াম হিসাবে ভ্যাকুয়াম ইন্টারপার্টার ব্যবহার করে।ভ্যাকুয়াম ইন্টারপার্টারগুলি আর্কগুলি নিভানোর ক্ষেত্রে অত্যন্ত দক্ষ এবং চমৎকার ডিলেক্ট্রিক শক্তি সরবরাহ করে, মধ্যপন্থী ভোল্টেজ স্রোতের নির্ভরযোগ্য বিচ্ছিন্নতা নিশ্চিত করে।

3কমপ্যাক্ট ডিজাইনঃ জেডডাব্লু 8-12 সার্কিট ব্রেকার একটি কমপ্যাক্ট এবং মডুলার ডিজাইনের বৈশিষ্ট্যযুক্ত, যা সহজ ইনস্টলেশন, রক্ষণাবেক্ষণ এবং সুইচগিয়ার সমাবেশে সংহত করার অনুমতি দেয়।কমপ্যাক্ট আকার এছাড়াও বৈদ্যুতিক ইনস্টলেশনের স্থান ব্যবহার অপ্টিমাইজ করতে সাহায্য করে.

4উচ্চ ভাঙ্গন ক্ষমতাঃ সার্কিট ব্রেকারটি উচ্চ ভাঙ্গন ক্ষমতা পরিচালনা করার জন্য ডিজাইন করা হয়েছে, এটি শর্ট সার্কিট এবং ত্রুটি প্রবাহকে নিরাপদে বাধা দেওয়ার অনুমতি দেয়।ZW8-12 সার্কিট ব্রেকারের ব্রেকিং ক্ষমতা সাধারণত প্রস্তুতকারকের দ্বারা নির্দিষ্ট করা হয়.

5নির্ভরযোগ্য অপারেশনঃ ZW8-12 সার্কিট ব্রেকারটি নির্ভরযোগ্য অপারেশনের জন্য ডিজাইন করা হয়েছে এবং এর কর্মক্ষমতা এবং স্থায়িত্ব নিশ্চিত করার জন্য কঠোর পরীক্ষার মধ্য দিয়ে গেছে।এটি স্থিতিশীল এবং দক্ষ সুইচিং অপারেশন নিশ্চিত করার জন্য উচ্চ মানের উপকরণ এবং স্পষ্টতা ইঞ্জিনিয়ারিং উপাদান অন্তর্ভুক্ত.

6নিরাপত্তা বৈশিষ্ট্যঃ সার্কিট ব্রেকারটি অপারেটর এবং সিস্টেমের নিরাপত্তা বাড়ানোর জন্য নিরাপত্তা বৈশিষ্ট্যগুলির সাথে সজ্জিত। এর মধ্যে ভুল অপারেশন প্রতিরোধের জন্য আন্তঃব্লকিং প্রক্রিয়া অন্তর্ভুক্ত থাকতে পারে।অবস্থা সংক্রান্ত তথ্য প্রদানের জন্য যান্ত্রিক ও বৈদ্যুতিক সূচক, এবং সিকিউরিটি শাটার যাতে লাইভ পার্টসের সাথে দুর্ঘটনাক্রমে যোগাযোগ না হয়।

7. রিমোট কন্ট্রোল এবং মনিটরিংঃ নির্দিষ্ট মডেল এবং নির্মাতার উপর নির্ভর করে, ZW8-12 সার্কিট ব্রেকার রিমোট কন্ট্রোল এবং মনিটরিং ক্ষমতা সমর্থন করতে পারে।এটি একটি কেন্দ্রীয় কন্ট্রোল রুম থেকে বা একটি তত্ত্বাবধান নিয়ন্ত্রণ এবং তথ্য অধিগ্রহণ (SCADA) সিস্টেমের মাধ্যমে সার্কিট ব্রেকারের সুবিধাজনক অপারেশন এবং পর্যবেক্ষণের অনুমতি দেয়, সিস্টেম ব্যবস্থাপনা এবং রক্ষণাবেক্ষণের উন্নতি।

গঠনঃ

1কাঠামোর উপরের কভারটি ছাঁচের এককালীন প্রসারিত গঠনের প্রযুক্তি ব্যবহার করে প্রক্রিয়াজাত করা হয়, আইপি 4 এক্স সুরক্ষা স্তর, উচ্চ যান্ত্রিক শক্তি, সুন্দর চেহারা অর্জন করে,এবং সহজ ইনস্টলেশন. এটি মরিচা করা সহজ নয় এবং ক্ষয় প্রতিরোধী। স্টেইনলেস স্টীল বা উচ্চ মানের ইস্পাত প্লেট স্প্রে চিকিত্সা নির্বাচন করা যেতে পারে।

2. সংযোগ বিচ্ছিন্নকারী সুইচ (ঐচ্ছিক) ZW8 সুইচ বডি ইউনিট অনুযায়ী তৈরি করা হয়েছে, বিতরণ লাইনের রক্ষণাবেক্ষণের সময় একটি সুস্পষ্ট সংযোগ বিচ্ছিন্নকরণ পয়েন্ট সহ,এবং একটি যান্ত্রিক interlocking ডিভাইস সংযোগ বিচ্ছিন্ন সুইচ এবং সার্কিট ব্রেকার মধ্যে ভুল অপারেশন প্রতিরোধ করার জন্য.

অবস্থা:

1পরিবেশে তাপমাত্রাঃ সার্কিট ব্রেকারটি -১৫°C থেকে +৪০°C তাপমাত্রার মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে।এর মানে হল যে এটি -15°C থেকে +40°C পর্যন্ত তাপমাত্রায় কার্যকরভাবে কাজ করতে পারে.

2বায়ুর চাপঃ সার্কিট ব্রেকারটি ৭০০ পা পর্যন্ত বায়ুর চাপ সহ্য করতে পারে, যা ৩৪ মিটার/সেকেন্ডের বায়ুর গতির সমতুল্য।এটি নিশ্চিত করে যে সার্কিট ব্রেকার স্থিতিশীল এবং শক্তিশালী বাতাসের দ্বারা প্রভাবিত হয় না.

3উচ্চতাঃ সার্কিট ব্রেকারটি সমুদ্রপৃষ্ঠ থেকে 1000 মিটার পর্যন্ত উচ্চতায় ইনস্টল করার জন্য উপযুক্ত। এটি এই উচ্চতার পরিসরে নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা হয়েছে।

4.সিসমিক তীব্রতাঃ সার্কিট ব্রেকারটি সিসমিক তীব্রতার স্কেলে 8 পর্যন্ত তীব্রতার স্তরের সিসমিক কার্যকলাপের প্রতিরোধের জন্য ডিজাইন করা হয়েছে।এটি নিশ্চিত করে যে এটি অপারেশনাল এবং এই স্তর পর্যন্ত ভূমিকম্পের কম্পন দ্বারা প্রভাবিত হয় না.

টেকনিক্যাল প্যারামিটারঃ

ZW8-12


জি ডব্লিউ ৯-১০
