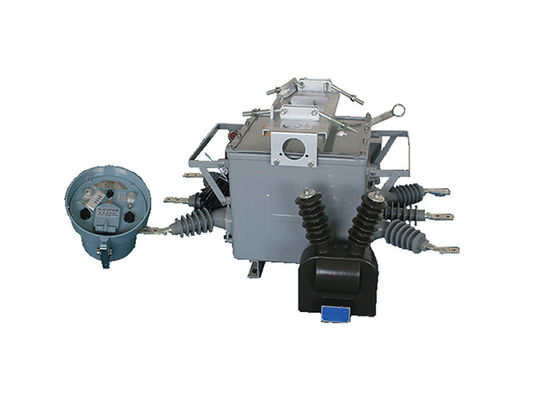

তিন ফেজ Vcb আউটডোর এসি স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার ইন্টেলিজেন্ট কন্ট্রোলারের সাথে স্টেইনলেস স্টীল

তিন ফেজ Vcb আউটডোর এসি স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার ইন্টেলিজেন্ট কন্ট্রোলারের সাথে স্টেইনলেস স্টীল

পণ্যের বর্ণনাঃ

ZW20-12 ((F) স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকারটি বিশেষভাবে গ্রামীণ এবং শহুরে 10 কিলোভোল্ট বিতরণ নেটওয়ার্কগুলিতে বহিরঙ্গন ব্যবহারের জন্য ডিজাইন করা হয়েছে।এটি লোড বর্তমান মত বিভিন্ন দৃশ্যকল্প হ্যান্ডেল করতে সক্ষম, ওভারলোড বর্তমান, এবং শর্ট সার্কিট বর্তমান।
সার্কিট ব্রেকারটি একটি তিন-পর্যায়ের সাধারণ বাক্স কাঠামোর বৈশিষ্ট্যযুক্ত, যার মধ্যে অপারেটিং প্রক্রিয়া, পরিবাহী সার্কিট, নিরোধক ব্যবস্থা, সিলিং উপাদান এবং শেলের মতো প্রয়োজনীয় উপাদান রয়েছে।সার্কিট ব্রেকারের কার্যকর এবং নিরাপদ কাজ নিশ্চিত করার জন্য এই উপাদানগুলি একত্রে কাজ করে.
নিয়ন্ত্রণ এবং পর্যবেক্ষণের ক্ষমতা আরও বাড়ানোর জন্য, ZW20-12 ((F) ব্রেকারটি বুদ্ধিমান রিমোট টার্মিনাল দিয়ে সজ্জিত।এই টার্মিনালগুলি বিতরণ অটোমেশন অ্যাপ্লিকেশনগুলির সাথে সংহতকরণ সক্ষম করে, রিমোট কন্ট্রোল এবং রিয়েল টাইমে সার্কিট ব্রেকারের পর্যবেক্ষণের অনুমতি দেয়।
ZW20-12 ((F) বৈকল্পিকের পাশাপাশি, ZW20-12 ((Z) নামে আরেকটি বিকল্প উপলব্ধ।এই বৈকল্পিক একটি বহিরঙ্গন বুদ্ধিমান উচ্চ ভোল্টেজ এসি সত্য বায়ু ব্রেকার যা একটি জিএসএম সংক্ষিপ্ত বার্তা ফাংশন অন্তর্ভুক্তএই ফাংশনটি টেক্সট বার্তার মাধ্যমে যোগাযোগের অনুমতি দেয়, যা ব্রেকারের জন্য একটি অতিরিক্ত নিয়ন্ত্রণ এবং যোগাযোগের উপায় প্রদান করে।

উপরন্তু, ZW20-12 ((F) ব্রেকারটি একটি বহিরঙ্গন বিভাজক উচ্চ ভোল্টেজ এসি সত্যিকারের বায়ু ব্রেকার সিস্টেম তৈরি করতে একটি বিভাজক সুইচ নিয়ামকের সাথে একত্রিত করা যেতে পারে।এই সমন্বয় সার্বিক কার্যকারিতা এবং সার্কিট ব্রেকারের বহুমুখিতা বৃদ্ধি করে, যা ব্যাপক নিয়ন্ত্রণ ও সুরক্ষা ক্ষমতা প্রদান করে।



কন্ট্রোলারের বৈশিষ্ট্যঃ

1. 485 / 232 যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত করা যেতে পারে, বা অপটিক্যাল ফাইবার, ওয়্যারলেস রিমোট মনিটরিং মাধ্যমে; পুনরায় লক ত্বরণ ফাংশনঃ যখন সুইচ ভারী

2. স্থায়ী ব্যর্থতার ক্ষেত্রে স্বয়ংক্রিয় ত্বরণ বন্ধ

3. রিমোট কন্ট্রোল / ম্যানুয়াল বন্ধ ট্রিপিং এবং লকিং পুনরায় বন্ধ ত্বরান্বিত করেঃ যদি ব্যবহারকারী লাইন overhauls এবং বিদ্যুৎ প্রেরণ, তিনি গ্রাউন্ডিং ছুরি ব্রেক অপসারণ করতে ভুলে গেলে,যাত্রা দ্রুত করা উচিত

4. তিন পুনরায় বন্ধের বিলম্ব সময় সামঞ্জস্য করা যেতে পারে.

5. ট্রিপিং সার্কিটটি অ্যান্টি-মিস অপারেশন ডিজাইন গ্রহণ করে এবং লাফানো রোধ করার কাজ করে।

6জিরো সিকোয়েন্সের বিদ্যুৎ এলাকার ভেতরে ও বাইরে ব্যর্থ হতে পারে।

7. রিমোট কন্ট্রোল খোলার এবং বন্ধের ভুল অপারেশন প্রতিরোধের নকশা গ্রহণ করে।




বৈশিষ্ট্যঃ

1. ZW20-12(F) স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার দূষণ প্রতিরোধের একটি শক্তিশালী ক্ষমতা প্রদর্শন করে। এটি পরিবেশগত দূষণকারীদের প্রভাব প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে,দূষিত অবস্থায়ও নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করা. এটি উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধের প্রদর্শন করে, তাপমাত্রা পরিবেশে একটি বিস্তৃত পরিসীমা কাজ করতে সক্ষম। উপরন্তু, সার্কিট ব্রেকার জ্বলন বা বিস্ফোরণ ঝুঁকি সৃষ্টি করে না,সামগ্রিক নিরাপত্তা বৃদ্ধি.

2একটি সম্পূর্ণরূপে বন্ধ কাঠামোর বৈশিষ্ট্যযুক্ত, সার্কিট ব্রেকারটি বাক্সের মধ্যে SF6 গ্যাস দিয়ে ভরা হয়। এই নকশাটি চমৎকার সিলিং কর্মক্ষমতা প্রদান করে,এটিকে উচ্চ তাপমাত্রা এবং আর্দ্র এলাকায় ব্যবহারের জন্য উপযুক্ত করে তোলেসিল করা বাক্সটি অভ্যন্তরীণ উপাদানগুলিকে বাহ্যিক উপাদানগুলি থেকে রক্ষা করে, সর্বোত্তম কর্মক্ষমতা এবং দীর্ঘায়ু নিশ্চিত করে।

3সার্কিট ব্রেকারটি একটি বর্তমান ট্রান্সফরমার (সিটি) দিয়ে সজ্জিত যা তথ্য বিশ্লেষণের জন্য বুদ্ধিমান নিয়ামকের কাছে বর্তমান আউটপুট করে। সিটির রূপান্তর অনুপাত সামঞ্জস্যযোগ্য,সিস্টেমের কনফিগারেশনে নমনীয়তা প্রদান করেসংযোগ টার্মিনালগুলি সহজেই সংশ্লিষ্ট টার্মিনাল সকেটগুলিতে সংযুক্ত করা যায়, যা সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ প্রক্রিয়াগুলিকে সহজ করে তোলে।

4সার্কিট ব্রেকারের অপারেটিং প্রক্রিয়াটি উদ্ভাবনী এবং সহজ, যার ফলে একটি কমপ্যাক্ট আকার এবং হালকা ওজন নির্মাণ। এই নকশা নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে,ত্রুটি বা ব্যর্থতার ঝুঁকি হ্রাস করাকমপ্যাক্ট আকারটি স্থান সংরক্ষণের জন্য ইনস্টলেশন এবং হ্যান্ডলিংয়ের সহজতার জন্যও অবদান রাখে।

5সার্কিট ব্রেকারের বাইরের কেসটিতে "শক্তি সঞ্চয়" "খোলা" এবং "বন্ধ" অবস্থাগুলির জন্য দৃশ্যমান সূচক রয়েছে। এই সূচকগুলি স্পষ্ট চাক্ষুষ সংকেত প্রদান করে,সার্কিট ব্রেকারের অপারেশনাল স্ট্যাটাস সহজেই সনাক্ত করা সম্ভবএই ভিজ্যুয়াল ফিডব্যাক অপারেশন দক্ষতা বৃদ্ধি করে এবং সার্কিট ব্রেকারের অবস্থা সঠিকভাবে পর্যবেক্ষণ নিশ্চিত করে।

গঠনঃ

1মাইক্রো কম্পিউটার ভিত্তিক রিলে সুরক্ষা এবং পর্যবেক্ষণ ডিভাইস সার্কিট ব্রেকার সিস্টেমের নিয়ামক হিসাবে কাজ করে।এটি সঠিক এবং দক্ষ রিলে সুরক্ষা এবং পর্যবেক্ষণ ফাংশন প্রদানের জন্য উন্নত মাইক্রো কম্পিউটার প্রযুক্তি ব্যবহার করে.

2. নিয়ামকটি শক্তিশালী আবহাওয়া প্রতিরোধের সাথে ডিজাইন করা হয়েছে, যা এটিকে বিভিন্ন পরিবেশের অবস্থার প্রতিরোধের অনুমতি দেয়। এটি কনডেনসেশনের বিরুদ্ধে সুরক্ষা দিয়ে সজ্জিত,এমনকি আর্দ্র বা আর্দ্র পরিবেশেও নির্ভরযোগ্য অপারেশন নিশ্চিত করা.

3একটি নিরাপদ এবং নির্ভরযোগ্য সংযোগ স্থাপন করার জন্য, নিয়ামকটি বিমান সংযোগকারীগুলি ব্যবহার করে সুইচ শরীরের সাথে সংযুক্ত করা হয়। এই সংযোগকারীগুলি উচ্চ স্তরের স্থিতিশীলতা এবং স্থায়িত্ব সরবরাহ করে,কন্ট্রোলার এবং সুইচ এর মধ্যে সঠিক যোগাযোগ এবং কার্যকারিতা নিশ্চিত করা.

4কন্ট্রোলারটি চমৎকার সংযোগ নির্ভরযোগ্যতার গর্ব করে, সিগন্যালের ক্ষতি বা ব্যাঘাতের ঝুঁকি হ্রাস করে। এটি একটি উচ্চ স্তরের সুরক্ষা বজায় রাখে,রিলে সুরক্ষা এবং পর্যবেক্ষণ ব্যবস্থার অখণ্ডতা এবং নির্ভুলতা রক্ষা করা.

পরিবেশগত অবস্থাঃ

1উচ্চতাঃ ২০০০ মিটার

2. পরিবেশে তাপমাত্রাঃ বাইরের -30°C~+55°C

সর্বোচ্চ বার্ষিক গড় তাপমাত্রা 20°C

সর্বোচ্চ দৈনিক গড় তাপমাত্রা 30°C

3. আপেক্ষিক আর্দ্রতাঃ ৯৫% ((২৫°সি)

4. ভূকম্পন ক্ষমতাঃ ভূমি স্তর ত্বরণ 0.3g

মাটির উল্লম্ব ত্বরণ ০.১৫g

তিনটা সাইনস ওয়েভের জন্য কাজ করে

নিরাপত্তা ফ্যাক্টর ১।67

5ভূমিকম্পের তীব্রতা ৭ ডিগ্রি

6. সর্বোচ্চ দৈনিক তাপমাত্রার পার্থক্যঃ ২৫°C

7ইনস্টলেশনের স্থানঃবাহিরে, 10kv এয়ারলাইন ব্যবহারকারীর দায়িত্ব সীমাবদ্ধকরণ পয়েন্ট

8গ্রাউন্ডিং পদ্ধতিঃনিরপেক্ষ পয়েন্ট স্পর্শ করে না, আর্ক দমন কয়েল গ্রাউন্ডিং এবং কম প্রতিরোধের গ্রাউন্ডিং




টেকনিক্যাল প্যারামিটারঃ

নিয়ামকের প্রযুক্তিগত পরামিতিঃ
