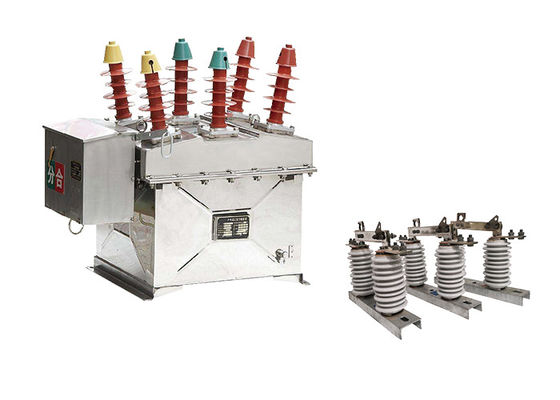

পল মাউন্ট করা স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার 630A/1250A বুদ্ধিমান আউটডোর ভ্যাকুয়াম লোড ব্রেক সুইচ

পল মাউন্ট করা স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার 630A/1250A বুদ্ধিমান আউটডোর ভ্যাকুয়াম লোড ব্রেক সুইচ

পণ্যের বর্ণনাঃ

ZW8-12 স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকারটি আন্তর্জাতিক মান মেনে চলার জন্য ডিজাইন করা হয়েছে এবং উন্নত প্রযুক্তি ব্যবহার করে তৈরি করা হয়েছে। এর নামমাত্র ভোল্টেজ 12kV,৬৩০ এ পর্যন্ত নামমাত্র বর্তমান, এবং 20kA পর্যন্ত একটি শর্ট সার্কিট বিরতি বর্তমান।

সার্কিট ব্রেকারটি ভ্যাকুয়াম বিচ্ছিন্নকারী, অপারেটিং প্রক্রিয়া এবং নিয়ন্ত্রণ ব্যবস্থা সহ বেশ কয়েকটি মূল উপাদান নিয়ে গঠিত।ভ্যাকুয়াম বিচ্ছিন্নকারী সার্কিট ব্রেকারের হৃদয় এবং বৈদ্যুতিক বর্তমান বিচ্ছিন্ন করার জন্য দায়ীএটি ভ্যাকুয়ামের মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে, যা আর্কিং প্রতিরোধ করতে সহায়তা করে এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

অপারেটিং প্রক্রিয়াটি সার্কিট ব্রেকারটি খুলতে এবং বন্ধ করার জন্য দায়ী এবং এটি ম্যানুয়াল বা বৈদ্যুতিকভাবে পরিচালিত হতে পারে।কন্ট্রোল সিস্টেম সার্কিট ব্রেকার নিরীক্ষণ এবং অপারেটর প্রতিক্রিয়া প্রদান করে, যাতে তারা ব্রেকারের অবস্থা পর্যবেক্ষণ করতে পারে এবং কোনও ত্রুটি সনাক্ত করতে পারে।

ZW8-12 মেরু মাউন্ট সার্কিট ব্রেকার অত্যন্ত নির্ভরযোগ্য এবং সর্বনিম্ন রক্ষণাবেক্ষণের জন্য ডিজাইন করা হয়েছে। এটি একটি দীর্ঘ সেবা জীবন আছে এবং কঠোর বহিরঙ্গন পরিবেশে প্রতিরোধ করতে সক্ষম,এটিকে বিভিন্ন প্রয়োগে ব্যবহারের জন্য উপযুক্ত করে তোলে.

বৈশিষ্ট্যঃ

মাইক্রো কম্পিউটার সুরক্ষা ফাংশন

1এটিতে তিনটি স্তরের বর্তমান সুরক্ষা ফাংশন রয়েছেঃ দ্রুত ট্রিপ, সময় সীমিত দ্রুত ট্রিপ এবং ওভারকরেন্ট সুরক্ষা।

2দ্রুত এবং ধীর টাইমিং বৈশিষ্ট্যগুলির নমনীয় সেটিং।

3ব্যবহারকারীরা সুরক্ষা মান এবং বিলম্ব সেট করতে পারেন।

পুনরায় বন্ধ করার ফাংশন

1.৩টি পর্যন্ত পুনরায় বন্ধ করার অপারেশন সেট করা যায়।

2ব্যবহারকারীরা অবাধে পুনরায় বন্ধ করার অপারেশন এবং বিভিন্ন পুনরায় বন্ধের ব্যবধান নির্বাচন করতে পারেন।

3এটি পুনরায় বন্ধ হওয়ার আগে ত্বরণ, পুনরায় বন্ধ হওয়ার পরে ত্বরণ এবং ধারাবাহিক সমন্বয় নির্বাচনের ফাংশন রয়েছে।

নেটওয়ার্ক পুনর্গঠন ফাংশন

1.ভোল্টেজ কম ট্রিপ লক, স্বয়ংক্রিয় পুনরায় বন্ধ, স্বল্প সময়ের জন্য পুনরায় বন্ধ না, অবিচ্ছিন্ন পুনরায় বন্ধ না, স্বল্প-ভোল্টেজ পুনরায় বন্ধ, স্বয়ংক্রিয় পুনরায় সেট, স্ট্যান্ডবাই সুরক্ষা মানের স্বল্প সময়ের সক্রিয়করণ,এবং স্ট্যান্ডবাই সুরক্ষা মানের ক্রমাগত সক্রিয়.

2রিং নেটওয়ার্ক অপারেশন চলাকালীন পূর্বনির্ধারিত ফাংশন অনুযায়ী বিতরণকৃত বুদ্ধিমান নিয়ন্ত্রণ উপলব্ধি করা যেতে পারে।

3যখন নেটওয়ার্কে ত্রুটি ঘটে, এটি স্বয়ংক্রিয়ভাবে ত্রুটিটি পরিষ্কার করে, ত্রুটি অঞ্চলটি বিচ্ছিন্ন করে, স্বয়ংক্রিয়ভাবে শক্তি স্থানান্তর করে এবং ত্রুটিহীন অঞ্চলে শক্তি পুনরুদ্ধার করে।

পরিমাপ ফাংশন

1এটি ভোল্টেজ, বর্তমান এবং অন্যান্য অপারেটিং ডেটা, পাশাপাশি ইভেন্ট রেকর্ডগুলি রেকর্ড করে।

এফটিইউ ফাংশন

1এটি রিমোট কন্ট্রোল, টেলিমেট্রি, রিমোট সিগন্যালিং এবং রিমোট অ্যাডজাস্টমেন্টের চারটি রিমোট ফাংশন অর্জন করতে পারে।

2এর মধ্যে রয়েছে রিমোট কন্ট্রোল, বিভিন্ন স্টেট রিমোট মনিটরিং, বিভিন্ন পরিমাপ মান এবং ইভেন্ট রেকর্ডের রিমোট প্রদর্শন এবং বিভিন্ন সেট মানের রিমোট সমন্বয়।

যোগাযোগ ইন্টারফেস এবং প্রোটোকল

কন্ট্রোলারটি একটি ডেটা ইন্টারফেস এবং স্ট্যান্ডার্ড রিমোট কমিউনিকেশন প্রোটোকল দিয়ে সজ্জিত, যা ফাইবার, তারযুক্ত এবং ওয়্যারলেস মত বিভিন্ন যোগাযোগ পদ্ধতি সমর্থন করে।পাওয়ার ডিস্ট্রিবিউশন অটোমেশন সিস্টেমে রিমোট টার্মিনাল হিসেবে কাজ করে.

দূরবর্তী নিয়ন্ত্রণ ফাংশন

এটি একটি ওয়্যারলেস রিমোট কন্ট্রোলার দিয়ে সজ্জিত করা যেতে পারে যাতে নিরাপদ এবং নির্ভরযোগ্য অপারেশন সহ দূরবর্তী খোলা এবং বন্ধ অপারেশনগুলি নিকটবর্তী দূরত্বে অর্জন করা যায়।

ব্যাকআপ ব্যাটারি

1এটি একটি ব্যাকআপ ব্যাটারি দিয়ে সজ্জিত করা যেতে পারে যাতে এসি হ্রাসের পরে 12 ঘন্টা ধরে স্বাভাবিক অপারেশন বজায় রাখা যায়।

ডাবল পাওয়ার সুইচিং সুরক্ষা ফাংশন

1এটিতে দ্বৈত শক্তি পারস্পরিক নিয়ন্ত্রণ রয়েছে, পাওয়ার-অন এবং পাওয়ার-আউট এ স্বয়ংক্রিয় বিলম্বিত ট্রিপ ফাংশন সহ স্বয়ংক্রিয় বিলম্বিত পুনরায় লক ফাংশন রয়েছে।

2.আউটগোয়িং সাইডের একটি ফাংশন রয়েছে যখন বিদ্যুৎ থাকে, এবং দুটি সুইচ অবস্থানগুলি আন্তঃসংযুক্ত থাকে।


গঠনঃ

1ছাঁচ-ভিত্তিক এককালীন স্ট্রেচিং ফর্মিং প্রযুক্তিঃ ঘরের উপরের কভারটি উন্নত এককালীন স্ট্রেচিং ফর্মিং প্রযুক্তি ব্যবহার করে তৈরি করা হয়,যা উচ্চ স্তরের যান্ত্রিক শক্তি নিশ্চিত করে, একটি আইপি 4 এক্স সুরক্ষা রেটিং, এবং একটি নান্দনিকভাবে মনোরম চেহারা। এই প্রযুক্তিটি সহজ ইনস্টলেশনও সহজ করে তোলে। উপরন্তু, ঘেরটি মরিচা এবং জারা প্রতিরোধী।ব্যবহারকারীরা স্টেইনলেস স্টীল বা উচ্চ মানের ইস্পাত প্লেট স্প্রে চিকিত্সা মধ্যে পছন্দ আছে.

2.বিচ্ছিন্ন সুইচ (ঐচ্ছিক): ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকার একটি ঐচ্ছিক বিচ্ছিন্ন সুইচ বৈশিষ্ট্য সরবরাহ করে। এই সুইচটি ZW8 সুইচ বডি ইউনিটের ভিত্তিতে বিশেষভাবে ডিজাইন করা হয়েছে।এটি বিতরণ লাইনের রক্ষণাবেক্ষণের সময় একটি সুবিধাজনক এবং স্পষ্টভাবে দৃশ্যমান সংযোগ বিচ্ছিন্ন পয়েন্ট হিসাবে কাজ করেভুল অপারেশন প্রতিরোধ করার জন্য, একটি যান্ত্রিক interlocking ডিভাইস সংযোগ বিচ্ছিন্ন সুইচ এবং সার্কিট ব্রেকার মধ্যে অন্তর্ভুক্ত করা হয়।এটি উন্নত নিরাপত্তা নিশ্চিত করে এবং দুর্ঘটনার ঝুঁকি হ্রাস করে.

অবস্থা:

1. পরিবেশে তাপমাত্রাঃ -40°C ~ + 70°C (মাঝারি দৈনিক তাপমাত্রা + 40°C অতিক্রম করে না)

2.উচ্চতাঃ>১০০০ মি ((সর্বোচ্চ ৩০০০ মি)

3. পরিবেশে আর্দ্রতাঃপ্রতিদিনের গড় আপেক্ষিক আর্দ্রতা 95% এর বেশি নয়, গড় মাসিক আপেক্ষিক

4. দূষণের মাত্রাঃ IV স্তর

5. সর্বাধিক বাতাসের গতিঃ 700Pa (বাতাসের গতি 35m/s এর সমতুল্য)

6ভূমিকম্পের তীব্রতা: ৮ মাত্রা
