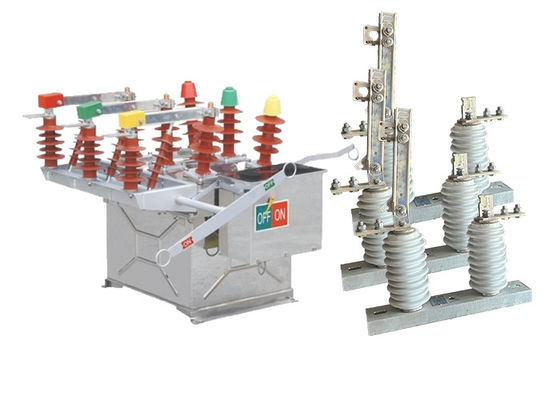

হেংআনশুন স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার উচ্চ ভোল্টেজ ডিকননেক্টর সুইচ দিয়ে পরিচালিত বিতরণ সিস্টেমে ব্যবহৃত

হেংআনশুন স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার উচ্চ ভোল্টেজ ডিকননেক্টর সুইচ দিয়ে পরিচালিত বিতরণ সিস্টেমে ব্যবহৃত

পণ্যের বর্ণনাঃ

জেডডাব্লু 8-12 বহিরঙ্গন উচ্চ-ভোল্টেজ এসি ভ্যাকুয়াম সার্কিট ব্রেকার একটি ধরণের বৈদ্যুতিক সুইচগার্ট যা সাধারণত বিদ্যুৎ সংক্রমণ এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।এটি বহিরঙ্গন পরিবেশে কাজ করার জন্য ডিজাইন করা হয়েছে এবং সর্বোচ্চ 12kV ভোল্টেজ এবং 50Hz ফ্রিকোয়েন্সির জন্য রেট করা হয়েছে.

ZW8-12 সার্কিট ব্রেকারের প্রধান কাজটি একটি ওভারলোড বা শর্ট সার্কিট ত্রুটির ক্ষেত্রে বৈদ্যুতিক বর্তমানের প্রবাহকে বাধা দেওয়া।এটি বৈদ্যুতিক সরঞ্জামগুলিকে ক্ষতির হাত থেকে রক্ষা করতে এবং বিদ্যুৎ বিচ্ছিন্নতা রোধ করতে সহায়তা করে.

ZW8-12 সার্কিট ব্রেকারটি 10kV এ কাজ করা শহুরে এবং গ্রামীণ বিদ্যুৎ নেটওয়ার্কের বিতরণ সিস্টেমে ব্যবহারের জন্য বিশেষভাবে উপযুক্ত।এটি একটি পরিপক্ক এবং নির্ভরযোগ্য পণ্য যা বহু বছর ধরে শক্তি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়েছে.

ZW8-12 সার্কিট ব্রেকারের অন্যতম প্রধান সুবিধা হ'ল এটি ভ্যাকুয়াম বিচ্ছিন্নকারী ব্যবহার করে।ভ্যাকুয়াম ইন্টারপার্টারগুলি বৈদ্যুতিক স্রোতগুলিকে খুব দক্ষতার সাথে বাধা দেয় এবং তাদের দীর্ঘ জীবনকাল এবং কম রক্ষণাবেক্ষণের প্রয়োজনীয়তার জন্য পরিচিত. এই ZW8-12 সার্কিট ব্রেকার একটি খরচ কার্যকর এবং শক্তি বিতরণ সিস্টেমের জন্য নির্ভরযোগ্য সমাধান করে তোলে

GW9-10 বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচগুলি উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।তারা বিশেষভাবে রক্ষণাবেক্ষণ বা মেরামত উদ্দেশ্যে তাদের শক্তি উত্স থেকে সার্কিট সংযোগ বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়, সিস্টেমে কাজ করা শ্রমিকদের নিরাপত্তা নিশ্চিত করা।

একটি বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচ এর প্রাথমিক কাজ হল সার্কিটটিকে পাওয়ার সাপ্লাই থেকে বিচ্ছিন্ন করা।এটি একটি ঘোরানো মেরু মাধ্যমে অর্জন করা হয় যা সুইচ এর ব্লেড বা যোগাযোগের খোলার এবং বন্ধ নিয়ন্ত্রণ করেএই ম্যানুয়াল অপারেশন সুইচ অবস্থা একটি দৃশ্যমান ইঙ্গিত প্রদান করে।যা অপারেটরদের সহজেই নির্ধারণ করতে দেয় যে সার্কিটটি শক্তিযুক্ত বা শক্তিহীন কিনা.

উচ্চ-ভোল্টেজ সিস্টেমগুলির সাথে কাজ করার সময় অপারেটর নিরাপত্তা অত্যন্ত গুরুত্বপূর্ণ। অতএব, একটি বহিরঙ্গন সংযোগ বিচ্ছিন্নকারী সুইচটির মেরু সাধারণত একটি অ-পরিবাহী উপাদান থেকে নির্মিত হয়,যেমন গ্লাস ফাইবার বা কম্পোজিট উপাদানএই উপকরণগুলির পছন্দ নিশ্চিত করে যে মেরুটি সিস্টেমে উপস্থিত উচ্চ ভোল্টেজের বিরুদ্ধে নিরোধক সরবরাহ করে, সুইচ অপারেশন চলাকালীন অপারেটরকে বৈদ্যুতিক শক থেকে রক্ষা করে।

বাইরের সংযোগ বিচ্ছিন্ন সুইচগুলি বিভিন্ন ডিজাইন এবং আকারে পাওয়া যায় যাতে তারা নিয়ন্ত্রণ করে এমন সার্কিটগুলির ভোল্টেজ এবং বর্তমান রেটিংগুলি সামঞ্জস্য করতে পারে।এগুলি সহজেই অ্যাক্সেসযোগ্যতা এবং অপারেশনের জন্য বহিরঙ্গন সেটিংসে মেরু বা কাঠামোর উপর সাধারণত ইনস্টল করা হয়. যখন সার্কিট ব্রেকার এবং ফিউজ মত অন্যান্য সুরক্ষা ডিভাইসগুলির সাথে ব্যবহার করা হয়,সংযোগ বিচ্ছিন্ন সুইচগুলি একটি বিচ্ছিন্নতা এবং সুরক্ষা প্রদানের মাধ্যমে বৈদ্যুতিক সিস্টেমের সামগ্রিক নিরাপত্তা এবং নির্ভরযোগ্যতার অবদান রাখে.

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।

বৈশিষ্ট্যঃ

1.ZW8-12 বহিরঙ্গন উচ্চ-ভোল্টেজ এসি ভ্যাকুয়াম সার্কিট ব্রেকারটি বায়ু এবং ইপোক্সি রজন কম্পোজিট বিচ্ছিন্নতার জন্য ডিজাইন করা অভ্যন্তরীণ বিচ্ছিন্নতার সাথে বর্ধিত দূষণ-বিরোধী ক্ষমতা বৈশিষ্ট্যযুক্ত।এই নিরোধক ব্যবস্থা পরিবেশ দূষণকারী থেকে সার্কিট ব্রেকারকে রক্ষা করতে সাহায্য করে, দূষিত বা কঠোর বাইরের অবস্থার মধ্যেও তার নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

2. ZW8-12 সার্কিট ব্রেকার একটি ক্ষেপণাস্ত্র শক্তি সঞ্চয় অপারেটিং প্রক্রিয়া দিয়ে সজ্জিত করা হয়. এই প্রক্রিয়াটি সঞ্চিত শক্তি ব্যবহার করে কার্যকরভাবে সার্কিট ব্রেকার কাজ,দ্রুত এবং নির্ভরযোগ্য স্যুইচিং অপারেশন সক্ষমক্ষেপণাস্ত্রের শক্তি সঞ্চয় করার প্রক্রিয়াটি সার্কিট ব্রেকারের সামগ্রিক কর্মক্ষমতা এবং নির্ভরযোগ্যতা বাড়ায়।

3. ZW8-12 সার্কিট ব্রেকারটি একটি বহিরাগত PT (সম্ভাব্য ট্রান্সফরমার) এর সাথে একতরফা (বাম দিকে) বা দ্বি-পার্শ্বিক বিচ্ছেদ সুইচ দিয়ে কনফিগার করা যেতে পারে।এই নমনীয়তা নির্দিষ্ট সিস্টেমের প্রয়োজনীয়তার উপর ভিত্তি করে বহুমুখী ইনস্টলেশন বিকল্পগুলির অনুমতি দেয়একপাশের বা দুইপাশের বিচ্ছেদ সুইচ পাওয়ার সিস্টেম থেকে সার্কিট ব্রেকারকে সহজেই বিচ্ছিন্ন করতে সক্ষম করে, যখন বাহ্যিক পিটি সঠিক ভোল্টেজ পরিমাপ এবং পর্যবেক্ষণকে সহজ করে তোলে।


স্থানঃ

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার এবং বহিরঙ্গন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন আইসোলেটরের মধ্যে সম্পর্ক বিদ্যুৎ ব্যবস্থায় তাদের পরিপূরক ভূমিকা রয়েছেঃ

সার্কিট বিচ্ছিন্নতাঃ ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক অপারেশনের সময় বা ত্রুটির ক্ষেত্রে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করার জন্য দায়ী।এটি বর্তমান প্রবাহ বিরতি প্রাথমিক উপায় হিসাবে কাজ করেএর বিপরীতে, সংযোগ বিচ্ছিন্নকারীটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময় সার্কিটটিকে পাওয়ার উত্স থেকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি শারীরিকভাবে সার্কিট খোলার দ্বারা নিরাপত্তা একটি অতিরিক্ত স্তর প্রদান করে.

সমন্বয়: উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী প্রায়ই একসাথে কাজ করার জন্য সমন্বয় করা হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।

নিরাপত্তা ও রক্ষণাবেক্ষণঃ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করতে সংযোগ বিচ্ছিন্নকারী একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ। অন্যদিকে, ভ্যাকুয়াম সার্কিট ব্রেকারটি স্বাভাবিক ক্রিয়াকলাপের সময় এবং ত্রুটির ক্ষেত্রে সিস্টেমটিকে রক্ষা করে।

গঠনঃ

1ভ্যাকুয়াম ইন্টারপার্টারঃ ভ্যাকুয়াম ইন্টারপার্টার সার্কিট ব্রেকারের হৃদয়। এটি একটি ভ্যাকুয়াম চেম্বারের মধ্যে সিল করা একটি স্থির যোগাযোগ এবং একটি চলনশীল যোগাযোগের সমন্বয়ে গঠিত। যখন সার্কিট ব্রেকার কাজ করে,ভ্যাকুয়াম ইন্টারপুটারের ভূমিকা হল আর্কটি নিভানো এবং বর্তমানের নির্ভরযোগ্য বিচ্ছিন্নতা প্রদান করা।

2অপারেটিং প্রক্রিয়াঃ সার্কিট ব্রেকারটি একটি অপারেটিং প্রক্রিয়া দিয়ে সজ্জিত যা পরিচিতিগুলি খোলার এবং বন্ধ করার জন্য দায়ী। এটি বিভিন্ন প্রক্রিয়া যেমন স্প্রিং প্রক্রিয়া ব্যবহার করতে পারে,হাইড্রোলিক যন্ত্র, বা ইলেক্ট্রোম্যাগনেটিক অপারেটিং প্রক্রিয়া। অপারেটিং প্রক্রিয়াটি সার্কিট ব্রেকারের মসৃণ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

3নিরোধক আবরণঃ সার্কিট ব্রেকারটি একটি নিরোধক আবরণে অবস্থিত, যা আর্দ্রতা, ধুলো এবং দূষণকারীগুলির মতো বাহ্যিক কারণগুলির বিরুদ্ধে সুরক্ষা সরবরাহ করে।আবরণ সাধারণত উচ্চ মানের নিরোধক উপকরণ থেকে তৈরি করা হয় প্রয়োজনীয় dielectric শক্তি এবং নিরোধক বৈশিষ্ট্য বজায় রাখার জন্য.

4কন্ট্রোল অ্যান্ড প্রোটেকশন সিস্টেমঃ ZW8-12 সার্কিট ব্রেকারটি তার অপারেশন পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য একটি নিয়ন্ত্রণ এবং সুরক্ষা সিস্টেম অন্তর্ভুক্ত করেছে। এই সিস্টেমে বিভিন্ন সেন্সর, রিলে,অস্বাভাবিক অবস্থা সনাক্ত করার জন্য নিয়ন্ত্রণ ডিভাইস, সিগন্যাল ইনপুট প্রদান করে, এবং সার্কিট ব্রেকার খোলার বা বন্ধ করার সূচনা করে।

5সংযোগ টার্মিনালঃ সার্কিট ব্রেকারের ইনকামিং এবং আউটগোয়িং বৈদ্যুতিক সংযোগগুলির জন্য সংযোগ টার্মিনাল রয়েছে। এই টার্মিনালগুলি পাওয়ার ক্যাবল বা বাসবারগুলি সংযোগ করতে দেয়,সার্কিট ব্রেকারের মধ্য দিয়ে বর্তমান প্রবাহকে সক্ষম করে.

6সহায়ক এবং নিয়ন্ত্রণ উপাদানঃ সার্কিট ব্রেকারের কার্যকারিতা উন্নত করার জন্য অতিরিক্ত সহায়ক এবং নিয়ন্ত্রণ উপাদান উপস্থিত থাকতে পারে। এর মধ্যে সহায়ক সুইচ অন্তর্ভুক্ত হতে পারে,ভোল্টেজ ট্রান্সফরমার, বর্তমান ট্রান্সফরমার, এবং বৈদ্যুতিক পরামিতি পর্যবেক্ষণ, পরিমাপ এবং নিয়ন্ত্রণের জন্য প্রয়োজনীয় অন্যান্য আনুষাঙ্গিক।

উপকারিতা:

1এটি CT23 প্রকারের স্প্রিং এনার্জি-স্টোরেজ অপারেটিং মেশিন দিয়ে সজ্জিত। এনার্জি-স্টোরেজ, খোলা এবং বন্ধ মোটর বা ম্যানুয়াল দ্বারা অর্জন করা যেতে পারে।

2.ZW8-12G এর মধ্যে ZW8-12 ব্রেকার এবং আইসোলেটর রয়েছে, যাকে সংযুক্ত ব্রেকার বলা হয়, এটি সেকশনালাইজার হিসাবে ব্যবহার করা যেতে পারে।

3ব্রেকারের কাঠামোটি একটি ট্যাঙ্কে একত্রিত তিন-ফেজ, তিন-ফেজ ভ্যাকুয়াম আর্ক-অতিচ্ছন্ন চেম্বার ধাতব ট্যাঙ্কে আবদ্ধ, ধাপগুলির মধ্যে বিচ্ছিন্ন উপাদান এবং প্রতিটি ধাপের জন্য এসএমসি থেকে তৈরি।

4নির্ভরযোগ্য পারফরম্যান্স এবং উচ্চ নিরোধক শক্তি।

প্রয়োগঃ

1বিদ্যুৎ বিতরণঃ বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারগুলি বিদ্যুৎ বিতরণ সিস্টেমে বিতরণ ট্রান্সফরমার, ফিডার এবং অন্যান্য সরঞ্জামগুলি স্যুইচ এবং সুরক্ষিত করতে ব্যাপকভাবে ব্যবহৃত হয়।এগুলি সাধারণত বাইরের খুঁটির উপরে স্থাপন করা হয়, সাবস্টেশন, এবং সুইচগার।

2. ইউটিলিটি স্কেল পুনর্নবীকরণযোগ্য শক্তিঃ আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকারগুলি ইউটিলিটি স্কেল পুনর্নবীকরণযোগ্য শক্তি প্রকল্পগুলিতে ব্যবহৃত হয়, যেমন বায়ু এবং সৌর খামার, ইনভার্টার এবং অন্যান্য সরঞ্জামগুলি স্যুইচ এবং সুরক্ষিত করতে.

3রেলওয়ে সিস্টেমঃ বাইরের ভ্যাকুয়াম সার্কিট ব্রেকারগুলি রেলওয়ে সিস্টেমে ব্যবহৃত হয়, যেমন সিগন্যালিং সিস্টেম এবং রেলওয়ে অবকাঠামো, বৈদ্যুতিক সরঞ্জামগুলি স্যুইচ করতে এবং রক্ষা করতে।

4খনিজ অপারেশনঃ কঠোর বাইরের পরিবেশে বৈদ্যুতিক সরঞ্জামগুলি স্যুইচ এবং সুরক্ষিত করতে খনিজ অপারেশনে বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার ব্যবহার করা হয়।

5তেল ও গ্যাস শিল্পঃ বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারগুলি তেল ও গ্যাস শিল্পে বৈদ্যুতিক সরঞ্জাম যেমন পাম্প, কম্প্রেসার এবং পাইপলাইনগুলি স্যুইচ এবং সুরক্ষিত করতে ব্যবহৃত হয়।

টেকনিক্যাল প্যারামিটারঃ

ZW8-12


জি ডব্লিউ ৯-১০
