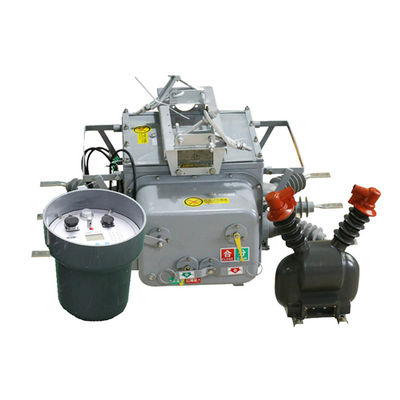

630A শক্তিশালী স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার 180kg এসি 50Hz শিল্প বৈদ্যুতিক সরঞ্জাম সীমানা সার্কিট ব্রেকার

630A শক্তিশালী স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার 180kg এসি 50Hz শিল্প বৈদ্যুতিক সরঞ্জাম সীমানা সার্কিট ব্রেকার

পণ্যের বর্ণনাঃ

ZW20-12 ((F) স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার একটি ধরণের তিন-ফেজ এসি 50Hz বহিরঙ্গন উচ্চ ভোল্টেজ সুইচগার্ট যা মূলত গ্রামীণ এবং শহুরে 10 কিলোভোল্ট বহিরঙ্গন বিতরণ নেটওয়ার্কগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে।এটি লোড বর্তমান পরিচালনা করার জন্য কাজ করে, ওভারলোড বর্তমান, শর্ট সার্কিট বর্তমান, এবং অনুরূপ দৃশ্যকল্প।
সার্কিট ব্রেকারটি একটি তিন-ফেজ সাধারণ বাক্স কাঠামোর বৈশিষ্ট্যযুক্ত, যা একটি অপারেটিং প্রক্রিয়া, একটি পরিবাহী সার্কিট, একটি নিরোধক সিস্টেম, একটি সিলিং উপাদান সহ বেশ কয়েকটি উপাদান নিয়ে গঠিত,এবং একটি শেলসার্কিট ব্রেকারের কার্যকর ও নিরাপদ কাজ নিশ্চিত করতে এই উপাদানগুলো একসাথে কাজ করে।
উপরন্তু, ZW20-12 ((F) ব্রেকারটি বুদ্ধিমান রিমোট টার্মিনাল দিয়ে সজ্জিত যা বিভিন্ন বিতরণ অটোমেশন অ্যাপ্লিকেশনগুলিকে সমর্থন করে, উন্নত নিয়ন্ত্রণ এবং পর্যবেক্ষণের ক্ষমতা দেয়.
উপরন্তু, এই সার্কিট ব্রেকারের আরেকটি বৈকল্পিক ZW20-12 ((Z) নামে পরিচিত, যা একটি বহিরঙ্গন বুদ্ধিমান উচ্চ ভোল্টেজ এসি সত্য বায়ু ব্রেকার। এটি একটি জিএসএম সংক্ষিপ্ত বার্তা ফাংশন অন্তর্ভুক্ত করে,টেক্সট বার্তার মাধ্যমে যোগাযোগ সক্ষম.
উপরন্তু, ZW20-12 ((F) ব্রেকারটি একটি বহিরঙ্গন বিভাজক উচ্চ ভোল্টেজ এসি সত্য বায়ু ব্রেকার সিস্টেম গঠনের জন্য একটি বিভক্ত সুইচ নিয়ামকের সাথে একত্রিত করা যেতে পারে।এই সমন্বয় সার্কিট ব্রেকারের কার্যকারিতা এবং বহুমুখিতা বৃদ্ধি করে, যা আরও ব্যাপক নিয়ন্ত্রণ ও সুরক্ষা ক্ষমতা প্রদান করে।



কন্ট্রোলারের বৈশিষ্ট্যঃ

1সার্কিট ব্রেকার সিস্টেমটি একটি 485/232 যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত করা যেতে পারে, যা বাহ্যিক ডিভাইসগুলির সাথে সুবিধাজনক যোগাযোগ এবং ডেটা বিনিময় করার অনুমতি দেয়।এটি ফাইবার অপটিক্স বা ওয়্যারলেস যোগাযোগ প্রযুক্তি ব্যবহার করে দূরবর্তী পর্যবেক্ষণ অর্জন করতে পারেএই যোগাযোগের বিকল্পগুলি দূরবর্তী অবস্থান থেকে সার্কিট ব্রেকার সিস্টেমের কার্যকর পর্যবেক্ষণ এবং নিয়ন্ত্রণকে সক্ষম করে।
2. স্থায়ী ত্রুটির ক্ষেত্রে, সার্কিট ব্রেকার সিস্টেম স্বয়ংক্রিয়ভাবে তার ত্বরণ চালু করার কার্যকারিতা সক্রিয় করে। এই বৈশিষ্ট্যটি সুইচটির দ্রুত এবং কার্যকর ট্রিপিং নিশ্চিত করে,ত্রুটির কারণে আরও ক্ষতি বা ঝুঁকি রোধে সহায়তা করা.
3সার্কিট ব্রেকার সিস্টেমটি রিমোট কন্ট্রোল এবং ম্যানুয়াল পুনরায় লকিং উভয়কেই সমর্থন করে। এটি একটি পুনরায় লকিং ইন্টারলক বৈশিষ্ট্য অন্তর্ভুক্ত করে।যদি ব্যবহারকারী এটি মেরামত করার পরে লাইন শক্তি পুনরুদ্ধার কিন্তু গ্রাউন্ডিং ছুরি সুইচ অপসারণ করতে ভুলবেন, সিস্টেমটি নিরাপত্তার জন্য স্বয়ংক্রিয়ভাবে ত্বরান্বিত হবে।
4পুনরায় বন্ধ করার জন্য বিলম্বের সময়টি পুনরায় বন্ধ করার তিনটি প্রচেষ্টা জন্য সামঞ্জস্য করা যেতে পারে। এই নমনীয়তা নির্দিষ্ট সিস্টেমের প্রয়োজনীয়তা বা অপারেটিং অবস্থার উপর ভিত্তি করে কাস্টমাইজেশন করার অনুমতি দেয়।
5সার্কিট ব্রেকার সিস্টেমের প্রারম্ভিক/পুনরায় বন্ধ সার্কিটটি ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে।এই নকশাটি নিশ্চিত করে যে সিস্টেমটি অপ্রয়োজনীয় বা ভুল ট্রিপিং বা পুনরায় বন্ধকরণের কার্যক্রমকে হ্রাস করার সময় প্রকৃত ত্রুটি বা অস্বাভাবিকতার জন্য সঠিকভাবে প্রতিক্রিয়া জানায়এটি সিস্টেমের সামগ্রিক নিরাপত্তা এবং নির্ভরযোগ্যতা বাড়ানোর জন্য অ্যান্টি-রিলকিং ফাংশন অন্তর্ভুক্ত করে।
6শূন্য-ক্রমানুসারে বর্তমান পরিমাপ করার সিস্টেমের ক্ষমতা এটিকে সুরক্ষিত অঞ্চলের মধ্যে ঘটে যাওয়া ত্রুটিগুলি এবং জোনের বাইরে থেকে উদ্ভূত ত্রুটিগুলির মধ্যে পার্থক্য করতে সক্ষম করে।এই পার্থক্য ত্রুটির সঠিক অবস্থান চিহ্নিত করতে সাহায্য করে এবং ত্রুটি বিচ্ছিন্নতা এবং সিস্টেম সুরক্ষার জন্য উপযুক্ত পদক্ষেপ গ্রহণের অনুমতি দেয়.
7. রিমোট কন্ট্রোল ট্রিপ/রি-লকিং বৈশিষ্ট্য সার্কিট ব্রেকার সিস্টেম ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়. এই ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়.এই নকশাটি নিশ্চিত করে যে ট্রিপিং বা পুনরায় বন্ধ করার জন্য রিমোট কমান্ডগুলি সঠিকভাবে এবং নির্ভরযোগ্যভাবে কার্যকর করা হয়, ভুল বা অনিচ্ছাকৃত ক্রিয়াকলাপের ঝুঁকি হ্রাস করে যা সিস্টেমের নিরাপত্তা বা স্থিতিশীলতাকে হুমকি দিতে পারে।




বৈশিষ্ট্যঃ

1 শক্তিশালী অ্যান্টি-ফুলিং ক্ষমতা, উচ্চ এবং নিম্ন তাপমাত্রা শক্তি উচ্চ প্রতিরোধের, জ্বলন এবং বিস্ফোরণের কোন বিপদ।

2 সম্পূর্ণরূপে বন্ধ কাঠামো, SF6 গ্যাস দিয়ে ভরা বাক্স, ভাল সিলিং, উচ্চ তাপমাত্রা এবং আর্দ্র এলাকায় উপযুক্ত।

3 অন্তর্নির্মিত সিটি, তথ্য বিশ্লেষণের জন্য বুদ্ধিমান নিয়ন্ত্রণ ডিভাইসের জন্য আউটপুট বর্তমান, এবং অনুপাত সামঞ্জস্য করা যেতে পারে, সংযোগ টার্মিনাল সংশ্লিষ্ট টার্মিনাল সংযুক্ত।

4 অপারেটিং মেশিনটি নতুন, সহজ, ছোট আকারের, হালকা ওজন, নিরাপদ এবং নির্ভরযোগ্য অপারেশন।

৫. (ক) "শক্তি সঞ্চয়" এবং "পয়েন্ট" কী? (খ) "সংমিশ্রণ" কী?



গঠনঃ

1মাইক্রো কম্পিউটার ভিত্তিক রিলে সুরক্ষা এবং পর্যবেক্ষণ ডিভাইস সার্কিট ব্রেকার সিস্টেমের নিয়ামক হিসাবে কাজ করে।এটি সঠিক এবং দক্ষ রিলে সুরক্ষা এবং পর্যবেক্ষণ ফাংশন প্রদানের জন্য উন্নত মাইক্রো কম্পিউটার প্রযুক্তি ব্যবহার করে.

2. নিয়ামকটি শক্তিশালী আবহাওয়া প্রতিরোধের সাথে ডিজাইন করা হয়েছে, যা এটিকে বিভিন্ন পরিবেশের অবস্থার প্রতিরোধের অনুমতি দেয়। এটি কনডেনসেশনের বিরুদ্ধে সুরক্ষা দিয়ে সজ্জিত,এমনকি আর্দ্র বা আর্দ্র পরিবেশেও নির্ভরযোগ্য অপারেশন নিশ্চিত করা.

3একটি নিরাপদ এবং নির্ভরযোগ্য সংযোগ স্থাপন করার জন্য, নিয়ামকটি বিমান সংযোগকারীগুলি ব্যবহার করে সুইচ শরীরের সাথে সংযুক্ত করা হয়। এই সংযোগকারীগুলি উচ্চ স্তরের স্থিতিশীলতা এবং স্থায়িত্ব সরবরাহ করে,কন্ট্রোলার এবং সুইচ এর মধ্যে সঠিক যোগাযোগ এবং কার্যকারিতা নিশ্চিত করা.

4কন্ট্রোলারটি চমৎকার সংযোগ নির্ভরযোগ্যতার গর্ব করে, সিগন্যালের ক্ষতি বা ব্যাঘাতের ঝুঁকি হ্রাস করে। এটি একটি উচ্চ স্তরের সুরক্ষা বজায় রাখে,রিলে সুরক্ষা এবং পর্যবেক্ষণ ব্যবস্থার অখণ্ডতা এবং নির্ভুলতা রক্ষা করা.

পরিবেশগত অবস্থাঃ

1 পরিবেষ্টিত বায়ুর তাপমাত্রাঃ -40 °C ~ + 70 °C;

২ উচ্চতাঃ ৩০০০ মিটারের বেশি নয়

3 পরিবেষ্টিত বায়ু ধুলো, ধোঁয়া, ক্ষয়কারী গ্যাস, বাষ্প বা লবণের স্প্রে দ্বারা দূষিত হতে পারে। দূষণের মাত্রাঃ ক্লাস IV:

4 বাতাসের গতি 34 মি / সেকেন্ডের বেশি নয় (সিলিন্ডারের পৃষ্ঠে 700 Pa এর সমতুল্য);

5 সুইচগ্রিড এবং নিয়ন্ত্রণ সরঞ্জামগুলির বাইরে থেকে কম্পন বা স্থল গতি অপরিহার্য;

6 মাধ্যমিক সিস্টেমে প্ররোচিত ইলেকট্রোম্যাগনেটিক হস্তক্ষেপের ব্যাপ্তি 1.6kV অতিক্রম করে না।




টেকনিক্যাল প্যারামিটারঃ

নিয়ামকের প্রযুক্তিগত পরামিতিঃ
