জিরো সিকোয়েন্স সেন্সর সহ হুকস্টিক অপারেটেড আন্ডারগ্রাউন্ড বৈদ্যুতিক সেকশনালাইজার উচ্চ ভোল্টেজ স্বয়ংক্রিয় রিসেট

জিরো সিকোয়েন্স সেন্সর সহ হুকস্টিক অপারেটেড আন্ডারগ্রাউন্ড বৈদ্যুতিক সেকশনালাইজার উচ্চ ভোল্টেজ স্বয়ংক্রিয় রিসেট

পণ্যের বর্ণনাঃ

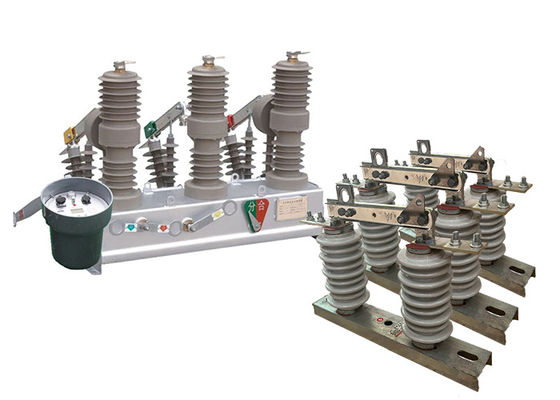

ZW32-12 ((F) স্বয়ংক্রিয় রিসেট বৈদ্যুতিক sectionlizer তিন-ফেজ এসি 50HZ বহিরঙ্গন বিতরণ সরঞ্জাম নামমাত্র ভোল্টেজ, তার নামমাত্র বর্তমান 630A ~ 1250A, স্বল্প-বর্তমান 20kA হয়।এটি প্রধানত লোডিং বর্তমান ব্যবহার করে, ওভারকরেক্ট এবং স্বল্প বর্তমান যা বন্ধ এবং বন্ধ খোলা বিদ্যুৎ সিস্টেম ব্যবহার করে।

এটি শিল্প ও খনির প্রতিষ্ঠানের জন্য উপযুক্ত যখন এর উদ্দেশ্য সিস্টেম রক্ষা এবং নিয়ন্ত্রণ করা এবং গ্রামীণ এবং কিছু ঘন ঘন অপারেশন জায়গায় উপযুক্ত সহজ।

GW9-10 চালিত হুকস্টিক একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বৈদ্যুতিক নেটওয়ার্ক বা সিস্টেমের একটি বিভাগকে বাকি সিস্টেম থেকে বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়েছে।এটি সাধারণত উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়.

সুইচটি স্বাভাবিক বা অস্বাভাবিক অবস্থার অধীনে খোলা এবং বন্ধ করার জন্য ডিজাইন করা হয়েছে, যেমন একটি ত্রুটি বা অতিরিক্ত বর্তমান। যখন সুইচ খোলা থাকে,এটি শারীরিকভাবে নেটওয়ার্কের বাকি অংশ থেকে সিস্টেমের বিভাগটি বিচ্ছিন্ন করে, এই অংশে বিদ্যুৎ প্রবাহ রোধ করে।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত 600 ভোল্ট এবং 765,000 ভোল্টের মধ্যে ভোল্টেজে কাজ করার জন্য ডিজাইন করা হয় এবং সেগুলি ম্যানুয়াল বা স্বয়ংক্রিয়ভাবে পরিচালিত হতে পারে।এগুলি সাধারণত সাবস্টেশনে বা বিদ্যুৎ খুঁটির উপরে ইনস্টল করা হয়, এবং তারা বিদ্যুৎ নেটওয়ার্ক অবকাঠামোর একটি গুরুত্বপূর্ণ উপাদান।

কন্ট্রোলারের ভূমিকাঃ

1. 485 / 232 যোগাযোগ ইন্টারফেসের সাথে, বা অপটিক্যাল ফাইবারের মাধ্যমে, ওয়্যারলেস রিমোট মনিটরিং; পুনরায় বন্ধ করার পরে ত্বরণ ফাংশন; যখন সুইচ ভারী হয়,স্থায়ী ত্রুটির ক্ষেত্রে অটোমেটিক অ্যাক্সিলারেশন ট্রিপিং;

2. রিমোট / ম্যানুয়াল বন্ধ করার জন্য ত্বরান্বিত tripping, এবং বন্ধ পুনরায় বন্ধঃ ব্যবহারকারী লাইন মেরামত করার পরে শক্তি পাঠায়, যদি তিনি গ্রাউন্ডিং সুইচ অপসারণ করতে ভুলবেন, ত্বরান্বিত tripping উচিত।

3. তিন পুনরায় বন্ধ করার বিলম্ব সময় নিয়ন্ত্রিত হতে পারে;

4. জাম্প বন্ধ সার্কিটটি ভুল অপারেশন বিরোধী নকশা গ্রহণ করে এবং জাম্প বিরোধী ফাংশন আছে;

5. শূন্য-ক্রম প্রবাহ অঞ্চল এবং এলাকার বাইরে ত্রুটি মধ্যে পার্থক্য করতে পারেন;

6. রিমোট কন্ট্রোল সুইচটি ভুল অপারেশন রোধ করার জন্য ডিজাইন করা হয়েছে.

প্রয়োগঃ

1. সাবস্টেশনঃ এটি মাঝারি ভোল্টেজ পাওয়ার বিতরণের সুরক্ষা এবং নিয়ন্ত্রণের জন্য অভ্যন্তরীণ এবং বহিরঙ্গন উভয় সাবস্টেশনেই ব্যবহৃত হয়।ভ্যাকুয়াম সার্কিট ব্রেকার ত্রুটি স্রোত নির্ভরযোগ্য বাধা নিশ্চিত, ওভারলোড স্ট্রিম, এবং লোড স্ট্রিম, সাবস্টেশন সরঞ্জাম রক্ষা।

2শিল্প ও খনিজ উদ্যোগঃ ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকারটি শিল্প ও খনিজ উদ্যোগের বিতরণ সিস্টেমে মোটর, ট্রান্সফরমার,ওভারকরেন্ট এবং শর্ট সার্কিট থেকে অন্যান্য বৈদ্যুতিক সরঞ্জামএটি এই সব সুবিধাগুলিতে বিদ্যুৎ সরবরাহের স্থিতিশীলতা এবং নিরাপত্তা বজায় রাখতে সাহায্য করে।

3গ্রামীণ বিদ্যুৎ নেটওয়ার্কঃ ঘন ঘন অপারেশন সহ্য করার ক্ষমতা কারণে, ভ্যাকুয়াম সার্কিট ব্রেকার গ্রামীণ বিদ্যুৎ নেটওয়ার্কে প্রয়োগের জন্য উপযুক্ত। এটি একটি বিভাগ সুইচ হিসাবে ব্যবহার করা যেতে পারে,বিদ্যুৎ নেটওয়ার্কের কার্যকর বিভাজনকে অনুমতি দেয়এছাড়াও, যখন এটি একটি নিয়ামক দিয়ে সজ্জিত হয়, তখন এটি বিতরণ নেটওয়ার্কের অটোমেশন সক্ষম করে, গ্রামীণ বিদ্যুৎ ব্যবস্থার নির্ভরযোগ্যতা এবং দক্ষতা উন্নত করে।

4বাণিজ্যিক ভবনঃ ভ্যাকুয়াম সার্কিট ব্রেকারটি বিদ্যুৎ বিতরণ এবং সুরক্ষার জন্য বাণিজ্যিক ভবনেও ব্যবহৃত হয়। এটি বৈদ্যুতিক সিস্টেমগুলির নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।সরঞ্জাম ক্ষতি প্রতিরোধ এবং ডাউনটাইম কমাতে.

গঠনঃ

লোড ব্রেক সুইচটি মাউন্ট, ফিক্সিং এবং উত্তোলনের জন্য স্তম্ভ, বেস এবং সাসপেনশন নিয়ে গঠিত।

1ভ্যাকুয়াম ইন্টারপুটারের সাথে সজ্জিত কলাম উচ্চ ভোল্টেজ লোড ব্রেক সুইচ স্থিতিশীল এবং নির্ভরযোগ্য ব্রেকিং কর্মক্ষমতা আছে, কোন ignition এবং বিস্ফোরণ ঝুঁকি, নিরাপত্তা, রক্ষণাবেক্ষণ মুক্ত, ছোট আকার,হালকা ওজন এবং দীর্ঘ সেবা জীবনইত্যাদি।

বৈশিষ্ট্য.

2. লোড ব্রেক সুইচটি সম্পূর্ণরূপে আবদ্ধ, ভাল টাইটনেস, আর্দ্রতা প্রতিরোধী এবং ডিহুমিডিফাইং। এটি গরম এবং আর্দ্র অঞ্চলে ব্যবহারের জন্য উপযুক্ত।

3লোড ব্রেক সুইচ বন্ধ এবং খোলা ম্যানুয়াল বা বৈদ্যুতিক বা দূরবর্তীভাবে পরিচালিত করা যেতে পারে।

4. অপারেটিং প্রক্রিয়াটি নতুন, সহজ, নির্ভরযোগ্য, ছোট আকারের, যান্ত্রিক জীবন 10,000 বার পর্যন্ত, শক্তি সঞ্চয়কারী মোটর একটি ডিসি স্থায়ী চৌম্বক মোটর,ভোল্টেজ স্তর -220V-110V-48V-24V যা নির্বাচন করা যেতে পারে.

অবস্থা:

1উচ্চ উচ্চতায় সামঞ্জস্যঃ ZW32-12 স্বয়ংক্রিয় রিসেট বৈদ্যুতিক sectionlizer 2000 মিটার পর্যন্ত উচ্চতায় নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা হয়।এটি বিশেষভাবে উচ্চ উচ্চতায় ইনস্টলেশনের সাথে যুক্ত অনন্য পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে, এই ধরনের সেটিংসে তার কর্মক্ষমতা এবং নিরাপত্তা নিশ্চিত করে।

2বিস্তৃত তাপমাত্রা পরিসীমাঃ ZW32-12 স্বয়ংক্রিয় রিসেট বৈদ্যুতিক sectionlizer একটি বিস্তৃত পরিবেষ্টিত বায়ু তাপমাত্রা পরিসীমা, -45 °C থেকে +40 °C মধ্যে কাজ করতে সক্ষম।এটি অত্যন্ত তাপমাত্রা মোকাবেলা এবং তার কার্যকারিতা বজায় রাখার জন্য নির্মিত হয়, এমনকি কঠোর আবহাওয়া পরিস্থিতিতে নির্ভরযোগ্য সুরক্ষা এবং নিয়ন্ত্রণ প্রদান করে। উপরন্তু, এটি 25 °C পর্যন্ত দৈনিক তাপমাত্রা পার্থক্যের জন্য ডিজাইন করা হয়েছে,গতিশীল তাপমাত্রা পরিবেশে এর উপযুক্ততা আরও নিশ্চিত করা.

3বায়ু প্রতিরোধের ক্ষমতাঃ বাতাসের গতি 35 মিটার / সেকেন্ড পর্যন্ত, ZW32-12 স্বয়ংক্রিয় রিসেট বৈদ্যুতিক sectionlizer চমৎকার বায়ু প্রতিরোধের প্রদর্শন করে।এটি বিভিন্ন বহিরঙ্গন ইনস্টলেশনের মধ্যে সাধারণত দেখা যায় শক্তিশালী বাতাস প্রতিরোধ করতে পারেনএই বৈশিষ্ট্যটি বায়ুযুক্ত অবস্থার মধ্যেও সার্কিট ব্রেকারের স্থিতিশীলতা এবং নির্ভরযোগ্যতার গ্যারান্টি দেয়।

4কঠোর পরিবেশে প্রতিরোধের ক্ষমতাঃ ZW32-12 স্বয়ংক্রিয় পুনরায় সেট বৈদ্যুতিক sectionlizer পরিবেশের মধ্যে ইনস্টলেশনের জন্য ডিজাইন করা হয় যা জ্বলনযোগ্য, বিস্ফোরক বিপজ্জনক রাসায়নিক মুক্ত,ক্ষয়কারী পদার্থএটি ক্ষয় প্রতিরোধী এবং চ্যালেঞ্জিং অবস্থার প্রতিরোধ করতে পারে এমন উপকরণ দিয়ে নির্মিত,কঠোর শিল্প বা আউটডোর সেটিংসে তার দীর্ঘায়ু এবং কর্মক্ষমতা নিশ্চিত করা.

টেকনিক্যাল প্যারামিটারঃ

ZW32-12

জি ডব্লিউ ৯-১০
