পণ্যের বর্ণনাঃ

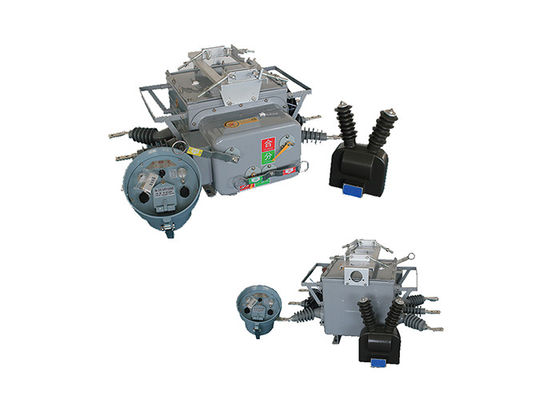

ZW20-12 ((F) সীমান্ত লোড সুইচ একটি নতুন পণ্য যা একক বুদ্ধিমান ডিভাইসে একাধিক ফাংশন একত্রিত করে। এটি একটি ভ্যাকুয়াম ব্রেকার, ভ্যাকুয়াম লোড সুইচ,পুনরায় বন্ধকবিভিন্ন অ্যাপ্লিকেশনে বহুমুখিতা এবং দক্ষতা প্রদান করে।

সীমান্ত লোড সুইচ এর প্রধান উপাদানগুলির মধ্যে একটি ভ্যাকুয়াম ব্রেকার, একটি CH-40 নিয়ামক, এবং একটি বহিরাগত ভোল্টেজ ট্রান্সফরমার রয়েছে। ভ্যাকুয়াম ব্রেকার সার্কিটের নির্ভরযোগ্য বিচ্ছিন্নতা নিশ্চিত করে,যখন CH-40 নিয়ামক উন্নত সুরক্ষা প্রদান করেএকটি বহিরাগত ভোল্টেজ ট্রান্সফরমার, যা ডিস্ট্রিবিউশন অটোমেশন লাইন রিং নেটওয়ার্কের জন্য ঐচ্ছিক,দ্বিপাক্ষিক পিটি (সম্ভাব্য ট্রান্সফরমার) সংযোগের জন্য ব্যবহার করা যেতে পারে.

এই পণ্যটি 10kV এবং 13kV শহুরে এবং গ্রামীণ বিদ্যুৎ গ্রিড স্পেস রিং নেটওয়ার্কগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এটি সংযোগ বিচ্ছিন্নকারী সুইচ, যোগাযোগ সুইচ,রিং নেটওয়ার্কে লাইন লোড স্থাপনের জন্য স্বয়ংক্রিয় সুইচ ডিভাইসঅতিরিক্তভাবে, এটি শাখা বিদ্যুৎ সরবরাহ লাইনে একটি সীমানা সুইচ (সাধারণত একটি ওয়াচডগ হিসাবে পরিচিত) হিসাবে কাজ করতে পারে, পাশাপাশি ওভারহেড বিতরণ নেটওয়ার্কগুলিতে পুনরায় লক এবং সেকশনালাইজার হিসাবে কাজ করতে পারে।

সীমান্ত লোড সুইচ দূরবর্তী ব্যবস্থাপনা ক্ষমতা প্রদান করে, যা কার্যকর পর্যবেক্ষণ এবং নিয়ন্ত্রণের অনুমতি দেয়। এটি যোগাযোগের বৈশিষ্ট্যগুলির সাথে সুরক্ষা এবং নিয়ন্ত্রণ ফাংশনগুলিকে অন্তর্ভুক্ত করে,বিতরণ স্বয়ংক্রিয়করণ ব্যবস্থায় নিরবচ্ছিন্ন সংহতকরণের সুবিধার্থে.

ডিভাইসটি নির্ভরযোগ্য সনাক্তকরণ এবং বিচার প্রক্রিয়া ব্যবহার করে, যার মধ্যে এমএ স্তরের শূন্য-ক্রম বর্তমান এবং ফেজগুলির মধ্যে শর্ট সার্কিট বর্তমান সনাক্ত করার ক্ষমতা রয়েছে।এটি স্বয়ংক্রিয়ভাবে এক-ফেজ গ্রাউন্ডিং ত্রুটি এবং ফেজ-টু-ফেজ শর্ট সার্কিট ত্রুটি অপসারণের অনুমতি দেয়, সিস্টেমের ত্রুটি ব্যবস্থাপনার ক্ষমতা বাড়ানো।

সীমান্ত লোড সুইচ প্রধান সুইচ ভ্যাকুয়াম আর্ক প্রযুক্তি ব্যবহার করে, যখন নিরোধক সিস্টেম SF6 এবং N2 মিশ্র গ্যাস নিরোধক অন্তর্ভুক্ত। পণ্য গ্যাস সিলিং অন্তর্ভুক্ত,বিস্ফোরণ প্রতিরোধী, এবং জাপান, জার্মানি এবং ফ্রান্স থেকে বিচ্ছিন্নতা সিস্টেম প্রযুক্তি, চমৎকার সামগ্রিক সীল কর্মক্ষমতা নিশ্চিত। অভ্যন্তরীণ কম্পার্টমেন্ট SF6 এবং N2 মিশ্র গ্যাস দিয়ে ভরা হয়,যা ফুটো প্রতিরোধ করে এবং নিশ্চিত করে যে ডিভাইসের পারফরম্যান্স বাইরের পরিবেশের দ্বারা প্রভাবিত হয় না.

সীমান্ত লোড সুইচ এর স্প্রিং অপারেটিং প্রক্রিয়াটি ক্ষুদ্রীকরণ এবং কর্মক্ষমতা অপ্টিমাইজেশানকে মাথায় রেখে ডিজাইন করা হয়েছে,ঐতিহ্যগত স্প্রিং মেশিন তুলনায় উচ্চতর কর্ম নির্ভরযোগ্যতা ফলেএই ডিজাইনের উন্নতি ডিভাইসের সামগ্রিক অপারেশনাল দক্ষতা এবং জীবনকাল বৃদ্ধি করে।



কন্ট্রোলারের বৈশিষ্ট্যঃ

বুদ্ধিমান টার্মিনাল কন্ট্রোলারগুলির সুরক্ষা, স্বয়ংক্রিয় নিয়ন্ত্রণ, পরিদর্শন / অনুসন্ধান, যোগাযোগ এবং সফ্টওয়্যার পরিচালনার মতো ফাংশন রয়েছে।

1সার্কিট সুরক্ষা, রিমোট কন্ট্রোল, অ্যালার্ম এবং রিমোট মনিটরিংয়ের মতো বিভিন্ন ফাংশন পুরোপুরি বাস্তবায়ন করুন।

2.জিএসএম নেটওয়ার্কে যোগাযোগের হার্ডওয়্যার বিনিয়োগের প্রয়োজন নেই। কেবল একটি সিম কার্ড কিনুন এবং এসএমএস পরিষেবা সক্রিয় করুন।

3.নির্দিষ্ট মোবাইল ফোন, তথ্য এনক্রিপশন, পাসওয়ার্ড যাচাইকরণ এবং অন্যান্য নিরাপত্তা ব্যবস্থা ব্যবহার করুন।

4জিএসএম মডিউল একটি মোবাইল নম্বর নির্দিষ্ট করতে পারে এবং শুধুমাত্র সংযুক্ত ফোন থেকে কমান্ড গ্রহণ করতে পারে।

5. রিমোট কন্ট্রোল এবং অন্যান্য কমান্ডের জন্য যোগাযোগ বার্তা এনক্রিপ্ট করা হয়.

6.সিস্টেম কন্ট্রোলের নিরাপত্তা নিশ্চিত করতে এবং ভুল অপারেশন প্রতিরোধ করার জন্য একটি পূর্বনির্ধারিত-নিশ্চিত-কার্যকর-নিশ্চিত দূরবর্তী নিয়ন্ত্রণ পদ্ধতি অনুসরণ করে।

7কোন যোগাযোগ লাইন বা ডিবাগ যোগাযোগ লাইন ইনস্টল করার প্রয়োজন নেই.

8.শুধু এসএমএস ইন্টেলিজেন্ট মনিটরিং টার্মিনাল সঠিকভাবে ইনস্টল করুন, সিম কার্ড সন্নিবেশ করান, মনোনীত মোবাইল নম্বর সেট করুন, এবং সিস্টেম চলতে শুরু করবে।

9. রিয়েল টাইম মনিটরিং এবং ভিউিং সিগন্যাল সহ যে কোনও স্থানে করা যেতে পারে, মনিটরিংয়ের জন্য কর্মীদের মোতায়েন করার প্রয়োজন ছাড়াই।




প্রয়োগঃ

1. পাওয়ার ডিস্ট্রিবিউশন সাবস্টেশনঃ জেডডাব্লু 20 সুইচটি সাধারণত অভ্যন্তরীণ এবং বহিরঙ্গন উভয়ই বিদ্যুৎ বিতরণ সাবস্টেশনে ব্যবহৃত হয়। এটি লোড স্যুইচিং, বিভাগকরণ,এবং বিতরণ নেটওয়ার্কের ত্রুটি সুরক্ষা.

2. বাণিজ্যিক ভবনঃ নির্ভরযোগ্য এবং নিরাপদ বিদ্যুৎ বিতরণের জন্য শপিং মল, অফিস কমপ্লেক্স এবং হাসপাতাল সহ বাণিজ্যিক ভবনে সুইচ ব্যবহার করা হয়।এটি কার্যকর লোড সুইচিং নিশ্চিত করে এবং সমালোচনামূলক বৈদ্যুতিক লোড রক্ষা করে.

3পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃ ZW20 সুইচটি পুনর্নবীকরণযোগ্য শক্তি সিস্টেমের জন্য উপযুক্ত, যেমন সৌর বিদ্যুৎ কেন্দ্র এবং বায়ু খামার।এটি এই সিস্টেমে মাঝারি ভোল্টেজ সার্কিট সুইচিং এবং সুরক্ষা সহজতর.

4রেলওয়ে বিদ্যুতায়নঃ রেলওয়ে নেটওয়ার্কের বিদ্যুৎ সরবরাহ নিয়ন্ত্রণ এবং সুরক্ষার জন্য সুইচটি রেলওয়ে বিদ্যুতায়ন প্রকল্পে ব্যবহৃত হয়।এটি ট্রেন অপারেশনের জন্য নির্ভরযোগ্য এবং নিরাপদ শক্তি বিতরণ নিশ্চিত করে.

5.খনির কাজ: ZW20 সুইচটি ভূগর্ভস্থ এবং পৃষ্ঠতল খনিতে বৈদ্যুতিক সরঞ্জাম এবং বিদ্যুৎ বিতরণ নেটওয়ার্ক নিয়ন্ত্রণ এবং সুরক্ষার জন্য খনির কাজে ব্যবহৃত হয়।

6তেল ও গ্যাস শিল্পঃ ZW20 সুইচটি তেল ও গ্যাস শিল্পে তেল পরিশোধনাগার, পাইপলাইন এবং অফশোর প্ল্যাটফর্মগুলিতে বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ এবং সুরক্ষার জন্য প্রয়োগ করে।

7.জল ও বর্জ্য জল চিকিত্সা সুবিধাঃ ZW20 সুইচটি পাম্পিং স্টেশন, পরিচ্ছন্নতা প্ল্যান্ট,এবং বিতরণ নেটওয়ার্ক.

গঠনঃ

মাইক্রো কম্পিউটার ভিত্তিক রিলে সুরক্ষা এবং পর্যবেক্ষণ ডিভাইস একটি প্রযুক্তিগতভাবে উন্নত সিস্টেম যা সার্কিট ব্রেকার সিস্টেমের কেন্দ্রীয় নিয়ামক হিসাবে কাজ করে।অত্যাধুনিক মাইক্রো কম্পিউটার প্রযুক্তি ব্যবহার করে, এটি সুনির্দিষ্ট এবং কার্যকর রিলে সুরক্ষা এবং পর্যবেক্ষণ ফাংশন সরবরাহ করে। এই ডিভাইসটি ইন্টিগ্রেটেড বৈদ্যুতিক সিস্টেমের সুরক্ষা এবং নির্ভরযোগ্যতা নিশ্চিত করার ক্ষেত্রে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
কন্ট্রোলারটি বিশেষভাবে বিভিন্ন পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে এবং এটি শক্তিশালী আবহাওয়া প্রতিরোধের সাথে সজ্জিত।এই বৈশিষ্ট্যটি চরম তাপমাত্রার মতো কঠোর আবহাওয়া পরিস্থিতিতে এটি নির্ভরযোগ্যভাবে কাজ করতে দেয়অতিরিক্তভাবে নিয়ামকটি ঘনীভবন প্রতিরোধের সাথে নির্মিত,এমনকি আর্দ্র বা আর্দ্র পরিবেশেও এর কার্যকারিতা নিশ্চিত করা যেখানে আর্দ্রতা উদ্বেগের কারণ হতে পারে.
একটি নিরাপদ এবং নির্ভরযোগ্য সংযোগ স্থাপন করার জন্য, নিয়ামকটি বিমান সংযোগকারীগুলি ব্যবহার করে সুইচ শরীরের সাথে সংযুক্ত করা হয়। বিমান সংযোগকারীগুলি তাদের উচ্চ স্থিতিশীলতা এবং স্থায়িত্বের জন্য পরিচিত,তাদের রিলে সুরক্ষা এবং পর্যবেক্ষণের মতো সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ করে তোলেএই সংযোগকারীগুলি কন্ট্রোলার এবং সুইচের মধ্যে সঠিক যোগাযোগ এবং কার্যকারিতা নিশ্চিত করে, সিস্টেমের সামগ্রিক কর্মক্ষমতা এবং নির্ভরযোগ্যতা বৃদ্ধি করে।
কন্ট্রোলারটি সংযোগের নির্ভরযোগ্যতার ক্ষেত্রে চমৎকার, সংকেত হ্রাস বা ব্যাঘাতের ঝুঁকি হ্রাস করে। এটি কন্ট্রোলার এবং সুইচের মধ্যে অবিচ্ছিন্ন এবং নিরবচ্ছিন্ন যোগাযোগ নিশ্চিত করে।যা রিলে সুরক্ষা এবং পর্যবেক্ষণ ব্যবস্থার সঠিক কাজ করার জন্য গুরুত্বপূর্ণ. একটি উচ্চ স্তরের সুরক্ষা বজায় রেখে, নিয়ামক রিলে সুরক্ষা এবং পর্যবেক্ষণ ফাংশনগুলির অখণ্ডতা এবং নির্ভুলতা রক্ষা করে,বৈদ্যুতিক সিস্টেমের সামগ্রিক নিরাপত্তা হুমকির সম্মুখীন হতে পারে এমন সম্ভাব্য ত্রুটি বা অসঙ্গতি প্রতিরোধ করা.

পরিবেশগত অবস্থা:

পরিবেষ্টিত বায়ুর তাপমাত্রাঃ -৪০°সি থেকে +৭০°সি।

উচ্চতাঃ সমুদ্রপৃষ্ঠ থেকে ৩০০০ মিটার পর্যন্ত।

চারপাশের বায়ু ধুলো, ধোঁয়া, ক্ষয়কারী গ্যাস, বাষ্প বা লবণ কুয়াশা দ্বারা দূষিত হতে পারে। দূষণের মাত্রাঃ স্তর IV।

বাতাসের গতি 34m/s অতিক্রম করা উচিত নয় (সিলিন্ডারিক পৃষ্ঠের উপর 700Pa চাপের সমতুল্য) ।

বাহ্যিক সুইচগ্রিড এবং নিয়ন্ত্রণ সরঞ্জাম থেকে কম্পন বা ভূমিকম্প কার্যকলাপ উপেক্ষা করা যেতে পারে।

সেকেন্ডারি সিস্টেমে প্ররোচিত ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের ব্যাপ্তি 1.6kV অতিক্রম করে না।




টেকনিক্যাল প্যারামিটারঃ

নিয়ামকের প্রযুক্তিগত পরামিতিঃ
