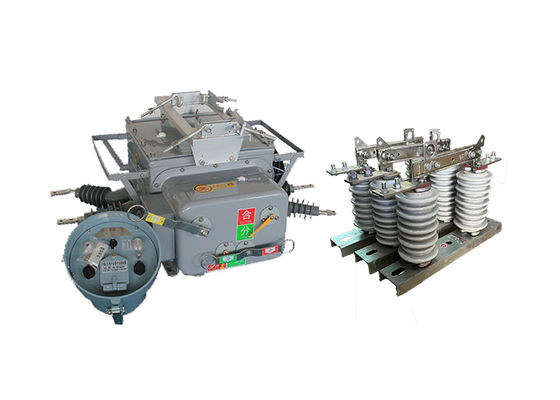

শক্তিশালী ভ্যাকুয়াম ইলেকট্রিকাল সেকশনলাইজার এসি রিমোট কন্ট্রোল স্বয়ংক্রিয়ভাবে উচ্চ ভোল্টেজ উল্লম্ব হুকস্টিক দিয়ে পরিচালিত হয়

শক্তিশালী ভ্যাকুয়াম ইলেকট্রিকাল সেকশনলাইজার এসি রিমোট কন্ট্রোল স্বয়ংক্রিয়ভাবে উচ্চ ভোল্টেজ উল্লম্ব হুকস্টিক দিয়ে পরিচালিত হয়

পণ্যের বর্ণনাঃ

ZW20-12 ((F) ভ্যাকুয়াম বৈদ্যুতিক sectionlizer একটি নতুন পণ্য যা একটি একক বুদ্ধিমান ডিভাইসে একাধিক ফাংশন একত্রিত করে। এটি একটি ভ্যাকুয়াম ব্রেকার ক্ষমতা অন্তর্ভুক্ত,ভ্যাকুয়াম লোড সুইচ, পুনরায় বন্ধক এবং সেকশনালাইজার, বিভিন্ন অ্যাপ্লিকেশনগুলিতে বহুমুখিতা এবং দক্ষতা সরবরাহ করে।

সীমান্ত লোড সুইচ এর প্রধান উপাদানগুলির মধ্যে একটি ভ্যাকুয়াম ব্রেকার, একটি CH-40 নিয়ামক, এবং একটি বহিরাগত ভোল্টেজ ট্রান্সফরমার রয়েছে। ভ্যাকুয়াম ব্রেকার সার্কিটের নির্ভরযোগ্য বিচ্ছিন্নতা নিশ্চিত করে,যখন CH-40 নিয়ামক উন্নত সুরক্ষা প্রদান করেএকটি বহিরাগত ভোল্টেজ ট্রান্সফরমার, যা ডিস্ট্রিবিউশন অটোমেশন লাইন রিং নেটওয়ার্কের জন্য ঐচ্ছিক,দ্বিপাক্ষিক পিটি (সম্ভাব্য ট্রান্সফরমার) সংযোগের জন্য ব্যবহার করা যেতে পারে.

এই পণ্যটি 10kV এবং 13kV শহুরে এবং গ্রামীণ বিদ্যুৎ গ্রিড স্পেস রিং নেটওয়ার্কগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এটি সংযোগ বিচ্ছিন্নকারী সুইচ, যোগাযোগ সুইচ,রিং নেটওয়ার্কে লাইন লোড স্থাপনের জন্য স্বয়ংক্রিয় সুইচ ডিভাইসঅতিরিক্তভাবে, এটি শাখা বিদ্যুৎ সরবরাহ লাইনে একটি সীমানা সুইচ (সাধারণত একটি ওয়াচডগ হিসাবে পরিচিত) হিসাবে কাজ করতে পারে, পাশাপাশি ওভারহেড বিতরণ নেটওয়ার্কগুলিতে পুনরায় লক এবং সেকশনালাইজার হিসাবে কাজ করতে পারে।

ভ্যাকুয়াম বৈদ্যুতিক sectionlizer দূরবর্তী ব্যবস্থাপনা ক্ষমতা উপলব্ধ, কার্যকর পর্যবেক্ষণ এবং নিয়ন্ত্রণ সক্ষম। এটি সুরক্ষা এবং নিয়ন্ত্রণ ফাংশন যোগাযোগ বৈশিষ্ট্য সঙ্গে অন্তর্ভুক্ত,বিতরণ স্বয়ংক্রিয়করণ ব্যবস্থায় নিরবচ্ছিন্ন সংহতকরণ সহজতর করা।

ডিভাইসটি নির্ভরযোগ্য সনাক্তকরণ এবং বিচার প্রক্রিয়া ব্যবহার করে, যার মধ্যে এমএ স্তরের শূন্য-ক্রম বর্তমান এবং ফেজগুলির মধ্যে শর্ট সার্কিট বর্তমান সনাক্ত করার ক্ষমতা রয়েছে।এটি স্বয়ংক্রিয়ভাবে এক-ফেজ গ্রাউন্ডিং ত্রুটি এবং ফেজ-টু-ফেজ শর্ট সার্কিট ত্রুটি অপসারণের অনুমতি দেয়, সিস্টেমের ত্রুটি ব্যবস্থাপনার ক্ষমতা বাড়ানো।

ভ্যাকুয়াম বৈদ্যুতিক sectionlizer প্রধান সুইচ ভ্যাকুয়াম আর্ক প্রযুক্তি ব্যবহার করে, যখন নিরোধক সিস্টেম SF6 এবং N2 মিশ্র গ্যাস নিরোধক অন্তর্ভুক্ত। পণ্য গ্যাস সিলিং অন্তর্ভুক্ত,বিস্ফোরণ প্রতিরোধী, এবং জাপান, জার্মানি এবং ফ্রান্স থেকে বিচ্ছিন্নতা সিস্টেম প্রযুক্তি, চমৎকার সামগ্রিক সীল কর্মক্ষমতা নিশ্চিত। অভ্যন্তরীণ কম্পার্টমেন্ট SF6 এবং N2 মিশ্র গ্যাস দিয়ে ভরা হয়,যা ফুটো প্রতিরোধ করে এবং নিশ্চিত করে যে ডিভাইসের পারফরম্যান্স বাইরের পরিবেশের দ্বারা প্রভাবিত হয় না.

সীমান্ত লোড সুইচ এর স্প্রিং অপারেটিং প্রক্রিয়াটি ক্ষুদ্রীকরণ এবং কর্মক্ষমতা অপ্টিমাইজেশানকে মাথায় রেখে ডিজাইন করা হয়েছে,ঐতিহ্যগত স্প্রিং মেশিন তুলনায় উচ্চতর কর্ম নির্ভরযোগ্যতা ফলেএই ডিজাইনের উন্নতি ডিভাইসের সামগ্রিক অপারেশনাল দক্ষতা এবং জীবনকাল বৃদ্ধি করে।

GW9-10 উল্লম্ব হুকস্টিক একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বৈদ্যুতিক নেটওয়ার্ক বা সিস্টেমের একটি বিভাগকে বাকি সিস্টেম থেকে বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়েছে।এটি সাধারণত উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়.

সুইচটি স্বাভাবিক বা অস্বাভাবিক অবস্থার অধীনে খোলা এবং বন্ধ করার জন্য ডিজাইন করা হয়েছে, যেমন একটি ত্রুটি বা অতিরিক্ত বর্তমান। যখন সুইচ খোলা থাকে,এটি শারীরিকভাবে নেটওয়ার্কের বাকি অংশ থেকে সিস্টেমের বিভাগটি বিচ্ছিন্ন করে, এই অংশে বিদ্যুৎ প্রবাহ রোধ করে।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত 600 ভোল্ট এবং 765,000 ভোল্টের মধ্যে ভোল্টেজে কাজ করার জন্য ডিজাইন করা হয় এবং সেগুলি ম্যানুয়াল বা স্বয়ংক্রিয়ভাবে পরিচালিত হতে পারে।এগুলি সাধারণত সাবস্টেশনে বা বিদ্যুৎ খুঁটির উপরে ইনস্টল করা হয়, এবং তারা বিদ্যুৎ নেটওয়ার্ক অবকাঠামোর একটি গুরুত্বপূর্ণ উপাদান।

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।



কন্ট্রোলারের বৈশিষ্ট্যঃ

সুরক্ষা, স্বয়ংক্রিয় নিয়ন্ত্রণ, চেক / অনুসন্ধান, যোগাযোগ, সফ্টওয়্যার পরিচালনা এবং অন্যান্য ফাংশন সহ বুদ্ধিমান টার্মিনাল নিয়ামক।

1 সম্পূর্ণরূপে কার্যকর

· নিখুঁত লাইন সুরক্ষা, রিমোট কন্ট্রোল, এলার্ম, রিমোট মনিটরিং এবং অন্যান্য ফাংশন।

2 কম খরচে এবং ব্যবহারিক

· যোগাযোগের হার্ডওয়্যার বিনিয়োগ ছাড়াই জিএসএম নেটওয়ার্ক, এসএমএস পরিষেবা খোলার জন্য একটি সিম কার্ড কিনুন;

নির্দিষ্ট মোবাইল ফোন ব্যবহার, তথ্য এনক্রিপশন, পাসওয়ার্ড যাচাইকরণ এবং অন্যান্য নিরাপত্তা ব্যবস্থা;

· জিএসএম মডিউল মোবাইল ফোন নম্বর নির্দিষ্ট করতে পারে, শুধুমাত্র মোবাইল ফোনের লাইফ লাইফ গ্রহণ করে;

· রিমোট কন্ট্রোল এবং অন্যান্য কন্ট্রোল পয়েন্টের জন্য টেক্সট বার্তা এনক্রিপ্ট করুন।

· প্রিসেট - নিশ্চিত করুন - কার্যকর করুন - স্কুল রিমোট কন্ট্রোল মোডে ফিরে যান, সিস্টেম নিয়ন্ত্রণের সুরক্ষা নিশ্চিত করতে, ভুল অপারেশন প্রতিরোধ করতে।

4 সিস্টেম তৈরি করা সহজ

· কোন যোগাযোগ লাইন স্থাপন এবং যোগাযোগ লাইন ডিবাগ করার প্রয়োজন নেই।

কেবলমাত্র এসএমএস ইন্টেলিজেন্ট মনিটরিং টার্মিনালটি সঠিকভাবে ইনস্টল করুন, সিম কার্ডটি সন্নিবেশ করান, মনোনীত মোবাইল নম্বরটি সেট করুন এবং সিস্টেমটি চালানো শুরু করে।

৫ মোবাইল মনিটরিং যে কোন সময় এবং যে কোন জায়গায়

· যে কোন স্থানে যেখানে সিগন্যাল রয়েছে, সেখানে বিশেষ কর্মীদের নজরদারি করার প্রয়োজন ছাড়াই এটি রিয়েল টাইমে পর্যবেক্ষণ এবং দেখা যায়।



বৈশিষ্ট্যঃ

1 শক্তিশালী অ্যান্টি-ফুলিং ক্ষমতা, উচ্চ এবং নিম্ন তাপমাত্রা শক্তি উচ্চ প্রতিরোধের, জ্বলন এবং বিস্ফোরণের কোন বিপদ।

2 সম্পূর্ণরূপে বন্ধ কাঠামো, SF6 গ্যাস দিয়ে ভরা বাক্স, ভাল সিলিং, উচ্চ তাপমাত্রা এবং আর্দ্র এলাকায় উপযুক্ত।

3 অন্তর্নির্মিত সিটি, তথ্য বিশ্লেষণের জন্য বুদ্ধিমান নিয়ন্ত্রণ ডিভাইসের জন্য আউটপুট বর্তমান, এবং অনুপাত সামঞ্জস্য করা যেতে পারে, সংযোগ টার্মিনাল সংশ্লিষ্ট টার্মিনাল সংযুক্ত।

4 অপারেটিং মেশিনটি নতুন, সহজ, ছোট আকারের, হালকা ওজন, নিরাপদ এবং নির্ভরযোগ্য অপারেশন।

৫. (ক) "শক্তি সঞ্চয়" এবং "পয়েন্ট" কী? (খ) "সংমিশ্রণ" কী?




গঠনঃ

1মাইক্রো কম্পিউটার রিলে সুরক্ষা এবং পর্যবেক্ষণঃ ZW20-12 সার্কিট ব্রেকারটির নিয়ামক হিসাবে একটি মাইক্রো কম্পিউটার ভিত্তিক রিলে সুরক্ষা এবং পর্যবেক্ষণ ডিভাইস রয়েছে।এই উন্নত প্রযুক্তি সঠিক এবং বুদ্ধিমান ত্রুটি সনাক্তকরণের অনুমতি দেয়, বিশ্লেষণ এবং নিয়ন্ত্রণ, সার্কিট ব্রেকারের সামগ্রিক কর্মক্ষমতা এবং নির্ভরযোগ্যতা উন্নত করে।

2আবহাওয়া এবং ঘনীভবনের প্রতিরোধ ক্ষমতাঃ সার্কিট ব্রেকারটি প্রাকৃতিক আবহাওয়া এবং ঘনীভবনের প্রতিরোধের জন্য ডিজাইন করা হয়েছে।এটি কঠিন পরিবেশগত অবস্থার মধ্যেও নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য শক্তিশালী উপকরণ এবং সুরক্ষা ব্যবস্থা অন্তর্ভুক্ত করে, এর স্থায়িত্ব এবং দীর্ঘায়ু বৃদ্ধি করে।

3.এভিয়েশন সংযোগকারী সংযোগঃ ZW20-12 সার্কিট ব্রেকারের ইউটিলিটি মডেলটি একটি এভিয়েশন সংযোগকারীর মাধ্যমে সুইচ দেহের সাথে সংযুক্ত।এই ধরনের সংযোগকারী নিরাপদ এবং নির্ভরযোগ্য সংযোগ প্রদান করে, লস বা ত্রুটিযুক্ত সংযোগের ঝুঁকি হ্রাস করে এবং নিয়ামক এবং সুইচ দেহের মধ্যে স্থিতিশীল যোগাযোগ এবং নিয়ন্ত্রণ নিশ্চিত করে।

4. উচ্চ সংযোগ নির্ভরযোগ্যতা এবং সুরক্ষা স্তরঃ সার্কিট ব্রেকার একটি ভাল সংযোগ নির্ভরযোগ্যতা প্রদান করে, সিস্টেমের মধ্যে ধারাবাহিক এবং নিরাপদ বৈদ্যুতিক সংযোগ নিশ্চিত করে।এটি উচ্চ স্তরের সুরক্ষা প্রদান করে, ধুলো, আর্দ্রতা এবং শারীরিক ক্ষতির মতো বাহ্যিক কারণগুলির বিরুদ্ধে অভ্যন্তরীণ উপাদান এবং বৈদ্যুতিক সার্কিট সুরক্ষিত করে।

5.অ্যানালগ ইনপুট চ্যানেল: ZW20-12 সার্কিট ব্রেকারের নিয়ামকটিতে চারটি অ্যানালগ ইনপুট চ্যানেল রয়েছে। এই চ্যানেলগুলি বিভিন্ন বৈদ্যুতিক পরামিতিগুলি পর্যবেক্ষণ করে, যার মধ্যে এ ফেজ বর্তমান,সি-ফেজ বর্তমানএই মানগুলির রিয়েল-টাইম মনিটরিং এবং পূর্বনির্ধারিত প্রান্তিকের সাথে তুলনা সঠিক ত্রুটি সনাক্তকরণ এবং উপযুক্ত পদক্ষেপের অনুমতি দেয়।

6ত্রুটি সনাক্তকরণ এবং চিকিত্সাঃ নিয়ামক ক্রমাগত বৈদ্যুতিক পরামিতি পর্যবেক্ষণ করে এবং লাইন ত্রুটি সনাক্ত করার জন্য স্থির মানগুলির সাথে তাদের তুলনা করে।নিয়ন্ত্রক সংশ্লিষ্ট প্রক্রিয়া শুরু করে, যেমন সার্কিট ব্রেকারটি ট্রিগার করা বা সুরক্ষা ব্যবস্থা সক্রিয় করা, কার্যকর এবং সময়মতো নিশ্চিত করা

প্রয়োগ

1সংযোগ বিচ্ছিন্ন সুইচ এবং যোগাযোগ সুইচঃ ZW20-12 ((F) সার্কিট ব্রেকারটি বিদ্যুৎ বিতরণ সিস্টেমের রিং নেটওয়ার্ক কনফিগারেশনে সংযোগ বিচ্ছিন্ন সুইচ বা যোগাযোগ সুইচ হিসাবে ব্যবহার করা যেতে পারে।এটি রক্ষণাবেক্ষণ বা ত্রুটি অবস্থার সময় সার্কিট খোলার এবং বন্ধ করতে সক্ষম.

2স্বয়ংক্রিয় সুইচ ডিভাইসঃ এটি একটি স্বয়ংক্রিয় সুইচ ডিভাইস হিসাবে কাজ করে, যা রিং নেটওয়ার্ক কনফিগারেশনে লোড সুইচিং বাস্তবায়নের অনুমতি দেয়।এই বৈশিষ্ট্যটি বিদ্যুৎ বিতরণের নমনীয়তা এবং দক্ষতা বৃদ্ধি করে.

3সীমানা সুইচঃ পাওয়ার সাপ্লাইয়ের শাখা লাইনে, ZW20-12 ((F) সার্কিট ব্রেকার সীমানা সুইচ বা "ওয়াচডগ" হিসাবে কাজ করতে পারে।" এটি ত্রুটি এবং অস্বাভাবিক অবস্থার বিরুদ্ধে শাখা লাইন পর্যবেক্ষণ এবং রক্ষা করতে সাহায্য করে.

4.Recloser and Sectionalizer: সার্কিট ব্রেকারটি ওভারহেড ডিস্ট্রিবিউশন নেটওয়ার্কগুলিতে পুনরায় বন্ধক এবং সেক্শনারাইজার হিসাবে কাজ করতে পারে।এটি স্বয়ংক্রিয়ভাবে সাময়িক ত্রুটির পরে শক্তি পুনরুদ্ধার করে এবং ত্রুটিপূর্ণ বিভাগগুলিকে বিচ্ছিন্ন করে যাতে বন্ধের প্রভাবকে কমিয়ে আনা যায়.




টেকনিক্যাল প্যারামিটারঃ

ZW20-12 ((F)

জি ডব্লিউ ৯-১০
