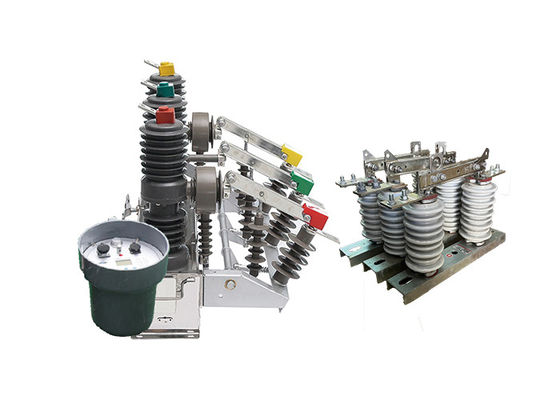

ইলেকট্রিকাল সেকশনালাইজার 3P ইন্টেলিজেন্ট কন্ট্রোলারের সাথে ভ্যাকুয়াম সার্কিট ব্রেকার জোড়া বহিরঙ্গন সিরামিক হুকস্টিক সহ

ইলেকট্রিকাল সেকশনালাইজার 3P ইন্টেলিজেন্ট কন্ট্রোলারের সাথে ভ্যাকুয়াম সার্কিট ব্রেকার জোড়া বহিরঙ্গন সিরামিক হুকস্টিক সহ

পণ্যের বর্ণনাঃ

ZW32 সিরিজের উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার একটি বহিরঙ্গন বিতরণ সরঞ্জাম যা 12kV এর নামমাত্র ভোল্টেজ এবং 50Hz এর তিন-ফেজ অল্টারনেটিং কারেন্ট সহ।এটি প্রধানত খোলা এবং লোড বর্তমান বন্ধ করতে ব্যবহৃত হয়, ওভারলোড বর্তমান এবং শক্তি সিস্টেমের শর্ট সার্কিট বর্তমান. এটি সাবস্টেশন এবং শিল্প ও খনির উদ্যোগের শক্তি বিতরণ সিস্টেমের সুরক্ষা এবং নিয়ন্ত্রণের জন্য উপযুক্ত,পাশাপাশি যেসব জায়গায় গ্রামীণ বিদ্যুৎ নেটওয়ার্ক প্রায়শই কাজ করে. সার্কিট ব্রেকারের ছোট ভলিউম, হালকা ওজন, অ্যান্টি-কন্ডেনসেশন, বিনামূল্যে রক্ষণাবেক্ষণ ইত্যাদির বৈশিষ্ট্য রয়েছে। এটি কঠোর আবহাওয়া এবং নোংরা পরিবেশের সাথে মানিয়ে নিতে পারে।ZW32 সিরিজ উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার একটি বহিরঙ্গন বিতরণ সরঞ্জাম যার নামমাত্র ভোল্টেজ 12kV এবং তিন-ফেজ অল্টারনেটিং বর্তমান 50Hzএটি প্রধানত পাওয়ার সিস্টেমে লোড বর্তমান, ওভারলোড বর্তমান এবং শর্ট সার্কিট বর্তমান খুলতে এবং বন্ধ করতে ব্যবহৃত হয়।এটি সাবস্টেশন এবং শিল্প ও খনির উদ্যোগের শক্তি বিতরণ সিস্টেমের সুরক্ষা এবং নিয়ন্ত্রণের জন্য উপযুক্ত, পাশাপাশি গ্রামীণ বিদ্যুৎ নেটওয়ার্ক প্রায়শই পরিচালিত হয় যেখানে জায়গা। সার্কিট ব্রেকার ছোট ভলিউম, হালকা ওজন, অ্যান্টি-কন্ডেনসেশন, বিনামূল্যে রক্ষণাবেক্ষণ ইত্যাদি বৈশিষ্ট্য আছে।এটি কঠোর আবহাওয়া এবং নোংরা পরিবেশে মানিয়ে নিতে পারে.

GW9-10 সিরিজ হুকস্টিক সুইচ একটি বহনযোগ্য, উচ্চ-ভোল্টেজ বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ এবং মেরামতের উদ্দেশ্যে বৈদ্যুতিক সার্কিটগুলি বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি সাধারণত মাঝারি থেকে উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়.

লোডবাস্টার ইলেকট্রিক্যাল আইসোলেটর বহনযোগ্যভাবে ডিজাইন করা হয়েছে এবং যেখানে এটি প্রয়োজন সেখানে সহজেই পরিবহন করা যেতে পারে। এটি উচ্চ ভোল্টেজ স্তরগুলি পরিচালনা করতে সক্ষম,সাধারণত কয়েক কিলোভোল্ট থেকে কয়েকশো কিলোভোল্ট পর্যন্ত.

স্যুইচটি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বিদ্যুৎ সিস্টেমের একটি বিভাগকে বিচ্ছিন্ন করতে ব্যবহৃত হয়। এটিতে চাক্ষুষ সূচক রয়েছে যা দেখায় যে স্যুইচটি খোলা বা বন্ধ রয়েছে কিনা,অপারেটরদের সার্কিটের অবস্থা জানার জন্য এটি সহজ করে তোলে.

লোডবাস্টার ইলেকট্রিক্যাল আইসোলেটরটি সুইচিং এবং বিচ্ছিন্ন সার্কিট সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে, পাশাপাশি গ্রাউন্ডিং এবং ডি-এনার্জি সরঞ্জামগুলির জন্য।এটি বৈদ্যুতিক বিপদ থেকে অপারেটরদের রক্ষা করার জন্য নিরাপত্তা বৈশিষ্ট্য সঙ্গে ডিজাইন করা হয়, যেমন নিরোধক উপকরণ যা সক্রিয় অংশগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগ রোধ করে।

সুইচটি ব্যবহার করা সহজ এবং এটি পরিচালনা করার জন্য ন্যূনতম প্রশিক্ষণের প্রয়োজন। এটিতে বিনিময়যোগ্য ব্লেড রয়েছে যা সহজেই প্রতিস্থাপন করা যায়, যা আরও নমনীয়তা এবং বহুমুখিতা দেয়।

কন্ট্রোলারের ভূমিকা:

1উন্নত যোগাযোগ এবং দূরবর্তী পর্যবেক্ষণঃ ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকারটি একটি 485/232 যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত, যা পর্যবেক্ষণ সিস্টেমে নির্বিঘ্নে সংহত করার অনুমতি দেয়।এটি দূরবর্তী পর্যবেক্ষণের জন্য অপটিক্যাল ফাইবার বা ওয়্যারলেস যোগাযোগের মাধ্যমেও সংযুক্ত করা যেতে পারেএটি সার্কিট ব্রেকারের অবস্থা, কর্মক্ষমতা এবং ত্রুটির অবস্থা রিয়েল-টাইম মনিটরিং সক্ষম করে, সক্রিয় রক্ষণাবেক্ষণ এবং দক্ষ সমস্যা সমাধানের সুবিধার্থে।

2. পুনরায় বন্ধ করার পরে ত্বরণ ফাংশনঃ স্থায়ী ত্রুটির ক্ষেত্রে, ZW32-12 সার্কিট ব্রেকারটিতে একটি স্বয়ংক্রিয় ত্বরণ ট্রিপিং ফাংশন রয়েছে।এর মানে হল যে যদি ত্রুটি পুনরায় বন্ধ করার পরেও অব্যাহত থাকে, সার্কিট ব্রেকারটি স্বয়ংক্রিয়ভাবে গতি বাড়িয়ে দেবে, স্থায়ী ত্রুটির বিরুদ্ধে বর্ধিত সুরক্ষা প্রদান করবে এবং সিস্টেমের সম্ভাব্য ক্ষতি হ্রাস করবে।

3নিয়মিত পুনরায় বন্ধ হওয়ার বিলম্বের সময়ঃ ZW32-12 সার্কিট ব্রেকার পুনরায় বন্ধ হওয়ার বিলম্বের সময়কে সামঞ্জস্য করতে দেয়।এই বৈশিষ্ট্য শক্তি সিস্টেমের নির্দিষ্ট প্রয়োজনীয়তা উপর ভিত্তি করে পুনরায় বন্ধ অপারেশন কনফিগার করার জন্য নমনীয়তা প্রদান করেএটি বিভিন্ন ত্রুটির পরিস্থিতিতে সিস্টেমের প্রতিক্রিয়াকে অনুকূল করতে এবং সামগ্রিক সিস্টেমের নির্ভরযোগ্যতা উন্নত করতে কাস্টমাইজেশন সক্ষম করে।

4.অ্যান্টি-মাইস অপারেশন ডিজাইন এবং অ্যান্টি-জাম্প ফাংশনঃ ZW32-12 সার্কিট ব্রেকারটিতে জাম্প বন্ধ সার্কিটের জন্য একটি অ্যান্টি-মাইস অপারেশন ডিজাইন অন্তর্ভুক্ত রয়েছে।এই নকশা সার্কিট ব্রেকারের দুর্ঘটনাক্রমে বা অনিচ্ছাকৃতভাবে বন্ধ করা রোধ করেঅতিরিক্তভাবে, এটিতে একটি অ্যান্টি-জাম্প ফাংশন অন্তর্ভুক্ত রয়েছে, যা সার্কিট ব্রেকারকে স্থিতিশীল বন্ধ অবস্থানে থাকার বিষয়টি নিশ্চিত করে, বহিরাগত কারণগুলির কারণে হঠাৎ ট্রিপিংয়ের ঝুঁকি হ্রাস করে।

5. শূন্য-সিকোয়েন্স বর্তমানের সাথে ত্রুটি বৈষম্যঃ ZW32-12 সার্কিট ব্রেকার শূন্য-সিকোয়েন্স বর্তমান বিশ্লেষণ ব্যবহার করে জোনের মধ্যে এবং জোনের বাইরে ত্রুটিগুলির মধ্যে পার্থক্য করার ক্ষমতা দিয়ে সজ্জিত।এটি সঠিক ত্রুটি বৈষম্য করতে সক্ষম করে, যা দ্রুত এবং আরও সুনির্দিষ্ট ত্রুটি বিচ্ছিন্নতা সক্ষম করে এবং শক্তি সিস্টেমের উপর প্রভাবকে হ্রাস করে।

6. ভুল অপারেশন প্রতিরোধের জন্য রিমোট কন্ট্রোল সুইচ: ZW32-12 সার্কিট ব্রেকারটি ভুল অপারেশন প্রতিরোধের জন্য একটি নির্দিষ্ট নকশার একটি রিমোট কন্ট্রোল সুইচ অন্তর্ভুক্ত করে।এই বৈশিষ্ট্যটি নিশ্চিত করে যে দূরবর্তী অপারেশনগুলি নিরাপদে পরিচালিত হয় এবং দুর্ঘটনাক্রমে বা অনিচ্ছাকৃত কর্মের ঝুঁকি হ্রাস করে.

প্রযুক্তিগত বৈশিষ্ট্যঃ

1 উচ্চ সিলিং পারফরম্যান্স সহ তিন-ফেজ স্তম্ভের সম্পূর্ণ বন্ধ কাঠামো
এ.স্থিতিশীল এবং নির্ভরযোগ্য ব্রেকিং পারফরম্যান্স, কোন জ্বলন এবং বিস্ফোরণের ঝুঁকি নেই; কোন রক্ষণাবেক্ষণ, ছোট ভলিউম, হালকা ওজন, দীর্ঘ সেবা জীবন।

বি.উচ্চ আর্দ্রতা এবং ঘনীভবন প্রতিরোধের, বিশেষ করে ঠান্ডা বা আর্দ্র এলাকায় ব্যবহারের জন্য উপযুক্ত।

সি.আমদানি করা উপকরণগুলোতে ভাল নিরোধক বৈশিষ্ট্য রয়েছে, উচ্চ তাপমাত্রা প্রতিরোধের ক্ষমতা রয়েছে, ইউভি প্রতিরোধের ক্ষমতা রয়েছে, পক্বতা প্রতিরোধের ক্ষমতা রয়েছে।

2 উচ্চ দক্ষতা এবং নির্ভরযোগ্য ক্ষুদ্রায়িত স্কিপ অপারেটিং প্রক্রিয়া

এ.শক্তি সঞ্চয়কারী মোটরটির শক্তি কম, গেটের শক্তি খরচ কম, প্রক্রিয়া ট্রান্সমিশন সরাসরি অ্যাকশন ট্রান্সমিশন মোড গ্রহণ করে, অংশের সংখ্যা ছোট,এবং নির্ভরযোগ্যতা উচ্চ.

বি.কার্যকরভাবে জারা প্রতিরোধ এবং প্রক্রিয়া নির্ভরযোগ্যতা উন্নত করার জন্য অপারেটিং প্রক্রিয়াটি সিলিং বাক্সে স্থাপন করা হয়।

3 সুবিধাজনক এবং নমনীয় ম্যানিপুলেশন এবং বিনামূল্যে সমন্বয় কর্মক্ষমতা

এ.ম্যানুয়াল সুইচিং / বৈদ্যুতিক বিভাগ এবং বন্ধ / রিমোট কন্ট্রোল অপারেশন ব্যবহার করা যেতে পারে।

বি.বন্টন স্বয়ংক্রিয়তা অর্জনের জন্য বুদ্ধিমান নিয়ামক, অথবা স্বয়ংক্রিয় পুনরায় বন্ধ করার ডিভাইস, সেগমেন্ট ডিভাইস গঠনের জন্য ঘটনাক্রমে নিয়ামক।

সি.অতিরিক্ত বর্তমান বা শর্ট সার্কিট সুরক্ষার জন্য দ্বি-ফেজ বা তিন-ফেজ বর্তমান ট্রান্সফরমার ইনস্টল করা যেতে পারে।

ডি.এটি বুদ্ধিমান নিয়ামকের জন্য বর্তমান অধিগ্রহণ সংকেত সরবরাহ করতে পারে এবং ব্যবহারকারীর অনুরোধ অনুযায়ী মিটারিংয়ের জন্য বর্তমান ট্রান্সফরমার ইনস্টল করতে পারে।
ই।এটি ত্রুটি-প্রমাণযুক্ত ইন্টারলকিং ডিভাইস সহ তিন-ফেজ লিঙ্কিং বিচ্ছিন্ন সুইচ দিয়ে সজ্জিত হতে পারে এবং সুবিধাজনক রক্ষণাবেক্ষণের জন্য বজ্ররোধক স্তম্ভ বিচ্ছিন্নকারীগুলির সাথে সংযুক্ত হতে পারে।

গঠনঃ

লোড সুইচ তিনটি অংশ নিয়ে গঠিতঃ স্তম্ভ, বেস এবং ইনস্টলেশন, ফিক্সিং এবং উত্তোলনের জন্য সাসপেনশন।

1একটি ভ্যাকুয়াম আর্ক দমন চেম্বার সঙ্গে স্তম্ভ-মাউন্ট উচ্চ-ভোল্টেজ লোড সুইচ একটি স্থিতিশীল এবং নির্ভরযোগ্য ব্রেকিং কর্মক্ষমতা আছে। এটি কোন জ্বলন বা বিস্ফোরণ ঝুঁকি বৈশিষ্ট্য, নিরাপত্তা,রক্ষণাবেক্ষণ মুক্ত, ছোট আকার, হালকা ওজন, এবং দীর্ঘ সেবা জীবন।

2লোড সুইচ একটি সম্পূর্ণ বন্ধ কাঠামো গ্রহণ করে যা ভাল সিলিং কর্মক্ষমতা, আর্দ্রতা এবং শিশির প্রতিরোধ ক্ষমতা, উচ্চ তাপমাত্রা এবং আর্দ্র এলাকায় ব্যবহারের জন্য উপযুক্ত।

3লোড সুইচটি খোলা এবং বন্ধ করার জন্য ম্যানুয়ালি বা বৈদ্যুতিকভাবে পরিচালিত হতে পারে এবং এটি রিমোট কন্ট্রোলও হতে পারে।

4অপারেটিং মেশিনটি উদ্ভাবনী, সহজ, নির্ভরযোগ্য, কমপ্যাক্ট আকারের এবং 10,000 অপারেশন পর্যন্ত একটি যান্ত্রিক জীবন আছে। শক্তি সঞ্চয়কারী মোটর একটি DC স্থায়ী চৌম্বক মোটর,এবং ভোল্টেজ স্তর -220V থেকে নির্বাচন করা যেতে পারে, ১১০ ভোল্ট, ৪৮ ভোল্ট, অথবা ২৪ ভোল্ট।

অবস্থা:

1. উচ্চতা ২০০০ মিটারের বেশি নয়;

2পরিবেশে বায়ুর তাপমাত্রাঃ -৪৫ ডিগ্রি সেলসিয়াস ~ +৪০ ডিগ্রি সেলসিয়াস। দৈনিক তাপমাত্রার পার্থক্যঃ ২৫ ডিগ্রি সেলসিয়াস।

3বাতাসের গতি ৩৫ মিটার / সেকেন্ডের বেশি নয়

4. কোন জ্বলনযোগ্য, বিস্ফোরক বিপজ্জনক রাসায়নিক ক্ষয় এবং শক্তিশালী কম্পন জায়গা।

টেকনিক্যাল প্যারামিটারঃ

ZW32-12

জি ডব্লিউ ৯-১০

যখন সার্কিট ব্রেকার ব্যবহার করা হয় তখন এটি আইসোলেশন ডিসকানেক্টর ব্যবহার করে প্রভাব দ্বিগুণ করবে।
