হাই ভোল্টেজ ভিসিবি সার্কিট ব্রেকার থ্রি ফেজ এসি 50Hz আউটডোর

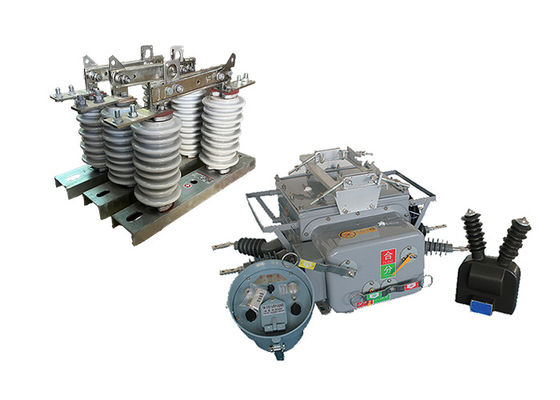

স্বয়ংক্রিয় পুনরায় বন্ধক বৈদ্যুতিক sectionlizer ZW20-12 ((F) GW9 আউটডোর গ্রুপ সংযোগ বিচ্ছিন্ন সুইচ সঙ্গে ভ্যাকুয়াম সার্কিট ব্রেকার

পণ্যের বর্ণনাঃ

ZW20-12(F) ভ্যাকুয়াম সার্কিট ব্রেকার হল তিন ফেজ এসি 50Hz বহিরঙ্গন এইচভি সুইচগার প্রধানত গ্রামীণ এবং শহুরে 10 কেভি বহিরঙ্গন বিতরণ নেটওয়ার্কের জন্য ব্যবহৃত হয়, একটি পৃথক এবং সমন্বিত লোড বর্তমান হিসাবে,ওভারলোড বর্তমান, শর্ট সার্কিট বর্তমান এবং অন্যান্য অনুরূপ স্থান।

এর পুরো কাঠামোটি একটি থ্রি-ফেজ সাধারণ বাক্স টাইপ, যা একটি অপারেটিং প্রক্রিয়া, একটি পরিবাহী সার্কিট, একটি নিরোধক সিস্টেম, একটি সিলিং উপাদান এবং একটি শেল নিয়ে গঠিত।

এবং এটি বিতরণ অটোমেশনের অ্যাপ্লিকেশন চাহিদা মেটাতে সংশ্লিষ্ট বুদ্ধিমান রিমোট টার্মিনালগুলিকে সমর্থন করছে।

· ZW20-12 (Z) আউটডোর ইন্টেলিজেন্ট হাই ভোল্টেজ এসি ট্রু এয়ার ব্রেকার GSM শর্ট মেসেজ ফাংশন সহ

· ডিভাইজিং সুইচ কন্ট্রোলার ZW20-12 (F) বহিরঙ্গন ডিভাইজিং উচ্চ ভোল্টেজ এসি সত্য বায়ু ব্রেকারের সাথে সংমিশ্রণ।

GW9-10 আউটডোর ডিসকানেক্টর সুইচ একটি বহনযোগ্য ডিভাইস যা রক্ষণাবেক্ষণ, মেরামত বা জরুরী উদ্দেশ্যে বৈদ্যুতিক বিতরণ লাইনগুলি বিচ্ছিন্ন এবং গ্রাউন্ডিংয়ের জন্য ব্যবহৃত হয়।এটি একটি বহুমুখী সরঞ্জাম যা বিভিন্ন অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে, যার মধ্যে রয়েছে এয়ারহেড ডিস্ট্রিবিউশন লাইন, সাবস্টেশন এবং শিল্প সুবিধা।

বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচটি একক ব্যক্তির দ্বারা পরিচালিত হওয়ার জন্য ডিজাইন করা হয়েছে, যা ব্যবহার এবং চালনা সহজ করে তোলে। এটি একটি টেলিস্কোপিং ফাইবারগ্লাস মেরু,যা বৈদ্যুতিক সরঞ্জাম পৌঁছানোর জন্য প্রসারিত করা যেতে পারে, এবং একটি সেট বিনিময়যোগ্য সংযুক্তি, যা ব্যবহারকারীকে বিভিন্ন কাজ সম্পাদন করতে দেয়, যেমন সুইচ এবং গ্রাউন্ডিং লাইন খোলা বা বন্ধ করা।

বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচটি বৈদ্যুতিক সার্কিটে একটি দৃশ্যমান বিরতি প্রদানের জন্য ডিজাইন করা হয়েছে, যা শক্তিযুক্ত সরঞ্জামগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগের বিরুদ্ধে রক্ষা করতে সহায়তা করে।এটি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্যও ডিজাইন করা হয়েছে, যেমন শক্তিশালী বাতাস, বৃষ্টি এবং তুষারপাত, এটি বহিরঙ্গন পরিবেশে ব্যবহারের জন্য উপযুক্ত।

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।



কন্ট্রোলারের বৈশিষ্ট্যঃ

1. 485 / 232 যোগাযোগ ইন্টারফেস সঙ্গে, বা অপটিক্যাল ফাইবার মাধ্যমে, ওয়্যারলেস রিমোট মনিটরিং; পুনরায় বন্ধ করার পরে ত্বরণ ফাংশনঃ যখন সুইচ ভারী হয়

2. স্থায়ী ব্যর্থতার ক্ষেত্রে, স্বয়ংক্রিয় ত্বরণ ট্রিপিং;

3. রিমোট কন্ট্রোল / ম্যানুয়াল বন্ধ যাত্রা ত্বরান্বিত, এবং recloser লকঃ ব্যবহারকারী পাওয়ার পরে লাইন মেরামত, যদি গ্রাউন্ডিং সুইচ অপসারণ করতে ভুলবেন

ট্রিপিং ত্বরান্বিত করা উচিত;

4. তিন পুনরায় লকিং বিলম্ব সময় সামঞ্জস্য করা যেতে পারে;

ট্রিপ-বন্ধ সার্কিটটি অ্যান্টি-মাইস অপারেশন ডিজাইন গ্রহণ করে এবং অ্যান্টি-ট্রিপিংয়ের ফাংশন রয়েছে।

5. শূন্য-ক্রম প্রবাহ অঞ্চলের অভ্যন্তরীণ ত্রুটিগুলিকে অঞ্চলের বাইরে ত্রুটিগুলি থেকে আলাদা করতে পারে।

6রিমোট কন্ট্রোল সুইচটি ভুল অপারেশন রোধ করার জন্য ডিজাইন করা হয়েছে।

বৈশিষ্ট্যঃ

1ভ্যাকুয়াম ইন্টারপার্টিং টেকনোলজিঃ ZW20-12 সার্কিট ব্রেকারটি আর্ক নির্বাপক মাধ্যম হিসাবে ভ্যাকুয়াম ইন্টারপার্টার ব্যবহার করে।ভ্যাকুয়াম ইন্টারপার্টারগুলি আর্কগুলি নিষ্পত্তি করতে অত্যন্ত কার্যকর এবং চমৎকার ডাইলেক্ট্রিক শক্তি সরবরাহ করে, উচ্চ ভোল্টেজ স্রোতের নির্ভরযোগ্য বিচ্ছিন্নতা নিশ্চিত করে।

2.আউটডোর অ্যাপ্লিকেশনঃ এই সার্কিট ব্রেকারটি বিশেষভাবে আউটডোর ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, এটি সাবস্টেশন, বিতরণ নেটওয়ার্ক এবং অন্যান্য আউটডোর বৈদ্যুতিক সিস্টেমে ব্যবহারের জন্য উপযুক্ত করে তোলে।এটি কঠোর পরিবেশগত অবস্থার প্রতিরোধ করার জন্য নির্মিত হয়তাপমাত্রা, আর্দ্রতা এবং ধুলো, বৃষ্টি এবং ইউভি বিকিরণের সংস্পর্শে সহ।

3. উচ্চ ভোল্টেজ রেটিংঃ ZW20-12 সার্কিট ব্রেকারটি উচ্চ ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, যার নামমাত্র ভোল্টেজ 12 কিলোভোল্ট (কেভি) ।এটি এই ভোল্টেজ স্তরে কাজ বৈদ্যুতিক সিস্টেম পরিচালনা করতে পারেন.

4কমপ্যাক্ট ডিজাইনঃ সার্কিট ব্রেকারটি একটি কমপ্যাক্ট ডিজাইনের বৈশিষ্ট্যযুক্ত, যা বহিরঙ্গন সুইচগার বা সাবস্টেশন বিন্যাসে সহজ ইনস্টলেশন এবং সংহতকরণের অনুমতি দেয়।কমপ্যাক্ট আকার এছাড়াও স্থান সংরক্ষণ এবং উপলব্ধ ইনস্টলেশন এলাকা দক্ষ ব্যবহার সহজতর.

5নির্ভরযোগ্য অপারেশন: ZW20-12 সার্কিট ব্রেকার নির্ভরযোগ্য অপারেশনের জন্য ডিজাইন করা হয়েছে। এটি উচ্চ মানের উপকরণ, সুনির্দিষ্ট ইঞ্জিনিয়ারিং উপাদান,স্থিতিশীল এবং দক্ষ স্যুইচিং অপারেশন নিশ্চিত করার জন্য উন্নত প্রক্রিয়া, ত্রুটি বা ব্যর্থতার ঝুঁকি হ্রাস করে।

6নিরাপত্তা বৈশিষ্ট্যঃ সার্কিট ব্রেকারটি অপারেটর এবং সিস্টেমের নিরাপত্তা বাড়ানোর জন্য নিরাপত্তা বৈশিষ্ট্যগুলির সাথে সজ্জিত। এর মধ্যে ভুল অপারেশন প্রতিরোধের জন্য আন্তঃব্লকিং প্রক্রিয়া অন্তর্ভুক্ত থাকতে পারে।অবস্থা সংক্রান্ত তথ্য প্রদানের জন্য যান্ত্রিক ও বৈদ্যুতিক সূচক, এবং সিকিউরিটি শাটার যাতে লাইভ পার্টসের সাথে দুর্ঘটনাক্রমে যোগাযোগ না হয়।




স্থানঃ

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার এবং বহিরঙ্গন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন আইসোলেটরের মধ্যে সম্পর্ক বিদ্যুৎ ব্যবস্থায় তাদের পরিপূরক ভূমিকা রয়েছেঃ

সার্কিট বিচ্ছিন্নতাঃ ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক অপারেশনের সময় বা ত্রুটির ক্ষেত্রে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করার জন্য দায়ী।এটি বর্তমান প্রবাহ বিরতি প্রাথমিক উপায় হিসাবে কাজ করেএর বিপরীতে, সংযোগ বিচ্ছিন্নকারীটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময় সার্কিটটিকে পাওয়ার উত্স থেকে বিচ্ছিন্ন করার জন্য ব্যবহৃত হয়।এটি শারীরিকভাবে সার্কিট খোলার দ্বারা নিরাপত্তা একটি অতিরিক্ত স্তর প্রদান করে.

সমন্বয়: উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী প্রায়ই একসাথে কাজ করার জন্য সমন্বয় করা হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।

নিরাপত্তা এবং রক্ষণাবেক্ষণঃ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য সংযোগ বিচ্ছিন্নকারী একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ। অন্যদিকে, ভ্যাকুয়াম সার্কিট ব্রেকারটি স্বাভাবিক ক্রিয়াকলাপের সময় এবং ত্রুটির ক্ষেত্রে সিস্টেমটিকে রক্ষা করে।

GW9 সিরিজের আউটডোর ডিসকানেক্টর সুইচ চালু করা

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-outdoor-high-voltage-overhead-disconnect-switch-used-with-electric-vacuum-circuit-breakers-creamic.html

প্রয়োগ

1সাবস্টেশনঃ ZW20-12 সার্কিট ব্রেকারটি প্রাথমিক বিতরণ সিস্টেমের অংশ হিসাবে বহিরঙ্গন সাবস্টেশনগুলিতে প্রায়শই ব্যবহৃত হয়।এটি ট্রান্সফরমার মত বৈদ্যুতিক সরঞ্জাম রক্ষা এবং নিয়ন্ত্রণ করতে ব্যবহৃত হয়, জেনারেটর, এবং বাসবার.

2বিতরণ নেটওয়ার্কঃ এই সার্কিট ব্রেকারটি বহিরঙ্গন বিতরণ নেটওয়ার্কের জন্য উপযুক্ত যেখানে উচ্চ ভোল্টেজ শক্তি একাধিক স্থানে বিতরণ করা হয়।এটি ত্রুটিযুক্ত স্রোতগুলিকে বাধাগ্রস্ত করে এবং নেটওয়ার্কের ত্রুটিযুক্ত বিভাগগুলিকে বিচ্ছিন্ন করে নির্ভরযোগ্য এবং নিরাপদ অপারেশন নিশ্চিত করতে সহায়তা করে.

3. শিল্প সুবিধা: ZW20-12 সার্কিট ব্রেকারটি কারখানা, উত্পাদন উদ্ভিদ এবং খনির অপারেশনগুলির মতো শিল্প সুবিধাগুলিতে পাওয়া বহিরঙ্গন উচ্চ ভোল্টেজ সিস্টেমে ব্যবহৃত হয়।এটি গুরুত্বপূর্ণ বৈদ্যুতিক সরঞ্জামগুলির সুরক্ষা প্রদান করে এবং বিদ্যুৎ সরবরাহের অবিচ্ছিন্নতা নিশ্চিত করে.

4পুনর্নবীকরণযোগ্য শক্তির ইনস্টলেশনঃ বায়ু শক্তির ফার্ম বা সৌর বিদ্যুৎ কেন্দ্রের মতো বহিরঙ্গন পুনর্নবীকরণযোগ্য শক্তির ইনস্টলেশনে,ZW20-12 সার্কিট ব্রেকারটি বৈদ্যুতিক অবকাঠামো রক্ষা করতে এবং পুনর্নবীকরণযোগ্য উত্স দ্বারা উত্পাদিত শক্তি স্যুইচ করতে ব্যবহৃত হয়.

5রেলপথঃ এই সার্কিট ব্রেকারটি রেলপথের বিদ্যুতায়নের সাথে যুক্ত বহিরঙ্গন উচ্চ ভোল্টেজ সিস্টেমে ব্যবহৃত হয়। এটি রেলপথ সিস্টেমে নিরাপদ এবং নির্ভরযোগ্য শক্তি সরবরাহ নিশ্চিত করে,উড়ন্ত ক্যাটেনারি সিস্টেম এবং ট্র্যাকশন সাবস্টেশন সহ.

6তেল ও গ্যাস শিল্পঃ ZW20-12 সার্কিট ব্রেকারটি তেল ও গ্যাস শিল্পের মধ্যে বহিরঙ্গন উচ্চ ভোল্টেজ সিস্টেমে প্রয়োগ পায়।এটি অফশোর প্ল্যাটফর্মগুলিতে বৈদ্যুতিক সরঞ্জাম রক্ষা এবং শক্তি বিতরণ নিয়ন্ত্রণ করতে ব্যবহৃত হয়, শোধনাগার এবং পাম্পিং স্টেশন।

7অবকাঠামোগত প্রকল্প: ZW20-12 সার্কিট ব্রেকার বিভিন্ন বহিরঙ্গন অবকাঠামো প্রকল্প যেমন বিমানবন্দর, সমুদ্র বন্দর এবং বিদ্যুৎ সংক্রমণ লাইনগুলির জন্য উপযুক্ত।এটি গুরুত্বপূর্ণ অবকাঠামো রক্ষা এবং নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করতে গুরুত্বপূর্ণ ভূমিকা পালন করে।.

অবস্থা:

1উচ্চতাঃ ২০০০ মিটার

2. পরিবেশে তাপমাত্রাঃ বাইরের -30°C~+55°C

সর্বোচ্চ বার্ষিক গড় তাপমাত্রা 20°C

সর্বোচ্চ দৈনিক গড় তাপমাত্রা 30°C

3. আপেক্ষিক আর্দ্রতাঃ ৯৫% ((২৫°সি)

4. ভূকম্পন ক্ষমতাঃ ভূমি স্তর ত্বরণ 0.3g

মাটির উল্লম্ব ত্বরণ ০.১৫g

তিনটা সাইনস ওয়েভের জন্য কাজ করে

নিরাপত্তা ফ্যাক্টর ১।67

5ভূমিকম্পের তীব্রতা ৭ ডিগ্রি

6. সর্বোচ্চ দৈনিক তাপমাত্রার পার্থক্যঃ ২৫°C

7ইনস্টলেশনের স্থানঃবাহিরে, 10kv এয়ারলাইন ব্যবহারকারীর দায়িত্ব সীমাবদ্ধকরণ পয়েন্ট

8গ্রাউন্ডিং পদ্ধতিঃনিরপেক্ষ পয়েন্ট স্পর্শ করে না, আর্ক দমন কয়েল গ্রাউন্ডিং এবং কম প্রতিরোধের গ্রাউন্ডিং


টেকনিক্যাল প্যারামিটারঃ

ZW20-12 ((F)

জি ডব্লিউ ৯-১০
