স্মার্ট ডিমার্কেশন ইলেকট্রিকাল সেকশনলাইজার কন্ট্রোলারের সাথে মিলিয়ে হুকস্টিক সুইচ যোগাযোগ সমর্থন করে

স্মার্ট ডিমার্কেশন ইলেকট্রিকাল সেকশনলাইজার কন্ট্রোলারের সাথে মিলিয়ে হুকস্টিক সুইচ যোগাযোগ সমর্থন করে

পণ্যের বর্ণনাঃ

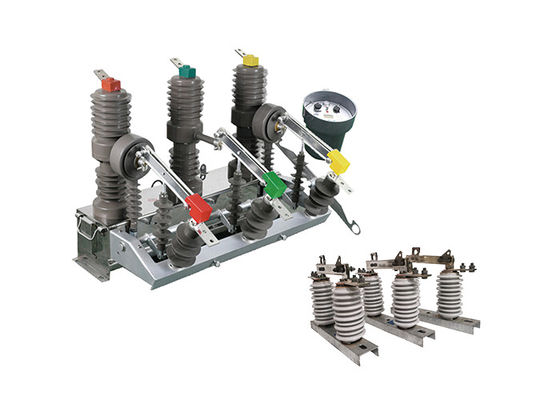

জেডডব্লিউ৩২ সিরিজ ইন্টেলিজেন্ট ডিমার্কেশন ইলেকট্রিকাল সেকশনলাইজার হল একটি আউটডোর ডিস্ট্রিবিউশন সরঞ্জাম যার নামমাত্র ভোল্টেজ ১২ কেভি এবং তিন-ফেজ অল্টারনেটিং কারেন্ট ৫০ হার্জ।এটি প্রধানত খোলা এবং লোড বর্তমান বন্ধ করতে ব্যবহৃত হয়, ওভারলোড বর্তমান এবং শক্তি সিস্টেমের শর্ট সার্কিট বর্তমান. এটি সাবস্টেশন এবং শিল্প ও খনির উদ্যোগের শক্তি বিতরণ সিস্টেমের সুরক্ষা এবং নিয়ন্ত্রণের জন্য উপযুক্ত,পাশাপাশি যেসব জায়গায় গ্রামীণ বিদ্যুৎ নেটওয়ার্ক প্রায়শই কাজ করে. সার্কিট ব্রেকারের ছোট ভলিউম, হালকা ওজন, অ্যান্টি-কন্ডেনসেশন, বিনামূল্যে রক্ষণাবেক্ষণ ইত্যাদির বৈশিষ্ট্য রয়েছে। এটি কঠোর আবহাওয়া এবং নোংরা পরিবেশের সাথে মানিয়ে নিতে পারে।

GW9-10 হুকস্টিক সুইচ হল একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা মেরামতের জন্য একটি ওভারহেড পাওয়ার ট্রান্সমিশন লাইনের একটি বিভাগকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি সাধারণত উচ্চ ভোল্টেজ বৈদ্যুতিক সিস্টেমে ব্যবহৃত হয়, যেমন বিদ্যুৎ সরবরাহকারী সংস্থাগুলি দীর্ঘ দূরত্বের উপর বিদ্যুৎ প্রেরণের জন্য ব্যবহার করে।

সুইচটি একটি ওভারহেড কাঠামোর উপর মাউন্ট করা হয়, যেমন একটি ট্রান্সমিশন টাওয়ার বা মেরু, এবং এটি বহিরঙ্গন বৈদ্যুতিক সিস্টেমে দেখা যায় এমন কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে।এটি একটি উল্লম্ব বৈশিষ্ট্য, বা উপরে-নীচে, স্যুইচ যোগাযোগগুলি সংযুক্ত বা বিচ্ছিন্ন করার জন্য গতি, যা সাধারণত তামা বা অন্যান্য পরিবাহী উপকরণ থেকে তৈরি হয়।

হুকস্টিক সুইচটি ট্রান্সমিশন লাইনে একটি দৃশ্যমান বিরতি প্রদানের জন্য ডিজাইন করা হয়েছে, যা রক্ষণাবেক্ষণ কর্মীদের বিদ্যুৎস্পৃষ্ট বা সরঞ্জাম ক্ষতির ঝুঁকি ছাড়াই নিরাপদে লাইনে কাজ করার অনুমতি দেয়।এটি প্রায়ই অন্যান্য নিরাপত্তা ডিভাইসের সাথে একযোগে ব্যবহার করা হয়, যেমন গ্রাউন্ডিং সুইচ এবং সার্জ আটকান, বৈদ্যুতিক সিস্টেম এবং এটিতে কাজকারী ব্যক্তিদের রক্ষা করতে।

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।

কন্ট্রোলারের ভূমিকা:

কন্ট্রোলারটি একটি 485/232 ইন্টারফেসের মাধ্যমে যোগাযোগ সমর্থন করে, যা দূরবর্তী পর্যবেক্ষণ এবং নিয়ন্ত্রণের অনুমতি দেয়। এটি অপটিক্যাল ফাইবার বা ওয়্যারলেস সংযোগের মাধ্যমেও যোগাযোগ করতে পারে।
যখন একটি ভারী সুইচ সনাক্ত করা হয়, ডিভাইসটি স্থায়ী ত্রুটির ক্ষেত্রে স্বয়ংক্রিয়ভাবে ট্রিপিং প্রক্রিয়াটি ত্বরান্বিত করে। এই বৈশিষ্ট্যটি এই জাতীয় পরিস্থিতিতে সিস্টেমকে ক্ষতি থেকে রক্ষা করতে সহায়তা করে।
রিমোট / ম্যানুয়াল বন্ধ এবং পুনরায় বন্ধঃ ব্যবহারকারীর কাছে দূরবর্তীভাবে বা ম্যানুয়ালি সার্কিটটি বন্ধ এবং পুনরায় বন্ধ করার বিকল্প রয়েছে।যদি ব্যবহারকারী একটি লাইন মেরামত করার পরে শক্তি পুনরুদ্ধার করার সময় গ্রাউন্ডিং সুইচ অপসারণ করতে ভুলে যায়, ডিভাইসটি নিরাপত্তার জন্য ট্রিপিং প্রক্রিয়াটি ত্বরান্বিত করতে পারে।
এটি তিনটি পুনরায় বন্ধ করার বিলম্বের সময় সামঞ্জস্য করার অনুমতি দেয়। এই বৈশিষ্ট্যটি একটি ত্রুটির পরে সার্কিটটি পুনরায় বন্ধ করার আগে উপযুক্ত বিলম্ব নির্ধারণে নমনীয়তা সরবরাহ করে।
নিয়ামকের জাম্প বন্ধ সার্কিটটিতে একটি অ্যান্টি-মাইস অপারেশন ডিজাইন অন্তর্ভুক্ত রয়েছে। এতে সার্কিটের অনিচ্ছাকৃত বন্ধ হওয়া রোধ করার জন্য একটি অ্যান্টি-জাম্প ফাংশন অন্তর্ভুক্ত রয়েছে।
নিয়ামক শূন্য-ক্রমানুসারে বর্তমানের উপর ভিত্তি করে জোনের মধ্যে এবং জোনের বাইরে ত্রুটিগুলির মধ্যে পার্থক্য করতে পারে।এই ক্ষমতা ত্রুটিগুলির অবস্থান সনাক্ত করতে সহায়তা করে এবং আরও লক্ষ্যবস্তু সমস্যা সমাধান এবং রক্ষণাবেক্ষণের অনুমতি দেয়.
ভুল অপারেশন প্রতিরোধঃ রিমোট কন্ট্রোল সুইচটি ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। এই নকশা বৈশিষ্ট্যটি নিশ্চিত করে যে সুইচটি দুর্ঘটনাক্রমে ট্রিগার হয় না,এতে অনিচ্ছাকৃত কর্মের ঝুঁকি হ্রাস পায়.

বৈশিষ্ট্যঃ

1.নামমাত্র ভোল্টেজ এবং বর্তমানঃ সার্কিট ব্রেকারটি বাইরের বিতরণ সরঞ্জামগুলির জন্য উপযুক্ত নামমাত্র ভোল্টেজ সহ তিন-ফেজ এসি সিস্টেমের জন্য ডিজাইন করা হয়েছে।এটি 50Hz একটি ফ্রিকোয়েন্সিতে কাজ করে এবং 630A থেকে 1250A একটি নামমাত্র বর্তমান পরিসীমা আছেএই উচ্চতর বর্তমান রেটিং এটিকে উচ্চতর পাওয়ার লোড জড়িত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

2.শর্ট-সার্কিট ক্ষমতাঃ সার্কিট ব্রেকারের উচ্চ শর্ট-সার্কিট বর্তমানের রেটিং 20kA। এর অর্থ এটি কার্যকরভাবে 20,000 এম্পের পর্যন্ত ত্রুটি প্রবাহকে বাধা দিতে এবং পরিচালনা করতে পারে,শর্ট সার্কিটের বিরুদ্ধে নির্ভরযোগ্য সুরক্ষা প্রদান এবং বৈদ্যুতিক সিস্টেমের সম্ভাব্য ক্ষতি সীমাবদ্ধ করা.

3.সিস্টেম সুরক্ষা এবং নিয়ন্ত্রণঃ এই সার্কিট ব্রেকারের প্রাথমিক উদ্দেশ্য হল বৈদ্যুতিক সিস্টেম রক্ষা এবং নিয়ন্ত্রণ করা।এটা overcurrent অবস্থার সময় বর্তমান প্রবাহ বাধা করার জন্য ডিজাইন করা হয়বিদ্যুৎ সংযোগ বন্ধ করে এটি সরঞ্জামগুলির ক্ষতি রোধ করতে এবং সিস্টেমের নিরাপত্তা নিশ্চিত করতে সহায়তা করে।

4.আউটডোর অ্যাপ্লিকেশনঃ এই সার্কিট ব্রেকারটি বিশেষভাবে আউটডোর ব্যবহারের জন্য ডিজাইন করা হয়েছে, যা এটি বিভিন্ন আউটডোর বিতরণ সিস্টেমে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।এর শক্তিশালী নির্মাণ এবং সুরক্ষামূলক আবরণ পরিবেশগত কারণ যেমন আবহাওয়ার অবস্থার প্রতিরোধ করতে সক্ষম করে, ধুলো, এবং আর্দ্রতা।

5শিল্প ও খনিজ অ্যাপ্লিকেশনঃ সার্কিট ব্রেকার শিল্প ও খনির প্রতিষ্ঠানের জন্য উপযুক্ত যেখানে নির্ভরযোগ্য এবং দক্ষ শক্তি বিতরণ অত্যন্ত গুরুত্বপূর্ণ।এর উচ্চ বর্তমান রেটিং এবং শক্তিশালী নকশা এটি শিল্প এবং খনির অপারেশন সাধারণভাবে পাওয়া ভারী যন্ত্রপাতি এবং সরঞ্জাম শক্তি চাহিদা হ্যান্ডলিং জন্য উপযুক্ত করে তোলে.

6গ্রামীণ এবং ঘন ঘন অপারেশন পরিবেশঃ সার্কিট ব্রেকারটি ইনস্টল করা এবং পরিচালনা করা সহজ, এটি গ্রামীণ অঞ্চল এবং এমন জায়গাগুলির জন্য উপযুক্ত যা ঘন ঘন অপারেশন প্রয়োজন।এর ব্যবহারকারী-বান্ধব নকশা এবং নির্ভরযোগ্য কর্মক্ষমতা এমনকি চ্যালেঞ্জিং পরিবেশে মসৃণ অপারেশন এবং রক্ষণাবেক্ষণ নিশ্চিত করে.

উপকারিতা:

1কমপ্যাক্ট ডিজাইনঃ ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকারটি একটি ছোট আকারের সাথে ডিজাইন করা হয়েছে, যা বৈদ্যুতিক ইনস্টলেশনে স্থান দক্ষতার সাথে ব্যবহারের অনুমতি দেয়।এর কম্প্যাক্ট নকশা এটিকে সীমিত স্থানের ইনস্টলেশনের জন্য উপযুক্ত করে তোলে, যেমন কমপ্যাক্ট সাবস্টেশন বা সুইচওয়্যার রুমে।

2হালকা ওজন নির্মাণঃ ZW32-12 সার্কিট ব্রেকার হালকা ওজন উপকরণ ব্যবহার করে নির্মিত হয়, যা তার সামগ্রিক ওজন হ্রাস করে। এই হালকা ওজন নির্মাণ হ্যান্ডলিং, পরিবহন সহজ করে তোলে,ইনস্টলেশন এবং রক্ষণাবেক্ষণ পদ্ধতির সময় প্রয়োজনীয় শারীরিক প্রচেষ্টা হ্রাস করে।

3রক্ষণাবেক্ষণ মুক্ত অপারেশনঃ ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকার রক্ষণাবেক্ষণ মুক্ত অপারেশনের জন্য ডিজাইন করা হয়েছে। এটি ভ্যাকুয়াম বিরতি ব্যবহার করে,যা নিয়মিত রক্ষণাবেক্ষণ বা আর্ক দমনকারী মাধ্যমের প্রতিস্থাপনের প্রয়োজন হয় নাএই বৈশিষ্ট্যটি রুটিন রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে, সময় এবং সম্পদ সাশ্রয় করে।

4.অ্যান্টি-কন্ডেনসেশন ব্যবস্থাঃ ZW32-12 সার্কিট ব্রেকারটি ডিভাইসের ভিতরে আর্দ্রতা জমা এবং ঘনীভবন রোধ করার জন্য অ্যান্টি-কন্ডেনসেশন ব্যবস্থা অন্তর্ভুক্ত করে।এই ব্যবস্থাগুলির মধ্যে আর্দ্রতা প্রতিরোধী উপকরণ ব্যবহার অন্তর্ভুক্ত থাকতে পারে, সিলিং কৌশল এবং বায়ুচলাচল সিস্টেম এমনকি আর্দ্র পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করতে।

5প্রতিকূল আবহাওয়া এবং নোংরা পরিবেশে প্রতিরোধের ক্ষমতাঃ ZW32-12 সার্কিট ব্রেকারটি প্রতিকূল আবহাওয়া এবং নোংরা পরিবেশে প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে।এটি শক্তিশালী উপকরণ এবং সুরক্ষামূলক লেপ দিয়ে নির্মিত যা আর্দ্রতার প্রতিরোধের ব্যবস্থা করেএই সার্কিট ব্রেকারের নির্ভরযোগ্যতা এবং কর্মক্ষমতা নিশ্চিত করে, এমনকি চ্যালেঞ্জিং আউটডোর বা শিল্প সেটিংসে।

কাঠামো

1একটি ভ্যাকুয়াম আর্ক দমন চেম্বার সঙ্গে স্তম্ভ-মাউন্ট উচ্চ-ভোল্টেজ লোড সুইচ একটি স্থিতিশীল এবং নির্ভরযোগ্য ব্রেকিং কর্মক্ষমতা আছে। এটি কোন জ্বলন বা বিস্ফোরণ ঝুঁকি বৈশিষ্ট্য, নিরাপত্তা,রক্ষণাবেক্ষণ মুক্ত, ছোট আকার, হালকা ওজন, এবং দীর্ঘ সেবা জীবন।

2লোড সুইচ একটি সম্পূর্ণ বন্ধ কাঠামো গ্রহণ করে যা ভাল সিলিং কর্মক্ষমতা, আর্দ্রতা এবং শিশির প্রতিরোধ ক্ষমতা, উচ্চ তাপমাত্রা এবং আর্দ্র এলাকায় ব্যবহারের জন্য উপযুক্ত।

3লোড সুইচটি খোলা এবং বন্ধ করার জন্য ম্যানুয়ালি বা বৈদ্যুতিকভাবে পরিচালিত হতে পারে এবং এটি রিমোট কন্ট্রোলও হতে পারে।

4অপারেটিং মেশিনটি উদ্ভাবনী, সহজ, নির্ভরযোগ্য, কমপ্যাক্ট আকারের এবং 10,000 অপারেশন পর্যন্ত একটি যান্ত্রিক জীবন আছে। শক্তি সঞ্চয়কারী মোটর একটি DC স্থায়ী চৌম্বক মোটর,এবং ভোল্টেজ স্তর -220V থেকে নির্বাচন করা যেতে পারে, ১১০ ভোল্ট, ৪৮ ভোল্ট, অথবা ২৪ ভোল্ট।

টেকনিক্যাল প্যারামিটারঃ

ZW32-12

জি ডব্লিউ ৯-১০
