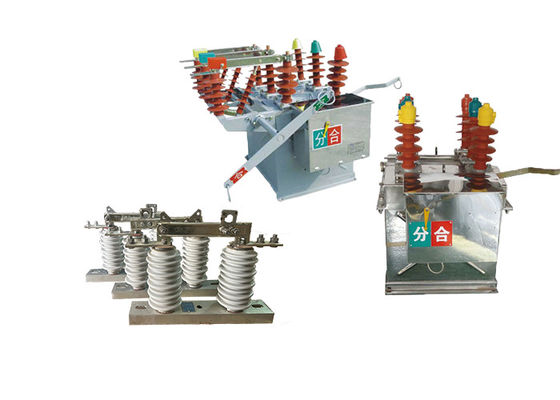

সুরক্ষার জন্য জিডাব্লু 9 630 এ হুকস্টিক সুইচ ভ্যাকুয়াম লোড সুইচের সাথে মেলে তিন-ফেজ ইন্ডুটারিয়াল ভ্যাকুয়াম সার্কিট ব্রেকার

সুরক্ষার জন্য জিডাব্লু 9 630 এ হুকস্টিক সুইচ ভ্যাকুয়াম লোড সুইচের সাথে মেলে তিন-ফেজ ইন্ডুটারিয়াল ভ্যাকুয়াম সার্কিট ব্রেকার

পণ্যের বর্ণনাঃ

জেডডাব্লু 8-12 স্বয়ংক্রিয় ভ্যাকুয়াম সার্কিট ব্রেকার একটি বৈদ্যুতিক স্যুইচগার যা সাধারণত বিদ্যুৎ সংক্রমণ এবং বিতরণ সিস্টেমে ব্যবহৃত হয়।এটি বহিরঙ্গন পরিবেশে কাজ করার জন্য ডিজাইন করা হয়েছে এবং সর্বোচ্চ 12kV ভোল্টেজ এবং 50Hz ফ্রিকোয়েন্সির জন্য রেট করা হয়েছে.

ZW8-12 সার্কিট ব্রেকারের প্রধান কাজটি একটি ওভারলোড বা শর্ট সার্কিট ত্রুটির ক্ষেত্রে বৈদ্যুতিক বর্তমানের প্রবাহকে বাধা দেওয়া।এটি বৈদ্যুতিক সরঞ্জামগুলিকে ক্ষতির হাত থেকে রক্ষা করতে এবং বিদ্যুৎ বিচ্ছিন্নতা রোধ করতে সহায়তা করে.

ZW8-12 সার্কিট ব্রেকারটি 10kV এ কাজ করা শহুরে এবং গ্রামীণ বিদ্যুৎ নেটওয়ার্কের বিতরণ সিস্টেমে ব্যবহারের জন্য বিশেষভাবে উপযুক্ত।এটি একটি পরিপক্ক এবং নির্ভরযোগ্য পণ্য যা বহু বছর ধরে শক্তি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়েছে.

ZW8-12 সার্কিট ব্রেকারের অন্যতম প্রধান সুবিধা হ'ল এটি ভ্যাকুয়াম বিচ্ছিন্নকারী ব্যবহার করে।ভ্যাকুয়াম ইন্টারপার্টারগুলি বৈদ্যুতিক স্রোতগুলিকে খুব দক্ষতার সাথে বাধা দেয় এবং তাদের দীর্ঘ জীবনকাল এবং কম রক্ষণাবেক্ষণের প্রয়োজনীয়তার জন্য পরিচিতএটি ZW8-12 সার্কিট ব্রেকারকে বিদ্যুৎ বিতরণ ব্যবস্থার জন্য একটি ব্যয়বহুল এবং নির্ভরযোগ্য সমাধান করে তোলে।

GW9-10 হুকস্টিক সুইচ একটি বহনযোগ্য, উচ্চ-ভোল্টেজ বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ এবং মেরামতের উদ্দেশ্যে বৈদ্যুতিক সার্কিটগুলি বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি সাধারণত মাঝারি থেকে উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়.

লোডবাস্টার ইলেকট্রিক্যাল আইসোলেটর বহনযোগ্যভাবে ডিজাইন করা হয়েছে এবং যেখানে এটি প্রয়োজন সেখানে সহজেই পরিবহন করা যেতে পারে। এটি উচ্চ ভোল্টেজ স্তরগুলি পরিচালনা করতে সক্ষম,সাধারণত কয়েক কিলোভোল্ট থেকে কয়েকশো কিলোভোল্ট পর্যন্ত.

স্যুইচটি রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বিদ্যুৎ সিস্টেমের একটি বিভাগকে বিচ্ছিন্ন করতে ব্যবহৃত হয়। এটিতে চাক্ষুষ সূচক রয়েছে যা দেখায় যে স্যুইচটি খোলা বা বন্ধ রয়েছে কিনা,অপারেটরদের সার্কিটের অবস্থা জানার জন্য এটি সহজ করে তোলে.

লোডবাস্টার ইলেকট্রিক্যাল আইসোলেটরটি সুইচিং এবং বিচ্ছিন্ন সার্কিট সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে, পাশাপাশি গ্রাউন্ডিং এবং ডি-এনার্জি সরঞ্জামগুলির জন্য।এটি বৈদ্যুতিক বিপদ থেকে অপারেটরদের রক্ষা করার জন্য নিরাপত্তা বৈশিষ্ট্য সঙ্গে ডিজাইন করা হয়, যেমন নিরোধক উপকরণ যা সক্রিয় অংশগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগ রোধ করে।

সুইচটি ব্যবহার করা সহজ এবং এটি পরিচালনা করার জন্য ন্যূনতম প্রশিক্ষণের প্রয়োজন। এটিতে বিনিময়যোগ্য ব্লেড রয়েছে যা সহজেই প্রতিস্থাপন করা যায়, যা আরও নমনীয়তা এবং বহুমুখিতা দেয়।

যখন GW9-10 সিরিজের আইসোলেটর সুইচটি ভ্যাকুয়াম সার্কিট ব্রেকারের সাথে ব্যবহার করা যেতে পারে তখন ব্যবহারের দ্বৈত প্রভাব!

বৈশিষ্ট্যঃ

মাইক্রো কম্পিউটার সুরক্ষা ফাংশন

1এটিতে তিনটি স্তরের বর্তমান সুরক্ষা ফাংশন রয়েছেঃ দ্রুত ট্রিপ, সময় সীমিত দ্রুত ট্রিপ এবং ওভারকরেন্ট সুরক্ষা।

2দ্রুত এবং ধীর টাইমিং বৈশিষ্ট্যগুলির নমনীয় সেটিং।

3ব্যবহারকারীরা সুরক্ষা মান এবং বিলম্ব সেট করতে পারেন।

পুনরায় বন্ধ করার ফাংশন

1.৩টি পর্যন্ত পুনরায় বন্ধ করার অপারেশন সেট করা যায়।

2ব্যবহারকারীরা অবাধে পুনরায় বন্ধ করার অপারেশন এবং বিভিন্ন পুনরায় বন্ধের ব্যবধান নির্বাচন করতে পারেন।

3এটি পুনরায় বন্ধ হওয়ার আগে ত্বরণ, পুনরায় বন্ধ হওয়ার পরে ত্বরণ এবং ধারাবাহিক সমন্বয় নির্বাচনের ফাংশন রয়েছে।

নেটওয়ার্ক পুনর্গঠন ফাংশন

1.ভোল্টেজ কম ট্রিপ লক, স্বয়ংক্রিয় পুনরায় বন্ধ, স্বল্প সময়ের জন্য পুনরায় বন্ধ না, অবিচ্ছিন্ন পুনরায় বন্ধ না, স্বল্প-ভোল্টেজ পুনরায় বন্ধ, স্বয়ংক্রিয় পুনরায় সেট, স্ট্যান্ডবাই সুরক্ষা মানের স্বল্প সময়ের সক্রিয়করণ,এবং স্ট্যান্ডবাই সুরক্ষা মানের ক্রমাগত সক্রিয়.

2রিং নেটওয়ার্ক অপারেশন চলাকালীন পূর্বনির্ধারিত ফাংশন অনুযায়ী বিতরণকৃত বুদ্ধিমান নিয়ন্ত্রণ উপলব্ধি করা যেতে পারে।

3যখন নেটওয়ার্কে ত্রুটি ঘটে, এটি স্বয়ংক্রিয়ভাবে ত্রুটিটি পরিষ্কার করে, ত্রুটি অঞ্চলটি বিচ্ছিন্ন করে, স্বয়ংক্রিয়ভাবে শক্তি স্থানান্তর করে এবং ত্রুটিহীন অঞ্চলে শক্তি পুনরুদ্ধার করে।


গঠনঃ

1ভ্যাকুয়াম ইন্টারপার্টারঃ ভ্যাকুয়াম ইন্টারপার্টার সার্কিট ব্রেকারের হৃদয়। এটি একটি ভ্যাকুয়াম চেম্বারের মধ্যে সিল করা একটি স্থির যোগাযোগ এবং একটি চলনশীল যোগাযোগের সমন্বয়ে গঠিত। যখন সার্কিট ব্রেকার কাজ করে,ভ্যাকুয়াম ইন্টারপুটারের ভূমিকা হল আর্কটি নিভানো এবং বর্তমানের নির্ভরযোগ্য বিচ্ছিন্নতা প্রদান করা।
2অপারেটিং প্রক্রিয়াঃ সার্কিট ব্রেকারটি একটি অপারেটিং প্রক্রিয়া দিয়ে সজ্জিত যা পরিচিতিগুলি খোলার এবং বন্ধ করার জন্য দায়ী। এটি বিভিন্ন প্রক্রিয়া যেমন স্প্রিং প্রক্রিয়া ব্যবহার করতে পারে,হাইড্রোলিক যন্ত্র, বা ইলেক্ট্রোম্যাগনেটিক অপারেটিং প্রক্রিয়া। অপারেটিং প্রক্রিয়াটি সার্কিট ব্রেকারের মসৃণ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
3নিরোধক আবরণঃ সার্কিট ব্রেকারটি একটি নিরোধক আবরণে অবস্থিত, যা আর্দ্রতা, ধুলো এবং দূষণকারীগুলির মতো বাহ্যিক কারণগুলির বিরুদ্ধে সুরক্ষা সরবরাহ করে।আবরণ সাধারণত উচ্চ মানের নিরোধক উপকরণ থেকে তৈরি করা হয় প্রয়োজনীয় dielectric শক্তি এবং নিরোধক বৈশিষ্ট্য বজায় রাখার জন্য.
4কন্ট্রোল অ্যান্ড প্রোটেকশন সিস্টেমঃ ZW8-12 সার্কিট ব্রেকারটি তার অপারেশন পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য একটি নিয়ন্ত্রণ এবং সুরক্ষা সিস্টেম অন্তর্ভুক্ত করেছে। এই সিস্টেমে বিভিন্ন সেন্সর, রিলে,অস্বাভাবিক অবস্থা সনাক্ত করার জন্য নিয়ন্ত্রণ ডিভাইস, সিগন্যাল ইনপুট প্রদান করে, এবং সার্কিট ব্রেকার খোলার বা বন্ধ করার সূচনা করে।
5সংযোগ টার্মিনালঃ সার্কিট ব্রেকারের ইনকামিং এবং আউটগোয়িং বৈদ্যুতিক সংযোগগুলির জন্য সংযোগ টার্মিনাল রয়েছে। এই টার্মিনালগুলি পাওয়ার ক্যাবল বা বাসবারগুলি সংযোগ করতে দেয়,সার্কিট ব্রেকারের মধ্য দিয়ে বর্তমান প্রবাহকে সক্ষম করে.
6সহায়ক এবং নিয়ন্ত্রণ উপাদানঃ সার্কিট ব্রেকারের কার্যকারিতা উন্নত করার জন্য অতিরিক্ত সহায়ক এবং নিয়ন্ত্রণ উপাদান উপস্থিত থাকতে পারে। এর মধ্যে সহায়ক সুইচ অন্তর্ভুক্ত হতে পারে,ভোল্টেজ ট্রান্সফরমার, বর্তমান ট্রান্সফরমার, এবং বৈদ্যুতিক পরামিতি পর্যবেক্ষণ, পরিমাপ এবং নিয়ন্ত্রণের জন্য প্রয়োজনীয় অন্যান্য আনুষাঙ্গিক।

প্রয়োগ

1বিদ্যুৎ বিতরণঃ বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারগুলি বিদ্যুৎ বিতরণ সিস্টেমে বিতরণ ট্রান্সফরমার, ফিডার এবং অন্যান্য সরঞ্জামগুলি স্যুইচ এবং সুরক্ষিত করতে ব্যাপকভাবে ব্যবহৃত হয়।এগুলি সাধারণত বাইরের খুঁটির উপরে স্থাপন করা হয়, সাবস্টেশন, এবং সুইচগার।

2. ইউটিলিটি স্কেল পুনর্নবীকরণযোগ্য শক্তিঃ আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকারগুলি ইউটিলিটি স্কেল পুনর্নবীকরণযোগ্য শক্তি প্রকল্পগুলিতে ব্যবহৃত হয়, যেমন বায়ু এবং সৌর খামার, ইনভার্টার এবং অন্যান্য সরঞ্জামগুলি স্যুইচ এবং সুরক্ষিত করতে.

3রেলওয়ে সিস্টেমঃ বাইরের ভ্যাকুয়াম সার্কিট ব্রেকারগুলি রেলওয়ে সিস্টেমে ব্যবহৃত হয়, যেমন সিগন্যালিং সিস্টেম এবং রেলওয়ে অবকাঠামো, বৈদ্যুতিক সরঞ্জামগুলি স্যুইচ করতে এবং রক্ষা করতে।

4খনিজ অপারেশনঃ কঠোর বাইরের পরিবেশে বৈদ্যুতিক সরঞ্জামগুলি স্যুইচ এবং সুরক্ষিত করতে খনিজ অপারেশনে বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার ব্যবহার করা হয়।

5তেল ও গ্যাস শিল্পঃ বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারগুলি তেল ও গ্যাস শিল্পে বৈদ্যুতিক সরঞ্জাম যেমন পাম্প, কম্প্রেসার এবং পাইপলাইনগুলি স্যুইচ এবং সুরক্ষিত করতে ব্যবহৃত হয়।

টেকনিক্যাল প্যারামিটারঃ

ZW8-12


জি ডব্লিউ ৯-১০
