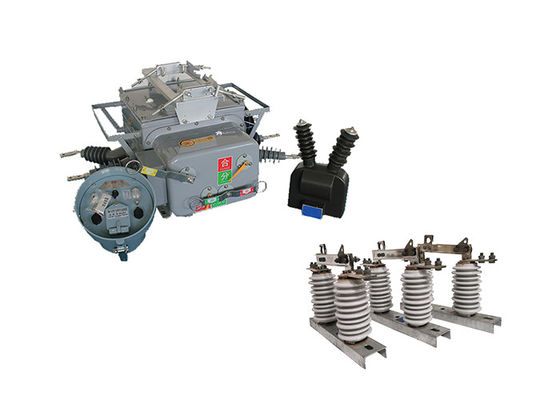

ZW20-12 ((F) বৈদ্যুতিক বহিরঙ্গন সীমানা ভ্যাকুয়াম সার্কিট ব্রেকার 180kg পোরসেলান বিচ্ছিন্নতা বিচ্ছিন্নকরণ সহ

ZW20-12 ((F) বৈদ্যুতিক বহিরঙ্গন সীমানা ভ্যাকুয়াম সার্কিট ব্রেকার 180kg পোরসেলান বিচ্ছিন্নতা বিচ্ছিন্নকরণ সহ

পণ্যের বর্ণনাঃ


ZW20-12 ((F) আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার একটি বহুমুখী এবং বুদ্ধিমান ডিভাইস যা একটি ভ্যাকুয়াম ব্রেকার, ভ্যাকুয়াম লোড সুইচ, পুনরায় বন্ধক এবং সেকশনালাইজারের ফাংশনগুলিকে একত্রিত করে।এটি 10kV এবং 13kV বিতরণ নেটওয়ার্কে ব্যবহারের জন্য ডিজাইন করা হয়েছেবিশেষ করে নগর ও গ্রামীণ বিদ্যুৎ নেটওয়ার্কে।
ZW20-12 ((F) সার্কিট ব্রেকারের প্রধান উপাদানগুলির মধ্যে একটি ভ্যাকুয়াম ব্রেকার, CH-40 নিয়ামক এবং একটি বাহ্যিক ভোল্টেজ ট্রান্সফরমার রয়েছে।ভ্যাকুয়াম ব্রেকার বৈদ্যুতিক সার্কিট বিরতি এবং তৈরির জন্য দায়ী, যখন CH-40 নিয়ামক বুদ্ধিমান সুরক্ষা এবং নিয়ন্ত্রণ ফাংশন সরবরাহ করে। বাহ্যিক ভোল্টেজ ট্রান্সফরমার নিয়ন্ত্রণ এবং পর্যবেক্ষণের উদ্দেশ্যে সঠিক ভোল্টেজ পরিমাপ করতে সহায়তা করে।



কন্ট্রোলারের বৈশিষ্ট্যঃ

1. 485 / 232 যোগাযোগ ইন্টারফেসের সাথে, বা অপটিক্যাল ফাইবারের মাধ্যমে, ওয়্যারলেস রিমোট মনিটরিং; পুনরায় বন্ধ করার পরে ত্বরণ ফাংশন; যখন সুইচ ভারী হয়,স্থায়ী ত্রুটির ক্ষেত্রে অটোমেটিক অ্যাক্সিলারেশন ট্রিপিং;
2. রিমোট সুইচ, ত্বরান্বিত করা উচিতঃ
3.Three reclosin / ম্যানুয়াল বন্ধ ত্বরান্বিত tripping, এবং বন্ধ reclosing: ব্যবহারকারী লাইন মেরামত করার পরে শক্তি পাঠায়, যদি তিনি গ্রাউন্ডিং g বিলম্ব সময় অপসারণ করতে ভুলে গেছেন সামঞ্জস্য করা যেতে পারে;
4. জাম্প বন্ধ সার্কিটটি ভুল অপারেশন বিরোধী নকশা গ্রহণ করে এবং জাম্প বিরোধী ফাংশন আছে;
5. শূন্য-ক্রম প্রবাহ অঞ্চল এবং এলাকার বাইরে ত্রুটি মধ্যে পার্থক্য করতে পারেন;
6. রিমোট কন্ট্রোল সুইচটি ভুল অপারেশন রোধ করার জন্য ডিজাইন করা হয়েছে.



প্রয়োগঃ


1সংযোগ বিচ্ছিন্ন সুইচ এবং যোগাযোগ সুইচঃ ZW20-12 ((F) সার্কিট ব্রেকারটি বিদ্যুৎ বিতরণ সিস্টেমের রিং নেটওয়ার্ক কনফিগারেশনে সংযোগ বিচ্ছিন্ন সুইচ বা যোগাযোগ সুইচ হিসাবে ব্যবহার করা যেতে পারে।এটি রক্ষণাবেক্ষণ বা ত্রুটি অবস্থার সময় সার্কিট খোলার এবং বন্ধ করতে সক্ষম.
2স্বয়ংক্রিয় সুইচ ডিভাইসঃ এটি একটি স্বয়ংক্রিয় সুইচ ডিভাইস হিসাবে কাজ করে, যা রিং নেটওয়ার্ক কনফিগারেশনে লোড সুইচিং বাস্তবায়নের অনুমতি দেয়।এই বৈশিষ্ট্যটি বিদ্যুৎ বিতরণের নমনীয়তা এবং দক্ষতা বৃদ্ধি করে.
3সীমানা সুইচঃ পাওয়ার সাপ্লাইয়ের শাখা লাইনে, ZW20-12 ((F) সার্কিট ব্রেকার সীমানা সুইচ বা "ওয়াচডগ" হিসাবে কাজ করতে পারে।" এটি ত্রুটি এবং অস্বাভাবিক অবস্থার বিরুদ্ধে শাখা লাইন পর্যবেক্ষণ এবং রক্ষা করতে সাহায্য করে.
4.Recloser and Sectionalizer: সার্কিট ব্রেকারটি ওভারহেড ডিস্ট্রিবিউশন নেটওয়ার্কে পুনরায় বন্ধক এবং সেক্শনার হিসাবে কাজ করতে পারে।এটি স্বয়ংক্রিয়ভাবে অস্থায়ী ত্রুটির পরে শক্তি পুনরুদ্ধার করে এবং ত্রুটিপূর্ণ বিভাগগুলিকে বিচ্ছিন্ন করে যাতে বন্ধের প্রভাবকে কমিয়ে আনা যায়.



পরিবেশগত অবস্থাঃ

1উচ্চতাঃ ২০০০ মিটার
2. পরিবেশে তাপমাত্রাঃ বাইরের -30°C~+55°C
সর্বোচ্চ বার্ষিক গড় তাপমাত্রা 20°C
সর্বোচ্চ দৈনিক গড় তাপমাত্রা 30°C
3. আপেক্ষিক আর্দ্রতাঃ ৯৫% ((২৫°সি)
4. ভূকম্পন ক্ষমতাঃ ভূমি স্তর ত্বরণ 0.3g
মাটির উল্লম্ব ত্বরণ ০.১৫g
তিনটা সাইনস ওয়েভের জন্য কাজ করে
নিরাপত্তা ফ্যাক্টর ১।67
5ভূমিকম্পের তীব্রতা ৭ ডিগ্রি
6. সর্বোচ্চ দৈনিক তাপমাত্রার পার্থক্যঃ ২৫°C
7ইনস্টলেশনের স্থানঃবাহিরে, 10kv এয়ারলাইন ব্যবহারকারীর দায়িত্ব সীমাবদ্ধকরণ পয়েন্ট
8গ্রাউন্ডিং পদ্ধতিঃনিরপেক্ষ পয়েন্ট স্পর্শ করে না, আর্ক দমন কয়েল গ্রাউন্ডিং এবং কম প্রতিরোধের গ্রাউন্ডিং



টেকনিক্যাল প্যারামিটারঃ



ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।
