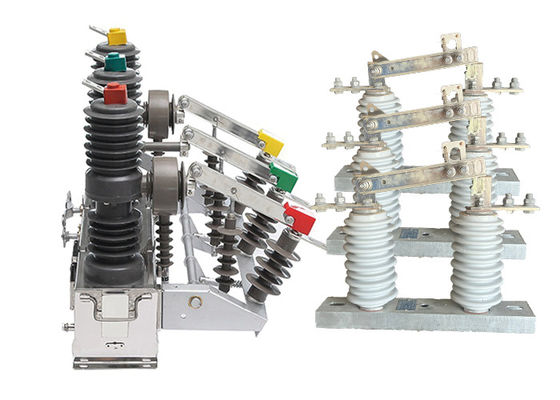

পল মাউন্ট সার্কিট ব্রেকার স্থায়ী ইনস্টলেশন স্বয়ংক্রিয় রিসেট মোড উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ সঙ্গে পরিচালিত

পল মাউন্ট সার্কিট ব্রেকার স্থায়ী ইনস্টলেশন স্বয়ংক্রিয় রিসেট মোড উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ সঙ্গে পরিচালিত

পণ্যের বর্ণনাঃ

ZW32-12 ((F) পল মাউন্ট সার্কিট ব্রেকার এটি বিশেষভাবে বহিরঙ্গন পরিবেশের জন্য ডিজাইন করা হয়েছে। এটিতে বর্ধিত স্থায়িত্ব এবং আবহাওয়া প্রতিরোধের বৈশিষ্ট্য রয়েছে, যা এটিকে বৃষ্টি, আর্দ্রতা,এবং চরম তাপমাত্রাএটি বহিরঙ্গন ইনস্টলেশনে নির্ভরযোগ্য অপারেশন এবং দীর্ঘায়ু নিশ্চিত করে।

এটি ইলেকট্রনিক সিস্টেমে লোড স্ট্রিম, ওভারলোড স্ট্রিম এবং শর্ট সার্কিট স্ট্রিমগুলি কার্যকরভাবে বিরতি এবং বন্ধ করতে সক্ষম। এটি নির্ভরযোগ্য বিচ্ছিন্নতা এবং সুইচিং অপারেশন সরবরাহ করে,বৈদ্যুতিক সিস্টেমের নিরাপত্তা এবং সঠিক কাজ নিশ্চিত করা.

সাবস্টেশন ছাড়াও, ZW32-12 ((F) পল মাউন্ট করা সার্কিট ব্রেকার শিল্প ও খনির উদ্যোগে ব্যাপক প্রয়োগ খুঁজে পায়।এটি এই সুবিধাগুলির বিতরণ ব্যবস্থায় নির্ভরযোগ্য সুরক্ষা এবং নিয়ন্ত্রণ প্রদান করে, মোটর, ট্রান্সফরমার এবং অন্যান্য বৈদ্যুতিক সরঞ্জামগুলিকে অতিরিক্ত বর্তমান এবং শর্ট সার্কিট থেকে রক্ষা করে।এটি শিল্প ও খনির কাজে স্থিতিশীল এবং নিরাপদ বিদ্যুৎ সরবরাহ বজায় রাখতে সহায়তা করে.

এটি বিশেষভাবে গ্রামীণ বিদ্যুৎ গ্রিডগুলিতে ঘন ঘন অপারেশন পরিচালনা করার জন্য ডিজাইন করা হয়েছে। এটি একটি বিভাগের সুইচ হিসাবে কাজ করে, যা বিদ্যুৎ গ্রিডের দক্ষ বিভাজনের অনুমতি দেয়। যখন নিয়ামক দিয়ে সজ্জিত হয়,এটি বিতরণ নেটওয়ার্ককে স্বয়ংক্রিয় করতে সক্ষম করে, গ্রামীণ বিদ্যুৎ ব্যবস্থার নির্ভরযোগ্যতা এবং দক্ষতা বৃদ্ধি করে।

একটি নিয়ামক ইনস্টল করার সাথে সাথে, ZW32-12 ((F) পল মাউন্ট সার্কিট ব্রেকারটি বিদ্যুৎ গ্রিড অপারেশনে নির্বিঘ্নে সংহত করতে পারে। এটি দূরবর্তী পর্যবেক্ষণ, নিয়ন্ত্রণ,এবং বিতরণ নেটওয়ার্কের অটোমেশন, সিস্টেমের পারফরম্যান্স অপ্টিমাইজ করা এবং দক্ষ শক্তি ব্যবস্থাপনা সহজতর করা।

GW9-10 হাই ভোল্টেজ ডিসকানেক্ট সুইচগুলি পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমের প্রয়োজনীয় উপাদান।যেহেতু তারা রক্ষণাবেক্ষণ বা মেরামতের কাজের জন্য নেটওয়ার্কের নির্দিষ্ট অংশগুলিকে বিচ্ছিন্ন করতে দেয়ত্রুটি বা অন্য কোনও অস্বাভাবিক অবস্থার ক্ষেত্রে নেটওয়ার্কের অংশগুলিকে বিচ্ছিন্ন করতেও এগুলি ব্যবহার করা যেতে পারে।

এই সুইচগুলি উচ্চ ভোল্টেজ এবং স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে এবং সাধারণত স্টেইনলেস স্টিল, অ্যালুমিনিয়াম বা তামা যেমন টেকসই এবং শক্তসমর্থ উপকরণ থেকে নির্মিত হয়।এগুলি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে, যেমন চরম তাপমাত্রা, শক্তিশালী বাতাস এবং ভারী বৃষ্টিপাত।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির বিভিন্ন ধরণের রয়েছে, যার মধ্যে রয়েছে এয়ার-ব্রেক সুইচ, তেল-ডুবে থাকা সুইচ এবং গ্যাস-বিচ্ছিন্ন সুইচ। এয়ার-ব্রেক সুইচগুলি সর্বাধিক সাধারণ প্রকার,এবং তারা যোগাযোগের একটি সেট ব্যবহার করে কাজ করে যা শারীরিকভাবে বিচ্ছিন্ন যখন সুইচ খোলা হয়তেল নিমজ্জিত সুইচগুলি সাধারণত উচ্চ ভোল্টেজ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় এবং সুইচটি খোলার সময় আর্কিং প্রতিরোধ করতে তেল দিয়ে ভরা হয়।গ্যাস-বিচ্ছিন্ন সুইচগুলি সুইচ পরিচিতিগুলি বিচ্ছিন্ন করতে সালফার হেক্সাফ্লোরাইড গ্যাস ব্যবহার করে, যা ছোট এবং আরও কমপ্যাক্ট সুইচ ডিজাইনের অনুমতি দেয়।

উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি যথাযথ প্রশিক্ষণপ্রাপ্ত যোগ্য কর্মীদের দ্বারা পরিচালিত এবং রক্ষণাবেক্ষণ করা উচিত। এই সুইচগুলির সাথে কাজ করার সময় নিরাপত্তা পদ্ধতি অনুসরণ করা উচিত,যথাযথ ব্যক্তিগত সুরক্ষা সরঞ্জাম ব্যবহার এবং সরঞ্জামগুলির দুর্ঘটনাক্রমে জ্বালানি রোধ করার জন্য লকআউট / ট্যাগ আউট পদ্ধতি অনুসরণ করা সহউচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলির নিয়মিত রক্ষণাবেক্ষণ এবং পরীক্ষা করাও গুরুত্বপূর্ণ যাতে তারা সঠিকভাবে কাজ করে এবং ব্যবহারের জন্য নিরাপদ।

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।

কন্ট্রোলারের ভূমিকা:

1. 485 / 232 যোগাযোগ ইন্টারফেসের সাথে, বা অপটিক্যাল ফাইবারের মাধ্যমে, ওয়্যারলেস রিমোট মনিটরিং; পুনরায় বন্ধ করার পরে ত্বরণ ফাংশন; যখন সুইচ ভারী হয়,স্থায়ী ত্রুটির ক্ষেত্রে অটোমেটিক অ্যাক্সিলারেশন ট্রিপিং;

2. রিমোট / ম্যানুয়াল বন্ধ করার জন্য ত্বরান্বিত tripping, এবং বন্ধ পুনরায় বন্ধঃ ব্যবহারকারী লাইন মেরামত করার পরে শক্তি পাঠায়, যদি তিনি গ্রাউন্ডিং সুইচ অপসারণ করতে ভুলবেন, ত্বরান্বিত tripping উচিত।

3. তিন পুনরায় বন্ধ করার বিলম্ব সময় নিয়ন্ত্রিত হতে পারে;

4. জাম্প বন্ধ সার্কিটটি ভুল অপারেশন বিরোধী নকশা গ্রহণ করে এবং জাম্প বিরোধী ফাংশন আছে;

5. শূন্য-ক্রম প্রবাহ অঞ্চল এবং এলাকার বাইরে ত্রুটি মধ্যে পার্থক্য করতে পারেন;

6. রিমোট কন্ট্রোল সুইচটি ভুল অপারেশন রোধ করার জন্য ডিজাইন করা হয়েছে.

স্থানঃ

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার এবং বহিরঙ্গন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন আইসোলেটরের মধ্যে সম্পর্ক বিদ্যুৎ ব্যবস্থায় তাদের পরিপূরক ভূমিকা রয়েছেঃ

সার্কিট বিচ্ছিন্নতাঃ ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক অপারেশনের সময় বা ত্রুটির ক্ষেত্রে বৈদ্যুতিক সার্কিট বিচ্ছিন্ন করার জন্য দায়ী।এটি বর্তমান প্রবাহ বিরতি প্রাথমিক উপায় হিসাবে কাজ করেএর বিপরীতে, সংযোগ বিচ্ছিন্নকারীটি রক্ষণাবেক্ষণ বা মেরামত কার্যক্রমের সময় সার্কিটটিকে পাওয়ার উত্স থেকে বিচ্ছিন্ন করতে ব্যবহৃত হয়।এটি শারীরিকভাবে সার্কিট খোলার দ্বারা নিরাপত্তা একটি অতিরিক্ত স্তর প্রদান করে.

সমন্বয়: উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী প্রায়ই একসাথে কাজ করার জন্য সমন্বয় করা হয়।সার্কিট ব্রেকার ত্রুটি সনাক্ত এবং বর্তমান প্রবাহ বাধা করার জন্য ট্রিপিং জন্য দায়ী, যখন সংযোগ বিচ্ছিন্নকারী শারীরিকভাবে সার্কিট বিচ্ছিন্ন এবং সংযোগ বিচ্ছিন্ন একটি দৃশ্যমান ইঙ্গিত প্রদান করতে ব্যবহৃত হয়।

নিরাপত্তা ও রক্ষণাবেক্ষণঃ রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা নিশ্চিত করতে সংযোগ বিচ্ছিন্নকারী একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।ডিসকানেক্ট আইসোলেটর সার্কিটটি খুলতে এবং একটি দৃশ্যমান বায়ু ফাঁক সরবরাহ করতে কাজ করেএটি নিশ্চিত করে যে সরঞ্জামটি শক্তিহীন এবং কাজ করার জন্য নিরাপদ। অন্যদিকে, ভ্যাকুয়াম সার্কিট ব্রেকারটি স্বাভাবিক ক্রিয়াকলাপের সময় এবং ত্রুটির ক্ষেত্রে সিস্টেমটিকে রক্ষা করে।

GW9 সিরিজের আউটডোর ডিসকানেক্টর সুইচ চালু করা

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40466882-electrical-high-voltage-isolator-switch-gw9-series-630a-gray-color-overhead-line-group-diconnect-swi.html

বৈশিষ্ট্যঃ

1. উচ্চ সিলিং পারফরম্যান্স সহ তিন-পর্ব স্তম্ভের ধরণের সম্পূর্ণ বন্ধ কাঠামো।

A. স্থিতিশীল এবং নির্ভরযোগ্য ব্রেকিং কর্মক্ষমতা, কোন জ্বলন বা বিস্ফোরণ ঝুঁকি; রক্ষণাবেক্ষণ মুক্ত, ছোট আকার, হালকা ও দীর্ঘ সেবা জীবন।

B. শক্তিশালী আর্দ্রতা এবং শিশির প্রতিরোধের কর্মক্ষমতা, বিশেষ করে ঠান্ডা বা আর্দ্র এলাকায় ব্যবহারের জন্য উপযুক্ত।

C. ভাল নিরোধক কর্মক্ষমতা, উচ্চ তাপমাত্রা প্রতিরোধের, ইউভি প্রতিরোধের, এবং বয়স প্রতিরোধের সঙ্গে আমদানিকৃত উপকরণ।

2কার্যকর এবং নির্ভরযোগ্য ক্ষুদ্রতর স্প্রিং অপারেটিং প্রক্রিয়া।

A. এনার্জি স্টোরেজ মোটরটি খোলার এবং বন্ধ করার জন্য কম শক্তি খরচ করে; প্রক্রিয়াটি কম উপাদান সহ একটি সরাসরি ট্রান্সমিশন পদ্ধতি গ্রহণ করে, যার ফলে উচ্চ নির্ভরযোগ্যতা হয়।

B. অপারেটিং মেশিনটি একটি সিল বক্সে স্থাপন করা হয় যাতে কার্যকরভাবে মরিচা প্রতিরোধ করা যায় এবং মেশিনের নির্ভরযোগ্যতা উন্নত হয়।

3. সুবিধাজনক এবং নমনীয় নিয়ন্ত্রণ এবং বিনামূল্যে সমন্বয় কর্মক্ষমতা।

A. এটি ব্রেকিংয়ের জন্য ম্যানুয়ালি পরিচালিত হতে পারে বা খোলা এবং বন্ধ করার জন্য বৈদ্যুতিকভাবে পরিচালিত হতে পারে, পাশাপাশি দূরবর্তী অবস্থান থেকে দূরবর্তীভাবে নিয়ন্ত্রিত হতে পারে।

B. এটি একটি স্বয়ংক্রিয় পুনরায় বন্ধক বা সেকশনারাইজার গঠনের জন্য বিতরণ অটোমেশন অর্জনের জন্য একটি বুদ্ধিমান নিয়ামকের সাথে যুক্ত হতে পারে বা পুনরায় বন্ধক নিয়ামকের সাথে একত্রিত হতে পারে।

C. এটি ওভারকরেন্ট বা শর্ট সার্কিট সুরক্ষার জন্য দ্বি-ফেজ বা তিন-ফেজ বর্তমান ট্রান্সফরমার দিয়ে সজ্জিত হতে পারে।

D.এটি বুদ্ধিমান নিয়ামকদের জন্য বর্তমান অধিগ্রহণ সংকেত সরবরাহ করতে পারে এবং ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে মিটারিং বর্তমান ট্রান্সফরমার দিয়ে সজ্জিত হতে পারে।

E. এটি একটি অন্তর্নির্মিত অ্যান্টি-মাইসোপারেশন ইন্টারলকিং ডিভাইস সহ একটি তিন-ফেজ ইন্টারলকিং বিচ্ছিন্নতা সুইচ দিয়ে সজ্জিত করা যেতে পারে;এটি সহজ রক্ষণাবেক্ষণের জন্য সার্জ আরাস্টার স্তম্ভ বিচ্ছিন্নকারী সঙ্গে ইনস্টল করা যেতে পারে.

গঠনঃ

লোড সুইচ তিনটি অংশ নিয়ে গঠিতঃ স্তম্ভ, বেস এবং ইনস্টলেশন, ফিক্সিং এবং উত্তোলনের জন্য সাসপেনশন।

1একটি ভ্যাকুয়াম আর্ক দমন চেম্বার সঙ্গে স্তম্ভ-মাউন্ট উচ্চ-ভোল্টেজ লোড সুইচ একটি স্থিতিশীল এবং নির্ভরযোগ্য ব্রেকিং কর্মক্ষমতা আছে। এটি কোন জ্বলন বা বিস্ফোরণ ঝুঁকি বৈশিষ্ট্য, নিরাপত্তা,রক্ষণাবেক্ষণ মুক্ত, ছোট আকার, হালকা ওজন, এবং দীর্ঘ সেবা জীবন।

2লোড সুইচ একটি সম্পূর্ণ বন্ধ কাঠামো গ্রহণ করে যা ভাল সিলিং কর্মক্ষমতা, আর্দ্রতা এবং শিশির প্রতিরোধ ক্ষমতা, উচ্চ তাপমাত্রা এবং আর্দ্র এলাকায় ব্যবহারের জন্য উপযুক্ত।

3লোড সুইচটি খোলা এবং বন্ধ করার জন্য ম্যানুয়ালি বা বৈদ্যুতিকভাবে পরিচালিত হতে পারে এবং এটি রিমোট কন্ট্রোলও হতে পারে।

4অপারেটিং মেশিনটি উদ্ভাবনী, সহজ, নির্ভরযোগ্য, কমপ্যাক্ট আকারের এবং 10,000 অপারেশন পর্যন্ত একটি যান্ত্রিক জীবন আছে। শক্তি সঞ্চয়কারী মোটর একটি DC স্থায়ী চৌম্বক মোটর,এবং ভোল্টেজ স্তর -220V থেকে নির্বাচন করা যেতে পারে, ১১০ ভোল্ট, ৪৮ ভোল্ট, অথবা ২৪ ভোল্ট।

প্রয়োগঃ

1. সাবস্টেশনঃ এটি মাঝারি ভোল্টেজ পাওয়ার বিতরণের সুরক্ষা এবং নিয়ন্ত্রণের জন্য অভ্যন্তরীণ এবং বহিরঙ্গন উভয় সাবস্টেশনেই ব্যবহৃত হয়।ভ্যাকুয়াম সার্কিট ব্রেকার ত্রুটি স্রোত নির্ভরযোগ্য বাধা নিশ্চিত, ওভারলোড স্ট্রিম, এবং লোড স্ট্রিম, সাবস্টেশন সরঞ্জাম রক্ষা।

2শিল্প ও খনিজ উদ্যোগঃ ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকারটি শিল্প ও খনিজ উদ্যোগের বিতরণ সিস্টেমে মোটর, ট্রান্সফরমার,ওভারকরেন্ট এবং শর্ট সার্কিট থেকে অন্যান্য বৈদ্যুতিক সরঞ্জামএটি এই সব সুবিধাগুলিতে বিদ্যুৎ সরবরাহের স্থিতিশীলতা এবং নিরাপত্তা বজায় রাখতে সাহায্য করে।

3গ্রামীণ বিদ্যুৎ নেটওয়ার্কঃ ঘন ঘন অপারেশন সহ্য করার ক্ষমতা কারণে, ভ্যাকুয়াম সার্কিট ব্রেকার গ্রামীণ বিদ্যুৎ নেটওয়ার্কে প্রয়োগের জন্য উপযুক্ত। এটি একটি বিভাগ সুইচ হিসাবে ব্যবহার করা যেতে পারে,বিদ্যুৎ নেটওয়ার্কের কার্যকর বিভাজনকে অনুমতি দেয়এছাড়াও, যখন এটি একটি নিয়ামক দিয়ে সজ্জিত হয়, তখন এটি বিতরণ নেটওয়ার্কের অটোমেশন সক্ষম করে, গ্রামীণ বিদ্যুৎ ব্যবস্থার নির্ভরযোগ্যতা এবং দক্ষতা উন্নত করে।

4বাণিজ্যিক ভবনঃ ভ্যাকুয়াম সার্কিট ব্রেকারটি বিদ্যুৎ বিতরণ এবং সুরক্ষার জন্য বাণিজ্যিক ভবনেও ব্যবহৃত হয়। এটি বৈদ্যুতিক সিস্টেমগুলির নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।সরঞ্জাম ক্ষতি প্রতিরোধ এবং ডাউনটাইম কমাতে.

5রেলওয়ে সিস্টেমঃ ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকারটি ইলেকট্রিক ইনস্টলেশনগুলির সুরক্ষা এবং নিয়ন্ত্রণের জন্য রেলওয়ে সিস্টেমেও ব্যবহৃত হয়, যার মধ্যে সিগন্যালিং সিস্টেম, ট্র্যাকশন পাওয়ার সাপ্লাই,এবং সাবস্টেশনএটি রেলওয়ে অবকাঠামোর নিরাপদ ও নির্ভরযোগ্য অপারেশন নিশ্চিত করে, সিস্টেমের সামগ্রিক দক্ষতা এবং কর্মক্ষমতা অবদান রাখে।

6তেল ও গ্যাস শিল্পঃ তেল ও গ্যাস শিল্পে শূন্য সার্কিট ব্রেকার ব্যবহার করা হয় শোধনাগার, পাইপলাইন এবং অফশোর প্ল্যাটফর্মগুলিতে বৈদ্যুতিক সরঞ্জাম সুরক্ষার জন্য।এটি বিপজ্জনক পরিবেশে নিরাপদ অপারেশন নিশ্চিত করে এবং সম্ভাব্য বৈদ্যুতিক ত্রুটির বিরুদ্ধে রক্ষা করে.

টেকনিক্যাল প্যারামিটারঃ

ZW32-12

জি ডব্লিউ ৯-১০
