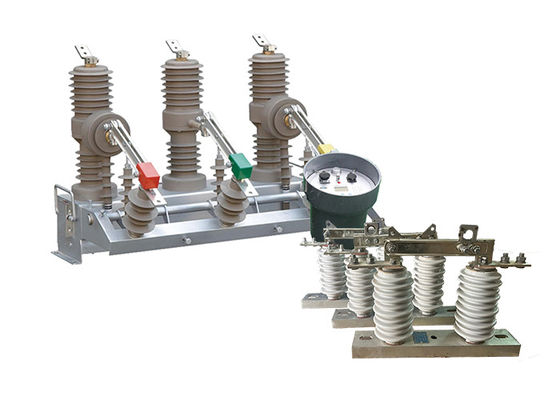

15 কেভি এইচভি মেরু মাউন্ট সার্কিট ব্রেকার স্বয়ংক্রিয় পুনরায় সেট সার্কিট ব্রেকার সিরামিক হুকস্টিক সহ বিতরণ সিস্টেমের জন্য

15 কেভি এইচভি মেরু মাউন্ট সার্কিট ব্রেকার স্বয়ংক্রিয় পুনরায় সেট সার্কিট ব্রেকার সিরামিক হুকস্টিক সহ বিতরণ সিস্টেমের জন্য

পণ্যের বর্ণনাঃ

জেডডাব্লু 32-12 মেরু-মাউন্ট করা সার্কিট ব্রেকারটি বহিরঙ্গন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা একটি শক্তিশালী বিতরণ সরঞ্জাম। এটি 12 কেভি এবং 50Hz এর তিন-ফেজ এসি ফ্রিকোয়েন্সির একটি নামমাত্র ভোল্টেজে কাজ করে।এই সার্কিট ব্রেকার প্রধানত বিরতি এবং লোড বর্তমান বন্ধ করতে ব্যবহৃত হয়ইলেকট্রনিক সিস্টেমের মধ্যে ওভারলোড বর্তমান এবং শর্ট সার্কিট বর্তমান।

ZW32-12 সার্কিট ব্রেকারের মূল সুবিধাগুলির মধ্যে একটি হল এর বহুমুখিতা। এটি সাবস্টেশন, শিল্প ও খনির উদ্যোগের বিতরণ সিস্টেম সহ বিভিন্ন সেটিংসে ব্যাপকভাবে ব্যবহৃত হয়,এবং গ্রামীণ বিদ্যুৎ নেটওয়ার্কএটি সুরক্ষা এবং নিয়ন্ত্রণের বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য এটি একটি উপযুক্ত পছন্দ করে।

উপরন্তু, ZW32-12 সার্কিট ব্রেকার একটি বিভাগ সুইচ হিসাবে কাজ করতে পারে, দক্ষ শক্তি গ্রিড অপারেশন অনুমতি দেয়। এই ভাবে এটি ব্যবহার করে,একটি বিতরণ নেটওয়ার্কের নির্দিষ্ট অংশগুলি রক্ষণাবেক্ষণ বা ত্রুটি পরিচালনার উদ্দেশ্যে বিচ্ছিন্ন করা যেতে পারে.

তার কার্যকারিতা আরও উন্নত করার জন্য, ZW32-12 সার্কিট ব্রেকারটি একটি নিয়ামকের সাথে সংহত করা যেতে পারে। এই সংহতকরণ বিতরণ নেটওয়ার্ক অটোমেশন অর্জন করতে সক্ষম করে,রিমোট কন্ট্রোলের সুবিধাএই বৈশিষ্ট্যটি বিতরণ নেটওয়ার্কের সামগ্রিক দক্ষতা এবং নির্ভরযোগ্যতার জন্য অবদান রাখে।

জিডাব্লু 9-10 সিরিজের হুকস্টিক হ'ল একটি ধরণের বহনযোগ্য ডিভাইস যা রক্ষণাবেক্ষণ, মেরামত বা জরুরী উদ্দেশ্যে বৈদ্যুতিক বিতরণ লাইনগুলি বিচ্ছিন্ন এবং গ্রাউন্ডিংয়ের জন্য ব্যবহৃত হয়।এটি একটি বহুমুখী সরঞ্জাম যা বিভিন্ন অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে, যার মধ্যে রয়েছে এয়ারহেড ডিস্ট্রিবিউশন লাইন, সাবস্টেশন এবং শিল্প সুবিধা।

দ্যহুকস্টিকএটি একক ব্যক্তির দ্বারা পরিচালিত হওয়ার জন্য ডিজাইন করা হয়েছে, যা ব্যবহার এবং চালনা সহজ করে তোলে। এটি একটি টেলিস্কোপিং ফাইবারগ্লাস মেরু গঠিত, যা বৈদ্যুতিক সরঞ্জাম পৌঁছানোর জন্য প্রসারিত করা যেতে পারে,এবং একটি সেট বিনিময়যোগ্য সংযুক্তি, যা ব্যবহারকারীকে বিভিন্ন কাজ সম্পাদন করতে দেয়, যেমন সুইচ এবং গ্রাউন্ডিং লাইন খোলা বা বন্ধ করা।

হুকস্টিকটি বৈদ্যুতিক সার্কিটে একটি দৃশ্যমান বিরতি প্রদানের জন্য ডিজাইন করা হয়েছে, যা বিদ্যুৎ সরবরাহকারী সরঞ্জামগুলির সাথে দুর্ঘটনাক্রমে যোগাযোগের বিরুদ্ধে রক্ষা করতে সহায়তা করে।এটি কঠোর পরিবেশগত অবস্থার প্রতিরোধের জন্যও ডিজাইন করা হয়েছে, যেমন শক্তিশালী বাতাস, বৃষ্টি এবং তুষারপাত, এটি বহিরঙ্গন পরিবেশে ব্যবহারের জন্য উপযুক্ত।

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে GW9-10 সিরিজের আইসোলেটার সুইচ ব্যবহারের দ্বৈত প্রভাব।

কন্ট্রোলারের ভূমিকা:

কন্ট্রোলারটি একটি 485/232 ইন্টারফেসের মাধ্যমে যোগাযোগ সমর্থন করে, যা দূরবর্তী পর্যবেক্ষণ এবং নিয়ন্ত্রণের অনুমতি দেয়। এটি ফাইবার অপটিক বা ওয়্যারলেস সংযোগের মাধ্যমেও যোগাযোগ করতে পারে।

যখন একটি ভারী সুইচ সনাক্ত করা হয়, ডিভাইসটি স্থায়ী ত্রুটির ক্ষেত্রে স্বয়ংক্রিয়ভাবে ট্রিপিং প্রক্রিয়াটি ত্বরান্বিত করে। এই বৈশিষ্ট্যটি এই জাতীয় পরিস্থিতিতে সিস্টেমকে ক্ষতি থেকে রক্ষা করতে সহায়তা করে।

রিমোট / ম্যানুয়াল বন্ধ এবং পুনরায় বন্ধঃ ব্যবহারকারীর কাছে দূরবর্তী বা ম্যানুয়ালি সার্কিট বন্ধ এবং পুনরায় বন্ধ করার বিকল্প রয়েছে।যদি ব্যবহারকারী একটি লাইন মেরামত করার পরে শক্তি পুনরুদ্ধার করার সময় গ্রাউন্ডিং সুইচ অপসারণ করতে ভুলে যায়, ডিভাইসটি নিরাপত্তার জন্য ট্রিপিং প্রক্রিয়াটি ত্বরান্বিত করতে পারে।

এটি তিনটি পুনরায় বন্ধ করার বিলম্বের সময় সামঞ্জস্য করার অনুমতি দেয়। এই বৈশিষ্ট্যটি একটি ত্রুটির পরে সার্কিটটি পুনরায় বন্ধ করার আগে উপযুক্ত বিলম্ব নির্ধারণে নমনীয়তা সরবরাহ করে।

কন্ট্রোলারের জাম্প বন্ধ সার্কিটটিতে একটি অ্যান্টি-মাইস অপারেশন ডিজাইন অন্তর্ভুক্ত রয়েছে। এতে সার্কিটের অনিচ্ছাকৃত বন্ধ হওয়া রোধ করার জন্য একটি অ্যান্টি-জাম্প ফাংশন অন্তর্ভুক্ত রয়েছে।

নিয়ামক শূন্য-ক্রমানুসারে বর্তমানের উপর ভিত্তি করে জোনের মধ্যে এবং জোনের বাইরে ত্রুটিগুলির মধ্যে পার্থক্য করতে পারে।এই ক্ষমতা ত্রুটিগুলির অবস্থান সনাক্ত করতে সহায়তা করে এবং আরও লক্ষ্যবস্তু সমস্যা সমাধান এবং রক্ষণাবেক্ষণের অনুমতি দেয়.

ভুল অপারেশন প্রতিরোধঃ রিমোট কন্ট্রোল সুইচটি ভুল অপারেশন প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। এই নকশা বৈশিষ্ট্যটি নিশ্চিত করে যে সুইচটি দুর্ঘটনাক্রমে ট্রিগার হয় না,এতে অনিচ্ছাকৃত কর্মের ঝুঁকি হ্রাস পায়.

গঠনঃ

লোড ব্রেক সুইচটি মাউন্ট, ফিক্সিং এবং উত্তোলনের জন্য স্তম্ভ, বেস এবং সাসপেনশন নিয়ে গঠিত।

1ভ্যাকুয়াম ইন্টারপুটারের সাথে সজ্জিত কলাম উচ্চ ভোল্টেজ লোড ব্রেক সুইচ স্থিতিশীল এবং নির্ভরযোগ্য ব্রেকিং কর্মক্ষমতা আছে, কোন ignition এবং বিস্ফোরণ ঝুঁকি, নিরাপত্তা, রক্ষণাবেক্ষণ মুক্ত, ছোট আকার,হালকা ওজন এবং দীর্ঘ সেবা জীবনইত্যাদি।

বৈশিষ্ট্য.

2. লোড ব্রেক সুইচটি সম্পূর্ণরূপে আবদ্ধ, ভাল টাইটনেস, আর্দ্রতা প্রতিরোধী এবং ডিহুমিডিফাইং। এটি গরম এবং আর্দ্র অঞ্চলে ব্যবহারের জন্য উপযুক্ত।

3লোড ব্রেক সুইচ বন্ধ এবং খোলা ম্যানুয়াল বা বৈদ্যুতিক বা দূরবর্তীভাবে পরিচালিত করা যেতে পারে।

4. অপারেটিং প্রক্রিয়াটি নতুন, সহজ, নির্ভরযোগ্য, ছোট আকারের, যান্ত্রিক জীবন 10,000 বার পর্যন্ত, শক্তি সঞ্চয়কারী মোটর একটি ডিসি স্থায়ী চৌম্বক মোটর,ভোল্টেজ স্তর -220V-110V-48V-24V যা নির্বাচন করা যেতে পারে.

উপকারিতা:

1ছোট আকারঃ ডিভাইসটি একটি কম্প্যাক্ট ফর্ম ফ্যাক্টর দিয়ে ডিজাইন করা হয়েছে, যা সীমিত স্থান পরিবেশে সহজ ইনস্টলেশনের অনুমতি দেয়।এর ছোট আকার এটি অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে স্থান একটি সীমাবদ্ধতা.

2হালকা ওজনঃ ডিভাইসটি হালকা, যা পরিবহন এবং ইনস্টলেশনকে সহজ করে তোলে।এটি হ্যান্ডলিংয়ের সময় শারীরিক বোঝা হ্রাস করে এবং বিদ্যমান সিস্টেমে মাউন্ট বা সংহত করা সহজ করে তোলে.

3. রক্ষণাবেক্ষণ-মুক্তঃ ডিভাইসটি ন্যূনতম রক্ষণাবেক্ষণের জন্য ডিজাইন করা হয়েছে। এটি টেকসই উপাদানগুলির সাথে নির্মিত এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য অনুকূলিত,ঘন ঘন পরিদর্শন বা প্রতিস্থাপনের প্রয়োজন হ্রাস করাএই বৈশিষ্ট্যটি রক্ষণাবেক্ষণের কাজে সময় এবং সম্পদ সাশ্রয় করে।

4অ্যান্টি-কন্ডেনসেশনঃ ডিভাইসে কন্ডেনসেশন প্রতিরোধের ব্যবস্থা রয়েছে। এটিতে আর্দ্রতা জমা হওয়ার ঝুঁকি হ্রাস করার জন্য সিলিং বা নিরোধক হিসাবে প্রতিরক্ষামূলক বৈশিষ্ট্য অন্তর্ভুক্ত রয়েছে।এটি সর্বোত্তম কর্মক্ষমতা বজায় রাখতে সাহায্য করে এবং আর্দ্রতা দ্বারা সৃষ্ট সম্ভাব্য ক্ষতি থেকে অভ্যন্তরীণ উপাদান রক্ষা করে.

5. প্রতিকূল আবহাওয়া এবং নোংরা পরিবেশের সাথে খাপ খাইয়ে নেওয়াঃ ডিভাইসটি চ্যালেঞ্জিং আবহাওয়া পরিস্থিতি যেমন চরম তাপমাত্রা, আর্দ্রতা, বা ধুলো এবং ময়লা এক্সপোজার সহ্য করতে ডিজাইন করা হয়েছে।এর শক্তিশালী নির্মাণ এবং সুরক্ষা বৈশিষ্ট্যগুলি প্রতিকূল পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করে, ত্রুটি বা পারফরম্যান্সের অবনতির ঝুঁকি হ্রাস করে।

প্রয়োগঃ

1বিদ্যুৎ বিতরণ সিস্টেমঃ সার্কিট ব্রেকারটি পাওয়ার বিতরণ নেটওয়ার্ক, সাবস্টেশন, সুইচগ্রিপ এবং বিতরণ প্যানেল সহ ব্যবহার করা যেতে পারে।এর বুদ্ধিমান নিয়ন্ত্রণ বৈশিষ্ট্য উন্নত পর্যবেক্ষণ এবং সুরক্ষা ক্ষমতা প্রদান করে, যা বিতরণ ব্যবস্থার দক্ষ ও নির্ভরযোগ্য কাজকে সম্ভব করে।

2শিল্প স্থাপনাঃ সার্কিট ব্রেকারটি শিল্পের পরিবেশের বৈদ্যুতিক সরঞ্জাম এবং যন্ত্রপাতি রক্ষা করার জন্য উপযুক্ত। এটি মোটর নিয়ন্ত্রণ কেন্দ্র, নিয়ন্ত্রণ প্যানেল,এবং প্রক্রিয়া অটোমেশন সিস্টেম, সমালোচনামূলক শিল্প প্রক্রিয়াগুলির নিরাপত্তা এবং নিরবচ্ছিন্ন অপারেশন নিশ্চিত করে।

3. পুনর্নবীকরণযোগ্য শক্তি সিস্টেমঃ সার্কিট ব্রেকারটি পুনর্নবীকরণযোগ্য শক্তি সিস্টেম যেমন সৌর বিদ্যুৎ কেন্দ্র এবং বায়ু খামারগুলিতে ব্যবহারের জন্য উপযুক্ত। এটি সঠিক ত্রুটি সনাক্তকরণ এবং দ্রুত ট্রিগিং সরবরাহ করে,সংবেদনশীল পুনর্নবীকরণযোগ্য শক্তির সরঞ্জামগুলির সুরক্ষা নিশ্চিত করা এবং অতিরিক্ত লোড বা ত্রুটির কারণে ক্ষতির প্রতিরোধ করা.

4বৈদ্যুতিক যানবাহন চার্জিং স্টেশনঃ বৈদ্যুতিক যানবাহন (ইভি) এর ক্রমবর্ধমান গ্রহণের সাথে সাথে ইভি চার্জিং স্টেশনে বুদ্ধিমান স্থায়ী চৌম্বকীয় সার্কিট ব্রেকার ব্যবহার করা যেতে পারে।এটি অতিরিক্ত বর্তমান এবং শর্ট সার্কিট বিরুদ্ধে দ্রুত এবং সঠিক সুরক্ষা প্রদান করে, নিরাপদ এবং নির্ভরযোগ্য চার্জিং অপারেশন নিশ্চিত করে।

5. শক্তি ব্যবস্থাপনা সিস্টেম: সার্কিট ব্রেকারের বুদ্ধিমান নিয়ন্ত্রণ বৈশিষ্ট্যগুলি এটিকে শক্তি ব্যবস্থাপনা সিস্টেমের সাথে সামঞ্জস্যপূর্ণ করে তোলে।এটি স্মার্ট হোম বা বিল্ডিং অটোমেশন সিস্টেমে সংহত করা যেতে পারে শক্তি খরচ অপ্টিমাইজ করার জন্য, বৈদ্যুতিক পরামিতি পর্যবেক্ষণ, এবং লোড শ্যাডিং বা চাহিদা প্রতিক্রিয়া ফাংশন সক্ষম।

অবস্থা:

1.উচ্চতাঃ ২ হাজার মিটারের বেশি নয়;

2তাপমাত্রাঃ -৪৫ ডিগ্রি সেলসিয়াস ~ +৪০ ডিগ্রি সেলসিয়াস। দৈনিক তাপমাত্রার পার্থক্যঃ ২৫ ডিগ্রি সেলসিয়াস;

3বাতাসের গতিঃ ৩৫ মিটার / সেকেন্ডের বেশি নয়

4. কোন জ্বলনযোগ্য, বিস্ফোরক বিপজ্জনক রাসায়নিক ক্ষয় এবং শক্তিশালী কম্পন জায়গা।

টেকনিক্যাল প্যারামিটারঃ

ZW32-12

জি ডব্লিউ ৯-১০
