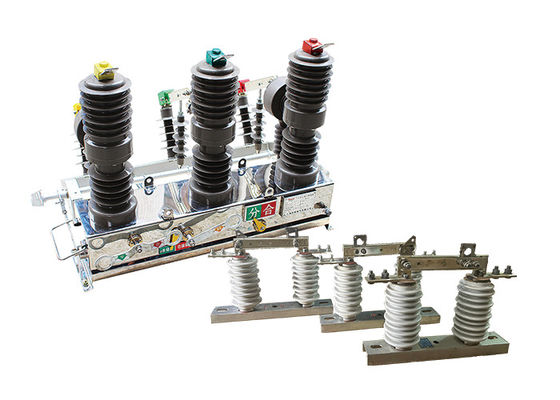

ZW32-12 সিরিজ পল মাউন্ট করা স্বয়ংক্রিয় সার্কিট ব্রেকার সহজ অপারেশন GB1984 / GB11022 বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচ সহ

ZW32-12 সিরিজ পল মাউন্ট করা স্বয়ংক্রিয় সার্কিট ব্রেকার সহজ অপারেশন GB1984 / GB11022 বহিরঙ্গন সংযোগ বিচ্ছিন্ন সুইচ সহ

পণ্যের বর্ণনাঃ

জেডডাব্লু 32-12 মেরু মাউন্ট সার্কিট ব্রেকার একটি স্থির ভোল্টেজ 12 কেভি, তিন-ফেজ এসি 50Hz বহিরঙ্গন বিতরণ সরঞ্জাম। এটি প্রধানত ব্রেকিং এবং বন্ধ লোড বর্তমানের জন্য ব্যবহৃত হয়,ওভারলোড বর্তমান এবং শর্ট সার্কিট বর্তমান- ইউটিলিটি মডেলটি সাবস্টেশন এবং শিল্প ও খনির উদ্যোগের বিতরণ ব্যবস্থায় সুরক্ষা এবং নিয়ন্ত্রণের জন্য উপযুক্ত,এবং যেখানে গ্রামীণ বিদ্যুৎ নেটওয়ার্ক প্রায়ই কাজ করে. এটি বিদ্যুৎ গ্রিডের সেগমেন্ট সুইচটিও পরিচালনা করতে পারে এবং নিয়ামকটি ইনস্টল করার পরে এটি বিতরণ নেটওয়ার্কের অটোমেশন উপলব্ধি করতে পারে।

GW9-10 উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ একটি বৈদ্যুতিক সুইচ যা রক্ষণাবেক্ষণ বা মেরামতের উদ্দেশ্যে বৈদ্যুতিক নেটওয়ার্ক বা সিস্টেমের একটি বিভাগকে বাকি সিস্টেম থেকে বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়েছে।এটি সাধারণত উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমে ব্যবহৃত হয়.

সুইচটি স্বাভাবিক বা অস্বাভাবিক অবস্থার অধীনে খোলা এবং বন্ধ করার জন্য ডিজাইন করা হয়েছে, যেমন একটি ত্রুটি বা অতিরিক্ত বর্তমান। যখন সুইচ খোলা থাকে,এটি শারীরিকভাবে নেটওয়ার্কের বাকি অংশ থেকে সিস্টেমের বিভাগটি বিচ্ছিন্ন করে, এই অংশে বিদ্যুৎ প্রবাহ রোধ করে।

উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচগুলি সাধারণত 600 ভোল্ট এবং 765,000 ভোল্টের মধ্যে ভোল্টেজে কাজ করার জন্য ডিজাইন করা হয় এবং সেগুলি ম্যানুয়াল বা স্বয়ংক্রিয়ভাবে পরিচালিত হতে পারে।এগুলি সাধারণত সাবস্টেশনে বা বিদ্যুৎ খুঁটির উপরে ইনস্টল করা হয়, এবং তারা বিদ্যুৎ নেটওয়ার্ক অবকাঠামোর একটি গুরুত্বপূর্ণ উপাদান।

ব্যবহারের দ্বৈত প্রভাব যখন সার্কিট ব্রেকার ব্যবহারডি আইসোলেশন সংযোগ বিচ্ছিন্নকরণ সঙ্গে!

গঠনঃ

1ফ্রেমঃ ফ্রেমটি সার্কিট ব্রেকারের প্রধান কাঠামোগত উপাদান হিসাবে কাজ করে, অভ্যন্তরীণ উপাদানগুলির জন্য সমর্থন এবং আবাসন সরবরাহ করে।

2বর্তমান বহনকারী উপাদানঃ এই উপাদানগুলির মধ্যে যোগাযোগ, কন্ডাক্টর এবং বর্তমান বহনকারী অংশগুলি অন্তর্ভুক্ত রয়েছে যা সার্কিট ব্রেকারের মাধ্যমে বৈদ্যুতিক পথ গঠন করে।তারা বর্তমান প্রবাহ পরিচালনা এবং বিরতি জন্য দায়ী.

3স্থায়ী চৌম্বক সমাবেশঃ স্থায়ী চৌম্বক সমাবেশ সার্কিট ব্রেকারের একটি গুরুত্বপূর্ণ উপাদান।এটি স্থায়ী চুম্বকগুলির সমন্বয়ে গঠিত যা সার্কিট ব্রেকারের ট্রিপিং অ্যাকশন নিয়ন্ত্রণের জন্য একটি চৌম্বকীয় ক্ষেত্র তৈরি করে. চুম্বকগুলি যথাযথ এবং সুনির্দিষ্ট অপারেশনের জন্য পছন্দসই চৌম্বকীয় শক্তি সরবরাহ করার জন্য সাবধানে স্থাপন করা হয়।

4ট্রিপিং মেকানিজমঃ ত্রুটি বা অতিরিক্ত লোডের অবস্থা সনাক্ত হলে সার্কিট ব্রেকারটি খোলার জন্য ট্রিপিং মেকানিজম দায়ী।একটি বুদ্ধিমান স্থায়ী চৌম্বকীয় সার্কিট ব্রেকার, স্মার্ট কন্ট্রোল সিস্টেম থেকে প্রাপ্ত ত্রুটি সংকেতগুলিতে দ্রুত এবং সঠিকভাবে প্রতিক্রিয়া জানাতে ট্রিপিং প্রক্রিয়াটি ডিজাইন করা হয়েছে।

5. ইন্টেলিজেন্ট কন্ট্রোল সিস্টেম: ইন্টেলিজেন্ট কন্ট্রোল সিস্টেম হল সার্কিট ব্রেকারের মস্তিষ্ক। এতে সাধারণত মাইক্রোপ্রসেসর, সেন্সর,এবং অন্যান্য ইলেকট্রনিক উপাদান যা বৈদ্যুতিক পরামিতি পর্যবেক্ষণ, ত্রুটি অবস্থা বিশ্লেষণ, এবং সার্কিট ব্রেকার অপারেশন নিয়ন্ত্রণ। কন্ট্রোল সিস্টেম এছাড়াও দূরবর্তী পর্যবেক্ষণ, তথ্য লগিং,এবং অন্যান্য সিস্টেমের সাথে একীকরণ.

6সহায়ক উপাদানঃ একটি বুদ্ধিমান স্থায়ী চৌম্বকীয় সার্কিট ব্রেকারের বিভিন্ন সহায়ক উপাদান থাকতে পারে, নির্দিষ্ট অ্যাপ্লিকেশন এবং প্রয়োজনীয়তার উপর নির্ভর করে।এর মধ্যে সূচক অন্তর্ভুক্ত থাকতে পারে, সিগন্যালিং এবং নিয়ন্ত্রণের উদ্দেশ্যে সহায়ক যোগাযোগ, যান্ত্রিক ইন্টারলক, এবং বহিরাগত তারের সংযোগের জন্য টার্মিনাল।

7আবরণঃ সার্কিট ব্রেকারটি সাধারণত আবরণের মধ্যে আবদ্ধ থাকে যাতে পরিবেশগত কারণ যেমন ধুলো, আর্দ্রতা এবং শারীরিক ক্ষতির বিরুদ্ধে সুরক্ষা প্রদান করা যায়।চেম্বার ধাতু বা উচ্চ মানের প্লাস্টিকের মত টেকসই উপকরণ থেকে তৈরি করা যেতে পারে.

বৈশিষ্ট্যঃ

1. উচ্চ সিলিং পারফরম্যান্স সহ তিন-পর্ব স্তম্ভের ধরণের সম্পূর্ণ বন্ধ কাঠামো।

A. স্থিতিশীল এবং নির্ভরযোগ্য ব্রেকিং কর্মক্ষমতা, কোন জ্বলন বা বিস্ফোরণ ঝুঁকি; রক্ষণাবেক্ষণ মুক্ত, ছোট আকার, হালকা ও দীর্ঘ সেবা জীবন।

B. শক্তিশালী আর্দ্রতা এবং শিশির প্রতিরোধের কর্মক্ষমতা, বিশেষ করে ঠান্ডা বা আর্দ্র এলাকায় ব্যবহারের জন্য উপযুক্ত।

C. ভাল নিরোধক কর্মক্ষমতা, উচ্চ তাপমাত্রা প্রতিরোধের, ইউভি প্রতিরোধের, এবং বয়স প্রতিরোধের সঙ্গে আমদানিকৃত উপকরণ।

2কার্যকর এবং নির্ভরযোগ্য ক্ষুদ্রতর স্প্রিং অপারেটিং প্রক্রিয়া।

A. এনার্জি স্টোরেজ মোটরটি খোলার এবং বন্ধ করার জন্য কম শক্তি খরচ করে; প্রক্রিয়াটি কম উপাদান সহ একটি সরাসরি ট্রান্সমিশন পদ্ধতি গ্রহণ করে, যার ফলে উচ্চ নির্ভরযোগ্যতা হয়।

B. অপারেটিং মেশিনটি একটি সিল বক্সে স্থাপন করা হয় যাতে কার্যকরভাবে মরিচা প্রতিরোধ করা যায় এবং মেশিনের নির্ভরযোগ্যতা উন্নত হয়।

3. সুবিধাজনক এবং নমনীয় নিয়ন্ত্রণ এবং বিনামূল্যে সমন্বয় কর্মক্ষমতা।

A. এটি ব্রেকিংয়ের জন্য ম্যানুয়ালি পরিচালিত হতে পারে বা খোলা এবং বন্ধ করার জন্য বৈদ্যুতিকভাবে পরিচালিত হতে পারে, পাশাপাশি দূরবর্তী অবস্থান থেকে দূরবর্তীভাবে নিয়ন্ত্রিত হতে পারে।

B. এটি একটি স্বয়ংক্রিয় পুনরায় বন্ধক বা সেকশনারাইজার গঠনের জন্য বিতরণ অটোমেশন অর্জনের জন্য একটি বুদ্ধিমান নিয়ামকের সাথে যুক্ত হতে পারে বা পুনরায় বন্ধক নিয়ামকের সাথে একত্রিত হতে পারে।

C. এটি ওভারকরেন্ট বা শর্ট সার্কিট সুরক্ষার জন্য দ্বি-ফেজ বা তিন-ফেজ বর্তমান ট্রান্সফরমার দিয়ে সজ্জিত হতে পারে।

D.এটি বুদ্ধিমান নিয়ামকদের জন্য বর্তমান অধিগ্রহণ সংকেত সরবরাহ করতে পারে এবং ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে মিটারিং বর্তমান ট্রান্সফরমার দিয়ে সজ্জিত হতে পারে।

E. এটি একটি অন্তর্নির্মিত অ্যান্টি-মাইসোপারেশন ইন্টারলকিং ডিভাইস সহ একটি তিন-ফেজ ইন্টারলকিং বিচ্ছিন্নতা সুইচ দিয়ে সজ্জিত করা যেতে পারে;এটি সহজ রক্ষণাবেক্ষণের জন্য সার্জ আরাস্টার স্তম্ভ বিচ্ছিন্নকারী সঙ্গে ইনস্টল করা যেতে পারে.

প্রয়োগঃ

1. সাবস্টেশনঃ এটি মাঝারি ভোল্টেজ পাওয়ার বিতরণের সুরক্ষা এবং নিয়ন্ত্রণের জন্য অভ্যন্তরীণ এবং বহিরঙ্গন উভয় সাবস্টেশনেই ব্যবহৃত হয়।ভ্যাকুয়াম সার্কিট ব্রেকার ত্রুটি স্রোত নির্ভরযোগ্য বাধা নিশ্চিত, ওভারলোড স্ট্রিম, এবং লোড স্ট্রিম, সাবস্টেশন সরঞ্জাম রক্ষা।

2শিল্প ও খনিজ উদ্যোগঃ ZW32-12 ভ্যাকুয়াম সার্কিট ব্রেকারটি শিল্প ও খনিজ উদ্যোগের বিতরণ সিস্টেমে মোটর, ট্রান্সফরমার,ওভারকরেন্ট এবং শর্ট সার্কিট থেকে অন্যান্য বৈদ্যুতিক সরঞ্জামএটি এই সব সুবিধাগুলিতে বিদ্যুৎ সরবরাহের স্থিতিশীলতা এবং নিরাপত্তা বজায় রাখতে সাহায্য করে।

3গ্রামীণ বিদ্যুৎ নেটওয়ার্কঃ ঘন ঘন অপারেশন সহ্য করার ক্ষমতা কারণে, ভ্যাকুয়াম সার্কিট ব্রেকার গ্রামীণ বিদ্যুৎ নেটওয়ার্কে প্রয়োগের জন্য উপযুক্ত। এটি একটি বিভাগ সুইচ হিসাবে ব্যবহার করা যেতে পারে,বিদ্যুৎ নেটওয়ার্কের কার্যকর বিভাজনকে অনুমতি দেয়এছাড়াও, যখন এটি একটি নিয়ামক দিয়ে সজ্জিত হয়, তখন এটি বিতরণ নেটওয়ার্কের অটোমেশন সক্ষম করে, গ্রামীণ বিদ্যুৎ ব্যবস্থার নির্ভরযোগ্যতা এবং দক্ষতা উন্নত করে।

4বাণিজ্যিক ভবনঃ ভ্যাকুয়াম সার্কিট ব্রেকারটি বিদ্যুৎ বিতরণ এবং সুরক্ষার জন্য বাণিজ্যিক ভবনেও ব্যবহৃত হয়। এটি বৈদ্যুতিক সিস্টেমগুলির নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।সরঞ্জাম ক্ষতি প্রতিরোধ এবং ডাউনটাইম কমাতে.

টেকনিক্যাল প্যারামিটারঃ

ZW32-12

জি ডব্লিউ ৯-১০
